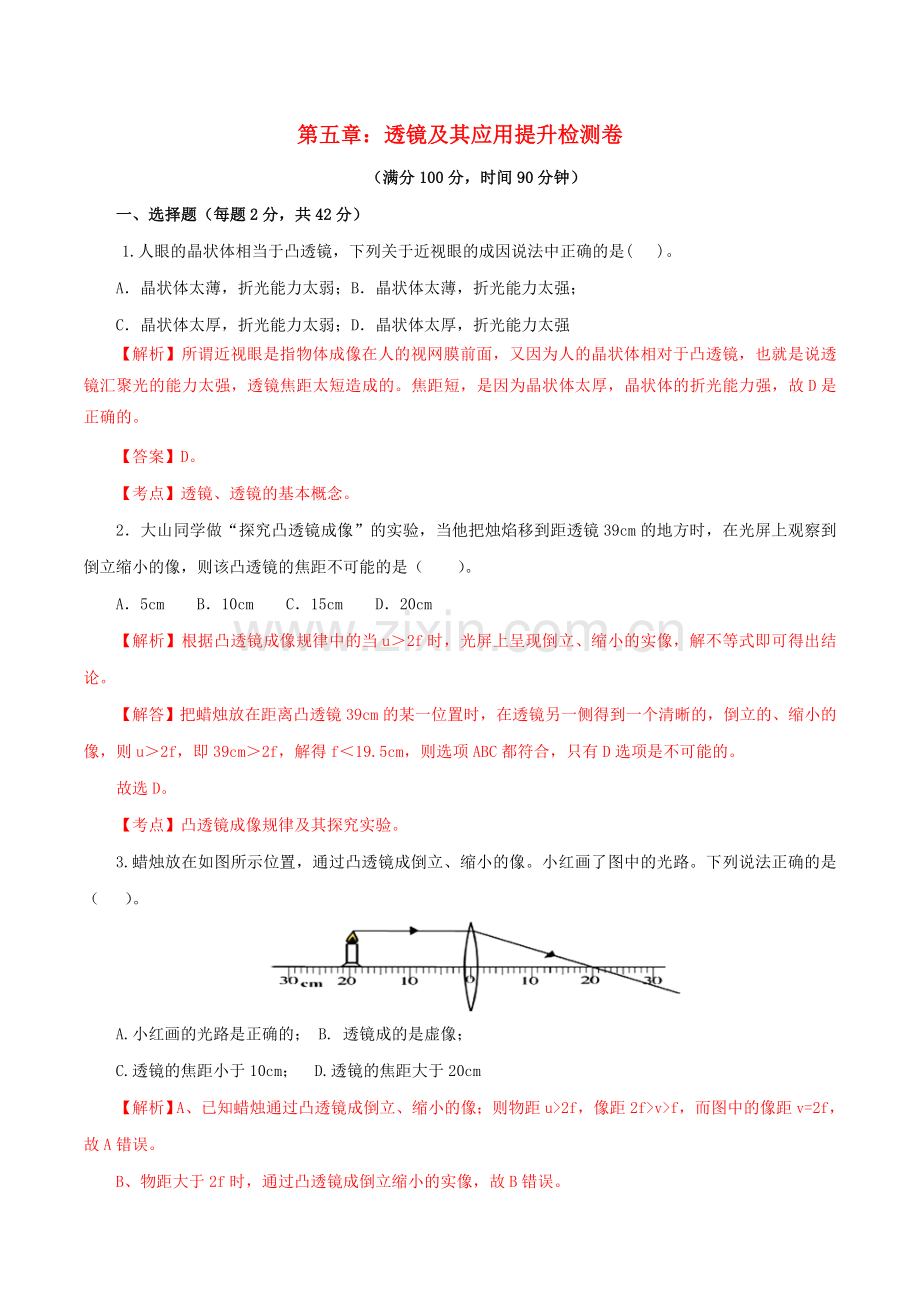

2019_2020学年八年级物理上册第五章透镜及其应用单元提升检测卷含解析新版新人教版.doc

第五章：透镜及其应用提升检测卷（满分100分，时间90分钟）一、选择题（每题2分，共42分）1.人眼的晶状体相当于凸透镜，下列关于近视眼的成因说法中正确的是( )。A晶状体太薄，折光能力太弱；B晶状体太薄，折光能力太强；C晶状体太厚，折光能力太弱；D晶状体太厚，折光能力太强【解析】所谓近视眼是指物体成像在人的视网膜前面，又因为人的晶状体相对于凸透镜，也就是说透镜汇聚光的能力太强，透镜焦距太短造成的。焦距短，是因为晶状体太厚，晶状体的折光能力强，故D是正确的。【答案】D。【考点】透镜、透镜的基本概念。2大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）。A5cm B10cm C15cm D20cm【解析】根据凸透镜成像规律中的当u2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论。【解答】把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u2f，即39cm2f，解得f19.5cm，则选项ABC都符合，只有D选项是不可能的。故选D。【考点】凸透镜成像规律及其探究实验。3.蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）。A.小红画的光路是正确的； B. 透镜成的是虚像；C.透镜的焦距小于10cm； D.透镜的焦距大于20cm【解析】A、已知蜡烛通过凸透镜成倒立、缩小的像；则物距u2f，像距2fvf，而图中的像距v=2f，故A错误。B、物距大于2f时，通过凸透镜成倒立缩小的实像，故B错误。CD、由图可知，u=20cm，当物距大于2f时，成倒立缩小的实像，故透镜的焦距小于10cm，故C正确，D错误。故选C。【考点】透镜的概念。4.如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（）。A当物体距透镜8cm时，成正立的像；B当物体距透镜16cm时，成倒立、放大的实像；C当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小；D当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜【解析】（1）物距小于焦距成正立放大虚像，应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。（2）凸透镜成实像时，物距变大，像距变小，物距减小，像距变大。【解答】A、由图可知，凸透镜的焦距为40cm30cm=10cm，当物体距透镜8cm时，物距小于一倍焦距，成正立放大的虚像，故A正确。B、当物体距透镜16cm时，物距大于一倍焦距小于二倍焦距成倒立放大的实像，故B正确。C、当物体从距透镜20cm处远离透镜的方向移动时，凸透镜成的是实像，物距变大，像距变小，故C正确。D、当物体从距透镜20cm处靠近透镜移动时，凸透镜成的是实像，物距减小，像距变大，要得到清晰的像应使光屏靠近透镜，故D错误。故选D。【考点】凸透镜成像规律及其探究实验。5.在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）。A该凸透镜的焦距是20cm；B此时的物距大于20cm；C当物距是30cm时，光屏上呈现倒立缩小的像；D当凸透镜的一部分被遮住时，光屏上不能呈现完整的像【解析】（1）（2）物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距；可用来粗测焦距；（3）物距大于二倍焦距，成的是倒立缩小的实像；（4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。【解答】AB、距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm，故AB错误。C、当物距是30cm时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C正确。D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误。故选C。【考点】凸透镜成像规律及其探究实验。6.在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）。A光屏上出现倒立放大的实像；B光所上出现倒立缩小的实像；C将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像；D无论怎样移动光屏，光屏上均不会出现实像【解析】要解决此题，需要掌握凸透镜成像的规律以及物距与像距的关系。物距大于二倍焦距成倒立、缩小的实像像距大于一倍焦距小于二倍焦距；物距大于一倍焦距小于二倍焦距成倒立、放大的实像，像距大于二倍焦距；物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距；物距小于焦距成正立、放大的虚像。【解答】距离凸透镜26cm的光屏上得到一个清晰的与物体等大的像，所以v=26cm=2f，则f=13cm；若现将物体移至透镜前10cm处时，此时物距u=10cm，则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABC错误，D正确。故选D。【考点】凸透镜成像规律及其探究实验。7.（多选题3分）在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（）。A凸透镜的焦距可能是8cm；B图中凸透镜成像的特点应用在了照相机上；C保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像；D保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像【解析】（1）（2）当u2f、fv2f时，成倒立、缩小的实像，其应用是照相机；（3）物距变化时，要想在光屏上得到清晰的像，像距也应该发生变化；（4）凸透镜成实像时，若成缩小的像，则像距小于物距；若成放大的像，则像距大于物距。【解答】AB、由图可知，此时的物距为30cm，物距大于像距，成的是倒立、缩小的实像，其应用是照相机，故B正确；若凸透镜的焦距为8cm，由图可知物距u=30cm，大于2倍焦距，像距为20cm，像距位于1倍焦距和2倍焦距之间应，不能满足要求，故A错误。C、保持透镜和光屏位置不同，移动蜡烛，此时应移动光屏，烛焰才可能在光屏上成清晰的像，故C错误。D、由图知，此时像距小于物距，所以在光屏上成倒立、缩小的实像若将蜡烛和光屏互换位置，此时像距大于物距，根据光路的可逆性，此时应成倒立、放大的实像，故D正确。故选ABD。【考点】凸透镜成像规律及其探究实验。8.蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（）。A倒立缩小 B倒立等大 C倒立放大 D正立放大【解析】当u2f时，成倒立、缩小的实像，此时fv2f利用其可制成照相机；当u=2f时，成倒立、等大的实像，此时v=2f；当fu2f时，成倒立、放大的实像，此时v2f利用其可制成幻灯机或投影仪；当u=f时，无像经凸透镜折射后的光线是平行的，没有会聚点；当uf时，成正立、放大的虚像利用其可制成放大镜。【解答】由图象知，此时像距大于物距，成倒立、放大的实像，所以物距处于1倍和2倍焦距之间，故ABD错误，C正确。故选C。【考点】凸透镜成像规律及其探究实验。9在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm，当蜡烛从如图所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是（）A像距增大，像变大 B像距减小，像变大C像距减小，像变小 D像距增大，像变小【解析】此题考查了学生对凸透镜成像规律的应用，首先要熟练掌握凸透镜成像的规律，搞清物距和像距。然后才能准确判断像的性质。掌握凸透镜成像的三种情况：U2f，成倒立、缩小的实像。2fUf，成倒立、放大的实像。Uf，成正立、放大的虚像。凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大。【解答】凸透镜的焦距是10cm，将点燃的蜡烛从A位置逐渐移到B位置的过程中，由于物距减小，则像距变大，像变大。故选：A。10在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（）。A光屏上会出现倒立放大的实像；B将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像；C将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像；D无论怎样移动光屏，光屏上均找不到像【解析】（1）u=2f，成倒立、等大的实像。（2）u2f，成倒立、缩小的实像。（3）凸透镜成实像时，物距越大，像距越小。【解答】距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm；A、若现将蜡烛移至透镜前25cm处时，此时物距u=25cm，则物距u2f，光屏上成倒立、缩小的实像，故A错误。B、C、D、如果将蜡烛移动到凸透镜前25cm处，物距增大，像距减小，所以应该将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像，故B正确，CD错误；故选：B。11.现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列关于近视眼及其矫正原理图正确的是 甲 乙 丙 丁 A甲乙 B甲丙 C乙丙 D丙丁【考点】近视眼的成因及矫正、远视眼的成因及矫正。【解析】甲是近视眼成因原理图；乙是近视眼的矫正原理图；丙是远视眼成因原理图；丁是远视眼矫正原理图。故选A。12.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）。A倒立、放大的像；B倒立、缩小的像；C正立、放大的像；D正立、缩小的像【考点】凸透镜成像规律及其探究实验。【解析】凸透镜成像的特点：当u2f时，成倒立缩小的实像，fv2f；fu2f时，成倒立放大的实像，v2f。【解答】由图可知，当u2f，fv2f，成倒立、缩小的实像；若将蜡烛和光屏位置互换，则fu2f时，成倒立、放大的实像，光屏距凸透镜即像距v2f。故选A。13.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）。A光屏上的像是倒立、放大的实像；B光屏上的像是正立、缩小的实像，照相机是根据该原理制成的；C若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像；D若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜【考点】凸透镜成像规律及其探究实验。【解析】AB、分析题图，得出物距和像距的大小关系，根据凸透镜成像的规律确定成像性质及其应用；C、在光的折射现象中，光路是可逆的，利用凸透镜原来成倒立缩小的实像，凸透镜位置不动，互换发光物体和光屏的位置，成像性质改变；据此分析C的正误；D、换用材料与口径相同但更厚一些的凸透镜，焦距更小、会聚能力更强，像距更小。【解答】AB、由图知，物距大于像距，此时物距大于二倍焦距，成倒立、缩小的实像照相机、摄像机就是根据这个原理制成的；故AB错。C、根据光路是可逆的，若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，当物距等于原来像距时，仍可在光屏上得到清晰的像，此时成倒立、放大的实像，故C正确。D、若换用材料与口径相同但更厚一些的凸透镜，焦距更小、会聚能力更强，像距更小，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜，故D错。故选C。14.下列关于光的知识应用的说法，不正确的是（ ）。A照相机的原理是利用凸透镜能成正立、缩小的实像B电视机遥控器是利用红外线实现遥控的 C近视眼镜是利用凹透镜对光的发散作用 D投影仪的原理是利用凸透镜能成倒立、放大的实像【解析】A、照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故A错误。B、红外线可以用来进行遥控，遥控器的前端有一个发光二极管，按下不同的键时，可以发出不同的红外线，来实现遥控，故B正确。C、近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故C正确。D、投影仪是利用凸透镜成倒立放大的实像的原理制成的，故D正确。故选A。【考点】透镜的应用。15.下列与凸透镜有关的说法中错误的是（）。A阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用；B投影仪能使物体在屏幕上成正立、放大的虚像；C凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关；D借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距【考点】凸透镜成像的应用。【解析】解决此题要明确以下知识点：（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；（2）当物体在二倍焦距以外时，经过凸透镜成的是倒立、缩小的实像，这正是照相机的原理；（3）当物距小于1倍焦距时，所成的像是放大正立的虚像；这正是放大镜原理。【解答】A、因凸透镜对光线的会聚作用，所以阳光通过凸透镜可以会聚一点，热量集中，温度较高可以点燃纸屑，故A正确。B、投影仪能使物体在屏幕上成倒立、放大的实像，故B错误。C、由凸透镜成像原理，凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关；故C正确。D、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D正确。故选B。16.很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面。关于行车记录仪，下列说法正确的是（）。A在拍摄录像时，物体在透镜两倍焦距外；B行车记录仪的摄像头中用的是凹透镜；C人肉眼是可以观察到红外线的； D在拍摄录像时，物体在透镜一倍焦距内【考点】生活中的透镜。【解析】（1）凸透镜成像的规律：u2f，成倒立缩小的实像，应用是照相机；（2）红外线属于不可见光。【解答】AD、摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u2f，成倒立缩小的实像；故A正确，D错误。B、行车记录仪的摄像头中用的是凸透镜，故B错误。C、红外线属于不可见光，人肉眼是不可以观察到红外线的，故C错误。故选A。17.家用放大镜（凸透镜）成放大的像时（）。A一定是实像；B一定是虚像；C像距一定大于物距；D像距一定小于焦距【考点】凸透镜成像的应用。【解析】凸透镜成像的规律：u2f，成倒立、缩小的实像，2fvf。u=2f，成倒立、等大的实像，v=2f；2fuf，成倒立、放大的实像，v2f。uf，成正立、放大的虚像vu。【解答】A、由凸透镜成像规律可知，uf，成正立、放大的虚像，故A错误。B、当u2f时，成倒立、缩小的实像，u=2f，成倒立、等大的实像，2fuf，成倒立、放大的实像，故B错误。CD、当2fuf，成倒立、放大的实像，v2fuf，成正立、放大的虚像vu，由此可得凸透镜成放大的像时，像距一定大于物距故C正确、D错误。故选C。18.一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（）。A像变大，像距变大 B像变小，像距变小C像变大，像距变小 D像变小，像距变大【考点】凸透镜成像规律及其探究实验。【解析】掌握凸透镜成像的三种情况：U2f，成倒立、缩小的实像；2fUf，成倒立、放大的实像；Uf，成正立、放大的虚像。凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大。【解答】凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小。综上分析可得，选项B正确。故选B。19.光学器件在生活中有广泛应用，下列关于生活中的光学器件的说法中，正确的是（）。A平面镜成的像是正立等大的虚像；B放大镜成的像是正立放大的实像；C老花镜成的像是正立缩小的虚像；D近视眼镜成的像是正立放大的实像【解析】（1）根据凸透镜成像的三种情况和应用进行判断：u2f，成倒立、缩小的实像，应用于照相机；2fuf，成倒立、放大的实像，应用于幻灯机；uf，成正立、放大的虚像，应用于放大镜；（2）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。解答：A、平面镜成像时，物像到平面镜距离相等；选项正确。B、放大镜成像时，物距小于焦距，成正立、放大的虚像；选项错误。C、老花镜是凸透镜，物距小于焦距，成正立、放大的虚像；选项错误。D、近视眼镜成的像是正立缩小的实像；选项错误。故选A。【考点】凸透镜成像的应用。20.在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）。A利用了这一原理制成了照相机；B若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小；C若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像；D若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏也能得到一个清晰的像【考点】凸透镜成像规律及其探究实验。【解析】凸透镜成像的规律：当u2f时，成倒立、缩小的实像照相机、摄像机就是根据这个原理制成的；当u=2f时，成倒立、等大的实像；当fu2f时，成倒立、放大的实像幻灯机、投影仪就是根据这个原理制成的；当u=f时，无像经凸透镜折射后的光线是平行的，没有会聚点；当uf时，成正立、放大的虚像放大镜就是根据这个原理制成的；成实像时的动态变化规律是：物近像远像变大，物远像近像变小。【解答】A、由图可知，物距小于像距，fu2f，v2f，此时光屏上成倒立放大的实像，幻灯机或投影仪利用了此原理u2f，成倒立、缩小的实像，应用于照相机和摄像机，故图示不照相机机的原理图故A错误。B、成实像时的动态变化规律是：物远像近像变小，则若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小，故B正确。C、若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时u2f，成倒立、缩小的实像，故C错误。D、由图可知，fu15cm2f，则7.5cmf15cm，当将蜡烛放在刻度线45cm处，当uf时，成正立、放大的虚像，虚像不能在光屏上承接；故D错误。故选B。二、填空题（每空2分，共38分）21.小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像。（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是 （填选项前的字母）。A烛焰的上半部分，亮度变暗；B烛焰的下半部分，亮度变暗；C完整的烛焰，亮度变暗；D完整的烛焰，亮度不变。（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰像， （选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的。【考点】凸透镜成像规律及其探究实验。【解析】（1）凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果不遮住凸透镜的下半部分，透过的光多，像就亮；遮住凸透镜的下半部分，透过的光少，像就暗；（2）凸透镜成像的规律：u2f，成倒立缩小的实像，照相机就是利用这一原理制成的；fu2f，成倒立放大的实像，投影仪就是利用这一原理制成的。【解答】（1）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，还是完整的像；只是由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，亮度会减弱。（2）由图可知，此时物距大于二倍焦距，成的是倒立、缩小的实像；将蜡烛与光屏对调位置后，fu2f，v2f，因此光屏上的像是倒立、放大的实像，幻灯机就是利用这一原理制成的。故答案为：（1）C；（2）投影仪。22.某物理兴趣小组探究”凸透镜成像规律“的实验装置如图，凸透镜固定在50cm处，光屏和蜡烛分别在凸透镜两侧。（1）当蜡烛移到20cm处时，移动光屏到80cm处时，在光屏上成一个等大、清晰的像，则凸透镜的焦距是 cm。（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，光屏上要成清晰的像，光屏应从80cm处向 （填”左“或”右“）移动，则所成的像是 （选填”放大“、”等大“或”缩小“）实像。在生活中的应用是 。【考点】凸透镜成像规律及其探究实验。【解析】当u=2f时，成倒立、等大的实像，像距v=2f；凸透镜成实像时，物距变大，像距变小。【解答】（1）当蜡烛移到20cm处时，此时u=30cm时，在另一侧距凸透镜80cm处的光屏上可以得到一个与蜡烛等大的像，所以2f=30cm，即f=15cm。（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，物距大于2f，物距变大，则像距变小，像变小，故光屏应从80cm处向左移动，则所成的像是倒立、放大的实像。在生活中的应用是照相机。故答案为：（1）15；（2）左；缩小；照相机。23.如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是 立的，P位于A的 侧，上述过程中光屏是向 侧移动的，用刻度表示透镜在光具座上的位置 。【考点】凸透镜成像的应用。【解析】解决此题要知道：u2f，成倒立、缩小的实像，2fvf，物像异侧；2fuf，成倒立、放大的实像，v2f；凸透镜成实像时，物近像远像变大。【解答】用焦距为5cm的凸透镜进行实验操，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像；此时物距u2f。保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2fuf，成倒立、放大的实像。由此可知，两次所成的像都是倒立的实像。凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大，可知，上述过程中物距减小，像距变大，即光屏是向 右侧移动的；v2f。蜡烛放在A处时，根据u2f，成倒立、缩小的实像可知，此时透镜应在50cm右边。保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2fuf，此时透镜应在55cm60cm的刻度范围。综上分析可知，用刻度表示透镜在光具座上的位置：55cm60cm。故答案为：倒；右；右；55cm60cm。24.探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的 上。当蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，则凸透镜的焦距是 cm；将蜡烛远离透镜移动动到适当位置，要在光屏上成清晰的像，就将光屏向 （远离/靠近）透镜方向移动。【解析】（1）为使像能成在光屏的中央，应调节烛焰和光屏中心位于凸透镜的主光轴上。（2）蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，则物距等于二倍焦距，u=2f，则f=15.0cm。（3）蜡烛远离透镜移动到适当位置，物距变大，则像距要减小，将光屏向靠近透镜方向移动。故答案为：主光轴；15.0；靠近。【考点】凸透镜成像规律。25.由于长时间过度使用手机，导致青少年未老先衰，新型疾病“手机老花眼”患者剧增，患者主要表现为观察近处物体不清晰，这种疾病的形成原理与下面 （选填“甲”或“乙”）图相符，应配戴 （选填“凹”或“凸”）透镜，予以矫正。【考点】远视眼的成因与矫正办法。【解析】本题要抓住远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的远视矫正方法，需佩戴凸透镜。【解答】产生远视眼的原因是，晶状体太薄，折光能力太弱，焦距变大，近处的物体的像成在视网膜之后；因此某人看近处物体时，物体的像总成在视网膜的后面，说明此人是远视眼，这种疾病的形成原理与下面的甲图符合，可以用凸透镜的镜片进行矫正。故答案为：甲；凸。26.在焦距为5cm、9cm和15cm的凸透镜中选择一个放置在如图所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在 ；若将蜡烛放置在A点通过三个凸透镜都能在光屏上成像，则焦距为 cm的透镜所称的像最大，若在BC间移动光屏时可在光屏上得到清晰的像，则实验中所用透镜的焦距可能是 cm。【考点】凸透镜成像规律及其探究实验。【解析】（1）为使像能够成在光屏中央，应使烛焰、凸透镜、光屏的中心大致在同一高度处；（2）凸透镜成像规律：u2f，成倒立、缩小的实像，2fvf；2fuf，成倒立、放大的实像，v2f。【解答】（1）要调整烛焰、光屏和凸透镜的中心大致在同一高度上，这样才可以使烛焰的像成在光屏的中央。（2）由图可知，A点到凸透镜的距离为25cm，即物距为25cm；焦距为5cm的凸透镜，因物距大于其2倍焦距，所以成的是倒立、缩小的实像；焦距为9cm的凸透镜，因物距大于其2倍焦距，所以成的是倒立、缩小的实像；焦距为15cm的凸透镜，因f25cm2f，成的是倒立、放大的实像；故焦距为15cm的凸透镜成的像最大。（3）在BC间移动光屏时可在光屏上得到清晰的像，即在凸透镜右侧5cm20cm间移动光屏时可在光屏上得到清晰的像；物距为25cm，结合前面分析可知：焦距为5cm的凸透镜，成的是倒立、缩小的实像，像距的范围fv2f，即5cmv10cm，在5cm20cm范围以内，在该范围内移动光屏时可在光屏上得到清晰的像，故凸透镜的焦距可能为5cm；焦距为9cm的凸透镜，成的是倒立、缩小的实像，像距的范围fv2f，即9cmv18cm，在5cm20cm范围以内，在该范围内移动光屏时可在光屏上得到清晰的像，故凸透镜的焦距可能为9cm；焦距为15cm的凸透镜，成的是倒立、放大的实像，像距的范围v2f，即v30cm，超过了5cm20cm范围，在BC间移动光屏时不能在光屏上得到清晰的像，故凸透镜焦距不可能为15cm。综上分析可知，凸透镜焦距不可能为15cm，可能为5cm或9cm。故答案为：（1）同一高度；（2）15；（3）5、9。三、作图题（每小题4分，共8分）27.如图所示是一束光线经凸透镜折射后的折射光线，请在图中画出它的入射光线。 【解析】分析根据入射光线的特点（折射光线平行于主光轴），画出对应的入射光线。解答：通过焦点的光线经凸透镜折射后将平行于主光轴，由此画出它的入射光线，如图所示。【考点】凸透镜作图。28.在图中画出与入射光线对应的折射光线。 【解析】凹透镜三条特殊光线的作图：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。仔细观察入射光线的特点，根据凹透镜的光学特点作图。【解答】平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示。四、实验探究题（12分）29小华同学用如图所示的实验器材做“探究透镜成像规律”的实验。（1）在光具座上从左至右依次放置蜡烛、 和光屏。（2）蜡烛在如图所示的位置时，成的像是等大、倒立的实像。分析实验成像情况可知，实验中所用透镜的焦距为 cm。（3）当把点燃的蜡烛由图所示的位置向右移至光具座的35cm刻度时，应向 （选填“左”或“右”）移动光屏到适当的位置，得到一个倒立、放大的实像。此时小华发现烛焰的像成在光屏的上方，为了使像成在光屏的中央，她应向 调整蜡烛。（选填“上”或“下”）【考点】凸透镜成像规律及其探究实验。【解析】（1）根据凸透镜成像规律结合实验器材安装的知识分析即可解决该题；（2）当物距等于2倍焦距时，物体通过凸透镜成倒立、等大的实像，此时像距也为2倍焦距，从甲中读出物距或像距，然后求出凸透镜的焦距；（3）根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2fuf，成倒立、放大的实像；像和物的移动方向正好相反，若蜡烛向上移动，则像向下移动。【解答】（1）从实验器材的安装上考虑：若凸透镜成实像，器材安装必须能保证能像呈现在光屏上，故要将凸透镜放在中间，蜡烛和光屏放在其两侧，故实验前在光具座上由左至右应该依次放置蜡烛、凸透镜、光屏，再调整它们的高度，使它们的中心和烛焰的中心大致在同一高度。（2）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图可知物距或像距为20.0cm，则凸透镜的焦距为10.0cm。（3）由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像；像在光屏的上方，要向下移动，则需将蜡烛向上移动。故答案为：（1）凸透镜；（2）10.0；（3）右；上。
