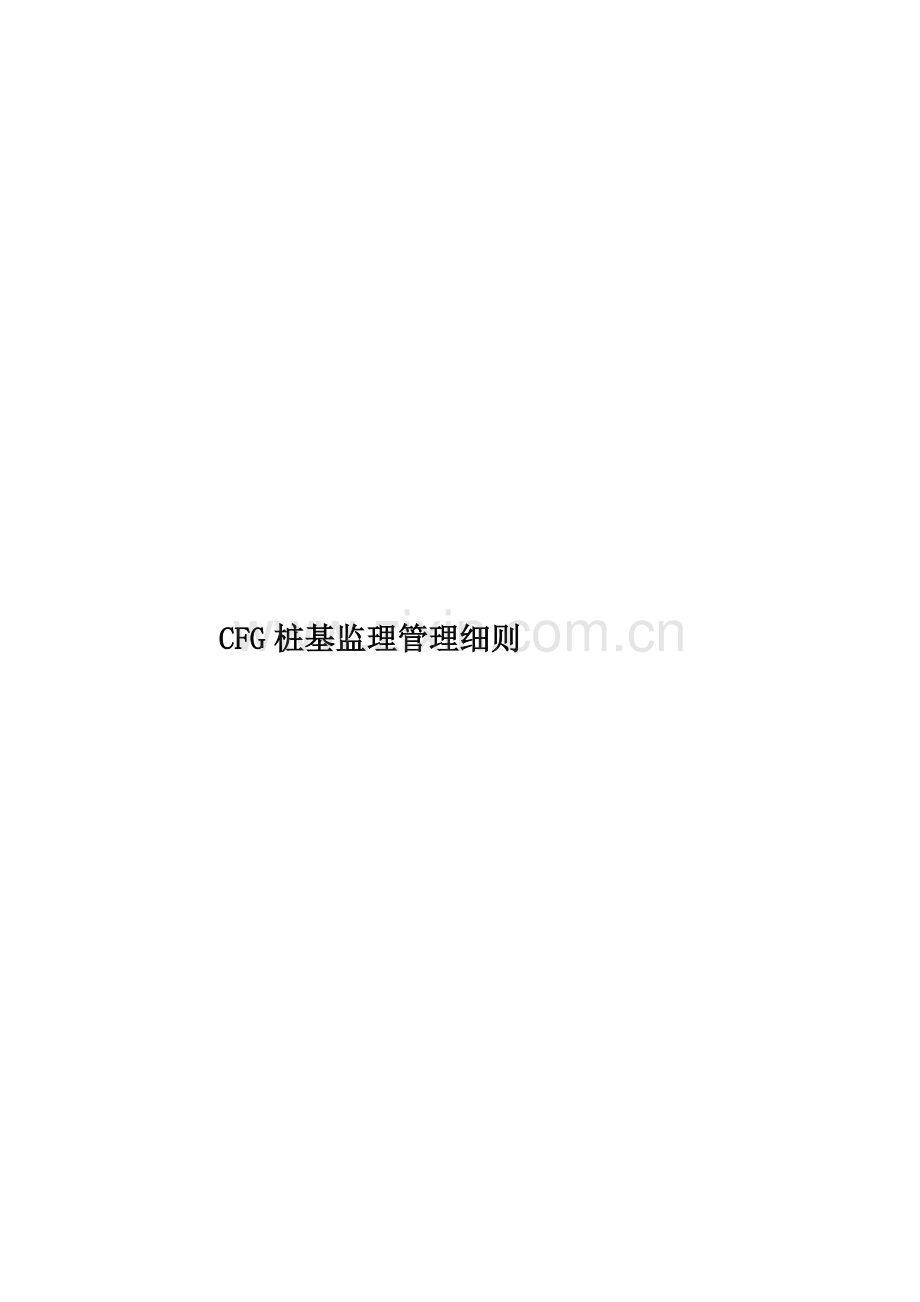

CFG桩基监理管理细则.doc

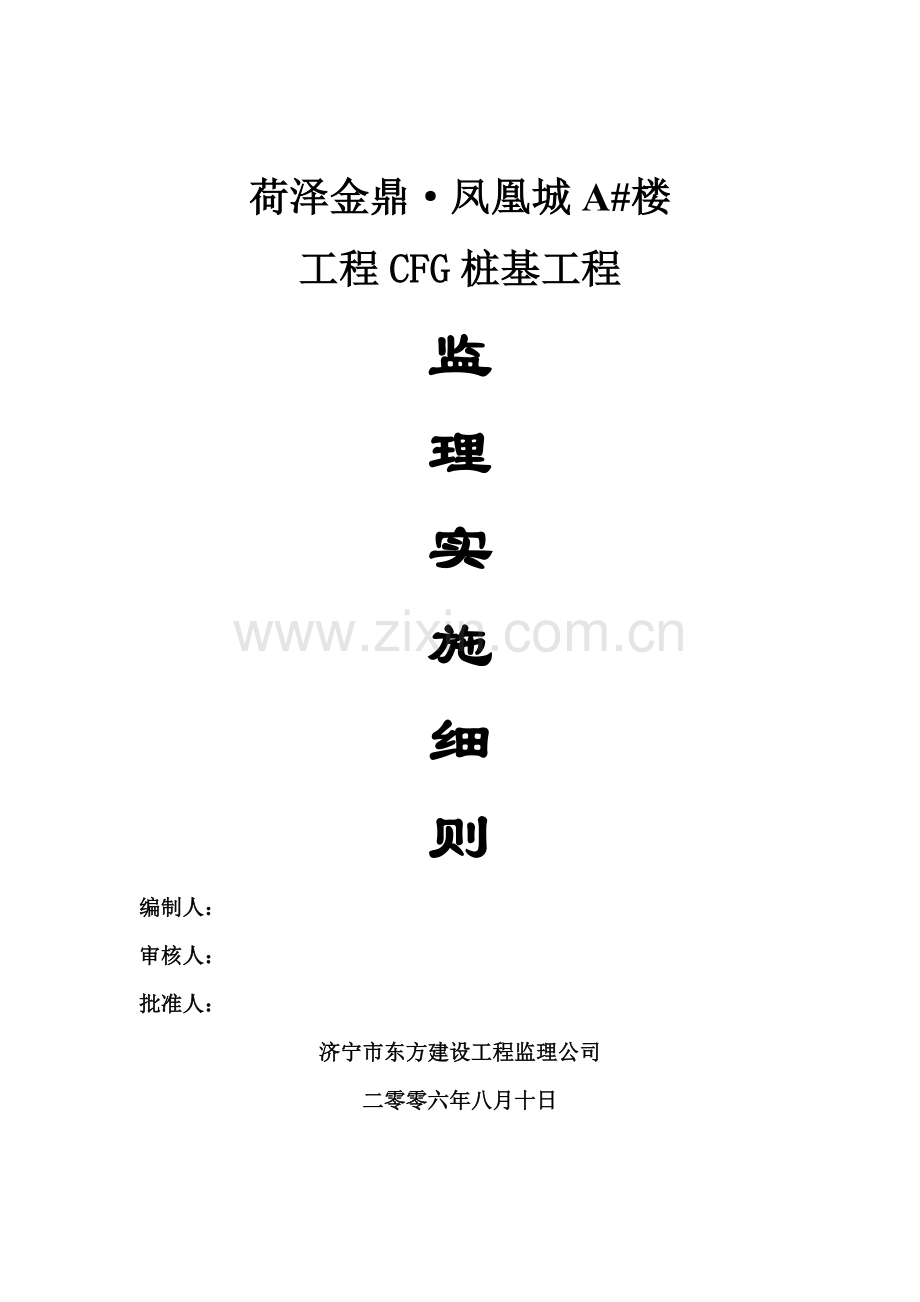

CFG桩基监理管理细则荷泽金鼎凤凰城A#楼工程CFG桩基工程监理实施细则编制人：审核人：批准人：济宁市东方建设工程监理公司二零零六年八月十日目 录1、工程概况.22、监理工作依据.23、监理内容.34、监理目标.45、监理方法.46、工作细则.4 施工准备阶段监理.5 工程进度控制.5 工程质量控制.5 工程质量事前控制.8 工程质量事中控制.9 工程质量事后控制.137、投资控制. .158、控制工程事故. .169、主要安全技术措施. .1810、监理资料. .191、工程概况： 本工程主楼为长螺旋钻机钻孔管内泵送混合料灌注成桩法，拟于2006年7月开工，基础为桩径500，总根数843 根，采用静荷载实验法。 基础桩混凝土设计均为500，所有桩体材料为水泥、粉煤灰、碎石、中砂或石屑加水拌合而成，桩体试块抗压强度5500KPA，按设计要求，极限承载力标准值为设计值的二倍，单桩竖向承载力特征值为350KPA：复合地基承载力特征值FSPK200KPA。 工程相关单位：建设单位：荷泽金鼎房地产有限公司；设计单位：淄博点石建筑工程设计咨询有限公司；勘察单位：荷泽市建设工程勘察院；施工单位：荷泽市建筑工程公司桩基公司；监理单位：济宁市东方建设工程监理公司；质量监督单位：荷泽市建筑工程质量监督站；2、监理工作依据 本工程设计图纸（含修改图、补充图、技术核定单），有关桩基施工图纸会审及纪要； 建筑工程施工质量验收统一标准（GB50300-2001）； 建筑地基基础工程施工质量验收规范（GB50202-2002）； 地方有关桩基施工的规程及文件； 混凝土结构工程施工质量验收规范（GB50204-2002）； 钢筋焊接及验收规程（JQJ18-96）； 工程测量规范（GB50026-93）； 本工程建设监理合同。3、监理工作内容 投资控制：协助甲方审核工程预决算，办理各类技术经济签证，并提出具体的修正、认可意见。 进度控制： 督促承包单位编制项目总进度和各阶段进度计划和原材料供应计划，并做好在实施过程中配合工作。 协助承包单位分折影响进度的原因，帮助提出调整意见。 质量监理： 确定桩基础施工阶段的质量要求和标准； 督促施工单位施工管理制度和质量安全文明施工保证体系的建立、健全与实施； 审查施工组织设计、施工技术方案、安全技术措施，提出具体优化修改意见并督促其实施； 审查工程使用的原材料、半成品、成品的质量，必要时进行抽查和复验； 监督施工单位严格按现行规范、规程、标准和设计要求施工，控制工程质量； 检查工程施工质量，对隐蔽工程进行复验签证； 协助业主处理工程质量安全事故的有关事宜，并督促事故技术处理方案的实施和对其质量进行验收、签证； 组织协调： 协助业主组织协调和参与项目建设各单位之间的关系，并协助业主处理有关问题； 协助业主向各建设管理部门办理各项审批事宜; 参加每周一次的工程例会制度并整理例会记录。4、监理工作目标： 工程符合设计要求; 工程质量优良; 工程造价在规定投资范围内。5、监理方法：严格控制、积极参与、热情服务: 协助业主严格控制工程造价，认真审核施工预决算; 配合承包商认真做好施工进度计划贯彻执行，当工程实际进度与计划进度不符时，及时提出并报告业主; 严格控制工程质量，对施工组织设计或施工方案、施工技术管理制度、质量保证体系、施工技术人员配备的素质、测试单位、分包单位的资质、工程上使用原材料、半成品、成品、设备的质量、工程复核、验收签证等均须严格把关; 监理人员坚守现场，做到随叫随到，未叫先到，积极配合施工需要； 遇到问题尽可能及时解决于现场，不拖拉，不推诿； 对施工上的一些技术复杂难题，尽可能地给予帮助； 及时向有关单位提供工程信息，做好协调工作。6、工作细则: 施工准备阶段的监理 参与设计交底与图纸会审 监理工程师在认真阅读图纸的情况下，参与图纸会审，并记录会审内 监理工程师对图纸会审纪要进行审核签字，并交设计单位及业主核签。 监理工程师通过设计交底，应掌握：业主对工程的要求，施工现场的地形地貌及工程地质与水文地质，设计主导思想，使用的设计规范，对施工的要求，施工中应特别注意的事 审定施工组织设计 承包方编制的施工组织设计，必须在开工前填写好施工组织设计报审表一同送监理部审定。 总监理工程师组织专业监理工程师审定，总监理工程师签认；需要承包方修改时，有总监理工程师签发书面意见退回。 经监理部审定后的施工组织设计，承包方如需做较大的变动（施工工艺、施工机械、材料等），须经总监理工程师审定同意。 审定施工组织设计的主要内容 施工方案是否经济合理。 施工方法是否符合施工验收规范，质量保证措施是否可靠，质量保证体系是否健全。 工期安排是否满足施工合同要求。 进度计划能否保证施工的连续性和均衡性，人力、材料、设备的配置与进度计划是否协调。 安全、环保、消防、文明施工措施是否符合有关规定。 季节施工方案和专项施工方案是否具有合理性、先进性、经济性。 检验施工测量放线成果 监理工程师检查承包方专职测量人员的岗位证书及测量设备检定证书。 审查承包方保送的施工测量方案、红线桩校核成果及施工测量放线报验单。 对承包方在施工现场设置的平面坐标控制网、高程控制网、测量放线报验单进行审查。 检查承包方对红线桩、水准点、工程控制桩是否采取了有效保护措施。 核查开工条件 政府主管部门是否签发建设工程许可证。 复查施工单位资质等级、项目经理及主要人员的上岗资格证书。 施工组织设计是否审定。 测量控制桩是否检查合格。 承包方人员、施工机械设备是否按数量进场到位，主要材料进场及复试情况。 施工现场道路、水、电、场地是否具备开工条件及安全文明施工要求。 工程进度控制 工程进度控制的依据，是施工合同约定的工期目标。 工程进度控制的原则，是在确保质量核安全的前提下，促使进度目标实现。 审批进度计划 要求承包方根据合同的约定按时编制总进度计划、季进度计划、月进度计划。按时填报施工进度计划报审表，监理部及时审批。 全面分析承包方编制的施工总进度计划的合理性、可行性。对网络计划的关键线路重点把关，结合监理人员成熟经验，提出必要改进意见。 进度计划由总监理工程师签署意见报送业主批准实施。 监督进度计划的实施 对承包方实际进度进行跟踪，对实施情况做好记录。 根据检查结果对工程进行评价和分析，找出影响进度的因素。 发现计划偏离，及时签发监理通知，要求承包方及时采取措施，加强组织管理，增加工序间的衔接，改进工艺，提高劳动效率。 工程进度计划的调整 发现工程进度计划严重偏离计划时，总监理工程师要组织监理工程师分析原因，研究措施，签发监理通知，及时上报业主。 召开各方协调会，制定纠偏措施或赶工计划，保证合同约定目1) 对季节性施工方案，要求承包方填报施工组织设计（施工方案）报审表。2) 方案未经批准，不得施工 工程质量事中控制 基桩定位1) 承包方的基桩定位工作，必须在其施工测量方案审批后，现场平面坐标控制网、高程控制网经监理工程师核验后进行。2) 承包方在每个桩位中心点做好标记， 并在桩径加200mm 的圆周上，定好十字交叉线的四个点，已备钻头对点时使用。3) 监理工程师对承包方的定位放线记录进行审核，无误后现场复核桩位。4) 桩位偏差控制在5mm 之内，超过此值时，必须重新定位复核。5) 监理工程师在复核记录上签字方可施工。 钻具及成孔1) 钻机及钻头的选用，承包单位应在施工组织设计中明确，施工中监督承包方按审定的施工组织设计中选定的钻机、钻头及成孔工艺施工。2) 监督承包方设专人对钻机、钻头维护修理。3) 测量钻头直径、钢筋笼直径，确保成孔直径满足设计要求 。4) 钻进过程中，监理工程师要进行巡视，根据土层情况控制钻进速度，确保成孔质量，避免成孔不良、清孔不到位的现象。5) 发现斜孔、塌孔、及地面沉陷时，指令承包方停钻，并监督其采取有效措施后方可开钻。6) 为确保桩身质量，承包方选用冲击成孔时，要求其间隔施工（跳打）。 钢筋笼制作与安装1) 对进场钢筋严格审查质保书及出厂合格证，并检查外观质量，两证不全或外观存在质量缺陷者，要求清退出场。2) 检查进场钢筋是否分规格存放，并设立标牌，钢筋存放必须架空离开地面，上面搭设防护棚。3) 监督承包方及时取样、送样复试，对复试报告审查合格后，钢筋方可使用。4) 钢筋笼分节之间的焊接，要求采用搭接焊接，焊接长度不小于40d；螺旋箍筋与主筋之间采用电弧点焊，焊接中要控制电流大小及施焊时间，严禁烧伤主筋。5) 钢筋笼制作允许偏差（mm）： 主筋间距10；螺旋箍筋距20；钢筋笼直径10；钢筋笼长度506) 钢筋笼主筋必须沿圆周均匀分布，净距必须大于混凝土粗骨料粒径3 倍以上。7) 钢筋笼加劲箍要求设置在主筋外侧，以免影响导管提升，间距按设计要求或每2M一道。但钢筋笼顶部（桩顶标高处）及底部必须各设一道加劲箍。8) 要求承包方对制作好的钢筋笼分批申请验收，验收通过后的，要悬挂“已验收“标牌。严禁为经验收，擅自使用，杜绝使用时，分不清是否验收现象。9) 钢筋保护层厚度控制为5mm，为确保钢筋笼不出现偏移，要求保护层垫块每2m 左右设置一道，四块对称设置，并要求在孔口采取固定措施。10) 严格控制钢筋笼的上浮和下沉。要求钢筋笼标高控制正确，吊筋长度按实际标高计算，就位后采取卡固措施，否则不得灌注混凝土。11) 两节钢筋笼了焊接接长时， 控制上下间隙不超过5mm，施焊完毕应冷却至触摸无热感后，方可落入孔内泥浆中。 混凝土1) 混凝土水泥要求施工方必须选用优质的425#普通硅酸盐水泥，进场时必须出具合格证，标明批号；监督承包方及时取样、送样试验，审核试验报告，合格后方可使用。2) 考虑济宁市具体情况，混凝土用砂可为中细砂，含泥量不大于5%。3) 考虑济宁市具体情况，混凝土用石子为卵石，但要控制其粒径在1020mm，含泥量不大于2%。4) 混凝土配合比，必须在水泥、砂、石材质试验后，有试验室试配，塌落度控制在1622cm 之间。为保证塌落度、混凝土强度，控制用水量，要求配比中加入减水剂。施工中根据砂、石含水率确定出施工配比。监理部严格核审后，方可用于施工。5) 混凝土搅拌要求使用强制式搅拌机，拌制前必须填写混凝土开盘申请报监理部审批。施工中，要求悬挂配合比标牌，并盘盘过磅计量，填写记录，严格控制计量误差。水泥应不大于1%，砂石不大于5%。6) 掺入减水剂的混凝土，必须适当延长搅拌时间，一般控制在90120S 之间。当外加剂为粉状时，可先加入水泥中，和水泥一起下料；当外加剂为液体时，可先加入水中，和水一起下料。7) 正确计算混凝土首次灌入量，核查承包方所用漏斗容量，严格控制导管一次埋入混凝土2m 以上。8) 要求承包方每根桩留置试块不得少于一组，制作试块时，监理人员现场监督并见证送样。9) 每根桩混凝土浇注，监理人员对配比计量、塌落度抽查部少于一次，并填写混凝土抽查记录。10) 要求承包方有足够的材料储备，并配备发电机组。以确保水下混凝土连续施工。11) 控制最后混凝土入灌量，桩顶不得偏低，保证桩顶设计标高混凝土的强度。12) 每根桩，。13) 水下砼灌注过程中，砼试验员应监督按配合比拌制砼，并严禁把不同品种、不同标号和不同生产厂家水泥拌制的砼用到同一根桩内，按照规定作好砼试块制作与坍落度的测试。14) 水下砼灌注过程中，随时观察和测量砼的上返高度，并作好记录。控制好导管插入砼面以下深度，确保导管埋深，监理组要抽查。15) 灌注中，如发生异常情况，要立即报监理组，会同研究处理。16) 灌注结束时，砼灌注面标高较设计桩顶标高的高度，应按照钻孔灌注桩施工规程来控制。 工程质量事后控制 质量问题和质量事故处理1) 质量通病问题，在日常巡视、重点旁站、分项、分部工程检验过程中解决。2) 一般质量问题，责成承包方写出质量问题调查报告，提出处理方案，监理工程师审核后，批复承包方处理，对处理结果要重新验收。3) 一般质量事故，需返工处理或加固补强的，责成承包方写出质量问题调查报告，提出处理意见。总监理工程师签发工程部分暂停指令，并与业主和设计单位研究，经设计单位提出方案后，批复承包方处理，处理完重新验收。4) 重大质量事故，责令承包方立即保护现场，立即报业主及建设行政主管部门处理。5) 监理工程师应将完整的质量问题处理记录归档。 桩基验收1) 桩基工程验收，待开挖到设计标高后进行。2) 外观验收包括：桩位偏差、桩径偏差、垂直度偏差、钢筋保护层厚度偏差、桩顶标高处强度、锚入承台钢筋长度等，具体控制值： 桩径偏差： 且-50mm垂直度偏差：1%桩位偏差：边桩D/6 且100mm，中间桩D/4 且150mm保护层厚度偏差：20mm锚筋长度偏差：50mm3）桩基交工，要求承包方提供以下资料：􀁺 工程地质报告，桩基施工图，图纸会审纪要，设计变更􀁺 经审定的施工组织设计􀁺 成桩质量检查报告，单桩承载力检测报告􀁺 挖至设计标高的桩基竣工平面图及桩顶标高􀁺 材料试验资料􀁺 施工记录及隐蔽验收记录􀁺 技术交底，技术复核资料􀁺 自检记录，及质量评定资料 对试桩检测的控制1) 试桩检测单位要有一级测桩资质，测桩人员要持证上岗，经验丰富，测桩设备应在有效标定期内。2) 测桩单位要编写测桩方案，报业主和监理部认可。3) 高应变测桩，要求采用实测曲线拟合法，绘制Q-S 曲线。4) 低应变测桩，要求绘出标准波形图，所附桩波形图总数不得少于30%。 控制方法 监理部建立工程量台帐。 审核承包方编制的各阶段资金使用计划。 找出工程造价最易突破的部分，最易发生索赔的原因，制定防范对策。 之间，控制翻浆高度，不过分浪费混凝土。 工程量计量 工程量每月计量一次，周期为上月26 日至本月25日。 要求承包方每月28 日前，根据监理工程师签认的分项工程，填报（ ）月完成工程量报审表，监理部进行审核。 监理工程师进行核实、计量，并经总监理工程师同意签认。 对特定分项工程，其计量方法由业主、监理部和承包方协商。 对不可预见工程量，与业主一起如实计量。 工程款支付 以合同为依据进行审批。 承包方填写月付款报审表、月支付汇总表，报监理部审核。 监理工程师审核，提出指命和意见，总监理工程师签发工程款支付证书报业主。 竣工结算 工程竣工、验收合格后，承包方在规定时间内向监理部提交竣工结算资料。 监理工程师及时进行审核，提出审查意见。 总监理工程师召集业主、承包方进行协商，协商一致后，签发竣工结算工程款支付证书。 业主收到总监理工程师签发的结算支付证书后，案合同约定与承包方办理结算事宜。 预防塌孔 根据土层类别的不同，钻进时应控制进尺，加强观察，发现问题，及时纠正。 如遇地下水位变化过大时，应采取加高护筒、增大水头等措施。 岩层采用冲击成孔时，严格控制冲程高度。 预防钻孔漏浆 当钻孔遇到漏浆时，要求承包方要加稠泥浆或投入粘土，慢速转动，或在回填土内掺适量片石，反复冲击，增强护壁。 预防钢筋笼位置偏移 钢筋笼因过长而变形时应及时校正后再安装。 绑扎保护层保护块时，一定要对称设置。 钢筋笼吊放一定要算准标高和有关尺寸， 以防失误。 预防桩孔偏斜 安装钻机时，应使桩基转盘底座水平。起重滑轮、固定钻杆的卡孔和护筒中心应在同一轴线上，并经常检查校正。 由于主动钻杆较长，转动时上部摆动过大，因此，在钻架上增设导向架，控制钻杆使其沿导向架向下钻进。 预防断桩 混凝土的塌落度应严格按设计要求控制，如与试验报告单偏差太大，应及时调整。 灌注混凝土前应对搅拌设备、检查、维修 ，确保正常运转。 混凝土灌注要连续作业，间隔时间不宜超过30 分钟。要经常测量混凝土顶面上升高度和导管埋入深度，以防导管埋入混凝土内过浅或脱离混凝土面，造成断桩事故。 成品保护 混凝土灌注桩顶标高低于地坪标高时，应用粘土或砂回填桩孔至地坪标高。 灌注完的桩在养护期间，严禁汽车、吊车、重、大型设备碾压桩位。 桩顶凿除部分应使用12 磅锤敲击凿桩。 审核总承包单位提出的安全防护措施方案，并监督其实施。 施工过程的安全防护措施，应由总承包单位负责定期检查，监理组配合监督，发现施工中存在不安全因素，可直接向承包单位负责人提出，并督促其整改； 当安全与进度产生矛盾时，监理工程师有权作出是否调整进度的决定，并向建设单位备案； 冲、钻孔前，要求对机械操作人员进行安全教育，实行三级安全技术交底并签字。要求机械操作人员遵守操作规程，思想集中，服从指挥，不擅自离岗。 冲、钻孔作业时，要经常检查机架是否平衡，钢丝绳有无损伤。 施工现场安全用电 施工场地内的一切电源、电路的安装和拆除，必须由持证电工专人管理，电器必须严格接地、接零和使用漏电保护器。 电器安装经验收合格后，方可接通电源使用。 多机作业用电必须设置分级配电箱、开关箱。严禁一闸多机或一闸多用，严禁乱拉乱搭。夜间作业时应有足够的照明度。 施工现场有条件时，采用全封闭式安全防护管理。10. 监理文书资料： 工程施工监理合同 建设项目监理工作计划书 施工监理日记 与设计、施工承包单位来往文件 停工通知单 监理通知单 备忘录 会议纪要 监理工作月报 工程月报表签认单 材料抽验单 工程质量抽验单 工程质量事故处理记录 专题报告 工程(预)结算审核记录及付款签证记录 工程质量评估报告 监理工作总结报告监理资料由监理单位负责收集和整理，其中部分资料于工程竣工时移交建设单位。济宁市东方建设工程监理公司荷泽金鼎凤凰城A#楼工程监理部总监代表：胡中全2006年七月
