通风安装技术交底

13
2020年4月19日
文档仅供参考，不当之处，请联系改正。

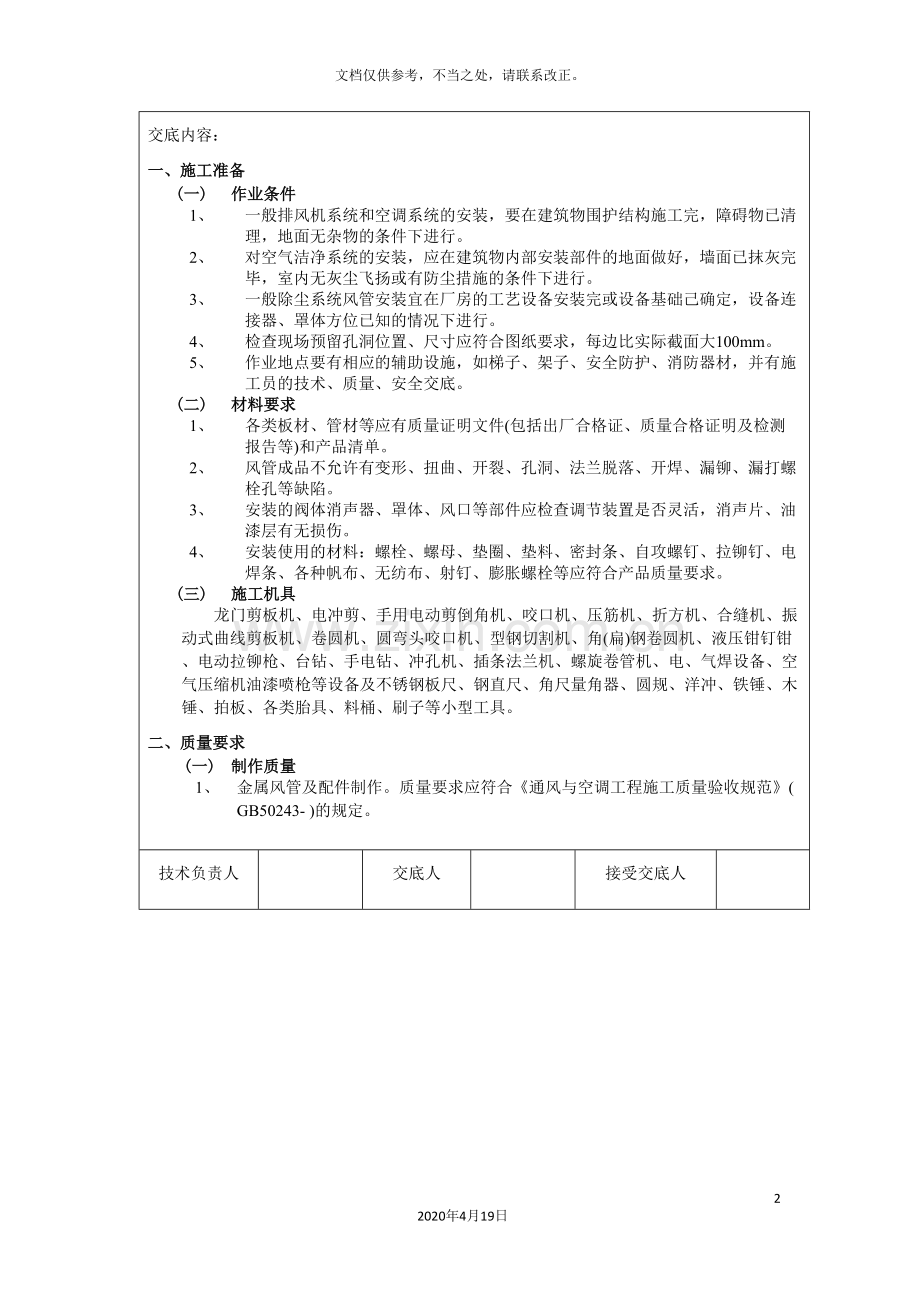

交底内容：
一、施工准备
(一) 作业条件
1、 一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
2、 对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。
3、 一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。
4、 检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
5、 作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
(二) 材料要求
1、 各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。
2、 风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
3、 安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
4、 安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。
(三) 施工机具
龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
二、质量要求
(一) 制作质量
1、 金属风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。
技术负责人

交底人

接受交底人

项
序
检查项目
允许偏差或允许值
主控项目
1
材料种类、性能及厚度
第4.2.1条
2
防火风管材料及密封垫料
第4.2.3条
3
风管强度及严密性、工艺性检测
第4.2.5条
4
风管的连接
第4.2.6条
5
风管的加固
第4.2.10条
6
矩形弯管制作及导流片
第4.2.12条
7
净化空调风管
第4.2.13条
一般项目
1
圆形弯管制作
第4.3.1-1条
2
风管外观质量和外形尺寸
第4.3.1-2.3条
3
焊接风管
第4.3.1-4条
4
法兰风管制作
第4.3.2条
5
铝板或不锈钢板风管
第4.3.2-4条
6
无法兰圆形风管制作
第4.3.3条
7
无法兰矩形风管制作
第4.3.3条
8
风管的加固
第4.3.4条
9
净化空调风管
第4.3.11条
2、 非金属与复合材料风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB30243- )的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
材料种类、性能及厚度
第4.2.2条
2
复合材料风管的材料
第4.2.4条
3
风管强度及严密性、工艺性检测
第4.2.5条
4
风管的连接
第4.2.7条
5
复合材料风管法兰连接
第4.2.8条
6
砖、混凝土风道的变形缝
第4.2.9条
7
风管的加固
第4.2.11条
8
矩形弯管制作及导流片
第4.2.12条
9
净化空调风管
第4.2.13条
一般项目
1
风管制作
第4.3.1条
2
硬聚氯乙烯风管
第4.3.5条
3
有机玻璃钢风管
第4.3.6条
4
无机玻璃钢风管
第4.3.7条
5
砖、混凝土风管
第4.3.8条
6
双面铝箔绝热板风管
第4.3.9条
7
铝箔玻璃纤维板风管
第4.3.10条
8
净化空调风管
第4.3.11条
3、 风管部件及消声器制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
一般风阀
第5.2.1条
2
电动气动风阀
第5.2.2条
3
防火阀、排烟阀（口）
第5.2.3条
4
防爆风阀
第5.2.4条
5
净化空调系统风阀
第5.2.5条
6
特殊风阀
第5.2.6条
7
防排烟柔性短管
第5.2.7条
8
消防弯管、消声器
第5.2.8条
一般项目
1
调节风阀
第5.3.1条
2
止回风阀
第5.3.2条
3
插板风阀
第5.3.3条
4
三通调节风阀
第5.3.4条
5
风量平衡阀
第5.3.5条
6
风罩
第5.3.6条
7
风帽
第5.3.7条
8
短形弯管导流叶片
第5.3.8条
9
柔性短管
第5.3.9条
10
消声器
第5.3.10条
11
检查门
第5.3.11条
12
风口验收
第5.3.12条
(二) 安装质量
1、风管系统安装工作(送、排风，防排烟，除尘系统)
质量要求符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
风管穿越防火、防爆墙
第6.2.1条
2
风管安装
第6.2.2条
3
高于80℃风管系统
第6.2.3条
4
风管部件安装
第6.2.4条
5
防火阀、排烟阀安装
第6.2.5条
6
手动密闭阀安装
第6.2.9条
7
风管严密性检验
第6.2.8条
项
序
检查项目
允许偏差或允许值
一般项目
1
风管系统安装
第6.3.1条
2
无法兰风管系统安装
第6.3.2条
3
风管连接的水平、垂直度
第6.3.3条
4
风管支、吊架安装
第6.3.4条
5
复合材料风管安装
第6.3.6条
6
非金属风管安装
第6.3.5条
7
风阀安装
第6.3.8条
8
风帽安装
第6.3.9条
9
吸、排风罩安装
第6.3.10条
10
风口安装
第6.3.11条
2、风管系统安装工程(空调系统)
质量要求符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
风管穿越防火、防爆墙（楼板）
第6.2.1条
2
风管内严禁其它管线穿越
第6.2.2-1条
3
易燃、易爆环境风管
第6.2.2-2条
4
室外立管的固定拉索
第6.2.2-3条
5
高于80℃风管系统
第6.2.3条
6
风管部件安装
第6.2.4条
7
手动密闭阀安装
第6.2.9条
8
风管严密性检验
第6.2.8条
一般项目
1
风管系统安装
第6.3.1条
2
无法兰风管系统安装
第6.3.2条
3
风管连接的水平、垂直质量
第6.3.3条
4
风管支、吊架安装
第6.3.4条
5
铝板、不绣钢板风管安装
第6.3.1-8条
6
非金属风管安装
第6.3.5条
7
复合材料风管安装
第6.3.6条
8
风阀安装
第6.3.8条
9
风口安装
第6.3.11条
10
变风量末端装置安装
第6.3.10条
3、风管系统安装工程(净化空调系统)
质量要求符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。

项
序
检查项目
允许偏差或允许值
主控项目
1
风管穿越防火、防爆墙
第6.2.1条
2
风管安装
第6.2.2条
3
高于80℃风管系统
第6.2.3条
4
风管部件安装
第6.2.4条
5
手动密闭阀安装
第6.2.9条
6
净化风管安装
第6.2.6条
7
真空吸尘系统安装
第6.2.7条
8
风管严密性检验
第6.2.8条
项
序
检查项目
允许偏差或允许值
一般项目
1
风管系统安装
第6.3.1条
2
无法兰风管系统安装
第6.3.2条
3
风管安装的水平、垂直质量
第6.3.3条
4
风管的支、吊架
第6.3.4条
5
非金属风管安装
第6.3.5条
6
复合材料风管安装
第6.3.6条
7
风阀的安装
第6.3.8条
8
净化空调风口的安装
第6.3.12条
9
真空吸尘系统安装
第6.3.7条
10
风口安装允许偏差
位置和标高
不应大于10mm
水平度
不应大于3/1000
垂直度
不应大于2/1000
三、工艺流程
（一）制作流程
1、金属风管的制作

2、 非金属、复合材料风管制作。

3、 风管部件及消声器制作。

（二）安装流程

四、操作工艺
（一） 风管制作工艺
1、 画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。
2、 板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。按画线形状用机械剪刀和手工剪刀进行剪切。
3、 剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
4、 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状如图6-10所示。
5、 金属薄钢板制作的风管用咬口连按、铆钉连接、焊接等不同方法。不同板材咬口或焊接界限如下表规定。
板厚
材质
钢板（不包括镀锌钢板）
不锈钢板
铝板
δ≤1.0
咬接
咬接
咬接
1.0≤δ≤1.2
咬接
焊接
（氯弧焊及电焊）
咬接
1.2≥δ≤1.5

焊接
（气焊或氯弧焊）
δ＞1.5
焊接（电焊）
6、 咬口宽度和留量根据板材厚度而定，应符合表6-18的规定。
钢板厚度
平咬口宽
角咬口宽
0.7以下
6～8
6～7
0.7～0.82
8～10
7～8
0.9～1.2
10～12
9～10
7、 焊接时必须焊缝均匀，无裂纹及夹渣现象；铆钉连接时，铆钉中心先垂直于板面，头把板材压紧，使板缝密合并排列整齐、均匀。板材之间铆接，一般中间可不加垫料，设计规定时，遵循设计。
8、 咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上扶稳板料。
9、 咬口后的板料将画好的折方线放在折方机上，置于下模的中心线，操作时，使机械上刀片中心线与下模中心线重合，折成所需要的角度。
10、 折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。
11、 制作圆风管时，将咬口两端柏成圆弧状放在卷圆机上卷圆。按风管直径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。
12、 折方或卷圆后的钢板用合口机或手工进行合缝。操作时用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。
13、 法兰加工：
（1） 矩形法兰加工：
① 方法兰由四根角钢组焊而成。画线下料时考虑无齿锯片切去的角钢料，一般多划角钢的1.5倍厚度的长度，画线完毕用无齿锯切割，折方时组焊成的成品法兰内径不至于小于风管外径。
② 下料调直后组对，放在焊接平台焊接。并应采取防止变形措施，孔距不应大于50mm采用8501阻燃密封胶条做垫料时螺栓孔距适当放大，不得大于300mm。
③ 放在台钻或摇臂钻上，用钻模钻孔。
④ 法兰整形和修整焊缝、除去打孔毛刺等。
（2） 圆法兰加工：
① 先将整根的角钢或扁钢放在冷煨法兰卷圆机上按所需法兰直径，调整机械的可调零件，卷成螺旋形状后取下。
② 将卷好的型钢画线割开，逐个放在平台上找平找正。
③ 对调整好的法兰进行焊接、打孔。
（3） 无法兰加工：
① 无法兰连接风管的接口应采用机械加工，尺寸应正确，形状应规则，接口处严密。无法兰矩形风管接口处的四角应有固定措施。
② 在风管内铆法兰腰箍冲眼时，管外配合人员面部要避开冲孔。
14、 矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在l250mm以上时应采取加固措施边长小于或等于800mm的风管宜采用楞筋、楞线的方法加固。中、高压风管的管段长度大于1250mm时，应采取加固框的形式加固。高压风管的单咬口缝应有加强措施。风管的板材厚度大于或等于2mm时，加固措施的范围可适当放宽。
风管的加固形式见图6-11：

15、 风管与法兰组合成形时，风管与扁钢法兰可用翻边连接;与角钢法兰连接时风管壁厚小于或等于1.5mm，可采用翻边连接，与角钢法兰连接时，风管壁厚小于或等于1.5mm可采用翻边铆接，铆钉规格，铆孔尺寸见下表：
类型
风管
铆钉
铆钉规格
方法兰
120～630
φ4.5
φ4×8
800～
φ5.5
φ5×10
圆法兰
200～500
φ4.5
φ4×8
530～
φ5.5
φ5×10
风管壁厚大于1.5mm，可采用翻边点焊和沿风管管口周围满焊，点焊时法兰与管壁外表面贴合；满焊时法兰应伸出风管管口4～5mm，为防止变形，可采用图6-12的方法。

图中表示常见的几种焊接顺序，大箭头指示总的焊接方向，小箭头表示局部分段的焊接方向，数宇表示焊接先后的顺序。这样，能够使焊件比较均匀的受热和冷却，从而减少变形。
16、 风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管段留出10mm翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳，用铆钉将风管与法兰铆固，并留出四周翻边。
17、 翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。
18、 风管与小部件(嘴子、短支管等)连接处，三通、四通分支处要严密，缝隙处应利用锡焊或密封胶堵严以免漏风。使用锡焊，熔锡时锡液不允许着水防止飞溅伤人，盐酸要妥善保管。
19、 风管喷漆防腐不应在低温(低于+5它)和潮湿(相对湿度不大于80%)的环境下进行，喷漆时应使漆膜均匀，不得有堆积、漏涂、皱纹、气泡及混色等缺陷。普通钢板在压口时必须先喷一道防锈漆，保证咬缝内不易生锈。
20、 薄钢板防腐油漆，依据设计执行。
21、 风管成品检验后，应按图中立干管、支管系统的顺序写出连接号码及工程简名，合理堆放码好。等待运输出厂。
（二） 风管安装工艺
(一) 按设计要求并参照土建基准线找出风管标高
(二) 制作吊架及高吊点
1、 标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
2、 风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。
3、 吊点的设置：
（1） 预埋件法：
① 前期预埋：一般由预留人员将预埋件按图纸坐标位置和支、吊架间距，牢固固定在土建结构钢筋上。
② 后期预埋：
在砖墙上埋设支架：根据风管的标高算出支架型钢上的表面离地距离，找到正确的安装位置，打出80mm×80mm的方洞。洞的内外大小应一致，深度比支架埋进墙的深度大30～50mm。打好洞后，用水把墙洞浇湿，并冲出洞内的砖屑。然后在墙洞内先填塞一部分1:2的水泥砂浆，把支架埋入，埋入深度一般为150～200mm。用水平尺校平支架，调整埋入深度，继续填塞砂浆，适当填塞一些浸过水的石块和碎砖，便于固定支架。填入水泥砂浆时，应稍低于墙面，以便土建工种进行墙面装修。
在楼板下埋设吊件：确定吊卡位置后用冲击钻在楼板上打一透眼，然后在地面剔一个长300mm、深20mm的槽。将吊件嵌入槽中，用水泥砂浆将槽填平(如图6-13)。

（2） 膨胀螺栓法：特点是施工灵活、准确、快速，如图6-14所示。

(三) 安装吊架
4、 按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆能够按托盘的螺孔间距或风管的中心线对称安装。
5、 吊杆根据吊件形式，能够焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。
6、 当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。
7、 立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。
(四) 风管支吊架的间距
8、 风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。螺旋风管的支、吊架间距能够适当增加。
表6-24 支、吊架间距
圆形风管直径或矩形风管长边尺寸
水平风管间距
垂直风管间距
最小吊架数
≤400mm
不大于4m
不大于4m
2付
400～1000mm
不大于3m
不大于3.5m
2付
≥1000mm
不大于2m
不大于2m
2付

9、 支吊架不得安装在风口、阀门检查孔处，以免妨碍操作。吊架不得直接吊在法兰上。
10、 保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。
11、 聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：
表6-25
矩形风管的边长或圆形管道的直径(mm)
承接角钢(mm)
吊环螺栓(mm)
支架最大间距(mm)
≤500
30×30×4
φ8
3.0
510～1000
40×40×5
φ8
3.0
1010～1500
50×50×6
φ10
2.0
1510～
50×50×6
φ10
2.0
～3000
60×60×7
φ10
2.0
注：1.当支管较长时，则应在靠近干管的一端设置一支架。
2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

(五) 风管排列安装
12、 法兰连接：
（1） 为保证法兰接口严密性，法兰之间应有垫料。在无特殊要求的情况下，法兰垫料按下表选用。
表6-26 法兰垫料材质的选用
应用系统
输送介质
垫料材质及密度（mm）
一般空调系统及送排风系统
温度低于70℃的洁净空气或含尘含温气体
8510密封胶带
δ=3mm
软橡胶板
δ=3mm
高温系统
温度高于70℃的空气或烟气
石棉橡胶板
δ=3mm

洁净系统
有净化等级要求的洁净空气
橡胶板
δ=4～5mm
闭孔海绵橡胶板
δ=3mm
塑料风道
有腐蚀性气体
软聚乙烯板
δ=3～6mm

（2） 垫料8501密封胶带使用方法：
① 将风管法兰表面的异物和积水清理掉，并擦干净。
② 从法兰一角开始粘贴胶带，胶带端头应略长于法兰。
③ 沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位均不得凸入风管内，沿法兰粘贴一周后与起端交叉搭接，剪去多余部分。
④ 剥去隔离纸。
如图6-15所示。

（3） 法兰连按时，要求规定垫料把两个法兰对正，穿螺栓并戴上螺母，(注意：螺母要在同一侧)，暂时不要上紧，直到所有螺栓都穿上后，再把螺栓拧紧。连好风管应以两端法兰为准，拉线捡查风管连接是否平直。
（4） 垫法兰垫料和法兰连接时，应注意的问题。
① 正确选用垫料，避免用错垫料。
② 法兰表面应干净无异物。
③ 法兰垫料不能挤入或凸入管内，否则会增大流动阻力，增加管内积尘。
④ 法兰连接后，严禁往法兰缝隙填塞垫料。
⑤ 连接法兰的螺母应在同一侧。
⑥ 不锈钢法兰连接用螺栓，宜用同材质不锈钢螺栓。
⑦ 铝板风管法兰连接应采用镀锌螺栓，并在法兰两侧垫镀锌垫圈。
⑧ 聚氯乙烯风管法兰和玻璃钢法兰连接采用镀锌螺栓。
13、 风管排列无法兰连接
① 抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。
② 插接式连接：主要用于矩形或圆形风管连接。先制作连接管，然后插入两侧风管，再用拉铆钉将其紧密固定。
③ 插条式连接：主要用于矩形风管连接。将不同形式的插条插入风管两端，然后压实。其形状和接管方法见图6-16。

④ 软管式连接：主要用于风管与部件(如散热器、静压箱侧送风口等)的相连。安装时软管两端套在连接的管外，然后用特别软的卡把软管箍紧。
(六) 风管安装就位
根据现场情况，能够在地面连成一片的长度，用吊装的方法就位，也能够把风管一节一节地放在支架上，逐节连接。一般顺序是先干管，后支管。立管的安装一般是由下向上安装。安装就位后进行找平，找正，达到设计规定的要求。
风管安装应注意的问题：
14、 风管采用无法兰连接时，接口处应严密、牢固。矩形风管四角必须有定位及密封揩施。风管连接两平面应平直，不得错位及扭曲。
15、 安装在支架上的圆形风管应设托座。
16、 风管穿出屋面外应设置防雨罩。
17、 输送易产生冷凝水的风管，应按设计要求的坡度安装。风管底部不能有纵向接缝，如有接缝应用密封处理。
18、 钢板风管与砖、混凝土风道的插接应顺应气流方向，风管与风道结合面必须进行密封处理。
19、 保温风管的支、吊架宜设在保温层外部，并不得损坏保温层。
20、 送风管和与总管采用垂直插接时，接口处应设置导风调节装置。
(七) 风管的严密性检验
风管安装完毕后，应按系统压力等级进行严密性检验，漏风量应符合国家规范《通风与空调工程施工质量验收规范》GB50243中的要求，系统的严密性检验应符合GB50243规范附录A漏光法检测和漏风量测试的规定。低压系统的严密性检验宜采用抽检，抽检率为5%且抽检不少于一个系统。在加工工艺及漏光检测不合格时，应按规定的抽检率做漏风量测试。中压系统的严密性检验，应在严格的漏光检测合格条件下，对系统风管漏风量进行抽检，抽检率为20%，且抽检不少于一个系统。
高压系统应全数进行漏风量测试。

五、成品保护
1、 安装完的风管要保证表面光滑洁净，室外风管应有防雨、防雪措施。
2、 风管伸入结构风道时，其末端应安装上钢板网，防止系统运行时，杂物进入金属风管内。金属风管与结构风道缝隙应封堵严密。
3、 风管穿越沉降缝时应按设计要求加设套管，套管与风管的间隙用填料(软质)封堵严密。
4、 运输和安装不锈钢，铝板风管时，应避免产生刮伤表面的现象，安装时，尽量减少与铁质物品接触。
5、 运输和安装阀件时，应避免由于碰撞而产生表面和叶片变形。露天堆放应有防雨、防雪措施。

六、应注意的质量问题

项
常产生的质量问题
防治措施
1
支、吊架不刷油、吊杆过长
增强责任心，制完后应及时刷油，吊杆截取时应仔细核对标高
2
支、吊架间距过大
贯彻规范，安装完后认真复查有无间距过大现象
3
法兰、腰箍开焊
安装前仔细检查，发现问题及时修理
4
螺丝漏穿，不紧、松动
增加责任心，法兰孔距应及时调整
5
帆布口过长，扭曲
铆接帆布应拉直、对正，铁皮条要压紧帆布，不要漏铆
6
修改管、铆钉孔未堵
修改后应用锡焊或密封胶堵严
7
垫料脱落
严格按工艺去做，法兰表面应清洁
8
净化垫料不涂密封胶
认真学习规范
9
防火阀动作不灵活
阀片阀体不得碰擦检查执行机构与易熔片
10
各类风口不灵活
叶片应平行、牢固不与外框碰擦
11
风口安装不合要求
严格执行规程规范对风口安装的要求
