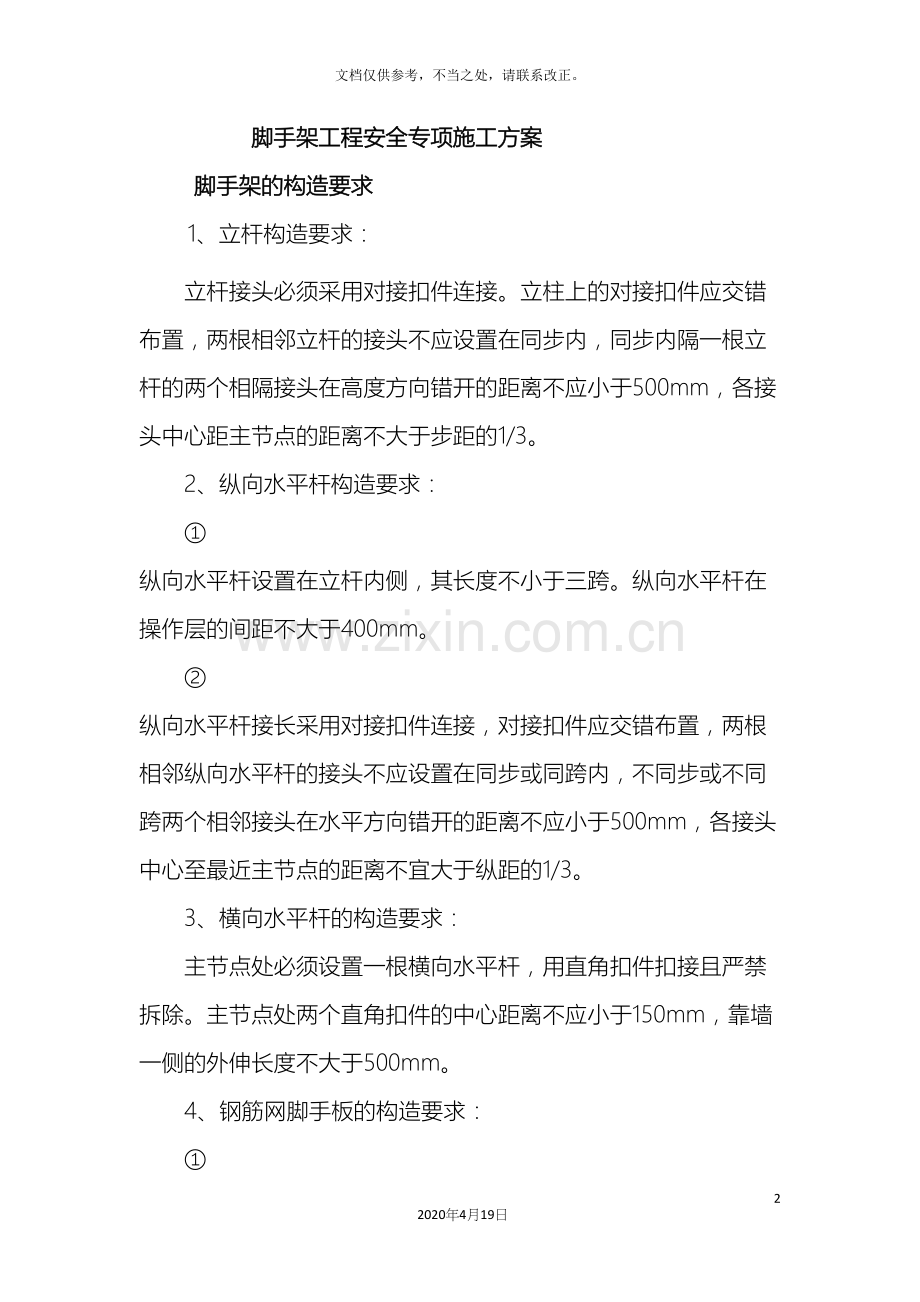

脚手架工程安全专项施工方案
脚手架的构造要求
1、立杆构造要求：
立杆接头必须采用对接扣件连接。立柱上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不大于步距的1/3。
2、纵向水平杆构造要求：
① 纵向水平杆设置在立杆内侧，其长度不小于三跨。纵向水平杆在操作层的间距不大于400mm。
② 纵向水平杆接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
3、横向水平杆的构造要求：
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距离不应小于150mm，靠墙一侧的外伸长度不大于500mm。
4、钢筋网脚手板的构造要求：
① 本工程脚手架脚手板采用中天建设集团定型化制作的标准的钢筋网脚手板，钢筋网脚手板采用Φ4钢筋焊接而成，钢筋网片脚手板长边平行于大横杆方向铺设，两块脚手板搭接长度不小于50mm，钢筋网片脚手板的四个角和中部应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。
② 搭设高度在25m以下的落地式脚手架要求操作层及其上下层、顶层、底层必须满铺外，中间必须满铺一层。
5、连墙件布置及构造要求：
① 连墙件应采用梅花形均匀布置，连墙件宜靠近主节点设置，并采用刚性节点，偏离主节点的距离不应大于300mm，连墙件应与外架的内外两排立杆相连接。
② 连墙件布置最大间距2步距3纵距布置，每根连墙件覆盖面积小于20㎡，连墙件布置形式优先采用菱形交错布置，当菱形布置有困难时采用矩形布置。连墙件设置在框架或楼板附近等具有较好抗水平力结构部位。
设置方法：在浇捣每层楼面砼时预埋Z字型φ16钢筋（每一连结点），7字型钢筋上部的水平段指向外侧，待该楼层砼强度达到15N/mm2以上时，将钢筋外露的水平段与连墙段钢管进行焊接，焊接长度单面焊10d（d为钢筋直径），然后经过连墙短钢管与架体连接，连墙杆应同时与外架的内外排立杆进行连接，连墙件应与脚手架保持垂直，与脚手架连接的一端可稍向下倾斜，但不容许上翘，并尽量连接在立杆与大横杆的交接处，连接点偏离主节点的距离不大于30cm。（连墙件做法详见连墙件详图）
6、剪刀撑与横向支撑的构造要求：
① 剪刀撑沿脚手架高度方向及水平方向连续设置，斜杆与水平面的倾角宜在45°~60°之间。每道剪刀撑跨越立柱的根数宜在5—7根之间（倾角45°时为7根以内，倾角50°时为6根以内，倾角60°时为5根以内），并不应小于4跨。
② 剪刀撑斜杆的接头采用搭接，搭接长度≥1m，并用三个扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。
③ 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。
④ 横向支撑的斜杆应在1—2步内，由底至顶层呈之字形连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。
⑤ 一字型、开口型双排脚手架的两端必须设置横向支撑，中间宜每隔6跨设置一道。
7、门洞处的构造要求：
① 洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150mm。
② 洞口两侧增设的横向支撑应伸出增设的斜杆端部；增设的短斜杆端部应增设一个安全扣件，该扣件宜紧靠主节点处的扣件。
③ 斜腹杆宜采用通长杆件，当必须接长使用时，采用对接扣件连接。具体搭设构造见洞口构造详图。
8、脚手架出入口的构造
① 出入口处搭设6.0m×5.0m×6.0m（长×宽×高）的防护棚，上铺上下双层脚手片，脚手片一层纵向设置，另一层横向设置，两层脚手片防护层间间距大于600mm设置。
② 在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口1—2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。
9、脚手架遇施工电梯和卸料平台处搭设注意点
① 外脚手架在搭设前必须先明确施工电梯和卸料平台布置方案，准确了解施工电梯和卸料平台的定位以及施工电梯和料台的平面尺寸。
② 架体遇到外用施工电梯处时要断开，施工电梯平台要单独搭设且不能与外架相连。
③ 熟知施工电梯和卸料平台的平面尺寸后，外架搭设前要在底部弹好线（悬挑架要弹好悬挑工字钢排放线），注意该处脚手架立杆的纵距要大于施工电梯和料台的正常工作宽度。
④ 施工电梯和卸料平台两侧第一档外架立杆要层层设置连墙件与结构做刚性连接。而且两侧面内外立杆间要设置横向斜撑。
⑤ 施工电梯单独平台架两侧立杆之间按标准设置扶手、中栏杆及挡脚板（高度分别为1200、600、和180）；
⑥ 同样卸料平台两侧面外架的立柱之间也要按标准设置扶手、中栏杆及挡脚板（高度分别为1200、600、和180）进行防护；

脚手架搭设施工工艺
悬挑式脚手架搭设的工艺流程为：埋设预埋件 → 安置工字钢挑梁 → 焊接固定钢筋头 → 纵向扫地杆 → 立杆 → 横向扫地杆 → 小横杆 → 大横杆（搁栅） → 剪刀撑 → 连墙杆 → 铺脚手板 → 扎防护栏杆 → 扎安全网 → 斜拉钢丝绳卸荷
1、脚手架搭设之前必须对搭设和使用人员进行技术交底，搭设人员必须持证上岗。
2、对钢管、扣件、工字钢、脚手板等周转材料必须有产品合格证，进场后对其质量进行检查，抽检验收，不合格产品不得使用。
3、脚手架基础、排水沟等经验收合格后，进行脚手架定位、放线，垫板必须准确平稳铺设在定位线上，不得悬空。垫板宜采用长度不小于2跨、厚度不小于50mm的木垫板。当在楼层上搭设时采用槽钢铺设。
4、不同外径的钢管严禁混合使用，扣件规格必须与钢管外径相同。
5、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按搭设方案校正步距、纵距、横距及立杆垂直度。
6、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后方可拆除。当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。立杆上的对接扣件应交错布置，并符合立杆构造要求。
7、立杆顶端高出建筑物檐口上皮高度1.5米，顶端如采用搭接时，其搭接长度不小于1米，用二只旋转扣件固定。卸料平台支撑系统严禁与脚手架连接。
8、搭设纵向水平杆时应符合其构造要求，同一步纵向水平杆必须四周交圈，用直角扣件与内外角柱固定。
9、连墙件应均匀布置，采用梅花排，连墙件靠近主节点设置，偏离主节点的距离不大于300mm，并应符合连墙件构造要求。
10、剪刀撑、横向支撑应随立柱、纵横水平杆等同步搭设。剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。
11、对接扣件的开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
12、脚手板应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm，采用直径3.2mm的镀锌铁丝固定在支承杆上，在拐角、斜道平台口处的脚手板应与横向水平杆可靠连接，以防止滑动。
13、栏杆、挡脚板应搭设在外立杆的内侧，上栏杆上皮高度1.2m，中栏杆居中设置，踢脚板高度不小于180mm。

悬挑梁立面构造示意

反拉钢丝绳预埋拉环做法大样

外架连墙件做法大样

悬挑工字钢锚固端大样

钢丝绳卡扣固定做法

技术负责人：杨松
交底人：徐恒
