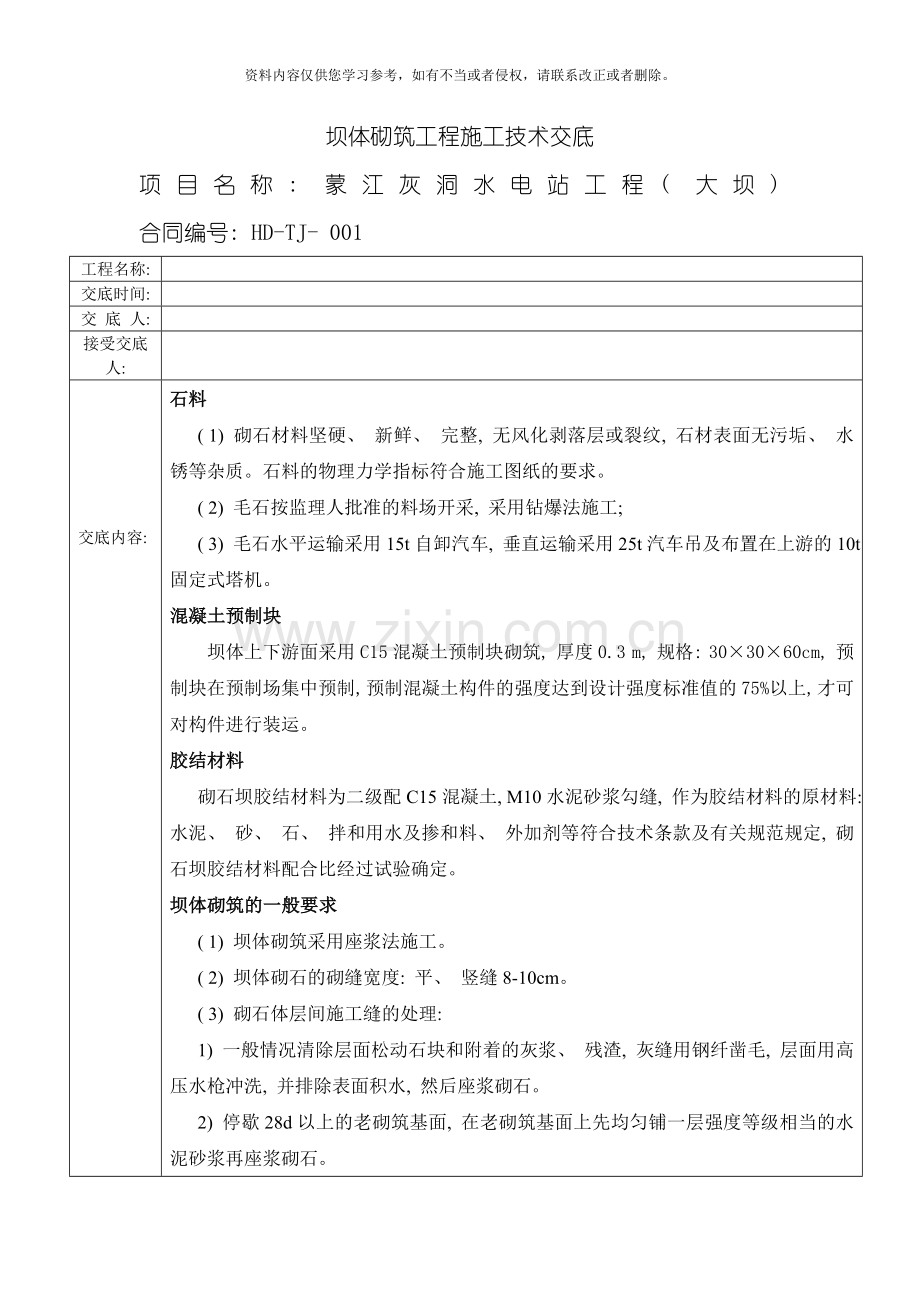

坝体砌筑工程施工技术交底
项目名称: 蒙江灰洞水电站工程( 大坝) 合同编号: HD-TJ- 001
工程名称:

交底时间:

交 底 人:

接受交底人:

交底内容:

石料
( 1) 砌石材料坚硬、 新鲜、 完整, 无风化剥落层或裂纹, 石材表面无污垢、 水锈等杂质。石料的物理力学指标符合施工图纸的要求。
( 2) 毛石按监理人批准的料场开采, 采用钻爆法施工;
( 3) 毛石水平运输采用15t自卸汽车, 垂直运输采用25t汽车吊及布置在上游的10t固定式塔机。
混凝土预制块
坝体上下游面采用C15混凝土预制块砌筑, 厚度0.3 m, 规格: 30×30×60cm, 预制块在预制场集中预制, 预制混凝土构件的强度达到设计强度标准值的75%以上, 才可对构件进行装运。
胶结材料
砌石坝胶结材料为二级配C15混凝土, M10水泥砂浆勾缝, 作为胶结材料的原材料: 水泥、 砂、 石、 拌和用水及掺和料、 外加剂等符合技术条款及有关规范规定, 砌石坝胶结材料配合比经过试验确定。
坝体砌筑的一般要求
( 1) 坝体砌筑采用座浆法施工。
( 2) 坝体砌石的砌缝宽度: 平、 竖缝8-10cm。
( 3) 砌石体层间施工缝的处理:
1) 一般情况清除层面松动石块和附着的灰浆、 残渣, 灰缝用钢纤凿毛, 层面用高压水枪冲洗, 并排除表面积水, 然后座浆砌石。
2) 停歇28d以上的老砌筑基面, 在老砌筑基面上先均匀铺一层强度等级相当的水泥砂浆再座浆砌石。

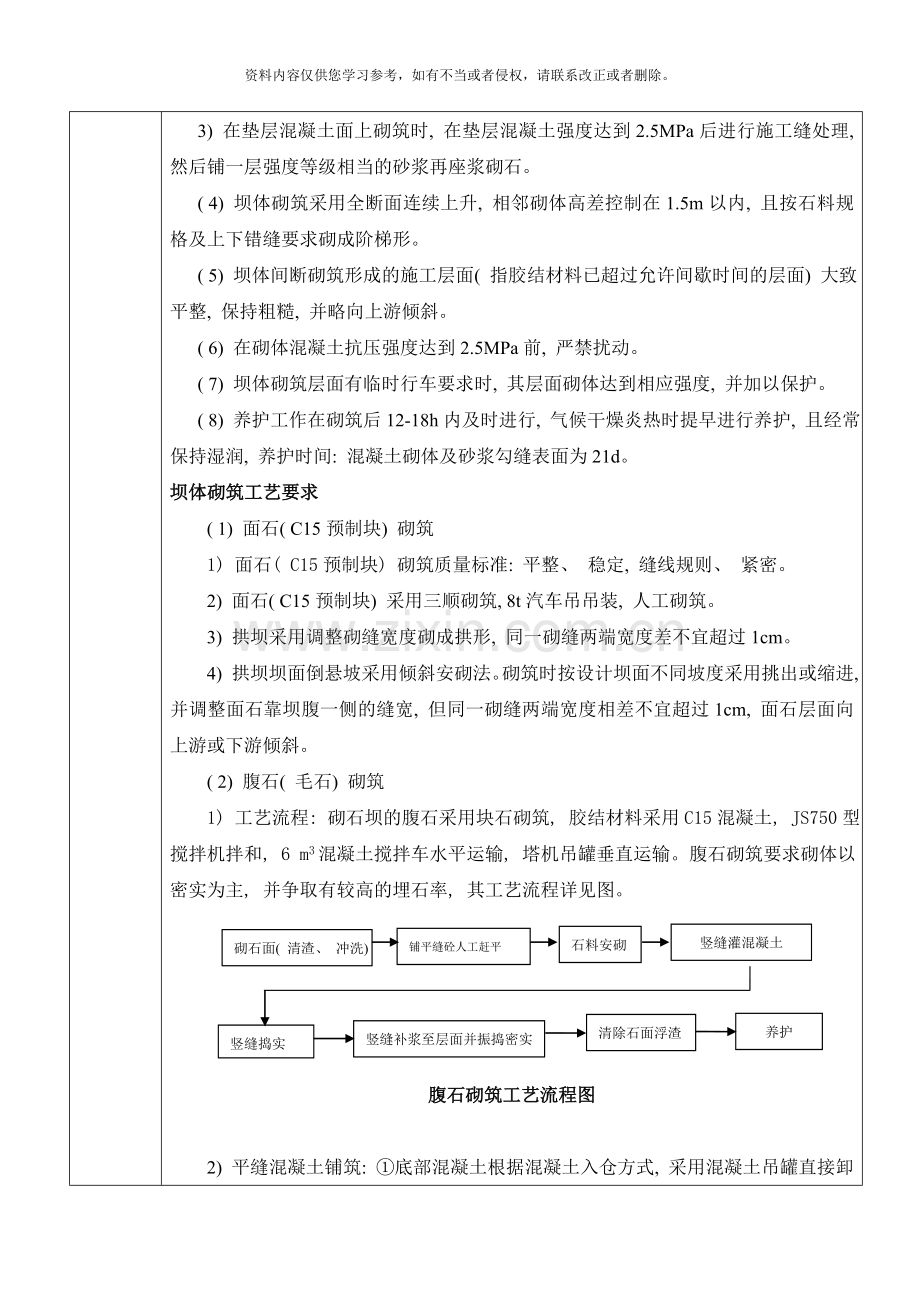

3) 在垫层混凝土面上砌筑时, 在垫层混凝土强度达到2.5MPa后进行施工缝处理, 然后铺一层强度等级相当的砂浆再座浆砌石。
( 4) 坝体砌筑采用全断面连续上升, 相邻砌体高差控制在1.5m以内, 且按石料规格及上下错缝要求砌成阶梯形。
( 5) 坝体间断砌筑形成的施工层面( 指胶结材料已超过允许间歇时间的层面) 大致平整, 保持粗糙, 并略向上游倾斜。
( 6) 在砌体混凝土抗压强度达到2.5MPa前, 严禁扰动。
( 7) 坝体砌筑层面有临时行车要求时, 其层面砌体达到相应强度, 并加以保护。
( 8) 养护工作在砌筑后12-18h内及时进行, 气候干燥炎热时提早进行养护, 且经常保持湿润, 养护时间: 混凝土砌体及砂浆勾缝表面为21d。
坝体砌筑工艺要求
( 1) 面石( C15预制块) 砌筑
1) 面石( C15预制块) 砌筑质量标准: 平整、 稳定, 缝线规则、 紧密。
2) 面石( C15预制块) 采用三顺砌筑, 8t汽车吊吊装, 人工砌筑。
3) 拱坝采用调整砌缝宽度砌成拱形, 同一砌缝两端宽度差不宜超过1cm。
4) 拱坝坝面倒悬坡采用倾斜安砌法。砌筑时按设计坝面不同坡度采用挑出或缩进, 并调整面石靠坝腹一侧的缝宽, 但同一砌缝两端宽度相差不宜超过1cm, 面石层面向上游或下游倾斜。
( 2) 腹石( 毛石) 砌筑
1) 工艺流程: 砌石坝的腹石采用块石砌筑, 胶结材料采用C15混凝土, JS750型搅拌机拌和, 6 m3混凝土搅拌车水平运输, 塔机吊罐垂直运输。腹石砌筑要求砌体以密实为主, 并争取有较高的埋石率, 其工艺流程详见图。
砌石面( 清渣、 冲洗)
铺平缝砼人工赶平
石料安砌
竖缝灌混凝土
竖缝捣实
竖缝补浆至层面并振捣密实
养护
清除石面浮渣

腹石砌筑工艺流程图

2) 平缝混凝土铺筑: ①底部混凝土根据混凝土入仓方式, 采用混凝土吊罐直接卸料至砌筑面, 再以人工刮板赶平。②铺料面积根据石料上坝强度确定, 避免平缝混凝土初凝影响胶结材料与石料结合。③铺料厚度: 二级配宜为8～10cm左右。铺料前, 若骨料分离严重, 人工就地拌和一至二遍, 使其均匀后再铺; 若有超径大骨料捡出, 避免架空块石。
3) 石料安砌: 腹石采用毛石安砌, 砌体的层厚控制在0.5m左右。
4) 竖缝混凝土填筑与振捣: ①竖缝混凝土采用塔机吊罐运至施工作业面, 人工铁锹转料至竖缝。②竖缝混凝土振捣采用ø30软轴振捣器, 振捣有次序地进行, 顺缝逐条振捣, 相邻振捣点距离不得大于30cm, 做到振捣棒直进斜出、 快插慢抽, 直至表面泛浆、 不出气泡为宜。
( 3) 坝面勾缝
C15混凝土预制块外露缝隙, 采用强度等级M10的水泥砂浆进行勾缝, 达到辅助防渗和外形美观的效果, 勾缝型式采用分段勾缝, 坝体每砌筑一段( 约2m左右) , 进行一次勾缝。工艺流程详见图。
砌体施工后24h
刻槽、 清缝
冲洗、 湿润
分次填充砂浆
分次压实勾缝
表面抹光
清理
养护

勾缝工艺流程图
石料砌筑24h后, 搭设脚手架, 人工刻、 凿缝深度大于2倍缝宽, 开好的缝用水冲洗干净, 不得有残渣和积水。勾缝采用M10砂浆, 勾缝砂浆人工手推车配料磅秤计量, 0.35m3混凝土搅拌机现场拌制砂浆。分次填缝分次压实。缝的最终修饰要求轮廓清晰、 干净、 整齐, 勾缝宽度一致。勾缝后12h进行洒水养护21d, 且经常保持湿润。
施工缝的处理
( 1) 坝体正常砌筑时预留的施工缝缝面砌成缓坡或台阶, 台阶间高差小于1.5m, 以免形成竖向通缝, 继续砌筑时需将施工缝凿毛冲洗, 砌筑时加强注意新旧砌体的结合。
( 2) 永久性构造缝处理采用块石砌成平面, 砌筑面石料成齐头通缝, 缝宽为1-2cm。

冬、 夏季和雨天施工
( 1) 冬季施工
1) 当最低气温在0℃以下时, 停止砌筑。
2) 当最低气温在0~5℃时, 砌筑作业覆盖塑料薄膜等进行表面保护; 胶结材料的强度适当提高, 其温度不得低于5℃。
3) 在养护期内的混凝土和砌石体的外露面, 采取保温措施, 积水、 积雪及时清除, 防止结冰。
( 2) 夏季施工
砌石坝夏季施工, 可参照混凝土高温季节施工有关要求, 按照DL/T5144- 《水工混凝土施工规范》有关规定执行。
( 1) 最高气温超过28℃, 停止砌筑作业。
( 2) 最高气温超过25℃时, 采取以下措施:
1) 在砌筑作业面搭设凉棚。
2) 采取搭凉棚、 洒水、 喷雾、 加大骨料堆高方式降低砂石料等原材料的温度。
( 3) 夏季施工, 避开高温时段砌筑坝体, 如选择上午9时前、 下午4时后进行砌筑施工。
( 4) 加强混凝土和砌体的养护, 及早进行洒水养护, 保持湿润, 适当延长养护期。
( 3) 雨季施工
1) 砂石料堆, 设排水设施。
2) 无防雨设施的砌石面或混凝土仓面在小雨中施工时, 适当减少水灰比, 并排除仓面积水, 做好表面保护工作。
3) 无防雨设施的施工仓面, 遇大雨或暴雨时, 立即停止施工, 覆盖表面。雨后及时排除积水, 清除表面软弱层。若混凝土表面尚未初凝, 可加铺水泥砂浆, 继续浇筑或砌筑, 否则按施工缝处理。
4) 抗冲、 耐磨、 防渗等部位的混凝土和砌体以及水泥砂浆勾缝, 不得在雨天施工。
5) 在多雨季节, 施工面搭盖防雨篷布。
