学校室外工程施工组织设计

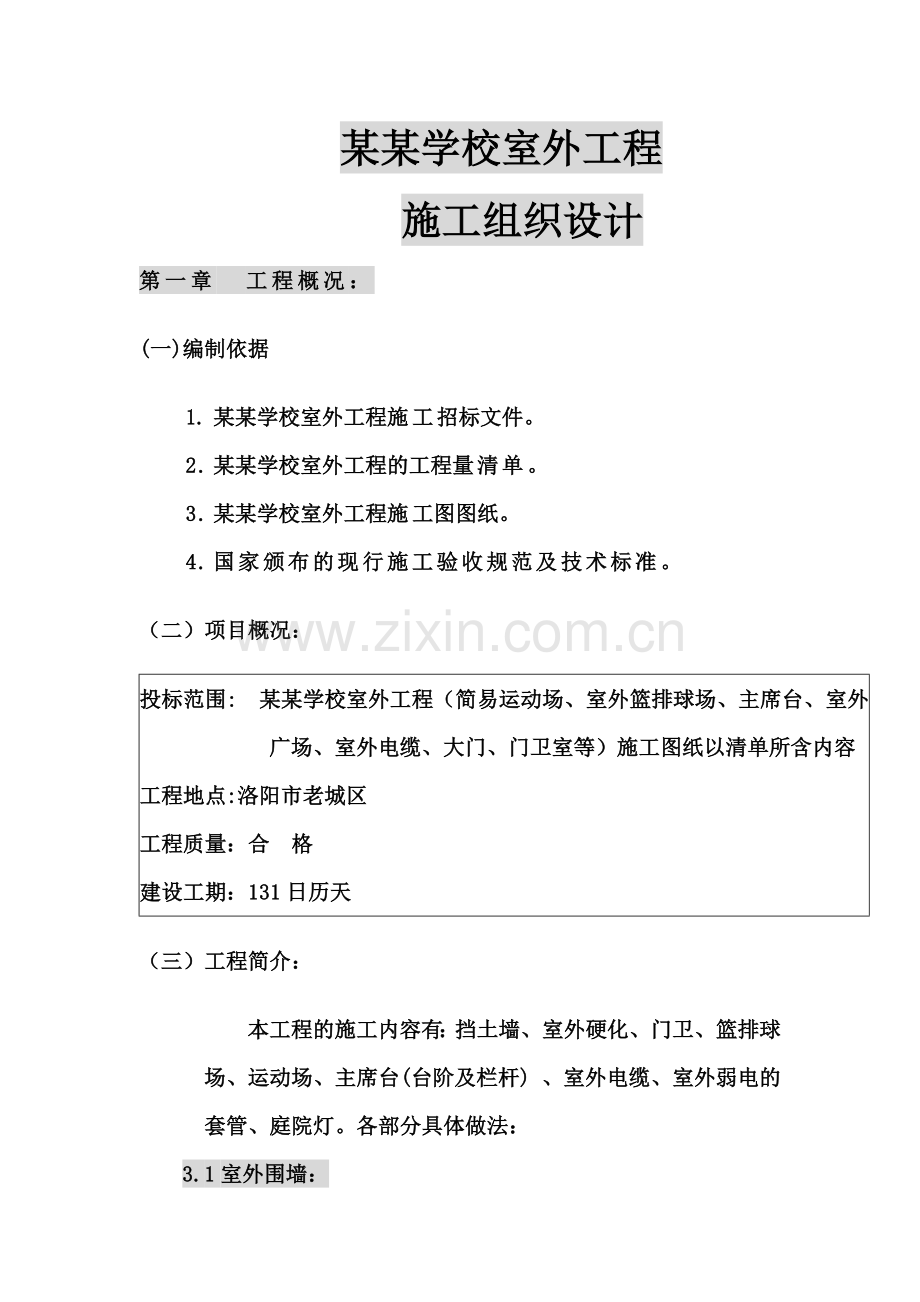

某某学校室外工程
施工组织设计
第一章 工程概况：
(一)编制依据
1. 某某学校室外工程施工招标文件。
2. 某某学校室外工程的工程量清单。
3. 某某学校室外工程施工图图纸。
4. 国家颁布的现行施工验收规范及技术标准。
（二）项目概况：
投标范围: 某某学校室外工程（简易运动场、室外篮排球场、主席台、室外广场、室外电缆、大门、门卫室等）施工图纸以清单所含内容
工程地点:洛阳市老城区
工程质量：合 格
建设工期：131日历天
（三）工程简介：
本工程的施工内容有：挡土墙、室外硬化、门卫、篮排球场、运动场、主席台(台阶及栏杆) 、室外电缆、室外弱电的套管、庭院灯。各部分具体做法：
3.1室外围墙：

3.4室外运动场
1.
带形基础
塑胶场地与天然草皮场地相交处 C15非泵送商品砼
[碎石 C15]非泵送商品混凝土 塑胶场地与天然草皮场地相交处
带形基础
器械砂坑 C15非泵送商品砼坑壁 C20非泵送商品砼垫层
[碎石 C15]非泵送商品混凝土 带形基础
[碎石 C20]非泵送商品混凝土 垫层

2.
排水沟、截水沟
田径场内圈砖砌排水沟 宽800mm，平均深850mm 详大样
钢制检查井盖井座
排水沟变形缝聚氯乙烯胶泥嵌缝 厚60mm
变形缝 聚氯乙烯泡沫塑料板 厚30
排水沟砌筑 墙身 砖砌
排水沟1:2水泥砂浆粉刷 砖墙墙面
C15非泵送商品砼 排水沟垫层
排水沟 100mm厚垫层 碎石
素土夯实
C15非泵送商品混凝土 压顶
C30非泵送商品预制钢筋砼沟盖板
3.
.基础
铅球投掷区 C20非泵送商品砼200厚 50厚粗砂砾 200厚级配碎石
[碎石 C20]非泵送商品混凝土 铅球投掷区
150厚水泥稳定砂砾
级配砂砾垫层
4.
水泥混凝土
80厚C30非泵送商品混凝土 铅球投掷区
水泥混凝土养生 草袋养护
机动翻斗车运输混凝土 水泥混凝土 运距(200m以内)
C30非泵送商品混凝土路面 集中拌制 厚度(8cm)
水泥混凝土路面钢筋 其他钢筋
φ16螺栓L=270,螺栓上璇六角螺母
木制起掷弧 白漆面
安装泄水孔 φ50泄水管
3.5室外主席台及栏杆
1. 金属扶手带栏杆、栏板
钢管栏杆高1.1米,详大样 主席台
2.
石材台阶面
主席台台阶
100厚碎石垫层
100厚钢筋混凝土台阶
φ6@150*150钢丝网
花岗岩面层 30厚1:3水泥砂浆结合层
花岗岩长凳详03J012-1-2/126
垫层 碎石
[碎石 C20]非泵送商品混凝土 φ6@150*150钢丝网 台阶
花岗岩面层 30厚1:3水泥砂浆结合层 台阶
多孔砖基础 台阶
C15非泵送商品混凝土 带形基础 台阶
[碎石 C20]非泵送商品混凝土 垫层 台阶
花岗岩长凳详03J012-1-2/126
花岗岩块石贴面 30厚1:3水泥砂浆结合层 10*10通长滴水线
3.6设备用房：
1. 带形基础
1.垫层材料种类、厚度:C15混凝土、100mm厚
2.混凝土强度等级:C25
3.混凝土拌和料要求:非泵送商品混凝土
2.空心砖墙、砌块墙
1.墙体类型:框架墙
2.墙体厚度:190mm
3.空心砖、砌块品种、规格、强度等级:Mu10多孔砖190*190*90
4.砂浆强度等级、配合比:混合砂浆M5.0
3. 直形墙
1.墙类型:地下室墙
2.墙厚度:250-300mm
3.混凝土强度等级:C25
4.混凝土拌和料要求:非泵送无收缩性商品混凝土
电缆沟、地沟
[碎石 C15]非泵送商品混凝土 垫层
[碎石 C25]混凝土 电缆沟、水沟
角钢
零星砖砌体
[碎石 C20]非泵送商品混凝土 压顶
电缆沟内侧水泥砂浆粉刷
钢盖板
5. 屋面及防水工程
屋面涂膜防水
1.找坡层　最薄处30
2.1：3水泥砂浆找平层　20
3.3厚高分子防水涂料
4.25mm改性聚氨酯硬泡体防水保温
5.1:2水泥砂浆保护层
找坡层　最薄处30
1：3水泥砂浆找平层　20
3厚高分子防水涂料
25mm改性聚氨酯硬泡体防水保温
1:2水泥砂浆保护层
地下室底板卷材防水
1.20厚1：2.5水泥砂浆找平层
2.3厚高聚物改性防水卷材(上覆3厚纸筋灰隔离层)
3.50厚C20细石混凝土保护层
20厚1：2.5水泥砂浆找平层
3厚高聚物改性防水卷材(上覆3厚纸筋灰隔离层)
50厚C20细石混凝土保护层
地下室侧板卷材防水
20厚1：2.5水泥砂浆找平层
3厚高聚物改性防水卷材
2厚聚合物改性水泥基防水涂料
20厚1：3水泥砂浆保护层
6.
水泵房 水泥砂浆楼地面
1.面层厚度、砂浆配合比:1:2水泥砂浆 20mm
楼地面 水泥砂浆 20mm
变配电室 水泥砂浆楼地面
1.垫层材料种类、厚度:60厚C10混凝土垫层
2.面层厚度、砂浆配合比:楼地面 1:2水泥砂浆 20mm
60厚C10混凝土垫层
楼地面 水泥砂浆 20mm
7.
内墙面墙面一般抹灰 石灰砂浆普通抹灰
内墙面石灰砂浆普通抹灰
外墙面墙面一般抹灰 外墙面20厚水泥砂浆粉刷
外墙面20厚水泥砂浆粉刷
零星项目一般抹灰
1.墙体类型:女儿墙
2.水泥砂浆抹面
水泥砂浆 抹面 栏板
8.
金属平开门
1.门类型: 　平开
2.框材质、外围尺寸:钢板门GM1521 1500*2100
3.油漆品种、刷漆遍数:调合漆、二遍
钢板门
钢板门调和漆 两遍
门锁安装 普通门锁
金属平开门
1.门类型: 平开
2.框材质、外围尺寸:钢板门GM1021　1000*2100
3.油漆品种、刷漆遍数:调合漆、二遍
钢板门
钢板门调和漆 两遍
门锁安装 普通门锁
金属推拉窗
1.窗类型:推拉窗
2.框材质、外围尺寸:铝合金LC3021　 3000*2100
3.玻璃品种、厚度、五金材料、品种、规格:平板玻璃　5mm
铝合金窗 推拉窗
金属门连窗
1.窗类型:　门连窗 平开门　平开窗
2.框材质、外围尺寸:铝合金LC1821 1800*2100
3.玻璃品种、厚度、五金材料、品种、规格:平板玻璃　5mm
9.
内墙面刷喷涂料 乳白色水泥漆罩面二度
内墙面乳白色水泥漆罩面二度
天棚刷喷涂料 乳白色水泥漆罩面二度
天棚乳白色水泥漆罩面二度
刷喷涂料 外墙涂料
外墙涂料
3.7室外篮排球场
1. 石材台阶面
篮球场西边台阶
100厚碎石垫层
100厚钢筋混凝土台阶
φ6@150*150钢丝网
花岗岩面层 30厚1:3水泥砂浆结合层
2.
排水沟、截水沟
篮球场边沟参图集03J012-1--1/156
排水沟变形缝聚氯乙烯胶泥嵌缝 厚60mm
变形缝 聚氯乙烯泡沫塑料板 厚30
成品C30非泵送商品砼沟箅宽320厚40
C30非泵送商品砼240宽U型预制混凝土排水沟
C15非泵送商品砼 排水沟垫层
排水沟 100mm厚垫层 碎石
素土夯实
3.
排水沟、截水沟
篮球场边沟参图集03J012-1--1/156
排水沟变形缝聚氯乙烯胶泥嵌缝 厚60mm
变形缝 聚氯乙烯泡沫塑料板 厚30
成品C30非泵送商品砼沟箅宽320厚40
C30非泵送商品砼240宽U型预制混凝土排水沟
C15非泵送商品砼 排水沟垫层
排水沟 100mm厚垫层 碎石
素土夯实
4.
砂砾石
50厚粗砂 篮球场地面
铺筑垫层料 砂垫层 厚度(5cm)
砂砾石
150厚天然砂石压实(大块骨料占60%) 篮球场地面
150厚天然砂石压实(大块骨料占60%)
路床碾压检验
砂砾石
150厚天然砂石压实(大块骨料占60%) 排球场地面
150厚天然砂石压实(大块骨料占60%)
路床碾压检验
砂砾石
50厚粗砂 排球场地面
铺筑垫层料 砂垫层 厚度(5cm)
碎石
60厚碎石(粒径30-60mm) 篮球场地面
碎石底层 人机配合 厚度(6cm)
碎石
60厚碎石(粒径30-60mm) 排球场地面
碎石底层 人机配合 厚度(6cm)
水泥混凝土
150厚C15非泵送商品混凝土 篮球场地面 详图集03J012-1--4/155
水泥混凝土养生 草袋养护
机动翻斗车运输混凝土 水泥混凝土 运距(200m以内)
C15非泵送商品混凝土路面 集中拌制 厚度(15cm)
水泥混凝土
150厚C15非泵送商品混凝土 排球场地面 详图集03J012-1--4/155
水泥混凝土养生 草袋养护
机动翻斗车运输混凝土 水泥混凝土 运距(200m以内)
C15非泵送商品混凝土路面 集中拌制 厚度(15cm)
3.8 室外道路
1. 道路工程
垫层
200厚C20非泵送商品砼 广场铺砖 做法详03J012-1-1/35
200厚C20非泵送商品砼垫层 集中拌制
垫层
200厚C20非泵送商品砼 水洗石40厚 做法详03J012-1-1/25
200厚C20非泵送商品砼垫层 集中拌制
垫层
250*250*50水泥花砖
3:7灰土200厚
路基碾压,压实系数>0.93(环刀取样)
路床碾压检验
垫层 3:7灰土
垫层
水洗石40厚
灰土300厚
素土夯实
路床碾压检验
垫层 3:7灰土
垫层
600*600*30毛面花岗岩
3:7灰土150厚
素土夯实
路床碾压检验
垫层 3:7灰土
碎石
级配碎砾石250厚 植草砖停车场 详图集03J012-1 1/34
碎石底层 人机配合 厚度(25cm)
碎石
二灰碎石300厚 素土夯实 植草砖停车场 详图集03J012-1 1/34
二灰碎石底层 人机配合 厚度(30cm)
路床碾压检验
碎石
级配碎砾石300厚 素土夯实 广场铺砖 做法详03J012-1-1/35
碎石底层 人机配合 厚度(30cm)
路床碾压检验
砂砾石
砂垫层50厚 植草砖停车场 详图集03J012-1 1/34
铺筑垫层料 砂垫层 厚度(5cm)
砂砾石
30厚中砂 水洗石 做法详03J012-1-1/33
铺筑垫层料 砂垫层 厚度(3cm)
砂砾石
25厚粗砂 250*250水泥花砖 做法详03J012-1-1/33
铺筑垫层料 砂垫层 厚度(25mm)
砂砾石
25厚粗砂 600*600*30毛面花岗岩
铺筑垫层料 砂垫层 厚度(25mm)
植草皮
室外部分
人工铺草皮 满铺草皮 平坦表面
块料面层
植草砖停车场 详图集03J012-1 1/34
嵌草砖80厚
砂浆铺砌 嵌草砖80厚
块料面层
250*250*50水泥花砖 做法详02J003-1-A/23
砂浆铺砌250*250*50水泥花砖
块料面层
水洗石40厚 做法详03J012-1-1/25
砂浆铺砌水洗石40厚
块料面层
600*600*30毛面花岗岩,30厚1:3水泥砂浆 做法详02J003-1-1/22
600*600*30毛面花岗岩,30厚1:3水泥砂浆
块料面层
250*250*20黑色光面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35
250*250*20黑色光面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35
块料面层
250*600<590*20青灰色光面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35
250*600<590*20青灰色光面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35
块料面层
400*400*20青灰色毛面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35
400*400*20青灰色毛面花岗岩,30厚1:3水泥砂浆 做法详03J012-1-1/35

3.9
1.电气配管
1、钢管暗配(DN150)
2、管道刷沥青漆二遍
3、管道挖土方
4、砾石垫层
5、垫层 砂
6、回填土 夯填
2.接地装置
1、圈梁钢筋均压环敷
2、户内接地母线敷设-50*5
3、户内接地母线敷设-40*4
4、接地跨接线
5、建筑物主筋引下线敷设
6、测试卡制作安装
7、屋面避雷带φ12敷设
第二章 施工组织部署
2.1、现场管理机构配备方案：
为保证工程工期及质量等级，结合该项目的特点，在现场设项目经理部，并实行项目经理负责制。工程施工期间，及时派项目经理及技术负责人、质检员、施工工长等参加相关工程例会及发包人要求参加的相关施工协调配合会。
项目管理班子人员主要由项目经理、项目技术负责人、施工员、质检员、试验员、预算员、材料员、合同管理员。
2.1.1 项目部管理人员岗位职责
（一）、项目经理
1、对于项目的技术、质量、安全、进度成本控制等方面负主要全面责任。
2、科学地组织和管理进入项目工地的人、财、物资源，协调各工种之间关系，做好人力、物力和机械设备的调配与供应、及时解决施工中出现的问题。
3、认真贯彻国家和上级的有关方针、政策法规及企业的各项规章制度、自觉维护企业和职工的利益、确保工程能保质保量如期完成。
4、在组织施工过程中，必须 把安全工作和各项预防、组织措施贯彻到安全生产、施工的全过程，做到管生产必须管安全。
5、定期组织召开安全技术例会、分析施工中技术、安全、生产情况、研究施工中碰到的安全、技术重大问题，制定出实施解决的措施。
6、严格遵循公司制订的月检、旬检制度，对出现的质量及安全隐患要及时进行整改。
7、负责施工过程的协调管理工作，落实各级质量安全，工期进度、文明施工，对工程顺利竣工负主要全面责任
（二）、项目技术负责人
项目的技术负责人，不仅要具备相应技术职称和经验，还有工程施工经验对施工熟悉了解，并具备整合协调能力。
1、对项目的施工进度、工程质量、施工工艺等方面负主要领导责任。
2、组织施工管理人员进行施工前的图纸自审、会审工作，熟悉图纸、严格按图纸和规范组织施工。
3、遵循施工组织设计，按照其要求控制施工进度和施工质量，保证各项目具体方案和措施的落实。
4、坚持技术交底、技术复核制度，并进行经常性的施工现场检查、及时发现和消除隐患，解决处理施工过程中出现的各种技术问题。
5、开展技术创新活动，积极采用新技术、新工艺，推动技术进步。
（三）、施工员
1、配合项目经理和项目技术负责人组织技术教育，负责按图组织施工。
2、编制劳动力使用计划，记录当日施工人员工作内容、数量，提供结算依据。
3、跟班对分部分项工程进行质量检查，并对隐蔽工程联系验收签证。
配合项目经理对后勤工作的各项具体任务落实并实施。
（四）、质检员
1、对项目的分部分项工程、质量进行全过程的监督和检查，确保质量目标实现。
2、对进场原材料、半成品进行质量监督，对砼和砂浆搅拌监控，严格计量。
3、对每道工序进行检查、复核，有权对不合格工程责令停工或返工，并会同有关领导进行处理。
4、组织月、旬质量大检查,并对质量资料进行数理统计，编制统计报表。
（五）、安全员
1、协助项目经理对进场职工进行经常性的安全生产教育。
2、负责新进场工人的三级教育、协助有关部门搞好特种工人的岗位培训及取证工作。
3、检查督促现场工人遵守安全操作规程和各项安全生产规章制度，并对违章人员进行批评教育。
4、深入现场，跟班检查安全防护设施，督促工人使用“三件宝”及其它劳动保护用品。
5、严格执行周、月、旬的安全检查制度，对存在的隐患要及时提出整改措施，并督促落实。
（六）、材料员
1、根据施工计划采购工程用料，组织材料进场，掌握市场信息，熟悉材料价格动态，货比三家，并适时编制月、旬材料计划，满足工程用料要求。
2、对进场材料质量、数量、规格进行验收。
3、对进场材料进行计划管理和限额发放。
4、按计划采购劳保用品和设备零配件。
（七）、试验员
1、负责施工现场的材料、试件、试块的送检、送压工作，掌握试块的龄期。
2、负责砂浆配合比，委托设计工作。
3、协助材料员严把材料质量关，发现问题，及时反馈。
（八）、预算员
1、全面负责项目部的预、决算和成本核算工作。
2、根据施工进度情况，及时提供施工阶段的各分部分项工程量及材料计划。
3、除做好上述工作外，尚应在项目经理、施工总负责人的安排下做好项目部的其它相关工作。
（九）、合同管理员
1、对项目内所有班组、人员的劳动合同和涉及本项目的有关合同进行，合理、系统、科学的管理。
2、做好上述工作外，尚应在项目经理、施工总负责人的安排下，做好项目部的其它相关工作。
2.2、施工生产准备工作：
2.2.1．施工技术准备：
1． 一旦公司中标，及时组织专业人员完成现场踏勘及图纸熟悉等工作，为进行图纸会审做好准备，并在合同签订后，配合发包人完成组织相关部门进行图纸会审及技术交底工作。
2． 技术人员在施工前，仔细看图，真正了解设计人员的意图，做到施工时准确无误。另外，各专业工长应根据本工种的实际情况及质量要求，作出各工种详细的作业设计和技术交底。
3． 装饰各工长必须做好作业及工艺标准的交底工作，进行必要样板块的施工。同时在劳动力的组织与材料计划作一个统筹的安排。
4. 本工程针对工期紧的特点。对投入本工程的机械设备、物资、材料在开工前要落实到位，确保按时完成。
2.3.施工机械和材料准备
（一）主要机械:
现场安装4台搅拌机用于现场零星砼搅拌。4台砂浆机用于砂浆搅拌。
（二）材料准备
本工程使用的各工程材料（砂、砖、钢筋、模板及各装修材料）开工前落实到位。
（三）钢筋及模板制作机械
钢筋用量少，在场外制作后运入场内安装。现场配备小型木工模板加工机具1套。其他施工机具的配备情况详见（工程主要施工机械设备需要量计划）。
2.4施工用电准备
现场施工用电量不大，由学校现有配电室电源接入项目的施工场所。同时考虑现场情况及本项目的施工工期因素，我公司对施工供电的保证措施是配备功率为150KW发电机一台。以防停电对工程施工的影响。
2.5、施工用水准备
本工程的施工及临时用水均由建设单位提供的供水点接至现场。
2.6、现场布置准备
a．考虑本项目在学校周围内施工，施工时将采取一切合理措施，并严格执行发包人及监理工程师的指令，保护学校及学校周围的环境，避免粉尘、污染、排放对学校师生学习工作的干扰。
b．施工时严格执行发包人的管理要求，并采取有效措施及时清扫以保持施工过程因车辆、材料等出入学校对非施工场所、道路等造成的污染并，并加强对现场操作的安全管理。保持现场和工程井然有序。
C. 在工程实施的整个过程中，为了保护工程或为了学校师生人员的安全及方便，在必要的时间和地点，或在监理工程师和有关主管单位提出要求时，提供并维修照明、护栏、警告标志及守卫设施等。
D. 城市卫生管理：及时协调业主办理的有关施工场地交通、环卫和施工噪音管理等手续，遵守某市的地方法规，服从行业主管部门的管理并办理各项手续。
E.现场除留看管材料人员外，其余施工人员住舍均在场外租房解决。
第三章 主要施工方法
3.1、总体施工顺序
本工程的工期较紧，要投入足够的人力、物力、财力，以确保工程目标的实现。
3.2主要分部施工工艺流程
3.2.1毛石挡土墙工程
挡土墙施工工艺流程：测量放样——→基槽土方开挖——→毛石基础砌筑——→毛石挡土墙砌筑——→挡土墙内侧块石、粘土回填、夯实。
1、毛石基础施工方法：
1）基础砌筑前，应先检查基槽（或基坑）的尺寸和标高，清除杂物，并打好底夯。接着进行基础放线，放出基础轴线和边线，立好基础皮数杆，皮数杆上标明退台及分层砌石高度。皮数杆之间要拉上准线。
2）砌阶梯形基础，还应定出立线和卧线，立线是控制基础每阶的宽度，卧线是控制每层高度和平整，并逐层向上移动。
3）砌第一层石块时，基底要坐浆。石块大面向下。选择比较方正的石块，砌在各转，再砌里，外面的石块，称为面石，最后砌填中间部分，称为填腹石。砌填腹石时，应根据石块自然形状交错放置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的石块放入，用小锤轻击，使石块全部挤入缝隙中。禁止先放小石块后灌浆的方法。
4）接砌第二层以上石块时，每砌一石块，应先铺好砂浆，砂浆不必铺满、铺到边，尤其在角石及面石处，砂浆应离外边约4~5cm，并铺得稍厚一些，当石块往上砌时，恰好压到要求厚度，并刚好铺满整个灰缝。
5）灰缝厚度宜为20~30mm，砂浆应饱满。
6）阶梯形基础上级阶梯的石块应至少压砌下级阶梯的1/2，相邻阶梯的毛石应相互错缝搭接。
7）基础的最上一层石块，宜选用较大的毛石砌筑。基础的第一层及转角处、交接处和洞口处，应选用较大平毛石砌筑。
8）有高低台的基础，应从低处砌起，并由高台向低台搭接，搭接长度不小于台阶总高。
9）毛石基础的转角及交接处应同时砌起，如不能同时砌筑又必须留搓时，应砌成斜搓。
10）毛石基础每天可砌高度应不超过1.2m。
2、毛石墙施工要点：
1）从石料中选取在应砌位置上适宜大小的石块，并有一个面做为墙面。如石料有下凸部应用铁锤打掉。
2）在转角处，应采用有直角边的石料，将其直角边砌在墙角一面，据长短形状纵接横搭砌入墙内。
3）在丁字接头处，要选取较为平整的长方形石块，长短纵横砌入墙壁内，使其在纵横墙中，上下皮能相互搭砌。
4）毛石墙砌筑前，应根据墙的位置及厚度，在基础顶面上放线，并立皮数杆，拉上准线。
5）毛石墙的第一皮石块及最上一皮石块应选用较大平毛石砌筑，第一皮大面向下，最后一皮大面向上。其它各皮要做到犬牙相错搭接紧密。上下石块要相互错缝，内外搭接。墙中不应放铲口石和全部对合石。
6）毛石墙砌筑方法和毛石基础相同。
7）毛石墙每天的可砌高度，不宜超过1.2m。
8）毛石墙的转角处及交接处应同时砌起，如不能同时砌起必须留槎时，应留置斜槎。
9）毛石墙每皮高度应控制在300~400mm，灰缝应控制在20~30mm左右。
10）毛石墙必须设置拉结石。拉结石应均匀分布，相互错开，一般每0.7m2墙面至少设置一块，且同皮内的中距不大于2m。拉结石长度，如墙厚等于或小于40cm，应等于墙厚；墙厚大于40cm，可用两块拉结石内外搭接，搭接长度不小于15cm，且其中一块长度不小于墙厚的2/3。
11）毛石墙每砌1.2m高必须找平一次。找平的方法是：当接近找平高度时，注意选石和砌石，到找平面应大致水平，也就是大平小不平，而不可用砂浆和小石块来铺平。
12）砌筑毛石挡土墙时，毛石的中部厚度不宜小于20cm；每砌3~4皮为一个分层高度，每个分层高度应找平一次；外露面的砂缝厚度不得大于40mm，两个分层高度间的错缝不得小于80mm。
13）各段挡土墙横断面尺寸及坡度不同，施工时须注意控制坡度尺寸。
14）变形缝的设置，挡土墙15m左右设一道，缝宽为20mm，缝中应以浸透沥青的木板或沥青麻丝等沿缝内、外、顶三方填塞，填塞深度10~15mm。
15）排水孔的设置：挡土墙排水孔间距为2m，纵横交错布置，最下排孔距地面300mm，孔眼向外倾斜5%的坡度，墙内侧反滤层的作法见挡土墙断面图，围墙基础排水孔作法亦相同，墙高4m以下可只设一道。
3.2.3、 门卫及设备用房主要分部工程施工顺序：
(1) 基础部分：放样→土方开挖→素砼垫层→条型柱基→基础梁→回填土。
(2) 主体部分：
框架结构：放样→绑扎柱筋→支柱梁、板模→浇柱砼→绑扎梁板筋→浇梁板砼→砼养护。
4.2地基与基础工程：
4.2.1 土方开挖
① 开挖机械
为加快进度，基础土方开挖时采用机械开挖为主，人工修整为辅。
② 开挖方法：
（1） 测量定位：
根据建设单位提供的座标控制点测设开挖范围，把水准点引入场地周围及其场地内，对场外控制点进行保护，建立测量复核，保护制度，测设的角桩及现场用的水准点应经建设单位复核后方可使用。基础工程根据施工图现场轴线控制点，认真进行测量放样，测出基础准确位置，用白灰标志开挖边线进行开挖，边开挖边核对轴线位置及开挖深度，不得超挖。
（2） 土方开挖：
采用反铲挖掘机由上而下开挖，机械大开挖，开挖时分层挖至基底。开挖时在基底以上留30cm采用人工开挖，以免超挖造成基坑土层承载力下降，开挖的土方部分留作以后回填土，剩余的土方及时外运。
4.2.2基础施工。
①基坑土方完工后，应组织工人进行清槽并按测量轴线及尺寸进行修边，人工清槽完工后，基槽必须验收后，方可继续施工，垫层砼在基坑验槽后应立即浇筑，以免地基土被扰动。
② 垫层砼浇筑采用平板式振捣器，随浇随捣，振捣器移动时应成排依次振 捣前进，前后位置和排与排间距应相互搭接300—500mm，同时做好垫层厚度和标高的复测，严禁过振。
③ 垫层达到一定强度后，在其上放线、支模，铺放钢筋网片。上下部垂直钢筋应绑扎牢，并注意将钢筋弯钩朝上，柱的插筋，下端要用90度弯钩钢筋网片扎牢，按轴线位置较核后用点焊固定，并用方木架成十字形，将插筋固定在基础或模板上，底部钢筋网片保护层垫块的厚度应符合设计及规范要求。
④ 基础由侧板、斜撑、平撑组成，侧板可用长条木板加钉竖向木档拼制，也可用短条木板加横向木档拼成，斜撑和平撑钉在木桩和木档之间。
⑤ 模板在安装时，先在基础垫层上弹出基础边线，再把侧板对准边线垂直竖立，校正调平无误后，用斜撑钉牢，较长的基础可先立基础两端的两块侧板，校正后再在侧板上口拉通线，依照通线再立中间的侧板，当基础侧板高于基础台阶的高度时，可在侧板内弹出准线，作为浇筑砼的标高。
⑥ 基础上的插筋，要加以固定，保证插筋位置的正确，防止振捣砼时发生位移，砼浇筑完毕，外露表面应覆盖浇水养护。
⑦ 在浇筑基础砼前，模板和钢筋上的垃圾，泥土和钢筋上的油污等杂物，应清除干净，模板应浇水加以润湿。
⑧ .柱基砼浇捣时应搭设好施工路架,防止碰撞柱插筋造成移位,砼浇捣时应设溜槽，不能使砼从基坑顶上自由散落，浇捣时要求每个承台一次浇捣完毕，选用插入式振动棒振捣，插入式振动棒注意“快插慢拔”方法，浇筑时必须分层浇筑，要求每层少筑厚度不大于30cm，浇上一个浇注高度时，要对下面砼进行二次振捣，确保砼振捣密实，要求操作工人对砼表面进行人工修整，确保表面平整，棱角分明。
4.2.3 回填土：
基础经验收合格后开始回填土，回填时应在基坑相对两侧或四周同时进行，材料采用含水量低的干粘土，回填土应夯实，每层厚度300mm夯至200mm。
4.2.4施工注意事项：
1、 基础施工如遇雨季应沿建筑物四周设明沟进行有组织排水。
2、 基础土方开挖至设计标高后，及时通知设计院、业主、地勘院验槽，尽快浇砼垫层，避免基底土质受扰动，杜绝雨水浸淋。
3、 安装模板前检查基础垫层标高及中心线位置，弹出基础边线，基础模板面标高须符合设计要求。
4、 回填土的最优含水量为19-23%，含水量过大的可翻动风干降低，含水量偏低洒水湿润，下层填土检验合格后，方可进行上层土的填压。
3.2.4、设备用房工程
.1钢筋工程
钢筋工程为砼结构分部工程中的一个分项工程，应符合砼结构工程施工及验收规范。本工程钢筋采用Ⅰ级钢（Ф），Ⅱ级钢（Ф）两种，钢筋在场外机械加工成型，现场人工绑扎。
准备工作
钢筋工程是保证整个建筑物结构安全的关键，所以在施工前应认真学习设计图纸，领会设计意图，在弄清结构配筋的项目，着手进行钢筋抽筋翻样，确定作用部位，断料尺寸、规格、数量等。经复核无误后交付加工制作，绑扎前根据图纸要求核对配料样本并检查已加工的钢筋是否齐全、准确，避免造成中途待料停工，安装时必须进行技术交底，明确绑扎顺序、方法以及注意事项，钢筋绑扎设专人管理，专人指挥安装。
1. 钢筋的锚固与搭接除满足结构设计要求外，要注意满足抗震防烈7度的结构要求。
2. 钢筋保护层：保护层采用水泥砂浆垫块，厚度应符合设计要求，板为20mm，梁30mm，柱30mm，在垂直方向使用垫块时，可在垫块中埋入20号铁丝。
3. 钢筋工程属主体的主要工程之一，在砼浇筑前应对钢筋及预埋件进行验收，并做好隐蔽工程记录。
4. 钢筋锚固、搭接长度：锚固长度当砼强度等级≥C30时，Ⅰ级钢筋为大于20d，Ⅱ级钢筋为大于30d，当砼强度等级为C25时，Ⅰ级钢筋为大于25d，Ⅱ级钢筋为大于35d，搭接长度Ⅰ级、Ⅱ级分别为大于1.2La（La为最小锚固长度）。
5. 钢筋现场绑扎：本工程结构钢筋使用品种少，钢筋制安总量约5吨。
7.柱、梁板钢筋在场地加工棚加工好后，按照不同使用部位挂牌堆放整齐，做好安装、绑扎前准备工作，楼层放样完、钢筋调正后，即运至楼层进行施工。
8.钢筋连接：框柱主筋连接时分两个截面，各占50%， 第一截面距楼板面第一层为1000，其余各层为500，第二截面距第一截面面500；梁面筋接头在跨中1/3范围内，底筋设在支座范围，板筋采用搭接接头，接头位置同梁筋设置，同一截面接头不超过50%。配筋下料时按以上规定的位置计算尺寸。
钢筋焊接外观质量检验应符合下列要求：
① 对焊前应清除钢筋端头约150mm范围的铁锈污泥等。
② 不同直径钢筋对焊，其两截面之比不宜大于1．5倍。
③ 焊接场地应有防风防雨措施。
④ 接头焊包应饱满和比较均匀，钢筋表面无明显烧伤等缺陷。
⑤ 接头处钢筋轴线的偏移不得超过钢筋直径的0．1倍，同时不大于2mm。接头处弯折不得大于4度。
① 框架柱筋绑扎
柱筋安装顺序：放样→调整→焊接→划线→套箍→绑扎。
a. 柱钢筋：首先凿除浮渣残石后，冲洗干净，再弹上墙板边线，对冲斜或间距不正的钢筋进行纠正。
b. 绑扎完成后再挂上保护层垫块,箍筋根据抗震要求加工成130°弯钩，弯钩平直段长度不得小于10d。
c. 柱筋总数为4根时，可在同一水平面上焊接，当大于4根时，应在两个水平面上焊接，相邻两个水平面距离不得小于1个LD，焊接采用电渣压力焊，焊接接头应在现场按规定取样送试验。
d. 当柱截面有变化时，其下层柱在上层板节点内部分，必须在扎梁之前先进行收缩准确，其柱筋直径有变化时，严格按节点要求进行留置和插设。
e. 防止柱筋移位的措施
① 浇捣柱砼之前，在离楼面1m高左右绑扎好两三排柱箍筋。
② 注意保护层预制块不要被碰落。
③ 把柱角的主筋使用Ф6拉钩固定在模板上。
② 梁与板的钢筋绑扎施工方法：
（一）梁、板钢筋绑扎方法：
钢筋绑扎之前，会同有关人员对梁、板的截面尺寸、标高、平整度等进
行全面检查，符合要求后，方可绑扎。
1、一般是先梁筋后板筋，先主梁后次梁的绑扎顺序。 节点钢筋绑扎：梁板和柱子抗震箍绑扎：应按图纸设计的要求或规范要求加密。先铺好梁底筋，然后套柱子加密箍，再铺梁面筋，套梁箍筋，最后按间距绑扎，柱内加密箍也必须按图纸要求绑扎。
2、主次梁交叉点绑扎：主次梁处骨架往往超出板厚，为确保梁板面保护层满足设计要求，与常规施工不同，次梁面筋应从主梁面筋下穿过（事先应征得结构设计师同意）或对梁箍筋高度作适当变化，以确保该处钢筋不露筋。
3、钢筋绑扎需要木工及架子工的配合，一方面钢筋绑扎时应为木工支模提供空间，并提供标准成型的钢筋骨架，以使木工支设模板时，能确保尺寸及位置达到要求；另以方面，模板的支设也应考虑钢筋绑扎的方便，待绑扎以及垫块放置均已完成后梁侧板方可封模。另必须重视安装预留予埋的适时穿插，及时按设计要求绑附加钢筋。确保预埋准确，牢固牢靠，作好看护工作。
4、班组配合：为避免水、电预埋工序交叉影响钢筋位置准确，在底板钢筋完成到一定工作面时，水电工序及时插入预埋铺设，若碰到钢筋过密使管道无法穿过时应与钢筋班组协调，直至会同设计单位处理解决。切勿乱撬乱断钢筋，影响结构受力。施工过程中各班组之间紧密配合，以确保各施工段的工期、质量、安全。
（二）钢筋安装质量检查
a. 根据设计图纸检查钢筋的钢号、直径、间距、根数是否正确，特别要注意负弯筋位置的正确性。
b. 检查钢筋接头的位置及搭接长度，锚固长度及构造要求是否符合设计要求，同时绑扎接头受力钢筋截面面积占受力钢筋总截面面积百分率，应符合下列要求。
受拉区不得超过25%。
受压区不得超过50%。
c.检查砼保护垫块是否符合要求。
d.钢筋表面不允许有泥砂、油渍和颗粒状铁锈，钢筋绑扎是否牢固，有无松动变形现象。
e.钢筋位置的允许偏差不得大于《建安工程质量验评标准》的有关规定。
4.3.2模板工程
模板工程为砼结构分部工程中一分项工程，应符合砼结构工程施工及验收规范，施工时应严格按照要求并参考以下几点进行施工，确保模板位置准确，强度稳定性达到要求，接缝严密，表面平整，不漏浆，为爆模。
材料选用：本工程模板采用钢管支撑，模板均采用七合胶合板和松木板配合使用。楞木截面采用为50×100。搭设支撑架时一定要能保证支撑的稳定性 。
1. 柱模板安装
① 采用制成型的柱木模周转使用，安装柱模时，应先在基础顶面上弹柱轴线及边线，同一柱列应先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线边线。
② 按照边线先把地部方盘固定好，然后再对准边线安装柱模板，为了保证柱模稳定，柱模要用水平撑，剪刀撑拉结固定。
③ 柱模安装时要预留清扫口。
④ 柱筋采用木质箍，间距不得大于500，柱底部第一道箍离地面或楼面的距离不得大于200mm。
2. 梁板板安装：
① 钢管支撑架搭设→排放楞木→对出梁位置轴线和水平线。
② 底模按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平，主次梁交接时，先主梁起拱，后次梁起拱，梁跨度在4m或4m以上时，在梁模跨中起拱，起拱高度为梁跨的2‰—3‰。
③ 梁下支柱支承在基土面上时，应对基土平整夯实,满足承载要求，并加木垫板，确保砼在浇筑过程中不会发生支柱下沉，支柱底垫采用厚度不小于40mm ，宽度不小于200m的通长垫板，用木楔调整标高。
④ 梁侧模板，根据墨线安装梁侧模板，压脚板，斜撑等，梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁确定。
4.3.3砼工程
砼工程为砼结构分部工程中的一分项工程，应符合砼结构工程施工及验收规范。
1.砼要求
本工程主要砼采用非泵送商品砼，施工严格控制坍落度水灰比，以确保砼的质量。
2.砼浇筑
① 浇筑前应对模板浇水湿润，柱模板的清扫口应在清除杂物及积水后再封闭。
② 框架柱：砼浇筑一个施工段内的每排柱子从两瑞同时开始向中间推进不可从一端开始向另一端推进，预防柱子模板逐渐受推倾斜使误差积累难以纠正。柱砼入模处，每处配备1只插入式振动器，振捣时快插慢拨，振动时间以不冒气泡为止，插入深度为进下层砼20～30cm。柱砼浇灌速度控制在3m/h左
