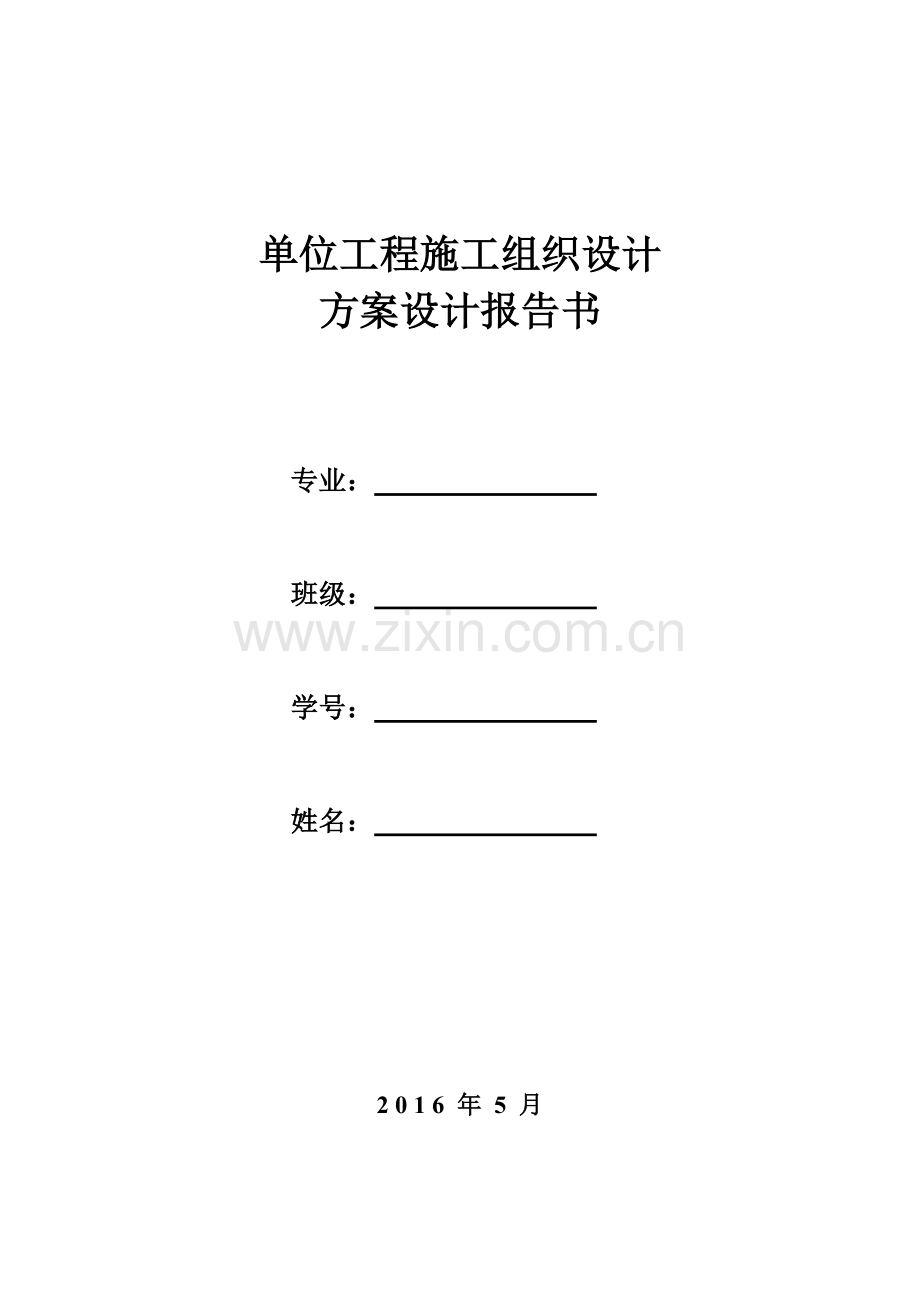

单位工程施工组织设计实训作业单位工程施工组织设计方案设计报告书专业： 班级： 学号： 姓名： 2 0 1 6 年 5 月建筑施工组织课程设计任务书一、工程已知条件（一）工程建设条件本工程为XXXXXXXXXXXX，经上级主管部门批准，投资70万元。工程由何方建筑设计院设计，施工图纸齐全。基建用地已落实，施工执照已办理。经工程招标、投标后，已择定为何方第二建筑工程公司承包建造，甲、乙双方已签订工程建设合同。（二）建筑设计说明 本工程为砖混结构，六层楼，建筑面积为3518.6平方米。由三个标准单元组成,其单元标准层平面、立面、剖面（略）及主要尺寸、层高、总高（长约57.3m，宽约10.4m，层高3.0m，总高约16.8m）。主要装修标准为： 1.门窗：外墙面上为铝合金门窗，内墙面上为木门窗； 2.楼地面：底层素土回填夯实，其上做60厚100号混凝土垫层；楼地面面层均为30厚豆石混凝土提浆压光，水泥砂浆踢脚线，高100，卫生间地面为300*300地砖。 3.内墙及板底：墙面为中级抹灰；板底为混合砂浆板缝抹平；墙面及板底刷白色106涂料两遍，墙再刷浅绿（奶黄、浅蓝）色涂料两遍，高2400；厨房间墙面做1200高水泥砂浆墙裙，上刷浅色调和漆两遍。灶台贴白色瓷砖，卫生间墙面贴300*600瓷砖：高1500；客厅及居室做窗帘盒。 4.楼梯：钢筋花格栏杆：木扶手，其上刷黑色调和漆两遍；1：2水泥砂浆踏步板楼梯平台抹面，踏步板底喷大白浆两道。 5.外墙面：1：2.5水泥砂浆打底，米黄色弹涂面层；屋面檐口及雨蓬立面做白色水刷石；阳台立面做浅绿色水刷石；阳台及楼梯间的花格块、阳台栏杆立面、檐沟底、雨蓬底、窗台两侧面刷白色外墙涂料两遍；1：2水泥砂浆勒脚，高600工程塑料水落管；混凝土散水坡，宽800；砖砌明沟，砂浆抹面； 6.屋面：屋面板上做1：2.5水泥砂浆找平层、冷油层及二毡三油一砂防水层；上砌120120180小砖墩，纵横间距500，上铺预制隔热板（50050030），砂浆勾板缝； 7.油漆：窗及楼梯栏杆刷防锈漆两道。再刷浅绿色调和漆两遍；木门窗嵌赋砂平后，刷米黄色调和漆两遍。 （三）结构设计 1.基础：混凝土垫层，厚200；其上做砖砌大放脚条形基础；其上设地圈梁一道；基础埋深1.45米，室内地面底层标高0.00米，室外地面标高0.30米； 2.墙身：标准砖砌筑，厚240；卫生间隔墙120； 3.厨房、卫生间为现浇钢筋混凝土板，厚60；其它均为预制空心板； 4.圈梁：每层设置圈梁盒构造柱； 5.雨蓬、檐沟板：现浇钢筋混凝土； 6.楼梯：墙承式悬臂板；楼梯平台为预制空心楼板。二、施工已知条件 本工程建于厂外生活区，有道路可通至施工现场，交通方便；工程南边有空地一块，可作为本工程施工使用；家属生活区内有水、电可接出，能满足施工使用，可不设变压器。 土壤为三类土：地下水位：最低为3.00米左右，最高为1.60米左右。 施工工期：2013年6月1日开工，2013年11月30日竣工，79月为雨季，除了星期日、节假日及雨天等时间，实际施工作业大约为150天左右。 施工期内，最大日降雨量约80毫米，雨季时，总降雨量约700毫米；最高气温约38（八月），最低气温约10左右（十一月）；常年主导风向，北偏西，最大风力：阵风约8级。 本工程所需各种钢筋混凝土预制构件、木门、窗可委托给公司所属构件加工厂预制；铝合金门窗可向市内铝合金门窗厂委托加工订货或安装。 现场所需各种工程材料均由公司材料科负责供货至施工现场；所需机具设备及劳动力均能满足施工需要。三、本工程各分部及其分项工程划分及其工程量、单位、综合平均产量定额如表 1所示。 本工程各分部分项工程及其工程量、单位、产量定额 （表 1）序号分部分项工程名称单位工程量产量定额备注一基础工程1基槽挖土 m3 333 3.52混凝土垫层 m3 66.7 0.73砌筑砖基础 m3 142.3 1.24浇注混凝土地圈梁 m3 17.2 0.45基槽和室内回填土 m3 198 4.0二主体结构工程 6脚手架搭拆 m2 2276.0 19.87砌筑砖墙（花格块） m3 720.3 1.05砌阳台栏杆8现浇雨蓬、圈梁、楼板 m3 34.5 0.39吊装预制楼板、嵌板缝 m3 1353/10.785/0.1三屋面工程10水泥砂浆找平层 m2 614.2 2111刷冷底子油 m2 614.2 5212二毡三油防水层 m2 614.2 2013砌隔热板小砖墩 m3 2.2 0.3514铺设预制隔热板 块 780 80四室内装修工程15铝合金门窗及木门窗框安装 m2 921 1216底层地面混凝土垫层 m3 25.3 0.817搂、地面面层 m2 1893.7 1518内墙面抹灰 m2 2419.4 1219木门窗扇安装 m2 170.4 720现浇混凝土阳台栏杆 m 346.5 0.221楼梯平台、踏步抹灰 m2 121.4 2.522贴瓷砖、马赛克 m2 360.5 3.523板底嵌缝抹平、刷涂料 m2 5964.4 5024装钉窗帘盒、挂镜线 m 1396.5 3525油漆 m2 1191.2 7.526玻璃 m2 514.8 10五室外装修工程 27外墙面抹灰 m2 1389.7 6.328水落管 m 122.4 1029勒脚、散水 m2 107.3 8.530明沟 m 136.6 6.531其它零星工程六水电、煤气、卫生设备32水、煤气管道安装33电器设备安装34卫生设备安装套四、课程设计内容 （一）工程概况（二）工程特点（三）工程施工方案（四）工程施工质量（五）工程施工进度计划（六）工程施工现场平面布置图（七）工程施工各种资源需要量计划表 建筑施工组织课程设计指导书一、目的要求 单位工程施工组织设计，是一次综合性、实践性的教学环节。通过本设计使学生将学的有关课程的基本理论和专业技术知识进行一次比较全面的综合应用。同时做到理论联系实际，使学生进一步掌握本课程教学大纲的基本知识、基本理论、基本技能的要求。基本上学会单位工程施工组织设计的编制程序、内容、方法和要求，以培养学生分析问题和解决问题的能力。二、设计内容指导 设计标题：XXXXXXXXXXXXXXXXXX施工组织设计（一）介绍工程概况 使用简洁通顺的文字及工程平、立、剖面等简图，说明工程的建设条件、建筑、结构设计概况、施工条件等基本内容。使编制者掌握工程特点和要求，因为它是选择施工方案、编制进度计划、设计现场施工平面布置图的前提和依据；同时给审批者对工程概况、施工条件等有一个基本的了解，以便对选择的施工方案和施工组织设计和质量作出正确的评价和审批。概况可按下列内容编写：1.工程建设概述 说明拟建工程的建设、设计、施工单位；工程性质和用途；工程结构类型、面积和投资；施工图纸；工程建设地点、现场情况、“三通一平”；施工执照、施工合同签订内容。2.建筑设计概况 说明拟建工程平面形状、层数、建筑主要尺寸、高度等，可用平、立、剖面简图表示；各主要分部分项工程建筑装修标准、材料、做法要求等。其中若有新材料、新工艺等装修和工程量大、施工难度大、要求高的可突出说明。3.结构设计概况 说明拟建工程基础设计特点、埋深等；主体承重结构性质、类型、材料、构件特点；预制及现浇构件分类、名称；最大构件重量及吊装高度；新结构、新材料、施工难度大、工程要求精度高的可突出说明。4.施工条件介绍 说明施工现场水、电、临时设施等条件；开竣工日期，气象及自然环境等条件；交通运输及技术、物资供应条件；土壤、地质、水文等条件；材料供应、构件加工、施工机具、技术工种工人等条件；现场各种临时设施、现场道路交通、排水、冬、雨期施工等情况。（二）工程特点分析及施工顺序 对工程施工特点进行分析是为了明确单位工程施工的重点、难点所在。针对主要问题和矛盾解决问题。在分析特点以后，提出主要分部分项施工顺序，这些是选定施工方案的基础，也是指导编制施工进度计划和设计施工平面图的依据之一。 1.工程施工特点分析 本工程为砖混结构宿舍，是大量常见类型的工程。其特点分析可按砖混结构和施工的一般特点和现场的施工条件等写出分析，作简要的说明。 2.主要分部分项工程的施工顺序 对拟建工程的建筑、结构设计的情况，先决定划分为哪几个分部工程，确定其顺序。 对每个分部工程，根据图纸设计、施工组织技术要求等，可划分为哪几个分项施工过程，并确定它们施工的先后顺序。 本工程各分部分项工程划分，可参见表 1 所列，必要时，某些相邻的过程可作适当合并以减少施工过程数过多。如屋面工程中的“冷油层”与“防水层”可合并；砌砖墩与“铺架隔热板”可合并，但由于定额水平或计量单位不同，所以劳动量要分别计算，然后再汇总或按综合定额计算合并。 在划分主要分部分项的基础上，根据施工先后工艺要求，编绘出各分部分项工程的施工顺序框图，为编排单位工程施工进度计划打下基础。三、施工方案的选择施工方案的选择是单位工程施工组织设计的主要内容。它直接影响到工程施工的进度和经济效益及工程的施工质量、安全等，要十分重视。从原则上说，各分部分项工程的施工，可以选择不同的施工方法，不同的流水段划分，不同的施工组织安排，不同的施工机具等。应当作必要的技术经济分析和计算，并作出比较以后，最后选择可行的经济的合理的施工方案。（一）工程施工总部署本设计，工程施工部署可指出以下几点： 1.整个工程施工可划分为几个阶段，各阶段控制工期； 2.工程所需各种预制构件及半成品等，加工、订货的条件和方式； 3.各种主要施工机具及劳动力等技术物资解决办法；土建与专业施工配合协作关系； 4.流水施工组织方法，本工程建议采用“分别流水法”组织施工； 5.根据施工条件及施工需要，确定现场生产、生活等各种临时设施需要量，搭建的内容、要求和面积大小等。 本设计中，要求的临时设施由学生自定。（二）主要分部分项工程施工方案选择 1.基础工程施工方案 主要确定以下内容： （1）基础工程包括的各项施工内容及名称； （2）基础工程流水段的划分。本工程可划分为23段，并作单线简图表示流水段划分界限、流水段编号；说明流水施工起点及流水方向； （3）主要分项工程的施工方法； （4）主要技术措施及施工要求。如：排水措施、模板种类及支模要求；回填土夯实要求；土方现场堆置及余（弃）土外运要求等； （5）基础工程施工机具的选择：名称、数量、规格、型号等。 2.主体结构施工方案 （1）主要分项工程内容名称； （2）流水断划分及段数，计算节拍，用单线简图说明流水段、断数、流水方向； （3）脚手架类型选择、步距及步架数； （4）垂直提升及起重吊装机具选择。本工程可选择轻型塔吊，说明塔吊数量、高度、吊杆长度，回转半径、布置位置等。 （5）各现浇构件支模方法，悬臂楼梯踏板在施工时，其悬臂端的支撑方法； （6）主要技术、组织措施及施工要求； （7）施工中其它施工机具的选择。 3.屋面工程施工方案中列出下述内容： （1）屋面工程包括的施工项目内容； （2）本工程屋面面积不大，可分段作整体施工； （3）施工中檐沟找坡、找平层、水落管口安装、防水层等施工要点、技术措施等。4.室内装修工程施工方案 主要确定下列内容： （1）室内装修工程包括的各项主要施工内容、名称；确定它们先后施工的流水顺序； （2）流水段划分及段数、流水顺序及方向，用单线的简图表示； （3）室内装修各施工项目主要是手工操作为主。指出主要施工项目，如地面、墙面抹灰等的操作要求、技术与组织措施；砂浆、豆石混凝土输送到位的方法、输送口及组织措施等； （4）需要的施工机具选择，如电焊机等。 5.室外装修工程施工方案 指出下列内容： （1）包括施工过程的内容、名称、施工顺序，从檐口开始，自上而下进行； （2）主要施工内容操作要点和技术、组织措施； （3）结合地区施工特点和当地自然、气象条件等，施工中需要指出的注意事项。 6.水、电、卫、气安装工程 这项施工主要由水、电施工队负责。指出与土建施工配合过程及配合要求。如基础工程施工时，地下管道和主体结构施工时，穿墙过板的管孔预留，如何配合，避免二次凿墙、打洞等，确保施工质量。 注意：以上各分部工程施工方案的文字叙述，要简明扼要，有的可用图示说明，文字从简。四、工程施工质量与安全措施（一）施工质量措施结合工程施工内容、特点、要求、选择的施工方案、当地条件和实际情况，分别提出对各种原材料质量要求的实验；各种构件、半成品的质量要求，混凝土、砂浆试块取样及强度检验，各主要工种工程质量要求及检查、验收；建立质量检查员及推行全面质量管理小组；冬、雨季施工时，保证施工工程质量的有关技术、组织措施。（北方寒冷地区，可详述冬季施工质量保证措施；南方雨季地区，可详述雨季施工质量保证措施）（二）安全技术措施 结合地区特点分别提出高空、高架操作安全技术措施、施工机械安全操作要求；用电安全注意事项；现场安全教育、宣传方法及形式；建立安全检查制度；高温施工操作安全要求，防火措施；防暑、降温措施，雨季施工的安全检查等。 以上质量与安全措施，可分别说明，文字简练，重点突出，不要面面俱到。五、施工进度计划的编制 本工程施工方案总部署要求按“分别流水法”组织施工。因此，按横道图进度计划的要求（表式见教材所列），先分别编排各分部工程的流水进度表。作必要调整后，再将各分部工程作总的连接或并行搭接安排出整个单位工程施工进度计划表。 在编排各分部工程进度计划之前，可按照设计题 表一例各分部分项名称、单位、工程量、产量定额（供参考），各计算出每个施工项目所需劳动量（工日）或机械台班量（台班数），再确定各施工过程施工平均每天出勤班组人数（或先确定节拍），计算出各施工过程施工延续时间（或平均每天出勤班组人数）。在确定各施工过程班组人数时，要考虑流水段工作面大小及不同施工过程施工班组人数的组合要求。同时，先后施工的相同主要工种的施工过程（如砌筑砖基础与砌筑砖墙、挖土与回填土等）的班组出勤人数尽可能相等或相近，以求工种班组人数基本平衡，这考虑，比较符合施工的实际情况，避免工种先后不同施工过程班组人数变化悬殊，造成大进大出。 所以在整个单位工程进度计划初步编排出以后，应当做全面检查，做必要的反复调整，直到施工先后工艺顺序无错误、搭接安排正确，工期符合要求为止。最后在进度计划表下边绘出劳动力动态变化曲线。在教师指导下，也可编制带时间坐标的流水网络计划。此时，室内装修项目宜作必要的合并。编制流水网络计划图表形式，可参见教材选例图示。六、施工现场平面设计 （一）施工现场范围及已建、拟建工程等位置见图 5 所示； （二）图幅大小：2号图纸；比例：1：2001：400；用铅笔绘制，布置内容，其大小必须严格按照确定的比例绘图，图中主要布置尺寸或堆场面积大小均要求表明； （三）施工现场平面图以反映主体结构施工阶段的要求为准，结合基础阶段的施工要求进行平面布置设计； （四）设计布置内容，以选择正确的施工方案为依据。其内容有： 1.垂直提升、起重吊装机具布置；外脚手架；工人上下通道布置； 如选择塔吊方案，标明轨距及其中心线到外墙线的距离尺寸、塔吊半径及服务范围、砂浆、砖混凝土小车、放平台架位置； 2.混凝土、砂浆搅拌机布置；3.构件、砖、砂、石、架料、模板等堆场面积大小及其布置； 4.各项确定的生产、生活性临时设施布置，标明尺寸及名称； 5.现场道路交通布置，与场外相连接的出入口布置； 6.施工水、电管线布置； 7.其它需要布置的内容（主体施工阶段为准）。 现场施工平面图设计，应先绘草图，宜作出几个布置方案，再作分析、比较、综合出一个比较好的施工平面图设计。其基本要求是：方便施工、安全；规划布置合理，尽可能缩短水平运输距离；缩短临时道路、水电管线的布置长度；图面整洁、表达准确、注字工整。在图幅适当位置绘出“图例”，注明比例大小，有简要的文字说明等。 26
