外墙贴砖工程施工组织设计方案.doc

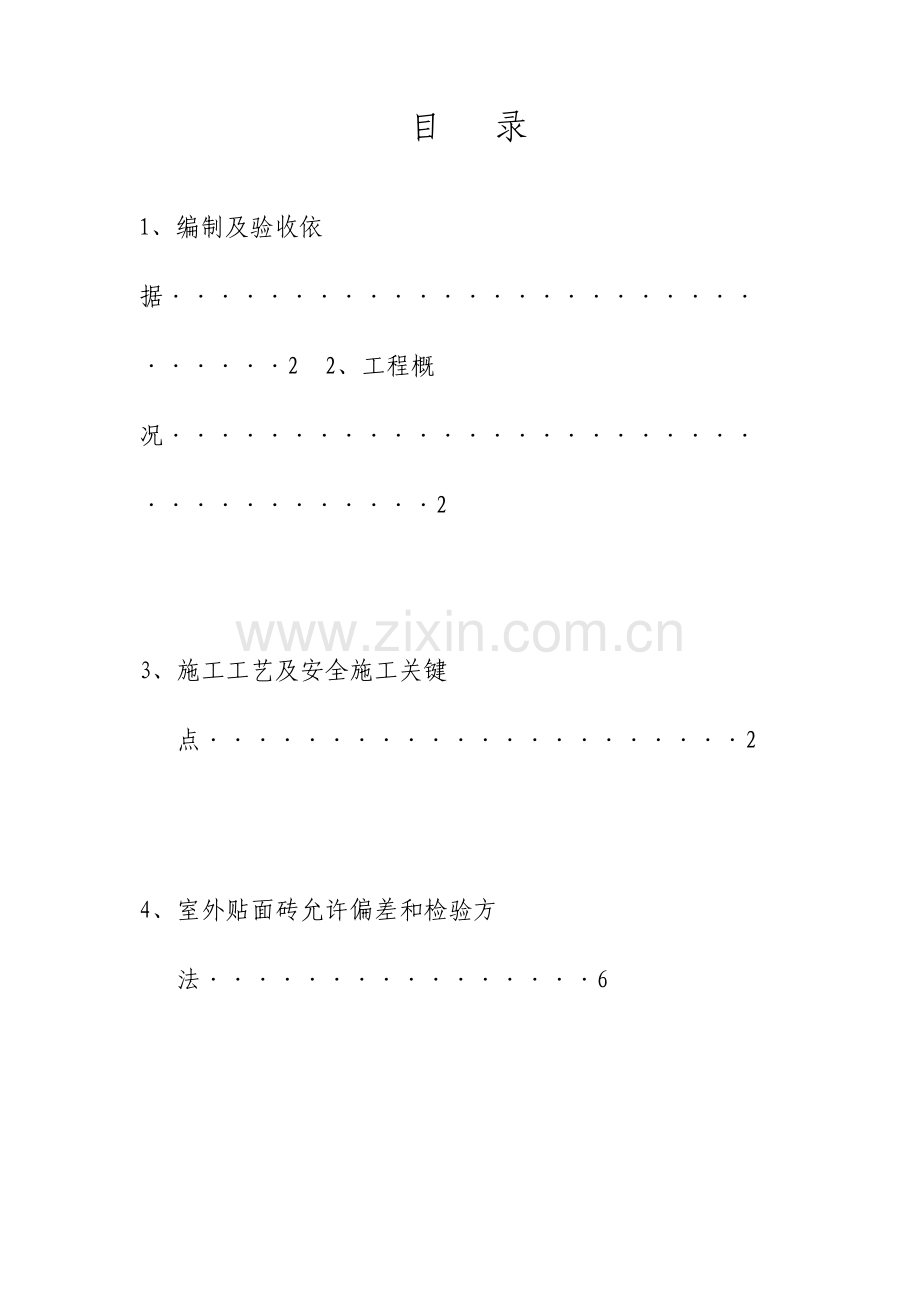

目 录 1、编制及验收依据2 2、工程概况2 3、 施工工艺及安全施工关键点2 4、 室外贴面砖允许偏差和检验方法6 5、 成品保护6 6、 应注意质量问题7 7、质量统计8 8、参考建设单位施工要求及施工标准9 1、编制及验收依据 （1） . 建筑工程施工质量验收统一标准GB50300- （2） . 建筑装饰装修工程质量验收规范GB50210 ； （3） . 建筑施工安全检验标准JGJ59-99 （4） . 预拌砂浆JG/T230- （5） .我企业与XX 地产集团XX 有限企业订立工程协议. （6） .施工现场实际情况. 2、工程概况 （1） .本工程为XXXX 城首一期3#、4#楼高层住宅，地处XX 市槐安西路广平街交叉口西南角，地上 33 层，地下 1层，首层层高3.3米，标准层层高3米. （2） .建设单位：XX 地产集团XX 有限企业 （3） .项目等级：一级 （4） .建筑性质：一类高层建筑 (5). 3#、4#楼建筑面积7.1565万平方米 （6） .建筑抗震设防类别：丙类（按7度设防）. （7） .建筑合理使用年限：50年. 3、施工工艺及安全施工关键点 （1） .工艺流程：（基层处理至抹底层砂浆工序由甲方分包单位施工） 弹线 排砖 浸砖 镶贴面砖 面砖勾缝与擦缝 （2） .操作方法： A. 弹线分格：待基层灰七成干时，即可按图纸要求进行分段分格弹线，同时亦可进行面层贴标准点工作，以控制面层出墙尺寸及垂直、平整。 B. 排砖：依照大样图及墙面尺寸进行横竖向排砖，以确保面砖缝隙均匀，符合设计图纸要求，注意大墙面、通天柱子和垛子要排整砖，以及在同一墙面上横竖排列，均不得有一行以上非整砖。非整砖行应排次要部位，如窗间墙或阴角处等。但亦要注意一致和对称。如遇有突出卡件，应用整砖套割吻合，不得用非整砖随意拼凑镶贴。 C. 浸砖：釉面砖和外墙面砖镶贴前，首先要将面砖清扫洁净，放入净水中浸泡2h以上，取出待表面晾干或擦洁净方可使用。 D. 镶贴面砖：镶贴应自上而下分段进行。在每一分段或分块内面砖，均为自下而上镶贴。从最终一层砖下皮位置线先稳好靠尺，以此托住第一皮面砖在面砖外皮上口拉水闰通线，作为镶巾标准。 在面砖反面宜采取1：2水泥砂浆或混合砂浆镶贴，砂浆厚度为6-10mm ，贴上后用灰铲柄轻轻敲打，使之附线，再用钢片开刀调整竖缝，并用小杠经过标准点调整平面和垂直度。 另外一个做法是，用1：1水泥砂浆加水重20%108胶，在砖反面抹 3-4mm 厚，粘贴即可。但此种做法其基层灰必须抹得平整，而且砂子必须用窗纱筛后使用。 另外也可用胶粉来粘贴段砖，其厚度为2-3mm ，用此种做法其基层灰必须更平整。 如要求面砖拉缝镶贴时，面砖之间水平缝宽度用米厘条控制，米厘条用巾砖用砂浆与中层灰暂时镶贴，米厘条巾在已镶贴好面砖上口，为确保其平整，可暂时加垫水木楔。 女儿墙压顶、窗台、腰线等部位平面也要镶贴面砖时，除流水坡度符合设计要求外，应采取顶面面砖压立面面砖做法，预防向里渗水，引发空裂；同时还应采取立面中最低一排面砖必须压底平面面砖， E. 面砖勾缝与擦缝：面砖铺贴拉缝时，用1：1水泥砂浆勾缝，先勾水平缝再勾竖缝，勾好后要求凹进面砖外表面2-3mm 。仿石砖竖缝为干挤缝，或小于2mm 内，应用白水泥配颜料进行擦缝处理。面砖缝勾完后，用布或棉丝水擦洗洁净。 (一)施工现场安全注意事项： 1.进入施工现场必须戴好合格安全帽，系好下额带； 2.禁止酒后作业； 3.现场禁止吸烟； 4.禁止私自拆除或移动防护设施，电器设备； 5.禁止追逐打闹； 6.禁止操作与自己无关机械设备； 7.高处作业必须系好合格安全带，高挂低用； 8.使用手持切割机必须戴绝缘手套。 (二)内（外）墙面砖、地砖粘贴 （1） 检验脚手板是否有空隙、有没有探头板,护身栏、挡脚板是否齐全, 确认合格后方可使用； （2） 作业过程中碰到有脚手架与建筑物拉接点禁止拆除，禁止攀爬外脚手架； （3） 脚手架上物料重量不得超出200/m2，集中载荷不得超出150/m2； （4） 无证人员不许升降人货电梯，上下电梯走专用通道口，禁止攀爬或蹦跳上下人货； （5） 废料、边角料不许随意抛掷，人货不得超载使用； （6） 遇有六级以上强风、大雨、大雾、应停顿室外高处作业； 4、 室外贴面砖允许偏差和检验方法 项次 项目 允许偏差（mm） 检验方法 外墙面砖 风墙面砖 1 立面垂直度 3 2用2m垂直检测尺检查 2 表面平整度 4 3用2m靠尺和塞尺检查 3阴阳角方正 3 3用直角检测尺检查 4 接缝干线度 3 2拉m5线，不足5m拉通线，用钢直尺检查 5 接缝高低差 10.5 用钢直尺和塞尺检查 6 接缝宽度 11 用钢直尺检查 5、 成品保护 5.1 要及时清擦洁净残留在门窗框上砂浆，尤其是铝合金门窗框宜粘贴保护膜，预防污染、锈蚀。 5.2 认真落实合理施工次序，少数工种（水、电、通风、设备安装等）活应做在前面，预防损坏面砖。 5.3 油漆粉刷不得将油浆喷滴在已完饰面砖上，假如面砖上部为外涂料或水刷石墙面，宜先做外涂料或水刷石，然后贴面砖，以免污染墙面。若需先做面砖时，完工后必须采取贴纸或塑料薄膜等方法，预防污染。 5.4 各抹灰层在凝结前应预防风干、暴晒、水冲和振动，以确保各层有足够强度。 5.5 拆架子时注意不要碰撞墙面。 5.6 装饰材料和饰件以及有饰面构件，在运输、保管和施工过程中，必须采取方法预防损坏和变质。 6、 应注意质量问题 6.1 空鼓、脱落： 6.1.1 预防砂浆受冻，在进行室外贴面砖操作时应保持正温。 6.1.2 基层表面偏差较大，基层处理或施工不妥，如每层抹灰跟太紧，面砖勾缝不严，又没有洒水养护，各层之间粘结强度很差，面层就轻易产生空鼓、脱落。 6.1.3 砂浆配合比不准，稠度控制不好，砂子含泥量过大，在同一施工面上采取几个不一样配合比砂浆，因而产生不一样干缩，亦会空鼓。应在贴面砖砂浆中加适量108 胶，增强粘结，严格按工艺操作，重视基层处理和自检工作，要逐块检验，发觉空鼓应随即返工重做。 6.2 墙面不平：主要是结构施工期间，几何尺寸控制不好，造成外墙面垂直、平整偏差大，而装修前对基层处理又不够认真。应加强对基层打底工作检验，合格后方可进行下道工序。 6.3 分格缝不匀、不直：主要是施工前没有认真按照图纸尺寸，查对结构施工实际情况，加上分段分块弹线、排砖不细，贴灰饼控制点少，以及面砖规格尺寸偏差大，施工中选砖不细，操作不妥等造成。6.4 墙面脏：主要原因是勾完缝后没有及时擦净砂浆以及其余工种污染所致，可用棉丝水刷洗，然后用自来水冲净。同时应加强成品保护。 6.5 窗台、窗顶贴砖不得做海棠角，其余地方通常也不应做海棠角，除不美观外，还有防水性差。 6.6 立面水平缝宽按8mm设置，竖直缝控制在2mm内设置，每层地面完成面位置设置一道水平缝25mm宽缝， 6.7 阴角位置用一砖压另一边砖做法， 6.8 贴砖时要确保窗框收边垂直度，且上下一条直线 不挫缝；不抢缝确保窗框上下层在同一垂直位置 ； 6.9 贴砖时依照墙面平整度，贴灰厚度通常控制在610mm 之间； 7、 质量统计 应具备以下质量统计： 7.1 面砖等材料出厂合格证。 7.2 本分项工程质量验评表。 7.3 室外面砖拉扒试验汇报单等。 8、 参考建设单位施工要求及施工标准 1、 外立面效果图外墙贴砖。 2、 三层以下有两种规格瓷砖：300*600仿石砖（简称大砖）和45*45 纸面砖（简称小砖），阳台线条（顶板标高以上）、飘窗板、腰线贴小砖。飘板立面三道小砖，上下各两道小砖。其余部位贴大砖（含封闭阳台）。 3、 小砖不用刀角，水平角压砖次序：上面立面下面。大砖必须刀角。 4、 窗户外台泻水坡道大于20% 。 5、 大砖采取水平工字型错缝粘贴，水平缝宽8mm ，竖直缝2mm 内。每层地面标高部位设一道25mm 宽缝。勾缝采取灰色勾缝剂。 6、 正式贴砖前先做样板，验收合格后大面积展开。样板部位：大砖在18轴阳角处，小砖选一飘窗或阳台。 7、 贴砖时要确保窗框收边垂直度，且上下一条直线 不挫缝；不抢缝确保窗框上下层在同一垂直位置 ； 8、 贴砖时依照墙面平整度，贴灰厚度通常控制在610mm 之间； 9、 贴砖时要依照每层排版来准确排砖，留缝缝隙必须按要求； 住宅裙楼外墙铺贴做法标准 关于住宅裙楼外墙材料铺贴做法要求,详细内容以下：一、小高层、高层住宅裙楼外墙材料及做法： 1、 门廊部分： 采取600300金麻石（光面、密缝）。 2、 裙楼除门廊以外部分：采取600300仿石砖； 水平工字型错缝铺贴，详细见本节附图。 二、别墅、多层住宅裙楼外墙材料及做法：采取600300国产砂岩； 水平工字型错缝铺贴，石边缘形做15mm切边，详细见本节附图。 附图： 住宅裙楼外墙材料铺贴做法标准图 1、 小高层、高层住宅裙楼外墙仿石砖铺贴做法： 2、 别墅、多层住宅裙楼外墙砂岩铺贴做法； 3、砂岩块切边做法示意图。 住宅裙楼外墙材料铺贴做法标准图别墅、多层住宅裙楼外墙砂岩铺贴做法：砂岩块切边做法示意图小高层、高层住宅裙楼外墙仿石砖铺贴做法：
