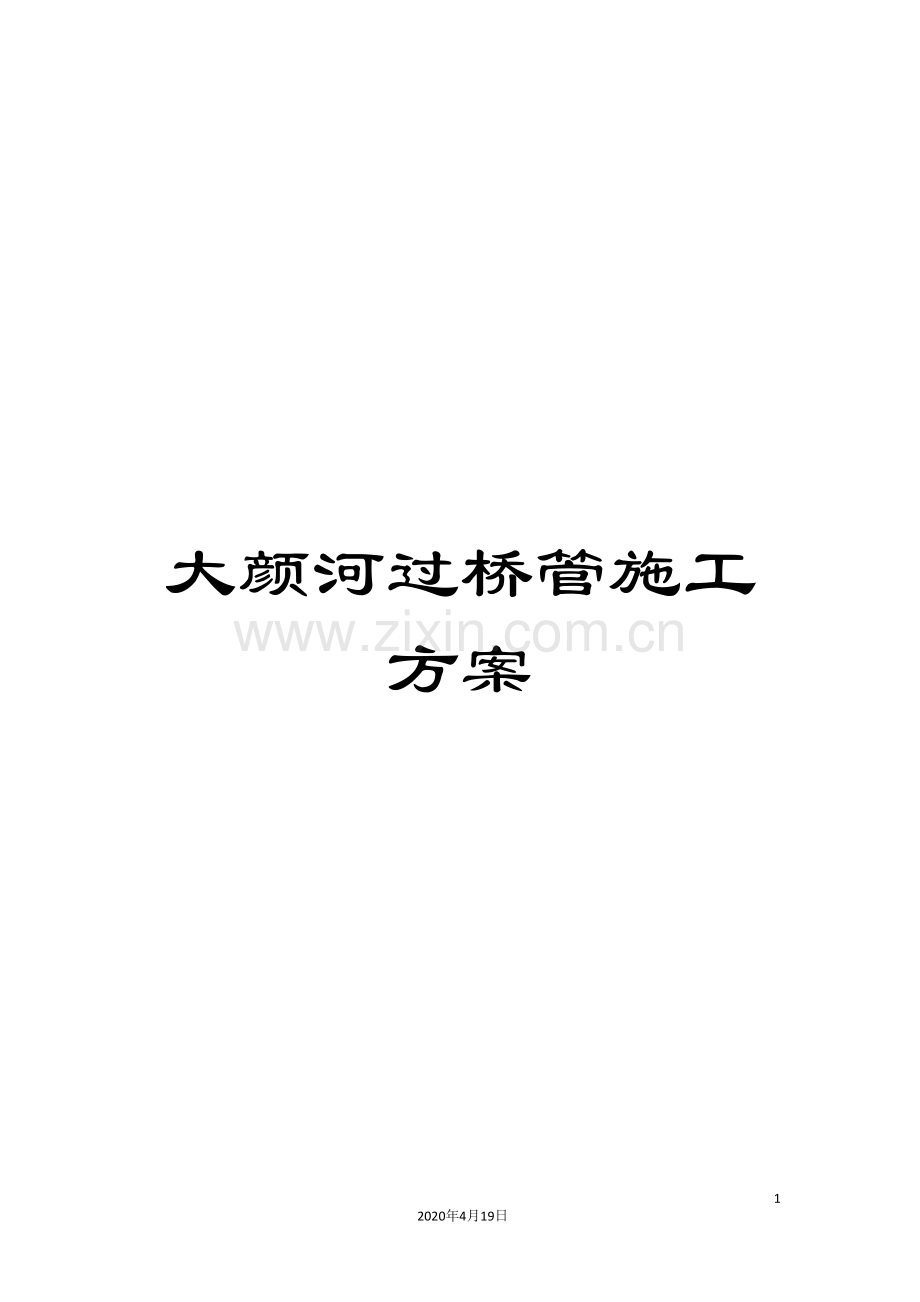

大颜河过桥管施工方案

19
2020年4月19日
文档仅供参考

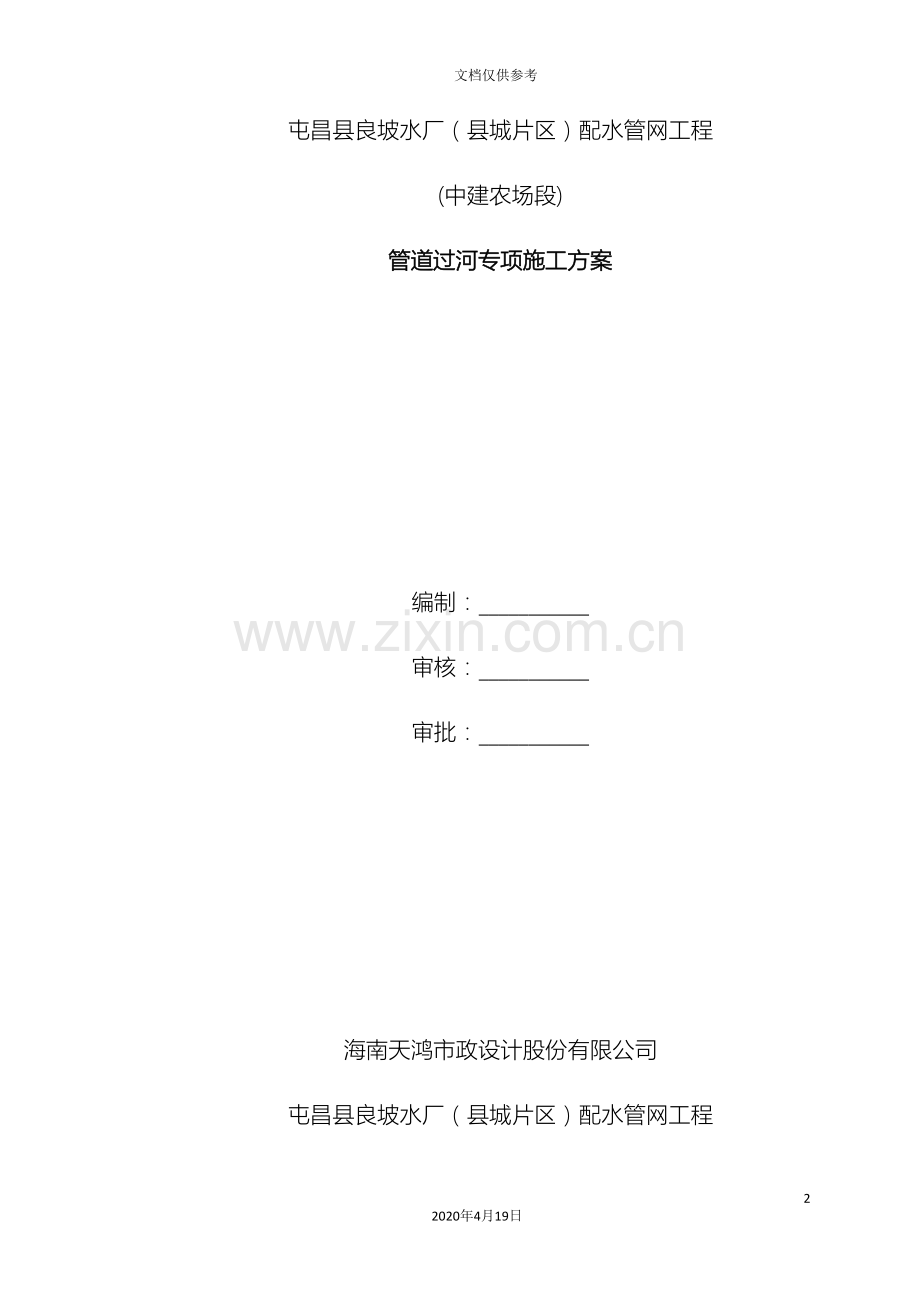

屯昌县良坡水厂（县城片区）配水管网工程
(中建农场段)
管道过河专项施工方案

编制：___________
审核：___________
审批：___________

海南天鸿市政设计股份有限公司
屯昌县良坡水厂（县城片区）配水管网工程
日期： 8月25日

第一节 工程概况
工程简介
良坡水厂（县城片区）配水管网工程中建农场DN300钢管贯穿大颜河敷设，全长83m（K3+340～K3+423）。按原设计此段均采用过河支墩架管方式施工。
由于过河管左侧为一座旧桥，大颜河上游有一水库，大颜河水位过高（5.3米水位），放水降低水位后在河内做支墩施工极其困难，且征地协调难度大。为保证工期要求及减少资金投入，需要在大颜河旧桥上做管道支架，铺设DN300钢管经过。支架工程质量要求高，为确保管道支架安装优质按期完工特编写此方案以指导施工。

第二节 施工准备与资源配置计划
一.施工准备
（一） 技术准备
1、组织管理人员熟悉施工图及相关规范，编制专项施工方案；
2、对进场机械和人员进行报验，监理验收合格后方可进入下一步程序。
3、对参与施工的全部人员进行技术交底、安全交底，明确人员岗位及各个岗位的职责和安全生产责任。对进场机械设备进行全面检修和保养，保证机械设备满足施工要求。
（二） 测量准备
1、根据现场测量需要，提前将控制点引测至施工点附近，控制点布设不少于三个，并能相互通视。
2、根据施工图及控制点坐标计算出相关坐标并复核。
3、检查测量仪器是否准确，并及时矫正。
（三） 现场准备
1、机械设备按时进场，做好相关检修工作，排查安全隐患；
2、组织劳动力进场，做好入场教育，作业人员需按要求配备好“三宝”防护措施；
3、由河内环境特殊，施工人员必备救生衣；
4、现场防护栏杆、安全网、警示标志等设施等材料需提前做好准备。
二.资源配置计划
（一） 机械设备配置计划
序号
名称
型号
单位
数量
备注
1
GPS
华测X93
台
1
测量放线
3
水准仪
DSZ2
台
2
4
吊机
QY50
台
2
吊管安装
5
挖机
320型
台
2
开挖回填
7
电焊机

台
2
钢管焊接
8
自卸渣土车
XC3320A/6*6
辆
2
渣石运输
9
自卸吊车
QY25
辆
1
材料运输
10
发电机
35KW
台
3
钢管焊接
（二） 人员配置计划
序号
工种
人数
工作内容
备注
1
安全员
1
安全监督

2
管理人员
4
工作安排

3
机操工
6
机械操作

4
普工
6
施工配合

5
电焊工
8
焊接钢管

6
支架工
12
管道支架制作

第三节 施工方法及工艺要求
施工方法
（一）测量
根据本工程施工方案，在桥身上放出支架水平线及定位线，用红油漆标示出固定支架的膨胀螺栓位置等。
（二） 管道支架制作
按照03S402图集要求预制管道支架。桥全长72m，每间隔3m做一个管道支架，共做25个管道支架。管道支架示意图及支架材料表如下：

（三）管道支架的安装
安装工序：钻孔→打膨胀螺栓→支架安装→支架调平→支架固定
安装方法：大颜桥上沿距支架定位点有2.3米高，需要吊篮悬吊作业。吊篮索必须固定在牢固的建筑物或构造物上，且有专人看管。吊篮内工人需要移位作业时，桥上沿要有专人移动吊篮索保证支架安装作业位置的准确。

（四）管道施工
管道安装施工
（1）管道防腐
1）管道内外壁均需进行防腐处理，钢管内壁及钢构件除锈后涂IPN8710五毒涂料底漆二道，再涂IPN8710无毒防腐涂料两道，总厚大于0.14mm。
2）管道外侧采用加强级环氧煤沥青防腐层，即除锈后底漆一道，面漆四道，图层间缠绕玻璃布三层，总厚大于0.6mm。
3）涂底料前管体表面应清除油垢、灰渣、铁锈；人工除氧化皮、铁锈时，其质量标准应达St3级；喷砂或化学除锈时，其质量标准应达Sa2.5级；
4）涂底料时基面应干燥，基面除锈后与涂底料的间隔时间不得超过8h。
5）涂刷应均匀、饱满，涂层不得有凝块、起泡现象，底料厚度宜为0.1～0.2mm，管两端150～250mm范围内不得涂刷；
6）沥青涂料熬制温度宜在230℃左右，最高温度不得超过250℃，熬制时间宜控制在4～5h。
7）沥青涂料应涂刷在洁净、干燥的底料上，常温下刷沥青涂料时，应在涂底料后24h之内实施；沥青涂料涂刷温度以200～230℃为宜；
8）涂沥青后应立即缠绕玻璃布，玻璃布的压边宽度应为20～30mm，接头搭接长度应为100～150mm，各层搭接接头应相互错开，玻璃布的油浸透率应达到95％以上，不得出现大于50mm×50mm的空白；管端或施工中断处应留出长150～250mm的缓坡型搭茬；
9）包扎聚氯乙烯膜保护层作业时，不得有摺皱、脱壳现象；压边宽度应为20～30mm，搭接长度应为100～150mm；
(1） 管道连接
过河管连接采用电弧焊连接，连接时应满足一下要求：
1）外观：不得有熔化金属流到焊缝外未熔化的母材上，焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷；表面光顺、均匀、焊道与母材应平缓过渡。
2)宽度：焊缝宽度应焊出坡口边缘2～3mm。
3）表面余高：应小于或等于1＋0.2倍坡口边缘宽度，且不大于4mm。
4）咬边：深度应小于或等于0.5mm，焊缝两侧咬边总长不得超过焊缝长度的10％，且连续长不应大于100mm。
5）错边：应小于或等于0.2t，且不应大于2mm。
6）焊缝必须饱满。
7）焊接时应先修口、清根，管端端面的坡口角度、钝边、间隙，应符合规范要求；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。
8）电弧焊管端倒角各部尺寸：
倒角形式
间隙b(mm)
钝边p(mm)
坡口角度α
(°)
图 示
壁厚t(mm)

4～9
1.5～3.O
1.O～1.5
60～70
10～26
2.O～4.O
1.O～2.0
60±5
9）管对口检查合格后，进行接口定位焊接。点焊焊条应采用与接口焊接相同的焊条，点焊时，应对称施焊，其焊缝厚度应与第一层焊接厚度一致；钢管的纵向焊缝及螺旋焊缝处不得点焊；点焊长度与间距应符合下表要求：
管外径D0(mm)
点焊长度(mm)
环向点焊点(处)
350～500
50～60
5
600～700
60～70
6
≥800
80～100
点焊间距不宜大于400mm
10）检验前应清除焊缝的渣皮、飞溅物； 应在无损检测前进行外观质量检查，无损探伤检测方法应按设计要求选用；无损检测取样数量与质量要求应按设计要求执行；设计无要求时，压力管道的取样数量应不小于焊缝量的10％；不合格的焊缝应返修，返修次数不得超过3次。
(2） 管道铺装
1）钢管铺装采用两台50t起重机同时头尾吊管下管；
2）钢管分三段安装，安装到支架上再对口焊接；
2）管道铺装之前应完成管防腐处理；
3）管道底部采用砼锲块调整管道标高，管道应安放平稳顺直；
4）采用膨胀螺丝+防飘带捆绑固定，防管道上浮及移位。
（五）支墩施工
大颜桥两头各浇筑一个支墩支撑固定管道，支墩一级阶尺寸为1500*1500*1200二级阶尺寸为900*900*600三级阶尺寸为500*500*500.
支墩工序：土方开挖→打垫层→基础（钢筋绑扎>支模>浇筑）→一级阶（钢筋绑扎>支模>浇筑）→二级阶（钢筋绑扎>支模>浇筑）→三级阶（钢筋绑扎>支模>浇筑）
支墩工艺：
1.基坑围护：由于靠近河岸边水源丰富，土方开挖至岩层后在基础范围外挖两个集水坑，用两台口径Ø200的水泵及时抽水及时打垫层（10cm厚）。作业场地有限只能垂直开挖，为防止基坑塌方在基坑壁四周打直径Ø14的木桩。

2. 砼施工
（1）混凝土浇筑及振捣
混凝土采用泵送浇筑，插入式振动器振捣。每一振点的振捣延续时间，应使表面呈现浮浆和不再浮落，移动间距不宜大于其作用半径的1.5倍，振捣器与模板的距离不应大于其作用半径的0.5倍，并应尽量避免碰撞钢管、模板，要注意“快插慢拔，不漏点”，上下层振捣搭接不少于50mm。混凝土浇筑过程中应严格控制混凝土的坍落度、混凝土的输送时间，以防混凝土产生离析。混凝土分层进行浇筑；逐层振捣，确保混凝土浇筑质量；分层浇筑必须连续进行，严禁施工冷缝的出现。混凝土应沿管道两侧对称浇筑。
（2)砼养护
当平均气温高于＋5℃的自然条件，用适当的材料对混凝土表面采用麻袋、草帘覆盖并浇水，使混凝土在一定的时间内保持水泥水化作用所需要的适当温度和湿度条件。覆盖浇水养护应在混凝土浇筑完毕后的12h内进行，混凝土的浇水养护时间不得少于14d，浇水次数应根据能保持混凝土处于湿润的状态来决定。当日平均气温低于5℃时，不得浇水。

第四节 安全保证措施
（1）工程开工前必须进行现场调查，根据施工地段的地形、地质、水文、气象、环境等，制定相应的安全技术和环境保护措施。施工中应及时掌握气温、雨雪、风暴、汛情等预报，做好防范工作。
（2）施工前，应了解施工范围内地下埋设的各种管线、电缆、光缆等情况并与相关部门联系，制定合理的安全保护措施。施工中如发现有危险品及其它可疑物品时，应即停止施工，报请有关部门处理。
（3）特种机械设备的操作人员必须经过相应部门组织的安全操作规程培训，考试合格后，持有效证件上岗。
（4）机械操作手上岗前，要进行身体健康状况检查，有禁忌病症的人员，不准从事机械操作工作。
（5）机械操作人员工作前，应对所使用的机械设备进行安全检查，严禁带病使用，严禁酒后作业。
（6）机械操作人员只要离开机械设备，必须按规定将机械平稳放于安全位置，并将驾驶室锁好，或把电器设备的控制箱拉闸上锁。
（7）严禁在行走机械的前后方休息（包括乘凉、午睡），行走前应检查周围情况，确认无障碍时鸣笛操作。
（8）吊装设备的安装与使用必须符合起重吊装的有关规定，吊运作业时必须遵守有关安全操作技术规定；
（10）采用吊环起吊时，吊环应顺直；吊绳与起吊管道轴向夹角小于60°时，应设置吊架或扁担使吊环尽可能垂直受力；
（11）管节(段)吊装就位、支撑稳固后，方可卸去吊钩；就位后不能形成稳定的结构体系时，应进行临时支承固定；
（12）按规定做好管节(段)吊装施工监测，发现问题及时处理。管道采用50t起重机，起重机下管时，起重机架设的位置不得影响桥边护栏；起重机在架空高压输电线路附近作业时，与线路间的安全距离应符合电业管理部门的规定。

（13）由该桥为主要交通区纽，车流量大，为减少阻碍交通选择夜间施工。为保证安全施工，灯光照明准备：8个1000W太阳灯，规格5*16的电缆250m，发电机两台。

第五节 文明施工的措施
为使施工现场符合现代化施工的客观要求，保证施工现场有良好的施工环境和施工程序，使文明施工贯穿施工全过程，项目部采取以下文明施工措施：
（1）优化施工组织，合理布置施工现场，实现施工现场所需的人、机、物、料、场所在空间上的最佳结合。
（2）在施工现场醒目位置设立施工标志、标牌，施工机械按规定位置停放和按规划路线行走，悬挂完整的使用、操作、检查、维护等规章制度牌，保持施工便道畅通，排水良好及便道整洁美观。
第六节 环境保护和水土保持的措施
环境保护是保证社会生态平衡、保证社会人们身体健康的需要，为了控制工程施工便道的各种粉尘，采取如下措施：
（1）根据场地实际情况合理地进行布置，设施设备按现场布置图规定设备堆放，并随施工不同阶段进行场地布置和调整。施工区道路通畅、平坦、整洁，不乱堆乱放，无散落物；场地平整不积水，排水系统，畅通不堵。
（2）对清理场地的表层腐质土，砍伐的荆棘丛林等废料，要运至指定地点进行废弃物处理。
（3） 在机械化施工过程中，要尽量减少噪音、废气、废水及尘埃等的污染，以保障人民的健康，运转中尘埃过大时要及时洒水。
（4）材料堆放分类，堆放整齐。
（5）重视环境保护环境工作确保文明施工，促进施工顺利进行。
第七节 交通安全管理
（1）组织管理：要成立专门的交管小组，专人负责交通指挥管理；负责组织实施交通安全工作。
（2）根据公安交通管理部门的要求，安全设施标志标牌的摆放应符合标准。对因车辆撞毁及丢失损坏的设施及时更换。围档及支架上要安装警示灯。
（3）安全防护：上路施工人员，夜间必须全部穿反光背心。在路口疏导车辆人员手中必须拿指挥旗或闪光指挥棒。施工人员在规定区域内施工，禁止乱穿行。
（4）执行情况：施工中严格按公安交管局批复的方案内容进行施工导行。特别在时间上必须保证按时开工按时收工。施工范围严格执行审批中批准的区域内作业。
（5）交通协管：在开工前要根据需要组织培训专职交通协管员。在施工重点路段专人看管，做到统一着装，专职负责。整齐统一，服从命令，严禁脱岗。

第八节 工期安排
1. .8.29放线定位完成
2. .8.28~ .9.6支架制作完成
3. .9.6~ .9.10支架安装完成
4. .8.28~ .9.10钢管焊接完成
5. .9.12~ .9.18钢管安装完成
6. .9.19~ .9.30支墩浇筑完成
