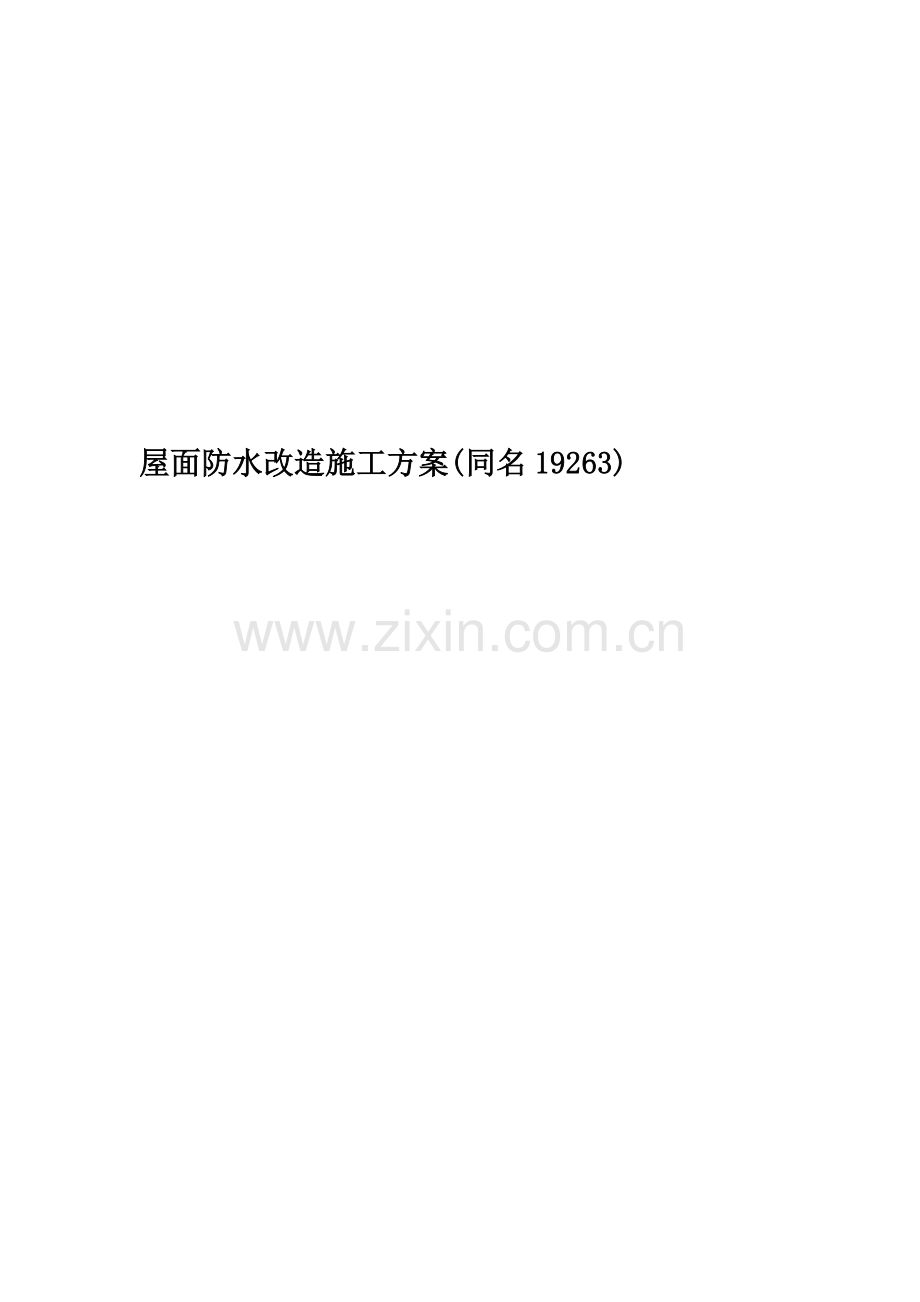

屋面防水改造施工方案(同名19263).doc

屋面防水改造施工方案(同名19263) 屋面卷材防水改造施工方案一、 工程概况：1、工程名称：天成玉米开发有限公司屋面防水维修工程2、建设地点：天成玉米开发有限公司院内3、承包内容：屋面SBS防水层（大禹）3mm厚；C25细石混凝土40mm厚， 基层处理；更换水漏斗及雨水管。4、建筑规模：1714.72M25、工期要求：30天，开工日期：2012年8月1日，竣工日期：2012年8月30日。6、工程质量：合格二、施工准备：1、施工前，先检查原防水层平面、立面产生的开裂、空鼓、流淌、翘边、龟裂、断离、张口及破损的情况，检查檐口、天沟、女儿墙、屋脊、水落口、变形缝、阴阳角（转角）、伸出屋面管道等防水构造渗漏的情况,确定拆除顺序。2、铲除原防水层及找平层a） 用铁铲清除全部原防水层，注意在清除时应尽量不损坏找平层，清除的垃圾集中堆放，统一处理。 b）检查找平层的破损情况和保温层的含水情况。若找平层破损严重、保温层含水较高时，应揭开找平层，并晒干保温层或重做保温层、找平层。若找平层破损较小，则对找平层破损部位用水泥砂浆进行修整。 c)重做保温层时,先清理混凝土结构层表面的杂物后，用热沥青热粘或用对聚苯类保温板无溶解作用的胶粘剂冷粘聚苯保温板;或铺珍珠岩保温块。三、主要施工方法及技术措施1、屋面找坡的作业条件将现浇混凝土板表面的起砂、起皮的处理好，并将灰尘、杂物清理干净， 穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。保温材料存放防潮、防止损伤和污染措施已落实，雨天作业防水浸或雨淋措施已落实。1.1、操作工艺基层清理：将原有拆除物基层表面的尘土、杂物等清理干净。弹线找坡：按坡度及流水方向，弹出屋面坡度走向，确定找坡层的范围。管根固定：穿屋面结构层的管根在保温层施工前，用细石混凝土塞堵密实。铺设找坡层：本工程采用炉渣找坡层，施工完毕后及时施工砂浆找平层。已铺好的找坡层要平整,不得在其上面行走运输小车和堆放重物。2、找平层本工程的找平层采用20厚1:3水泥砂浆。2.1、作业条件找平层施工前：屋面找坡层应进行隐蔽工程检查验收，并办理手续。各种穿过屋面的预埋管件根部及女几墙、伸缩缝处的根部应按图纸要求做好处理。根据设计规定的坡度、弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清扫。2.2、操作工艺将找坡层上面的松散杂物清扫干净。先将板底垫实找平，不易填塞的立缝、边角破损处、宜用同类找坡板块的碎末填实填平。因做找平层时有大量水份进入找坡层，所以本工程屋面必须做成排气屋面，排气道与找平层分格缝合二为一，及分格缝兼做排气屋面的排气道，分格缝宽度为20mm，并与保温层连通。基层与突出屋面的结构的连接处，以及基屋的转角处均做成圆弧形，圆弧半径不得小于20mm。水落口周围做成略低的凹坑。3、卷材屋面防水层3.1、材料要求所用卷材及其他材料的质量、技术性能必须符合设计和施工验收规范的要求。产品有合格证，并应做复试。3.2、作业条件铺贴卷材防水层的基层表面，必须平整、清洁、坚实、干燥，且不得有起砂、开裂和空鼓等缺陷。排气道要纵横贯通，不得堵塞，留出排气孔应与大气连通，排气道宽度为50mm，并附加250 mm宽卷材，用粘结剂单边粘贴覆盖。屋面找平层的坡度，应符合设计和施工验收规范要求，并不得有积水现象；所有穿过屋面的管道、预埋件等应在防水层施工前做好基层处理，以免造成渗漏隐患。屋面阴阳角、女儿墙、管道等处，应做成半径为20mm的圆弧。3.3、操作工艺本工程中卷材的铺贴全部采用满粘法。a) 铺贴卷材附加层：在女儿墙、檐沟墙、变管道根的连接处及檐口、天沟、水落口、等处先做卷材附加层，并应符合规范规定。铺贴檐口第一层卷材，先从雨水口向两侧铺贴，卷材的碰头应在两雨水口的中间。檐口外侧贴至边楞上口，内侧贴至屋面上不小于200 mm。b) 铺贴屋面卷材铺贴卷材防水层时，找平层必须干净、干燥，干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置34h后掀开检查，找平层履盖部位与卷材上未见水印即可铺设。施工时宜从西向东进行，屋面卷材铺贴时从南向北方向铺贴，檐沟卷材铺贴时从水落口处向两边分水岭处铺贴。卷材搭接长度不得小于80mm，平行于屋脊的搭接缝应顺水流方向，垂直于屋脊的搭接缝应顺主导风向。基层胶结剂，可涂刷在基层或涂刷在基层和卷材底面。涂刷要均匀，不露底、不堆积。根据胶结剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。铺贴卷材不得皱折，也不得用力拉伸卷材，并应排除卷材下的空气，辊压粘贴牢固。卷材铺好压粘后，应将搭接部位的结合面清除干净，并用与卷材配套的接缝专用胶粘剂突出屋面结构处防水做法；屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用叉接法与屋面卷材相互连接，每幅卷材贴好后，应立即将卷材上端固定在墙上。并用压条或垫片钉压固定，钉距500mm，上口用密封材料封固。c) 排水口防水做法：杯口应牢固地固定在设计位置，与水落口连接的各层卷材附加层，应按设计要求贴在杯口上，并用漏斗罩底盘压紧，底盘与卷材间涂胶结材料，压紧的宽度不得小于100mm，底盘周围应用胶结材料封平，并认真处理好水落口与竖管的连接处，防止漏水。d）其他特殊部位的防水做法屋面特殊部位的铺贴要点（1）檐口将铺贴到檐口端头的卷材裁齐后压入凹槽内，然后将凹槽用密封材料嵌填密实。用压条固定时，钉子应嵌入凹槽内，钉帽及卷材端头用密封材料封严。（2）檐沟及水落口檐沟卷材铺贴前，应先对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周围直径500mm范围内用密封材料涂封作为附加层，厚度不少于2mm。水落口杯与基础接触处留出宽20mm、深20mm的凹槽，嵌填密封材料。由于檐沟部位流水量较大，防水层经常受雨水冲刷或浸泡，因此在檐沟转角处先用密封材料涂封，每边宽度不少于30mm，干燥后再增铺一层卷材作为附加层。檐沟铺贴卷材应从沟底开始，顺檐沟从水落口向分水岭方向铺贴，边铺边用刮板从沟底中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。铺至水落口的各层卷材和附加层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料予以粘贴，底盘周围用密封材料填封。水落口处卷材裁剪方法见下图示。沿虚线剪开贴入杯口水落口直径水落口处卷材剪贴方法（3）泛水与卷材收头泛水由于处于屋面转角与立墙部位，结构变形大，容易受太阳曝晒，因此为了增强接头部位防水层的耐久性，应在该部位加铺卷材。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面卷材张拉过紧，使用过程易产生翘边、空鼓、脱落等现象。卷材铺贴完成后，将端头裁齐。女儿墙上留出凹槽，将端头全部压入凹槽内，用压条钉压平服，再用密封材料封严，最后用水泥砂浆抹封凹槽。6）排气洞与伸出屋面管道排气洞与屋面交角处卷材的铺贴方法和立墙与屋面转角处相似，但应加铺两层附加层。防水层铺贴后，上端用沥青麻丝或细铁丝扎紧，最后用密封材料密封。附加层卷材裁剪方法见水落口做法。（1）阴阳角阴阳角处的基层涂胶后用密封膏涂封距角每边100mm，再铺一层卷材附加层。附加层卷材裁剪成图示形状，阴角处应全粘实铺，阳角处可采用空铺。铺贴后剪缝处用密封膏封固。阴阳角卷材剪贴方法（a）阳角做法 （b）阴角做法4、工艺流程：原防水层清理基层找平刷底油阴阳角粘贴附加层铺贴防水卷才防水层表面清理检查验收签4.1、施工要点：（1）铲除女儿墙、立墙、落水口、等节点部位的原防水层。（2） 将屋面上的尘土、砂粒、杂物清扫干净。对屋面进行找平，1：2.5的水泥砂浆抹平压光。相连的阴阳角；基层与立面墙、排水沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形，其半径一般为50mm。找平层上应无明显湿渍，基层干燥，含水率小于9%，可用面积约1m2，厚为1.52.0mm的橡胶板覆盖在基层表面上，放置23h，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水珠，可满足施工要求。基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光。（3） 涂刷底油，基层干燥后，涂刷基层处理剂。用长把排刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。（4） 做附加层，排气道、分格缝等部位：附加层宽度250mm。（5） 铺贴卷材防水层.试铺定位在基层上弹出基准线，把卷材试铺定位。卷材的配置应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。如下图先铺设排水比较集中的部位，按标高由低向高的顺序铺设（6）卷材搭接缝施工在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作，由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起动，喷灯应紧靠挡板，距离卷材约50100mm。（如下图）。（7）.卷材的搭接宽度为长、短边均不小于100mm，搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷灯均匀热熔卷材搭接缝用小抹子把边抹好（如下图）。（8）铺贴平面和立面连接部位的卷材在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。（9）屋面女儿墙防水施工。女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴，使卷材紧贴阴角，不能空鼓。在女儿墙上满粘卷材，粘贴要牢固，在女儿墙预留收口处满粘卷材，并使上层卷材长出下层卷材不小于30mm，收头用水泥砂浆固定。或者将卷材至女儿墙上平面全部满粘。（10）主要节点构造做法：阴阳角：阴阳角处的基层处理后，先铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。（11）.阴阳角卷材铺贴方法图（12）几种落水口防水做法（13）形缝防水构造（14） 保护层：a，水泥：用325号矿渣硅酸盐水泥，要求新鲜无结块检验合格b，砂：用水洗中粗砂，最大直径不大于5mm，不含杂质，含泥量不大于3%。c，配合比为1:2.5-1:3（体积比），稠度不大于35mm，要求拌合均匀，颜色一致。5.细部节点施工要求 5.1 排气孔、排气管防水构造a) 对排气孔、排气管部位应清除干净，表面应平整、光滑。并做好附加层。b) 在气孔、管壁高150mm处粘上一圈3cm 宽的密封带，再取一块比排气孔或排气管周长尺寸大100mm宽250mm的片材，涂上基层胶粘剂（S801-3#或S703-3#），待干燥至手指触摸不粘手时可粘贴，孔壁或管壁粘结高度为150mm，孔根或管根片材沿四周剪成均匀的深度100mm 条块状与孔根或管根牢固粘合,5.2 穿出屋面管道的防水构造 做好大面防水层后，用管根套套至管根部位，在上下套口四周用密封胶密封。5.3排水口的防水构造a) 排水口孔部位应清除干净，表面平整、光滑，并做好附加层。b) 取一块大于排口周长100mm，宽250mm 的片材，在粘结面上涂上基层胶（S801-3#或703-3#）干燥至手指触摸不粘时，把片材做成卷筒状，伸入孔内约150mm ,外露100mm，外露部分裁剪成条状，用手按压，确保其与孔壁和基面牢固粘合。做整体防水层时，防水层应延伸至排水孔内。5.4 女儿墙、天沟和檐沟的防水构造。 女儿墙、天沟和檐沟等部位片材收头处先用密封胶条粘贴于基层上，再贴上片材并用金属压顶条固定，最后用密封膏封压顶条上沿口及钉眼处。5.5 阴、阳角的防水构造 用自硫化橡胶泛水粘贴在阴、阳角部位，四周沿口用密封膏密封。防水施工自检屋面防水工程完工后，防水施工人员应先对防水层进行自检，发现问题应及时整改完善。6.施工安全注意事项6.1 施工人员应经过必要的业务培训，有专业上岗证后方可上岗操作，并应掌握应知应会的施工安全技术，施工前应穿戴好工作服，方可进行施工操作。6.2 施工现场以及存放材料的库房，必须通风良好，严禁烟火，有相应的防火措施，地下施工时要有通风、防毒、防爆装置和配备必须的灭火设备等消防器材，施工现场不准混放易燃、易爆物品。6.3 在坡度的屋面以及挑檐等危险部位进行防水施工作业时，操作人员必须佩戴安全带，在有高低跨或立体交叉作业时，必须戴安全帽。 6.4 现场施工人员必须穿平底鞋，以免损伤防水层。 6.5 在施工中，有关安全技术，如高空作业、垂直运输、卫生防护等应严格按照国务院颁发的建筑安全工程技术规程和国家其他有关专门规定执行。7.工程验收 7.1 防水工程质量要求a) 屋面坡度必须符合规范或设计要求，排水系统应畅通，屋面不得有渗漏和积水现象。检验可在雨后或持续淋水2小时后进行，有条件作蓄水的屋面宜作24小时蓄水检查。 b) 防水层的泛水节点处理，落水口、突出屋面设施与防水层的接缝处应封固严实，不允许有开缝、翘边。 检验可用目测法检查。 c) 片材的铺贴方法，搭接顺序和搭接宽度，应符合规定要求，接缝部位应粘结牢固，不得皱折、鼓包、翘边等缺陷。 检查可用直尺和目测方法检查。 d) 防水层与基层粘结牢固，无大于0.05的空鼓气泡、皱褶等缺陷。 检查可用目测和钢卷尺测量方法。 e) 防水片材、配套材料的质量，应符合产品标准和设计要求，并应出具质量证明文件。 7.2 防水工程竣工验收应在下一道工序施工前进行，竣工验收前应将屋面上所有剩余材料和垃圾等清扫干净。三、质量要求1、保证项目卷材与胶结材料必须符合施工规范规定，检验产品出厂合格证，试验报告、现场取样试验。卷材防水层及其细部处理必须符合施工规范规定。2、基本项目卷材防水层的基层应牢固，表面洁净，阴阳角处理呈弧形，基层胶涂布均匀，无漏涂。卷材防水层的铺贴方法和搭接、收头符合施工规范规定，卷材铺贴整齐搭接均匀一致；相邻两幅卷材的短边搭接应错开；卷材附加层设置宽度，部位正确；接缝粘结牢固，封口严密，无损伤缺陷四、成品保护1、铺好的卷材防水层，应及时采取保护措施，不得损坏，以免造成后患。2、防水施工要与有关工序作业配合协调，进入防水作业面的施工现场人员不得穿带钉子鞋作业、走动。六、安全生产、文明施工1、屋面防水施工队伍，须符合建设部有关防水工程施工用工要求，主要操作人员应参加过省级建委防水工专业培训班，并持专业防水工上岗证。2、防水施工应服从建设单位、监理单位的统一安排，接受质量检查与监督。3、屋面防水施工须遵循建筑安装工程安全技术规范，做到文明施工、安全生产。4、施工开始前必须进行安全交底，每天上岗前进行安全教育，有针对性、有记录，进入施工现场必须戴好安全帽。5、施工用胶粘剂、溶剂等易燃品，应存放在通风、能锁的库房，远离火源，并配备干粉灭火器。每天施工现场严禁大量堆放各种易燃品，每天工作完毕将废料，包装皮等杂物集中，由专人负责运至指定地点堆积。6、 对铺设好的卷材防水层，不得在上面直接从事其他施工作业；应防水层上铺垫临时保护层方可施工屋面防水质量控制点序号控 制 内 容标 准检 验 方 法1找平层坡度符合设计要求拉线和尺量2找平层密实不得酥松、起皮、起砂观察3找平层的平整度5mm2m靠尺和塞尺4保温材料材质符合设计要求检查合格证、复验报告5防水卷材符合设计要求检查合格证、复验报告6卷材铺贴及搭接符合规范观察和尺量7防水队伍有防水施工资质审查资质证书及作业人员上岗证8细部构造符合设计要求尺量七、资源配备计划表劳动力计划表序号工种人数工作内容备注1钢筋工15找平层钢筋加工、绑扎2木工6找平层模 板3混凝土工28找平层细石砼施工4电工3施工用电5防水工20卷材施工6力工25配合其它工种7测量工3放线8管理人员10协调、管理、指导合计110
