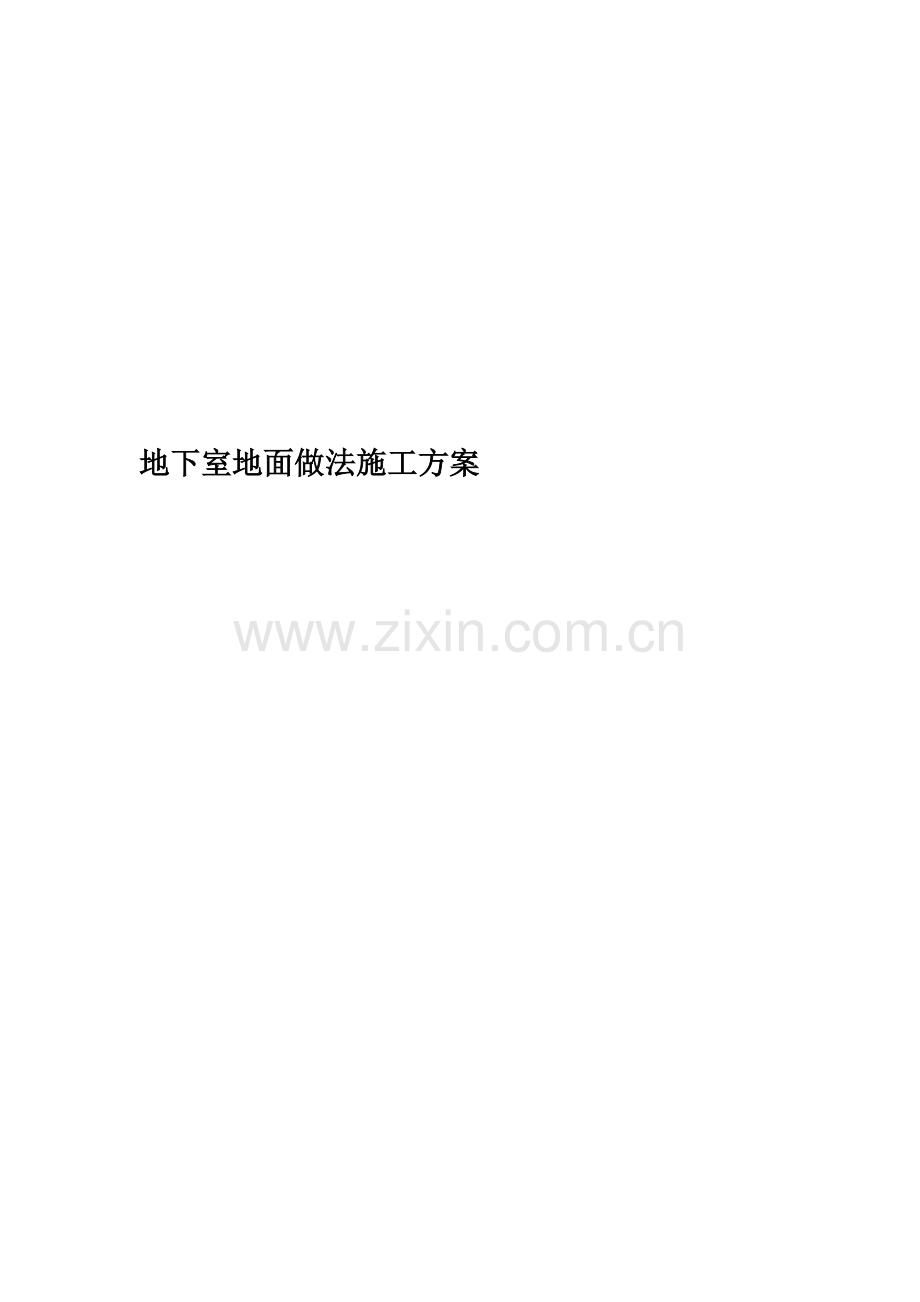

地下室地面做法施工方案

天津医科大学空港国际医院一期工程 地下室地面施工方案
目 录
编制说明 1
1 工程概况 2
2 施工顺序及部位 2
3 施工部署 2
4 施工准备 3
5 施工工艺 4
6 质量保证措施 6
7 成品保护与安全文明措施 8

中国建筑第五工程局有限公司
编制说明
1 编制依据
《建筑工程施工质量验收统一标准》 GB50300-2001
《环氧树脂自流平地面工程技术规范》 GBT50589-2010
本工程有效的施工图
本工程图纸会审记录、设计交底
本工程所涉及的国家或行业规范、规程、技术法规、标准，地方标准
公司相关管理办法
2 本施工方案的发放范围
分公司：技术部；工程部。
项目部：项目经理；生产经理；技术经理；商务经理；机电经理；安全经理；工程部；技术部；质量部；安全部；机电部；物资设备部；商务合约部；综合办公室。

中国建筑第五工程局有限公司
天津医科大学空港国际医院一期工程项目部

1 工程概况
天津医科大学空港国际医院一期工程是一座现代化的住院、门诊和医技综合于一体的三级甲等医院，工程位于空港经济区生活配套区。工程分为门诊楼、医技楼和住院部三个部分，地下一层相互连通，层高6.28米，地下室建筑面积28250平米。
地下室部分地面饰面层做法有同质地砖（玻化砖）地面、环氧树脂地面、PVC地面等。（原设计做法，若有变动以设计变更指令单为准；）
2 施工顺序及部位简述
2.1设备机房部分先进行砌体施工，后浇筑地面；
2.2除设备机房外的部分，先进行地面施工，后进行砌体施工；
2.3所有地面施工至刚性层以下。

施工部位示意图(阴影部分)
3 施工部署
3.1 在设计依据不完善的情况下，能够施工部位有走道、2区、5区（高低压变电间）、7区（消防水泵房）、车库等。
3.2 地下室工作面层开展前，要充分考虑设备的运输、机电洞口的预留位置、机电临时供暖、地下室照明、设备机房预留、设备机房与普通机房的墙体施工等。
3.3.1 分区：地下室施工区域内共分为8个区域，地面施工前要先对这些功能分区的外围导墙进施工，形成施工隔断。
3.3.2 第一阶段施工：先进行的施工部位为：2区、5区（高低压变电间）、7区（消防水泵房）的砌体及地面。
3.3.3 第二阶段施工：组织人员进行其他分区内地面机电管线施工，并组织地面找坡层施工后进行分区内隔墙施工。
3.4 地下室分区和地下室设备通道平面图

功能分区以及设备通道示意（具体位置详见后附大图）
4 施工准备
4.1施工准备
4.1.1 选定两个施工劳务，每家组织砌体及地面班组进行施工。
4.1.2 材料准备：H30塑料排水板、Φ6钢筋、轻骨料混凝土、C20细石混凝土等。
4.1.3工具准备：叉车、平板振动器、振捣棒、刮杠、磨光机等。
4.2 技术准备
4.2.1 地下室施工方案审批，组织施工管理人员及劳务施工人员进行技术方案交底工作。
4.2.2 将现场建筑1m线引测到墙面可见部位，并做好明显标识，同时项目技术部复核无误后，工程部与机电安装及土建劳务队进行书面移交。
4.2.3 吊顶区域范围内先行施工的墙体进行抹灰、刮腻子定位并交底。
4.2.4 组织工程部、物资部进行材料进场验收，并由实验员负责相关材料的报验、检验工作。
4.2.5 确定地面结构施工标高，并组织人员进场施工。
4.3样板施工
4.3.1根据公司样板引路管理制度，分包队伍在开展大面积施工前，必须在项目部技术部指定的部位做样板，由技术部和工程部联同监理单位和建设单位严格按照规范要求和相关质量标准验收合格后，方可开展大面积施工。
5 施工工艺
5.1 地面做法分层示意图

注：① 根据各个房间地面完成面做法和标高要求分为两次浇筑；
② 第一次浇筑标高控制在完成面以下-50mm；
③ 第二次根据不同装饰面层预留的施工厚度控制地面标高及收面：
u 同质地砖浇筑到完成面以下-50mm；
u 环氧树脂地坪、水泥地面浇筑到建筑标高；
u 防静电PVC地面浇筑到完成面以下-5mm；
5.2 地下室根据分区编号先后顺序逐区进行施工，各个区域的边线外墙先做好反台，当作模板，再进行此区域内的地面施工。
5.3 楼面清理与工作面准备
1） 设备运输通道的预留位置定位放线，并组织人员进行底板结构标高的复核工作；
2） 集水井积水抽取及清理，运输通道部位的进行钢板覆盖；
3） 电梯基坑及集水井周边完成挡墙施工；
4） 底板植入钢筋，根据建筑1米线做好临时标高控制点，并在地面施工前拉线；
5.4 H30塑料排水板
1）楼面处理干净之后，在各个区域分仓进行铺设。
2）相邻两块排水板相互搭接一个支点，且搭接处一定要密实，无空隙。搭接方式如下：

3）铺设排水板时，一定要保证平整，不起拱。
5.5 第一次浇筑170厚轻骨料混凝土找坡
1）进行轻骨料施工前，机电管道根据房间隔墙定位线组织人员管道安装完成。
2）打灰饼，确定结构浇筑标高。
3）浇筑时先进行支点浇筑，待混凝土初凝后进行第二次浇筑，浇筑达到设计厚度。
4）安排专人，随浇筑，随刮平、振捣（使用平板振捣器），表面留毛面。
5）浇筑完成后，安排专人进行覆膜带浆养护，三天内不得上人；
5.6 第二次浇筑100厚C20细石混凝土刚性层
1）第二层刚性层浇筑时，与第一层的结构面刷素水泥浆掺建筑胶，使其能好的结合。
2）灰饼采用C20细石混凝土做成倒棱台形，大小10cm×10cm，制作时必须保证顶标高正确，间距<2m，按梅花形布置。
3）浇筑细石混凝土时用平板振动器振捣密实，用刮杠与灰饼顶找平，面层留毛面，预留50mm刚性层，待地面饰面层做法最终确定后组织进行施工。
4）混凝土终凝后必须浇水养护，并且覆膜养护时间不得少于7天，三天内严禁上人。
5.7 第三层50mmC20细石砼刚性层（PVC或橡胶地面与环氧地坪地面）
根据地面面层做法分为如下两种做法：
1） PVC和橡胶地面（预留5mm面层做法）
A、 在基层混凝土上刷素水泥浆内掺建筑胶（10%比例）；
B、 用C20细石砼做100×100mm见方的灰饼，制作时保证上表面标高正确，灰饼顶标高-0.005m（以建筑完成面为准）；
C、 浇筑45mm厚C20细石砼找平层，内配A4@200钢筋网片，面层收平原浆压光。
2） 环氧树脂地面
A、 在基层混凝土上刷素水泥浆内掺建筑胶（10%比例）；
B、 用C20细石砼做100×100mm见方的灰饼，制作时保证上表面标高正确，灰饼顶标高±0m（以建筑完成面为准）；
C、 浇筑50mm厚C20细石砼找平层，内配A4@200钢筋网片，面层收平原浆压光。
D、待混凝土达到75%强度后，对基层进行清理，要求表面应平整、干燥、无杂质、油污、松散物，含水率不高于8%。
E、环氧底漆涂刷：组份混合环氧树脂底漆涂布于基底上，组合好的底漆材料须在1小时内使用完毕，可用滚涂或刮片均匀滚涂施工至少一遍封闭底漆，厚度在0.1mm。使它渗透至混凝土内部，可坚固基底并防止使用过程中环氧地坪与混凝土出现层间分离。
F、1.2mm厚无溶剂环氧纹理地面。
3）地砖地面50mm地面做法由精装完成
5.8 质量控制标准
第一层/第二层找坡层、找平层质量控制标准
项目
允许偏差（mm）
检查方法
表面平整度
5
2m靠尺、塞尺
面层标高
5
拉线、卷尺
第三层刚性层质量控制标准
项目
允许偏差（mm）
检查方法
表面平整度
2
2m靠尺、塞尺
面层标高
2
拉线、卷尺
5.9 细部节点做法
1）集水井周围排水板做法：
在集水井周围每侧预留500mm宽排水通道，排水板与周围连通，其他部位做200mm宽混凝土反台。具体如下图：

集水井处排水板做法平面图
3） 排水沟两侧排水板做法
排水沟两侧每隔20m预留一处500mm宽排水通道，排水板与周围连通，其他部位做200mm宽混凝土反台。具体如下图：

排水沟两侧排水板做法平面图
6 质量保证措施
6.1 浇筑前，埋入地下的机电管道先进行固定并找好坡度，浇筑时候管道出地面部分（注：管道不许移位）要进行封堵，防止混凝土进入管道。
6.2浇筑混凝土时要进行振捣，确保混凝土灌注密实。
6.3标高控制必须严格，浇筑混凝土前需复核灰饼标高，浇筑完成后复核完成面标高。
6.4 刚性层面层混凝土初凝做一次带浆压光，终凝前再用铁抹子压光，保证面层不开裂。
6.5 混凝土终凝后必须浇水养护，并且养护时间不得少于7天。
7 成品保护与安全文明措施
7.1 地面施工过程不得破坏砌体墙面与墙角。
7.2 夜间施工时做好夜间照明，在电梯井道门洞口做好安全防护，并做安全警示牌。
