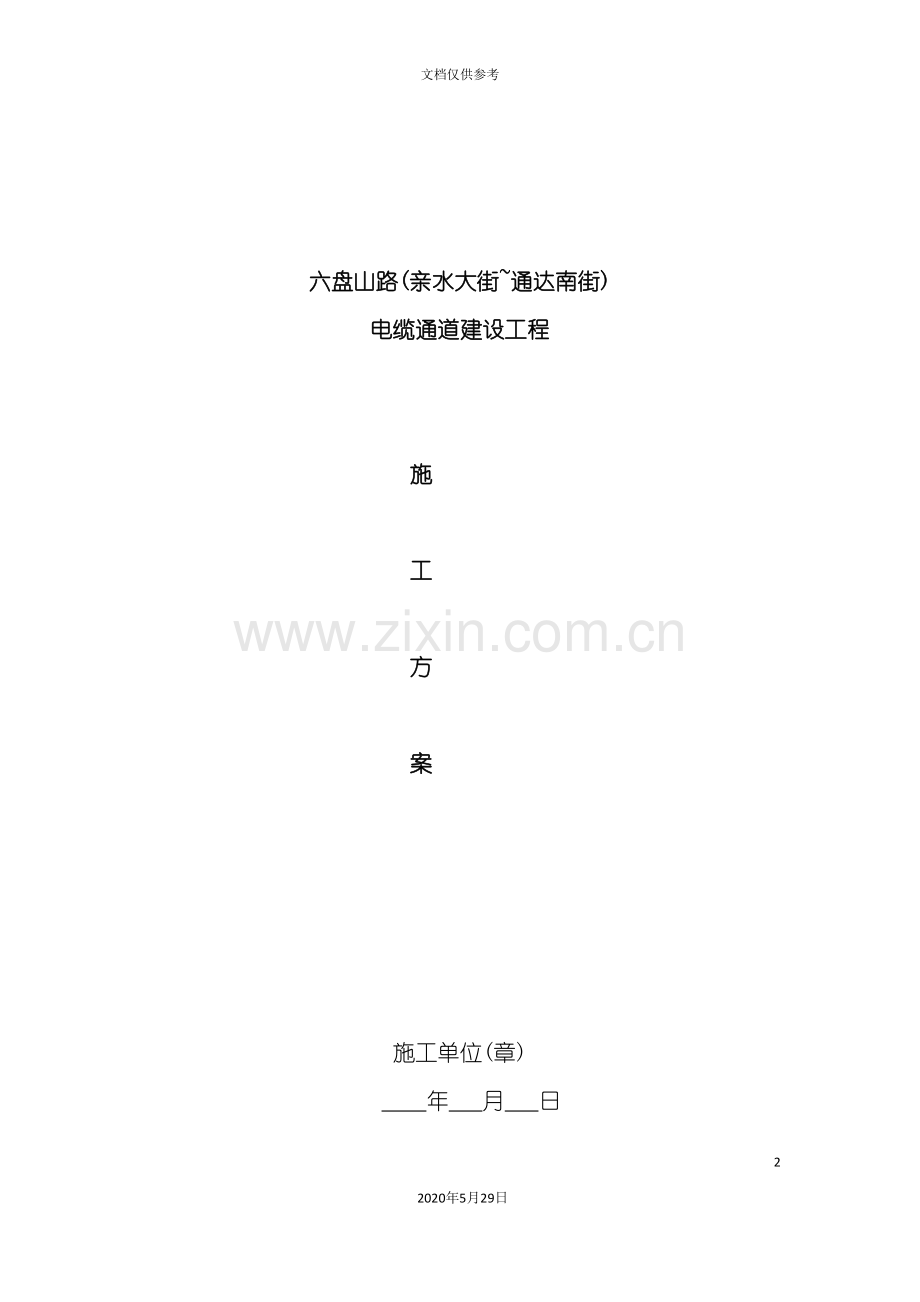

六盘山路施工方案培训资料392020年5月29日文档仅供参考 六盘山路(亲水大街通达南街)电缆通道建设工程 施 工 方 案施工单位(章) 年 月 日 编 写 : 年 月 日审 核: 年 月 日批 准: 年 月 日工程技术部: 年 月 日安全质量部: 年 月 日 前 言 编制目的: 为规范配网工程电缆线路基础施工、统一施工方法,确保本工程”安全无事故”目标圆满实现,为业主提供放心满意的工程产品,针对本工程电缆线路特点,特编写本工程施工方案,以指导本工程顺利施工。编制依据:1） ( -12-1)2） 主席令第9号( )3） 国网(基建/2)111- 4） 国网(基建/2)112- 5） 国网(基建/2)173- 6） 国网(基建/3)181- 7） 国网(基建/3)186- 8)、国网(基建/3)187- 9)、国网(基建/3)188- 10)、GB50204- 11)、JGJ52- 12)、GB 50233- ; 13)、(第2部分:电力线路DL5009.2- ;14)、 国家电网公司电力安全工作规程(电网建设部分)(试行)15)、DL5009.2- 16)、Q/GDW 248- 17)、( )18)、六盘山路(亲水大街通达南街)电缆通道建设工程施工图纸 第一章 工程概况 工程范围:本工程为六盘山路(亲水大街通达南街)电缆通道建设工程。本工程路径全长3210m,本期工程主要内容:(1)本工程K0+000至K3+210段做2.02.1钢筋混凝土电缆隧道,电缆隧道长度3000m;(2)本工程需要新建电缆盘井23座,电缆盘井混凝土标号C25,抗渗等级S6,垫层C15。本工程电缆隧道全部采用钢筋混凝土结构,垫层混凝土标号C15,底板、沟壁、盖板混凝土标号C25,抗渗等级S6,钢筋采用HPB300()或HRB400级()热扎钢筋,防水等级3级。电缆隧道伸缩缝每30米设置一道,伸缩缝采用聚乙烯塑料泡沫填板加橡胶止水带形式。本工程中伸缩缝数量暂定87道。电缆支架均为角钢电缆支架,本工程电缆隧道采用双侧支架敷设110kV、10kV电缆。主沟内110kV侧每隔1.6m各设置一组电缆支架,10kV侧每隔0.8m设置一组,电缆支架暂计5628组。因道路本身有纵向找坡,故沟内不设找坡,随道路标高改变而改变,电缆隧道内存水汇集到集水槽后用抽水泵定期抽出。电缆隧道内所有铁件必须可靠接地,接地电阻不大于4,设计每50米做一组接地极,并实测接地电阻。 第二章 项目施工管理组织结构一、项目施工组织机构:项目经理:王晓童技术负责人张晓峰资料员张 磊质检员路 翔安全员李 侃送检员张 磊各施工队班 组管理人员联系方式:项目经理: 王晓童 联系电话:技术负责人: 张晓峰 联系电话:安全员: 李 侃 联系电话:质检员: 陆 翔 联系电话:资料员: 张 磊 联系电话:送检员: 张 磊 联系电话:二、主要人员、部门分工及主要职责1、项目经理职责:代表公司为本工程施工的第一责任人,代表公司全面履行本工程的施工合同,主要职责如下:(1)负责本工程的施工资源管理,合理配置资源,确保工程施工按计划实施。(2)向公司经理负责,接受并贯彻建设单位,监理工程师的各项指令。(3)负责督促本工程各项管理制度的建立与实施,督促并考核各部门的工作。(4)负责本工程各项重大事宜的决策。(5)做为本项目安全施工的第一责任者,对本部的安全施工负全面领导责任。直接领导本部的安全管理工作。(6)认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定,并负责组织制定贯彻实施办法。(7)每周主持召开一次安全工作分析会,及时解决安全施工、文明施工及职业危害中存在的问题。(8)审定本部安全施工目标计划。总结、推广安全施工、文明施工经验。(9)代表公司对工程质量全面负责,负责贯彻国家、行业有关质量标准、规范、法规,贯彻落实公司质量方针、目标,建立与完善本工程质量保证体系,并确保其有效运行。(10)贯彻执行建设单位、监理有关工程质量的有关指令,组织重大纠正和预防措施的制定与实施。(11)负责施工资源配置的管理工作,确保施工全过程各种资源配置合理,满足质量保证计划的要求。(12)、组织文明施工措施的实施与考核。2、技术员职责:(1)主持本工程的技术管理工作和质量管理工作,从技术上对本工程的质量全面负责,同时对本部的安全工作在技术上负全面责任。(2)组织实施施工过程控制,质量跟踪监督检查以及检验和中间验收工作。(3) 认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定。对施工方案的安全可行性负责,以可靠的施工方案,确保施工安全。(4) 负责组织安全工作规程和安全施工管理规定的学习考试及取证工作,负责本项目施工人员的考核,主持施工期间作业人员操作证件的复评工作。(5)负责组织编制施工组织设计中的”安全施工、文明施工措施”,组织编制和审批重大施工项目的安全施工措施;审批重大和特殊项目的安全施工作业票;并亲临现场监督指导;组织施工技术交底工作。(6)负责重大技术问题的对外联系,以及施工图会审的内部组织工作。监督一般性技术事务的处理,审批重要技术、质量问题的处理方案。(7)负责原材料检验,施工过程监督检验工作的督促与管理。负责工程最终检验与交付验收的内部组织工作。3、安全员职责:(1)参加安全施工的宣传教育工作,和安全工作规程、安全施工管理规定的学习、考试工作。负责对新入厂人员进行二级安全教育。(2).审查单位工程、重大施工项目、危险性作业以及特殊作业的安全施工措施;审查安全施工作业票,并监督其执行情况。(3).深入施工现场掌握安全施工动态,协助解决问题,对查出的问题及时上报项目经理。(4).协助领导定期组织并参加安全大检查,对查出的问题,按”三定”(定人、定时间、定项目)原则督促整改。(5).贯彻落实安全奖惩办法。负责制定安全施工与经济挂钩的实施细则。严肃查处违章违纪行为,对安全工作实行重奖重罚。4、质量检验员职责:(1)严格按规范、标准、设计文件、施工图对本队施工过程中的工序质量进行监督检验。(2)负责工序交接检查工作, 对质量问题提出返工要求。(3)负责工序控制卡、工序检验记录的收集、保管、填写、移交和质量数据的收集、统计、分析工作。(4)参加本队不合格品的确认,制订纠正预防措施并实施验证。5、材料员职责:(1) 认真履行本部门的质量与安全职责,作好分管工作范围内的安全质量保障工作。负责业主提供物资的卸货、装运、检验、保管、发放等管理工作。(2)负责自备材料的采购、加工、检验、保管、发放以及对分供方的评价等工作。(3)负责施工物资、机具设备的管理与供给。(4)负责制定施工物资、机具设备的管理制度并实施。(5)负责现场施工所需工器具的供应及保管工作,并确保采购的工器具符合安全使用要求。(6)负责安全技术措施计划所需物资和安全防护器材的采购供应工作,并确保采购的物品符合安全使用要求。(7)严格执行危险品发放领用签字手续,负责做好剧毒、易燃、易爆品的安全管理工作。(8)严格执行防火安全责任制,负责做好物资仓库的防火安全工作。(9)负责自备材料的分承包商评价和评价资料的提交审批工作。(10)负责业主提供材料的接收、保管、发放,对不合格品进行控制。(11)负责组织材料的检验和试验。(12)负责材料的标识、贮存、防护工作。(13)负责材料合格证、质量证明、材质证明、厂家试验报告等保证资料的收集与保管。6、资料员职责:(1)负责项目部技术书籍、图集、表格的借阅、保管、发放工作。(2)负责按规范、规程、标准、企业管理体系文件等要求,及时收集整理工程资料,并对收集、整理、工程资料的完整性、有效性负责。(3)负责指导现场相关人员及时填报工程资料,并有权拒收不合格资料。(4)公司存档工程资料要分类编号存放整齐,妥善保管,定期检查,防止资料丢失、错发、损坏,并做好资料的防火、防盗、防霉变、防潮等各项工作。(5)严格各种资料出入库手续的管理,核准数量与价格,档案的提借人必须签字借用,做好出入库的登记工作。(6)严格把好资料质量关,杜绝”伪、劣、假、冒”资料的入库。按档案要求现场做资料四份原件,不得复印和复写。出厂合格证和检验报告若本无提供原件,可用复印件,但应加盖出报告单位或经销商红章,并注明原件在何单位保留,用量和使用部位。检验报告是复写的应用碳素笔描写清楚。(7)工程文件的内容必须真实、准确,与工程实际相符合。(8)采用耐久性强的书写材料,如碳素墨水、蓝黑墨水,不得使用易褪色的书写材料,如:红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等。(9)工程文件应字迹清楚,图样清晰,图表整洁,签字盖章手续完备。(10)所有竣工图均应加盖竣工图章。竣工图章的基本内容应包括:”竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。(11)认真完成领导交办的其它工作。第三章 人力资源的配备一、计划投入的施工队本项目计划投入2个施工队,总计53人。（1） 普 工:18人（2） 钢筋工:20人（3） 木 工:10人（4） 电 工:2人（5） 焊 工:3人第四章 施工技术措施一、主要工程内容:1、土方开挖根据规划部门给出的坐标确定电缆沟的具体位置,在电缆沟两侧每隔10M钉一根木桩,将标高引到木桩上,然后钉上龙门板,把电缆沟中心引到龙门板上。然后撒灰线并根据设计要求放出边坡线,然后由质检员复查,最后由监理单位验收,无误后开始基槽的开挖。 强制性条文:、严禁在基槽边1.5M范围内堆土;、基槽成型后必须符合设计要求及规范所要求的操作余度和边坡宽度;、槽底必须平整,坡度流畅(与所在到路坡度一致)无障碍物影响不得有起伏波浪现象;、基槽中心线必须与所在道路中心线平行,无障碍物影响不得出现蛇行现象,基槽视觉通畅;、未经监理和现场质量管理人员验收并经过不得进行下一道工序。2、模板工程1).垫层模板支模前,槽底必须夯实,先从龙门板下引中线,再翻出垫层边线,翻边线时每10M钉一组木桩并在木桩上挂出垫层边线,按照垫层边线排列模板,就位准确后,用12钢筋从模板侧楞孔内穿入,钉入地面以下300MM,用以固定模板。2).现浇砼隧道模板 底板与墙板一次支成,接缝处应全部粘密封条,密封条要与模板表面平整;1、模板就位:a.在垫层上弹出砼墙的内外边线;b.在内外边线竖立与电缆隧道壁同高的模板(模板必须涂刷隔离剂)并用钢管临时固定;c.在内侧模板下支设与底板同高的马凳,间距不大于800mm(边支马凳边立模板)并用钢管临时固定。2、模板固定:a.模板采用钢管支撑固定,大横杆间距不大于600mm,模板竖向接茬处必须采用两道大横杆(大横杆布置在距接缝不大于100mm处)b.立杆设在大横杆外侧,间距不大于1000mm;c.小横杆设在模板上平,用以连接立杆并用扣件连接牢靠;d.斜撑设于模板内侧,保证沟体净空,间距不大于1000mm。3、模板校正:a.将模板两侧用线锤吊直,然后挂线调整中间的模板(每10m为一个校正段);b.在内外模板之间设置与沟壁同厚的钢筋撑,每隔1M放置1个(梅花布置,边校正边放置),保证墙壁的厚度,浇筑时由专人负责收集沟壁内钢筋撑;c.校正加固完毕后,在模板接缝处沾上宽胶带。 待底板与墙板拆模混凝土强度达到1.2MPa时,可采用满堂脚手架支盖板模板,接缝处应全部粘密封条,密封条要与模板表面平整。 强制性条文:、严禁扭曲变形、凹凸不平、孔洞及低刚度模板进入现场使用;、模板涂刷隔离剂必须均匀,无结块及漏刷现象;、模板上下口必须平整,接缝平滑;、基底不得高出模板底口(垫层模板);、模板上口距底板高度必须一致;、模板整体必须通直无离线及敞口、缩口现象;、模板及支撑必须有足够的刚度来保证混凝土浇注工程中不跑模;未经监理和现场质量人员验收并经过不得进行下一道工序。3、钢筋工程准备控制混凝土保护层的水泥砂浆垫块(50mm见方),垫块厚度同设计要求的保护层厚度一致,当在垂直方向使用垫块时,应在垫块中埋入20号铁丝用以将垫块和钢筋固定在一起。钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。绑扎时,先在模板上划出用于控制钢筋间距的线。钢筋的接头应交错布置,纵横向钢筋点均应扎牢,绑扎时绑扣相互间应成八字形。底板及盖板双层网片钢筋之间需设马凳,马凳间距不小于600mm(梅花形式放置);沟壁双层钢筋网片采用”S”撑筋各一支一。强制性条文:、钢筋的型号、直径、根数、间距及保护层必须满足设计要求;、钢筋表面严禁有油渍、漆污、和颗粒状(片状)铁锈;、未经监理和现场质量人员验收并经过不得进行下一道工序。4、混凝土工程浇筑前,派专人清除模板内的积水、铁丝等杂物,并洒水湿润模板。混凝土应分层浇筑,每层厚度不超过300mm,以一个伸缩缝为一段,浇筑完第一层再浇筑第二层(依次逐步浇注)。相邻两层之间的浇筑时间不得超过0.5小时。混凝土采用振动棒振捣,振动棒的操作,要做到”快插慢拔”。快插是为了防止将表面混凝土振实而与下面的混凝土发生离析;慢拔是为了使混凝土能填满振动棒抽出时所造成的空洞。每一插入点要掌握好振捣时间,一般每点振捣时间为2030S,但应视混凝土表面泛出灰浆,呈现水平并不再下沉及不在出现气泡为准。浇筑混凝土时,派专人检查模板、支架、预埋铁件的情况,当发现有变形、移位时,应立即停止浇注并及时处理。混凝土养护,特别是早期湿润养护更为重要,混凝土进入终凝(浇筑4-6小时)即应覆盖,浇水湿润养护不少于14D。拆模后用透明塑料布覆盖,继续浇水(从塑料布的缝隙中浇入),始终保持混凝土表面的湿润。强制性条文:、混凝土垫层必须采用平板震动器震捣并用木制抹子赶实撮平(埋管垫层必须采用钢制抹子赶实压光),保证混凝土面平整,棱角清晰;、盖板混凝土必须采用平板震动器震捣并用钢制抹子赶实压光,盖板及伸缩缝边角处必须采用钢拉角拉直,保证盖板面光亮平整,棱角分明;、混凝土底板表面必须用钢制抹子赶实压光。、沟体混凝土表面无孔洞,漏浆、漏筋、搓板及胀包现象;、止水带、止水条通直居中,无扭曲、斜置现象;5、井类工程井类工程全部采用竹胶板模板,工艺同电缆沟工程,模板成型后,必须由现场质检人员进行标高、外形及截面尺寸复核。、井盖模板支设与浇筑a.在井壁四周安装与井盖板同高的模板,模板下口与井壁搭接不小于50mm,用木桩固定;b.用水准仪定位侧模板四角在同一高度,并校正对角线相等;c.挂线校正侧模垂直并在同一条直线。d.支井盖板底模板时,以侧模板四角为基准,下引模板四角定位点,并依据定位点弹出模板上平控制线后进行模板支设;e.以模板上平控制线纵横引线并校正模板平整度;f.盖板混凝土浇注后,用木制刮杠(或铝合金刮杠)刮平盖板上表面,并用钢抹子赶实压光。强制性条文:、井类工程必须达到清水混凝土标准(表面垂直、平整、光亮、棱角分明顺直;杜绝蜂窝麻面、孔洞、扭角现象);、井体对角线相等无扭角、掉角、少角现象;、井体棱角必须采用木制护角保护,并涂刷红白斑马警示线;、井圈模板必须采用钢制定型模板。第五章 与设计、监理等的协调与配合在工程施工前或施工过程中,因各方面原因,与设计、业主、监理及旧有管线管理单位,以及当地政府部门之间均存在联系和协调的问题。正确认真地对待和协调好各方面的关系,对工程的顺利进展至关重要。一、与业主之间的协调工程施工过程中,除应遵守合同中有关的规定和义务外,一切从业主的利益出发,积极配合业主做好工程前期准备工作;工程进行过程中对遇到的困难不等不靠,主动参与解决落实;对工程中其它有疑问和工程交接的问题,服从业主及监理工程师的统一协调并认真贯彻执行。与业主之间的协调,主要由项目经理负责。二、与设计单位的协调工程开工后,积极协助业主代表以及驻地监理工程师,及时同设计人取得联系,进行开工前的设计交底工作。图纸会审中发现的各种问题,及时上报驻地监理工程师,并向设计人员征询意见,在取得设计人员同意后,办理设计变更洽商后方可进行施工。要充分理解设计意图,认真学习施工图纸,严格按照设计图纸以及变更图纸施工,未经设计同意,不得随意更改设计,保证把设计意图思想贯穿于整个工程实体中。积极邀请设计单位有关人员参加验槽及关键部位的隐蔽验收工作,随时取得与设计人员之间的联系,各道工序验收及工程整体验收必须保证及时通知,预先约定。三、与监理单位的协调充分配合监理工程师的”安全、质量、进度、投资”的控制和合同、信息管理职能,做好各项基础工作。在施工过程中,严格按照经业主及监理工程师批准的施工组织设计进行质量管理,在班组自检和项目部质检员专检的基础上,接受监理工程师的验收和检查,对违反操作规程及不符合规范规定的工程内容,按照监理要求,及时予以整改。贯彻质量控制、检查管理制度,所有进入施工现场的成品、半成品、设备、材料等均按要求向监理工程师提交产品合格证及检验报告,建立分级共同把关制度。部位或分项工序质量,严格执行上道工序不合格,下道工序不施工的准则,使监理工程师的工作得以顺利开展。四、与旧有管线之间的协调施工前,应对施工范围内各种现有管线进行一次全面、细致的调查,确定现有管线的类别、规格、位置、高程以及所归属的管理部门,并及时与其管理单位取得联系,制定协调施工方案,对新修建的各专业之间的配合协调,应在业主及监理工程师的统一下制定可行措施,解决施工顺序、高程、位置有矛盾的问题。五、与行政管理部门之间的协调积极配合安居区行政管理部门对与本工程施工有关的各项检查,积极提供工人的各项证明,协助完善建筑市场管理工作;委派专门外协人员接待、协调相关人员的检查、监督。六、与各障碍交叉之间的通用方法: 1、电缆隧道施工时如与现状排水管交叉,应保证排水管在电缆隧道内没有接头,电缆隧道等截面加深,加深段电缆隧道长度不应小于6米,电缆隧道低坡度不大于1:2(高:宽),接口处防水做法按5.3.3-1要求防水。 2、电缆隧道与现状给水管交叉时,给水管移出电缆隧道。 3、电缆隧道与燃气管交叉时,燃气管移出电缆隧道,并要求混凝土包封电缆隧道两侧各1米范围得的燃气管。 4、电缆隧道与热力管交叉时,热力管移出电缆隧道,并要求热力管和电缆隧道之间加隔热板。 5、电缆隧道与电信通讯管交叉时,通讯管移出电缆隧道。6、与各类管线垂直、平行的最小安全净距离:电缆通道最小距离交叉管沟类别平行(m)垂直(m)备注热力管沟2m(1m)0.5m(0.25m)油管或燃气管道1m0.5m(0.25m)电缆或通讯电缆0.1m0.25m其它管道0.5m0.5m(0.25m)与建筑物基础2.5m括号内的尺寸为采取特殊措施后的安全净距离。备注: 两者中间加5mm厚XPS挤塑保温隔热板; 混凝土包封垂直交叉段管道,每边宽出0.5m.经过现场勘查,在施工线位作业面有跨越过渠涵管7处,与我电缆隧道平行在施工工作面的路面预留200mmPEC绿化水管14处,在开挖前及时与建设单位和市政单位沟通协调绿化水管具体方案采取安全距离,7处过渠涵管需建设单位和设计单位沟通协商具体施工方案。另外,根据图纸隧道平均挖深2.7米不属于深基坑,土质情况符合设计要求,固有风险评估等级为二级。第六章 工程质量保证措施为使工程质量在整个施工过程中自始至终处于受控状态,除在施工过程中严格遵守和执行合同文件规定的技术规程和国家现行有关技术标准、规范的规定,特制定以下质量保证措施各方面的内容。一、 项目经理质量职责项目经理为工程质量的第一直接责任人,对工程质量、目标实施全面负责。二、 项目技术负责人质量职责在项目经理的领导下,认真贯彻质量方针和目标,组织制定该项目的工程质量技术保证措施。严格本工程的施工技术和质量检验管理,并对其工程质量负责。制订和实施工程质量计划,加强施工过程的控制,。主持编制项目的实施性施工组织设计,明确其技术标准和质量保证要求,并在每项工程开工前做好技术、工艺和质量交底。三、 项目质量负责人质量职责做好施工过程听质量检查,发现问题及时提出质量检查整改通知单,限期整改,并追踪检查。收集保管好该工程有关质量记录,不合格审核单,参加工程质量检验与评定,提供工程质量抽检数据,提出工程质量评定等级意见。四、 工程质量与验收严格执行三级自检制度,做好工程质量验收记录及质量问题管理台帐,配合监理初检、中间验收、竣工预验收、启动验收工作并整改消缺。具体体现在:隐蔽验收签证记录、工程验评记录及质量问题管理台账、监理初检申请、班组自检记录、项目部复检及公司级专检报告。三级自检流程表见附表:第七章 安全施工措施一、 安全管理1、 严格贯彻国家劳动安全法规,严格执行国家和,加强现场人员的安全教育工作。2、 设置专职的安全监督人员,每周召开安全会议,检查安全规章制度的落实情况,及时发现和消除事故隐患。3、 电工、焊工等特殊工种必须持证上岗,电工操作时必须有安全监护人。4、 项目经理每月至少组织一次安全大检查。5、 安全检查分为例行检查、专项检查、随机检查、安全巡查四种方式,安全检查以查制度、查管理、查隐患为主要内容,同时应将环境保护、职业健康、生活卫生和文明施工纳入检查范围。6、 配合业主项目部等相关单位开展的春季、秋季安全检查和各类专项安全检查,对检查中发现的安全隐患和安全文明施工、环境管理问题按期整改,闭环管理。对因故不能立即整改的问题,应采取临时措施,并制定整改措施计划报上级批准,分阶段实施。7、 根据管理需要和现场施工实际情况适时开展随机检查和专项检查,及时发现并解决安全管理中存在的问题。8、 各类检查事先编制检查提纲或检查表,明确检查重点,检查表按照中的”电网建设工程项目安全管理评价标准表”。对安全检查中发现的安全隐患、安全文明施工和现场安全通病,下达,责任单位(分包商)、部门或施工队(班组)负责整改,整改后填写监督检查并确认隐患闭环整改情况,通报检查及整改结果。9、 在每月召开的安全工作例会上,针对项目施工过程中和安全检查中发现的安全隐患和问题进行安全管理专题分析和总结,掌握现场安全施工动态,制定针对性措施,保证现场安全受控。二、 安全管措施1、 建立现场安全管理小组,由项目经理主持日常安全活动并配备专职安全员。坚持”安全第一、预防为主、综合治理”的方针,严格遵守国家颁发的安全技术操作规程,坚持三级安全检查,三级安全值班,三级安全教育制度。2、 施工现场临时用电严格执行。3、 进入现场负责人员必须配戴工作卡,并要戴好安全帽,管理人员和作业人员分颜色区别。4、 建立健全安全生产责任制,进入施工现场人员,应严格遵守安全生产规章制度,做好各级安全检查培训工作。5、 施工负责人、安全员每天须新临现场进行验收,并建立验收手续。6、 在作业区设立防护围栏、警告标志,并有专人监护,严禁非作业人员入内。7、 所有分部、分项施工都必须编制安全技术措施。安全技术措施要有针对性,应根据工程特点、施工现场环境、施工方法等编写。8、 抓好劳动卫生工作,创造良好的作业环境,保护工人身体健康。三、 具体安全措施:1、 土方开挖时必须经计算确定放坡系数,分层开挖,必要时采取支护措施。挖土区域设警戒线,各种机械、车辆严禁在开挖的基础边缘2米内行驶、停放;开挖过程中必须观测基坑周边土质是否存在裂缝及渗水等异常情况,适时进行监测;基坑顶部按规范要求设置截水沟,一般土质条件下弃土堆至基坑顶边1.2米,弃土堆高1.5米,垂直坑壁边坡条件下弃土堆底至基坑顶边距离3米,软土场地的基坑边则不应在基坑边堆土;规范设置弃土提升装置,确保弃土提升装置安全性和稳定性,规范设置供作业人员上下基坑的安全通道(梯子),基坑边缘按规范要求设置安全护栏。2、 垫层施工时混凝土运输车辆进入现场后,应设专人指挥。指挥人员必须站位于车辆侧面。使用插入式振捣器振实混凝土时,电力缆线的引接与拆除必须由电工操作。振捣器应设专人操作。作业中,振动器操作人员应保护好缆线完好,如发现漏电征兆,必须停止作业,交电工处理。作业中应配备模板工监护模板,发现位移或变形,必须立即停止浇筑。混凝土覆盖养护应使用阻燃材料,用后应及时清理、集中堆放到指定地点。3、 防水层的原材料,应分别储存在通风并温度符合规定的库房内,严禁将易燃、易爆和相互接触后能引起燃烧、爆炸的材料混合在一起。作业现场严禁烟火,保持良好的通风条件,采取强制通风措施,配置一定数量的灭火器,当需明火时,必须开具动火作业票,必须有专人跟踪检查、监控。使用射钉枪时要压紧垂直作用在工作面上,不得用手掌推压钉管,射钉枪口不得对向人,射钉枪要专人保管。4、 钢筋作业时格栅钢架码放高度不得超过1.5m,并禁止抛摔。上下传递钢筋时,作业人员站位必须安全,上下方人员不得站在同一竖直位置上。竖井内垂直运输应使用吊装带,检查防脱装置是否齐全有效。绑扎侧墙顶板钢筋时,脚手架应搭设牢固。钢筋绑扎时线头应压向内侧。焊接钢筋焊工必须持证上岗,必须佩戴安全帽或穿戴防护面罩、绝缘手套、绝缘鞋等。在电焊及气焊周围严禁堆放易燃、易爆物品。5、 模板作业时模板应在距沟槽边1m外的平坦地面处整齐堆放。模板运输宜用平板推车。在向沟内搬运时,应用抱杆吊装和绳索溜放,不得直接将其翻入坑内,上下人员应配合一致,防止模板倾倒产生砸伤事故。模板按沟底板上的弹线组装,支完一段距离后(不宜超过20m),即应对模板进行加固。模板加固过程中,支点加固牢固、可靠,所用的木方无裂痕、腐朽,所有钉头均砸平,防止人员刮伤。拆除模板时应选择稳妥可靠的立足点。拆下的模板应整齐堆放,及时运走,拆下的木方应及时清理,拔除钉子等,堆放整齐,防止人员绊倒及刮伤。6、 混凝土运输车辆进入现场后,应设专人指挥。指挥人员必须站位于车辆侧面。浇筑侧墙和拱顶混凝土时,每仓端部和浇筑口封堵模板必须安装牢固,不得漏浆。使用插入式振捣器振实混凝土时,电力缆线的引接与拆除必须由电工操作。振捣器应设专人操作。作业中,振动器操作人员应保护好缆线完好,如发现漏电征兆,必须停止作业,交电工处理。作业中应配备模板工监护模板,发现位移或变形,必须立即停止浇筑。混凝土覆盖养护应使用阻燃材料,用后应及时清理、集中堆放到指定地点。7、 电缆爬梯安装、接地极安装施工中,应定期检查电源线路和设备的电气部件,确保用电安全。爬梯安装应保持横平竖直,电力电缆支架弯曲半径应满足线径较大电缆的转弯半径。各支架的同层横档高低偏差不应大于5mm,左右偏差不得大于10mm.组装后的钢结构电缆竖井,其垂直偏差不应大于其长度的2/1000。直线段钢制支架大于30m时,应有伸缩缝,跨越建筑物伸缩缝处应设伸缩缝。电缆支架全长和爬梯都应有良好的接地。接地安装应符合设计要求。焊接设备应有完整的保护外壳,一、二次接线柱外应有防护罩,在现场使用的电焊机应防雨、防潮、防晒,并备有消防用品。施工时现场严禁烟火并保持良好的通风条件,采取强制通风措施,通风设备常开。8、 井盖施工作业人员严禁站在井腔内侧砌筑,在操作完成或下班时应将碎砖、砂浆清扫干净后再离开,施工作业应做到工完、料尽、场地清。9、 土方回填操作人员应根据工作性质,配备必要的防护用品。机械操作人员必须持证上岗。施工中,应定期检查电源线路和设备的电器部件,确保用电安全。机械设备的维修、保养要及时,使设备处于良好的状态。处理机械故障时,必须使设备断电。配电系统及电动机具按规定采用接零或接地保护。吊装盖板时,必须有专人指挥,严禁任何人在已吊起的构件下停留或穿行,对已吊起的盖板不准长时间停在空中。10、 现场临时用电采用TN-S接零保护和二级漏电保护系统系统,由于线路长处于偏远地区附近无可接入的变压器,现场采用发电机供电。配电箱及开关箱安装:(1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电两级保护(首级、末级)。配电系统宜三相负荷平衡。220V或380V单相用电设备宜接入220380V三相四线系统;当单相照明线路电流大于30A时宜采用220380V三相四线制供电。(2)总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m;开关箱与其控制的固定式用电设备的水平距离不宜超过3m,距离大于3m时应使用移动式开关箱(或便携式卷线盘);移动式开关箱至固定式开关箱之间的引线长度不得大于30m,且只能用橡套软电缆。(3)配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆,不得有接头。(4)漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于01s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于01s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于01s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。(5)各级配电箱必须加锁,配电箱附近应配备消防器材。保护接地或接零 :(2)保护零线(PE线)应由总配电箱电源侧工作零线(N线)或总漏电保护器电源侧工作零线(N线)重复接地处专引一根绿黄相色线作为局部接零保护系统的保护零线(PE线)。TNS系统中的保护接零线(PE线)除必须在总配电箱处做重复接地外,还必须在配电系统的中间处(二级配电箱处)和末端处(三级开关箱处)做重复接地。(3)在保护零线(PE线)每一处重复接地装置的接地电阻值不应大于4;在工作接地电阻值允许达到10的电力系统中,所有重复接地的等效电阻值不应大于10。重复接地线必须与PE线相连接,严禁与N线相连接。保护零线(PE线)必须采用绝缘导线(绿黄双色线)。保护零线(PE线)应为截面不小于2.5mm2的绝缘多股铜线,手持式电动工具的保护零线(PE线)应为截面不小于1.5mm2的绝缘多股铜线。(4)相线的颜色标记必须符合以下规定:相线L1(A)、L2(B)、L3(C)依次为黄、绿、红色;N线的绝缘颜色为淡蓝色;PE线的绝缘颜色为绿黄双色。任何情况下上述颜色标记严禁混用和互相代用。现场照明布置 :(1)照明开关箱内必须装设隔离开关、短路与过载保护电器和漏电保护器,照明灯具的金属外壳必须与PE线相连接,照明设备拆除后,不得留有可能带电的部分。(2)施工作业区采用集中广式照明,严禁使用碘钨灯。室外220V灯具距地面不得低于3m,室内220V灯具距地面不得低于25m,并不得任意挪动。普通灯具与易燃物距离不得小于300mm;聚光灯等高热灯具与易燃物距离不宜小于500mm,且不得直接照射易燃物。(3)高温、有导电灰尘、比较潮湿环境或灯具离地面高度低于25m等场所的照明,电源电压不应大于36V;潮湿环境和易触及带电体场所的照明,电源电压不得大于24V;特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明,电源电压不得大于12V。在坑井、沟道、沉箱内及独立高层构筑物上,应备有独立的照明电源。(4)电源线路不得接近热源或直接绑挂在金属构件上;在竹木脚手架上架设时应设绝缘子;在金属脚手架上架设时应设木横担。工棚内的照明线应固定在绝缘子上,距建筑物不得小于2.5cm。穿墙时应套绝缘套管。管、槽内的电线不得有接头。(5)行灯的电压不得超过42V,行灯电源线应使用软橡胶电缆。行灯应有保护罩。行灯电源必须使用双绕组变压器,其一、二次侧都应有熔断器。行灯变压器必须有防水措施,其金属外壳及二次侧绕组的一端均应接地。采用双重绝缘或有接地金属屏蔽层的变压器,二次侧不得接地。第八章 文明施工环境保护措施为加强工程现场文明施工管理,提高文明施工水平,创立文明工地,使文明施工规范化、标准化、制度化,我公司将认真贯彻文明施工要求,推行现代企业制度管理方法,科学组织施工,做好现场文明施工的各项管理工作,拟采用以下措施:1、 施工现场全线实行封闭管理。采用安全围栏进行围护、隔离。2、基础开挖的土石方、机具、材料实现定置堆放,材料堆放铺垫隔离、标识清晰,主要机械设备应设置设备状态牌和操作规程牌。3、材料堆放场地应坚实、平整、地面无积水。施工机具、材料分类放置整齐,并做到标识规范、铺垫隔离,4、 合理布置施工场地,做到场地整洁、道路平顺、标志醒目、生产环境达到按要求做到安全制度执行标准化、安全设施标准化、个人防护用品
