发泡砼施工方案

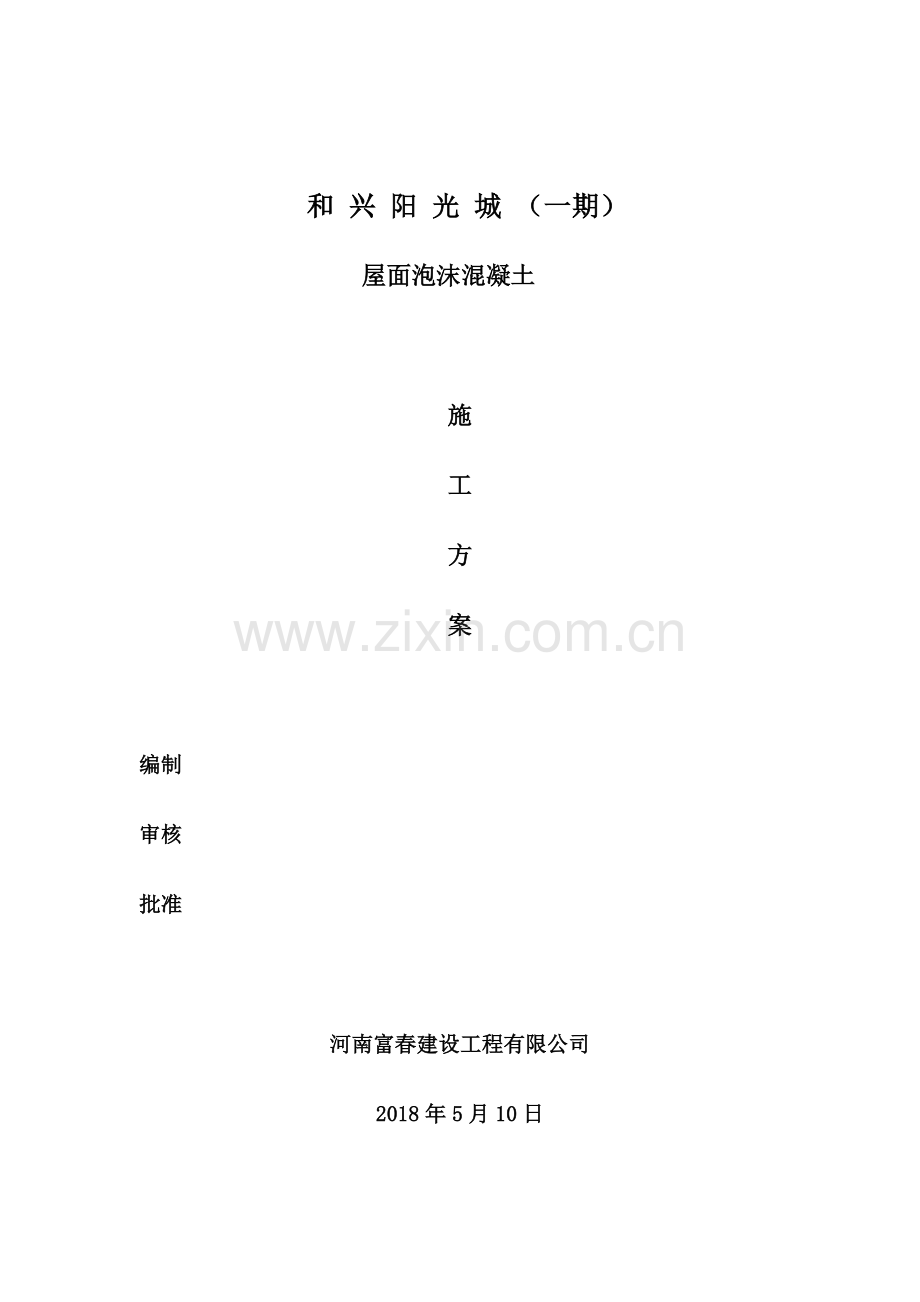

和 兴 阳 光 城 （一期）
屋面泡沫混凝土

施
工
方
案

编制
审核
批准

河南富春建设工程有限公司
2018年5月10日
屋面泡沫混凝土保温施工方案
　1． 编制依据
　　 施工图纸、施工规范及技术核定单
　2  施工总体安排
　　2.1  施工准备
　　1）图纸及相应规范
　　施工前，认真查阅图纸及相应规范，掌握材料的性能和技术指标及施工工艺，特别是对于特殊部位的处理，做到在施工中重点突出。
　　2.2机具配置
　　详见表2.1。
表2.1机具配置
机具名称
规格
数量
用途
发泡搅拌机

1
混凝土发泡
泡沫混凝土输送泵

1
输送混凝土
泡沫混凝土输送管

输送混凝土
靠尺

３

专用检测工具

２

扁铲或铲刀

5 把
清理基层
粉笔  灰线

2
做标识用
钢卷尺
30 米
1
度量尺寸
　2.3  施工条件
　　（1）屋面结构层施工完毕并符合《钢筋混凝土结构工程施工质量验收》GB50204-2002的要求。
　　（2）屋面结构层中各种设施基础、预埋管件等安装完毕并验收合格。
　　（3）各种高差,标高控制点，控制线经测定管沟，排水沟测定完毕，并验收合格。
　　（4）屋面结构表面应平整，干净。
　　2.4  采用材料
　　（1）发泡剂 （HT型复合发泡剂）
　　泡沫混凝土以热聚物表面活性剂为有机胶结料的聚合物，通过发泡机的发泡系统，将发泡剂充分发泡。
　　（2）水泥为强度等级32.5级的普通硅酸盐水泥.
　　（3）水为市政管道自来水。
　　　　3  施工方法及工艺
　　3.1  施工方法
　　（1）配制泡沫浆体，根据混凝土发泡剂的配比和生产工艺，配制发泡浆体。
　　（2）拌制水泥浆，按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥等添加料投入搅拌内搅拌，时间不少于2分钟。
　　（3）将预发泡沫倒入水泥浆体的搅拌机中，搅拌约5分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑或泵送浇筑。预拌好的水泥泡沫浆料应在4小时内用完。
　　3.2  施工工艺
　　（1）基层处理：基层钢筋混凝土板面必须清扫干净，无砌块及建筑垃圾等现象。
　　（2）浇捣泡沫混凝土
　　a.基层清理：将泡沫混凝土中预埋件、预留孔（水管、排水孔等）在浇筑泡沫混凝土前做好，局部不确定的可以在安装后再浇筑修补到位 。
　　b.标高控制点设置：按设计图纸的保温层厚度，设定浇筑面标高线，有找坡要求的应设定找坡控制点。
　　c.分层浇筑：浇筑泡沫混凝土，浇筑面应做到平整，如大面积平面浇筑时，可采用分区逐片浇筑的方法，也可采用全面分层、分段分层、斜面分层三种分层浇筑方法，每层浇筑厚度不易大于200mm厚，根据气温情况浆体初凝后有一定承重能力后，方可继续浇筑。浇筑达到标定高度后用尺杆刮平。12小时后进行保湿养护，养护时间不小于24小时。
d.细节控制：在泡沫混凝土保温隔热层施工时，天沟、檐沟等部位应找坡，同时保证这些部位的泡沫混凝土厚度不得小于20mm。
　　(3)浇筑后处理
　　在浇筑后也应注意观察浆体下沉高度，如果有下沉现象要及时补平发泡面高度，使其达到图纸设计要求高度。
　3.3  施工要点
　　(1)按照施工图纸设计要求,测定设置标高控制点，周边墙体上弹出高度控制线。
　　(2)搅拌泡沫混凝土时，应先加水后加干料，待浆料拌料成稠糊状，加泡搅拌均匀后，泵送至施工面。
　　(3)工作面较大时对作业面进行分格，设置施工缝，以一个作业班施工量确定，根据施工厚度分层浇筑，一次浇筑厚度不宜大于200mm。
　　(4)表层施工时，用3～5m长尺杆刮平。
　　(5)施工完毕，36h内不宜上人或车辆(包括手推车)，施工温度低时，时间可延长。
　　(6)屋面防水层施工时可不设排气孔。
　　4  技术质量保证措施
　　　　4.1泡沫混凝土性能指标要求

型号级别
项目指标
B03
B04
B05
B06
B07
B08
B09
干容重Kg/m3±50
300
400
500
600
700
800
900
抗压强度Mpa
平均值
>0.3
>0.8
>1.0
>1.6
>2.2
>2.6
>3.8
最小值
>0.25
>0.5
>0.8
>1.2
>2.0
>2.5
>3.5
导热系数W/（m·K）
<0.077
<0.08
<0.098
<0.144
<0.16
<0.21
<0.24
干燥收缩率（%）
<0.75
48h吸水率（%）
<23
蓄热系数（W/m·K）
0.98
燃烧性能
不 燃 烧

 　　根据本工程图纸及技术核定单要求,屋面保温找坡层选用B07级泡沫混凝土。

4.2现场泡沫混凝土配合比为
材 料
水 泥
(PO32.5)
发 泡 剂
外 加 剂
水

重量（KG）
600
2.55
3.35
345

重量比
1
0.0043
0.0056
0.58

235
1
1.32
135.3

　　　4.3 质量检查、验收
　　（1）泡沫混凝土屋面保温层施工质量应符合有关规定。
　　（2）泡沫混凝土品种、规格应符合相关设计和相关标准的规定。
　　（3）现场发泡的泡沫混凝土，其配合比应计量准确、搅拌均匀，分层连续施工。
　　（4）屋面天沟、檐沟、檐口、水落口、泛水、变形缝和出屋面的防水构造必须符合设计和规范要求。
　　　　4.5  应注意的质量问题
　　（1） 泡沫混凝土的施工环境宜在5度以上,并应避免在雨天,烈日高温条件下施工.
　　（2） 泡沫混凝土的流动性较大,用泡沫混凝土进行找坡施工时必须采用模板辅助.
　　（3） 泡沫混凝土施工必须有专业知识的技术人员指导下进行,对每道工序严格把关,确保施工质量。
　　（4） 泡沫混凝土及细石混凝土防水保护层内埋设的各种预埋件、预留孔（水管、排水孔等），应在浇筑前做好，严禁在保护层上凿孔打洞。不得在保护层内埋设管线。
　　4.6  成品保护
　　（1）施工完毕及时按设计要求采取保护措施， 36h内不宜上人或车辆(包括手推车),施工温度低时,时间可延长. 不得损坏，以免造成后患。
　　（2）施工要与有关工序作业配合协调，进入作业面的施工现场人员不得在成品上面走动。
　　（3）施工现场有专人负责看管下道工序的操作，不得使用手推车行驶，使用铁锹等工具时应避免铲破保温层，如有破损要及时修补。
　　5  安全消防措施
　　5.1  安全消防措施
　　（1） 操作人员必须戴好安全帽，系好安全带(高空作业)。
　　（2） 在雨天、雪天、五级风(含五级)以上均不得施工（通过收听天气预报来判断）。
　　（3） 材料运输及贮存应严禁烟火，堆放处要远离热源及易燃品,堆放高度不超过1.5米，并放置合格灭火器，做好现场标识。
　　（4） 运输路线要畅通，各项运输设施要牢固可靠，屋面孔洞及檐口必须有安全措施。
　　（5）对交叉作业工作面，要做临时防护。
　　5.2  夜间施工保障措施
　　（1） 正常夜班为晚上6时30分至12时00分。所有班组要统一夜班作业时间，以免过度劳累造成安全事故，工人禁止日夜连续作业。
　　（2） 特殊工序不得在夜间施工。
　　（3） 由专门电工负责夜班加班电工作业，加班前提前15分钟布置好照明设施，其照明度必须满足操作要求。
　　（4） 项目部管理层每晚有专人值班，及时处理各种突发事件。
　　（5） 严格监督文明施工，不得随地大小便。
　　5.3  现场安全、保卫
　　（1） 建立健全安全、保卫制度，落实治安、防火管理责任人。
　　（2） 施工现场配备专职保安人员，昼夜值班，做好进入施工现场人员的登记手续，不允许非本工种人员进入施工现场。

　　6  环保与文明施工措施
　　6.1  文明施工
　　（1） 施工完毕，剩余的材料不得到处乱扔，要及时收集，或倒入固定的垃圾箱，保持施工环境的整洁，做到工完场清。
　　（2） 现场准备足够的消防器材及消防设施，保持消防道路畅通。
　　6.2  环保要求
　　（1） 所进各种材料必须符合环保要求，并有合格证和环保检测报告。
　　（2） 材料须设专门存放处，贴好明显标记，提醒其它非专业工种。
　　（3） 施工过程要做好各项施工记录。
　　（4） 施工过程严格控制各道工序，减少对环境的污染。
