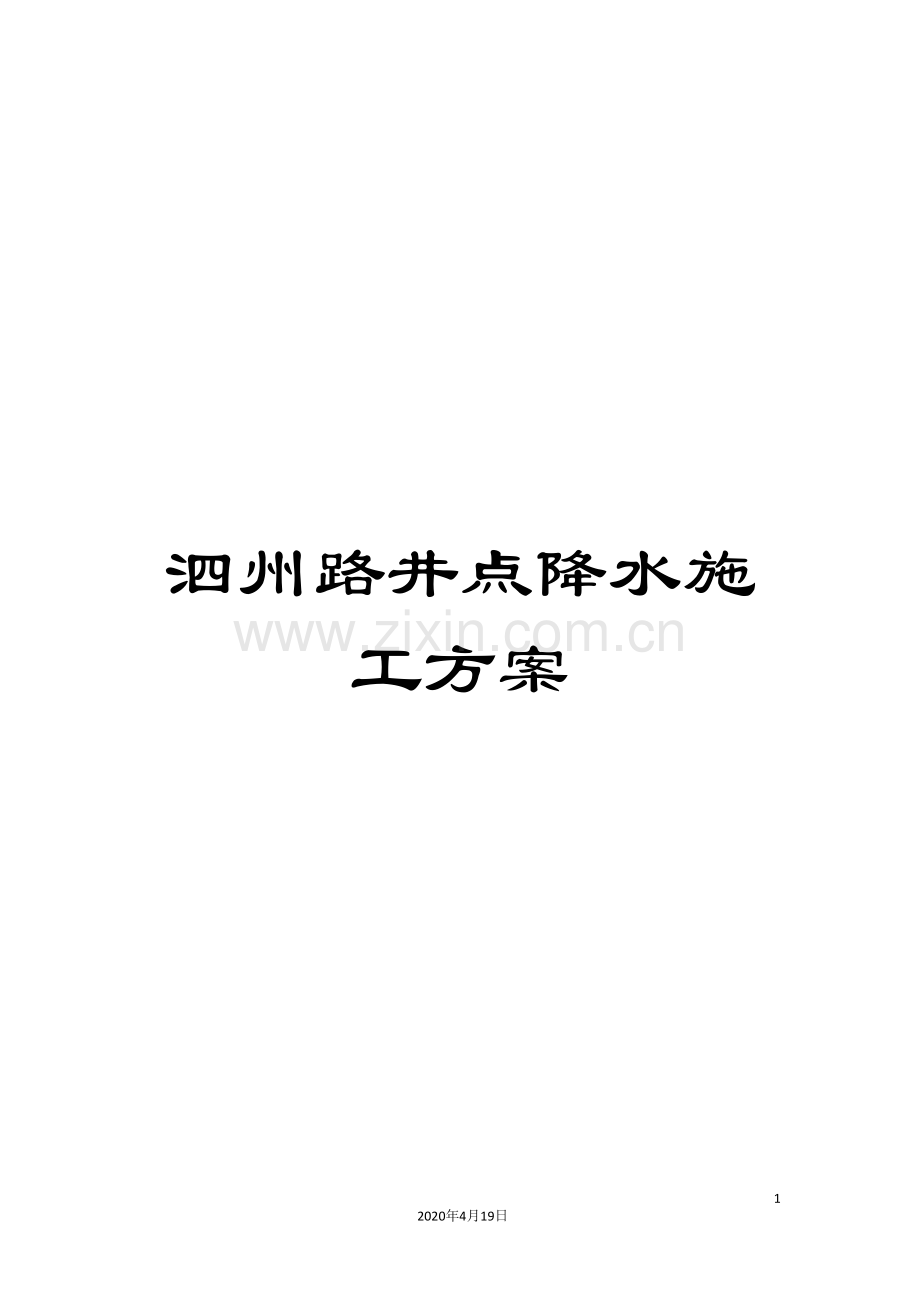

泗州路井点降水施工方案范文.doc

泗州路井点降水施工方案

10
2020年4月19日
文档仅供参考

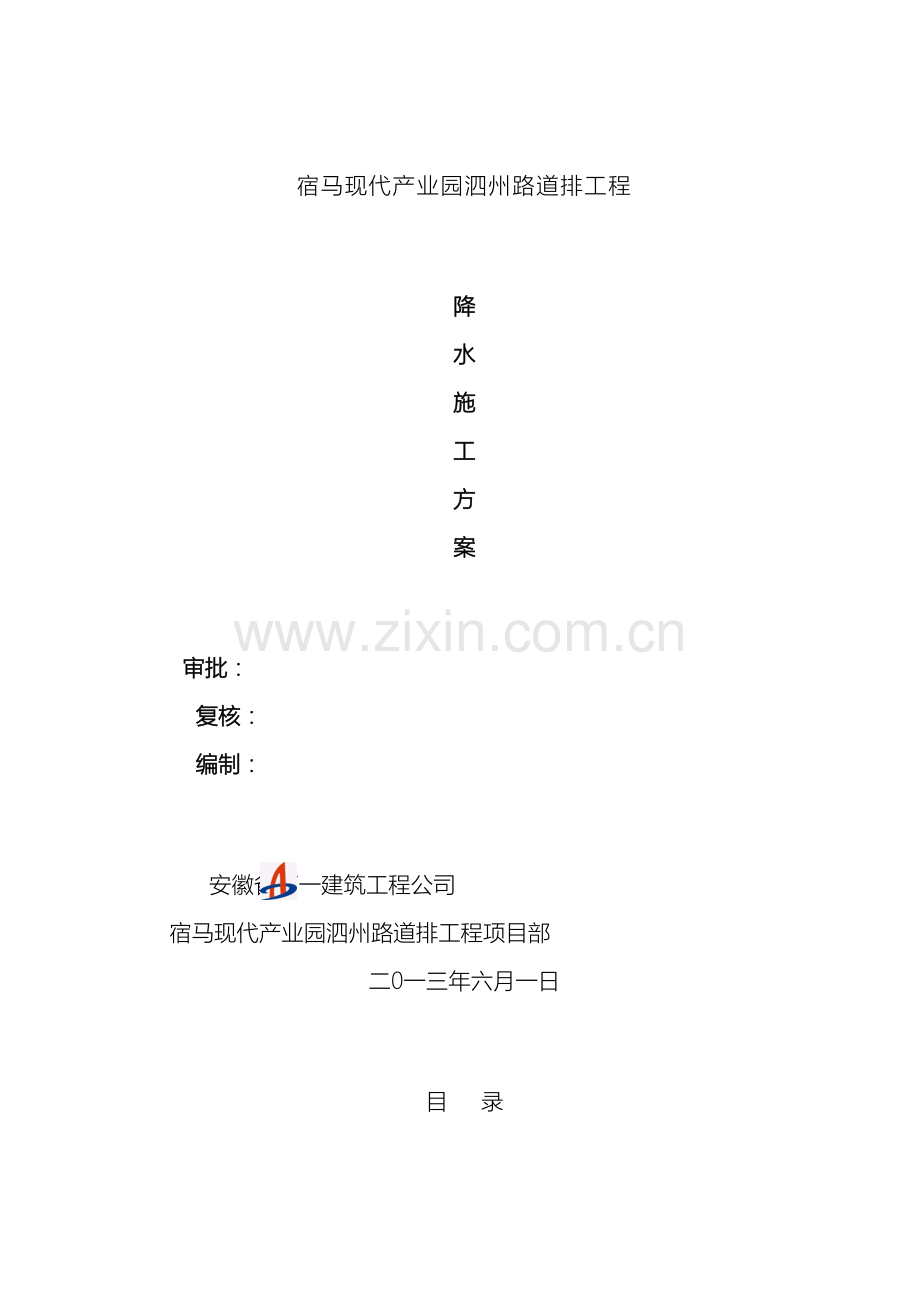

宿马现代产业园泗州路道排工程

降
水
施
工
方
案

审批：
复核：
编制：

安徽省第一建筑工程公司
宿马现代产业园泗州路道排工程项目部
二0一三年六月一日

目 录

一、工程概况
二、地质及水文
三、主要机械设备组成
四、施工步骤及施工时间
五、施工方案
六、人员组织
七、计划投放的主要机械设备
八、质量保证措施
九、文明施工和安全生产保证措施
十、附 图
1、降水管道平面布置图及降水时间计划图
2、降水管道断面图

一、工程概况
建设单位：宿州马鞍山投资有限公司
设计单位：中国航天建设集团有限公司
监理单位：安徽恒泰工程咨询公司
施工单位：安徽省第一建筑工程公司
泗州路是宿马现代产业园内一条东西向城市次干道，道路红线32m，道路设计起讫桩号为K0+000～K1+558，全长1.558Km;雨水管道敷设于道路中线左幅机动车道下，污水管道敷设于道路中线右幅机动车道下。
二、地质及水文条件
（一）本工程地质条件
拟建道路地段主要为麦田，分布沟塘、水系，地形起伏不大，地面标高为23.29～24.63m。
经钻探揭露，取原状土样及室内土工试验成果综合分析，在钻孔深度控制范围内拟建场地土地层可分为4层，其土体结构与特征自上而下描述如下：
第①层中液限粘质土(耕植土)：黄灰色、黄色等。该层主要有素粉质粘土夹少量植物根茎等组成。局部含一些僵石等。层厚0.3-0.8m。该层属于中等压缩性土，不宜直接作为道路路基持力层。
第②层中液限粘质土：灰黄色。土切面稍光滑，摇振无反应，干强度、韧性中等。层厚1.5-5m。干湿类型为过湿。属于中等压缩性土。可直接做为道路路基持力层。
第③层中液限粘质土：黄灰色。土切面无光泽，摇振反应慢，干强度、韧性低。揭露厚度3-5m。干湿类型为过湿。属于中等压缩性土。
第④层含砾中液限粘质土：黄色、褐黄色，含铁锰氧化物。土切面光滑，摇振无反应，干强度、韧性中等。揭露厚度3-5m。干湿类型为中湿，属于中等压缩性土。
（二）水文情况
宿州市多年平均降水量873mm，地区分布不均，从南到北递减；年内分布不均，汛期6-9月降雨量占全年降雨量的70%。场内地下水类型为孔隙潜水，大气降水和侧向补给为主要补给源，主要排泄途径为自然蒸发和地表径流，勘察期间测得的地下水标高为20.62-23之间。
由于地下水位较高，原地面标高处在23.29～24.63m，污水管道开挖深度为4-6.5m之间，均位于地下水位以下2.5m。
经上述勘测资料及结合污水管道施工深度分析，为保证雨污水管道干槽施工，对整个雨污水管道采用重型井点降水。
三、主要机械设备组成
1、井点管
采用直径50mm的薄壁钢管，其端头为1.0m长的滤管，滤管系在薄壁钢管上钻直径10～15mm呈梅花形布置的圆孔，孔间距30～40mm，管外用铜丝螺旋形缠绕，先包一层40目的尼龙网，再包一层18目的尼龙网，滤网外缠绕一层粗铜丝保护，滤管下端装铸铁管靴，防止泥沙进入管内。
2、集水总管
采用直径75mm的薄壁钢管分段连接，间隔1m设一个与井点管相连接的短接头。
3、连接管
采用直径50～75mm的胶皮管或塑料管，连接管上应装阀门，便于检查。
4、抽水设备
由真空泵、离心泵、水气分离器组成。
四、施工步骤及施工时间
（1）根据施工平面图中轻型井点进行放样。
（2）开挖上部土层，排除地下水。
（3）铺设集水总管，裹好井点管滤纱。
（4）引孔到设计标高后下入井点管并回填粗砂滤料。
（5）一套降水设备安装完毕后进行试验降水，检查安装质量，管线无漏气，出水量正常，水清不携带砂为合格。
（6）全部轻型井点设备完装完毕，检查合格后，可进行正常预降水，抽出的地下水经过工程降水系统中的沉砂池后送入下水道。
（7）基坑开挖前，另预备好降水设备，根据基坑内情况备用。
（8）每套降水设备（单排40米）降水时间根据污水管道施工时间而定，污水约为22天[4天插管及管道正常出水（不计时间）－5天降水－1天沟槽开挖－1天平基－1天下管－2天管座及构筑物施工－2天沟槽回填-闭水试验10天]。
五、施工方案
由于沿线地下水丰富，各种构筑物及污水管道施工时，为避免出现流砂和塌方现象，造成对路基的影响，设计要求当管槽开挖时，采取井点降水措施，将地下水位降至槽底0.80m以下。同时根据路段两侧污水设计纵断面图及地下土层水量分析，该段污水施工必须采取降水措施。保证沟槽开挖的稳定性。
（一）井点布置
采用一级轻型井点降水，沿管基槽单边直线布置。
井点管埋置深度需保证使地下水位下降到基槽底面以下0.8m，降水的水力坡度为1／10，埋置深度按下式计算：
H＝h＋△h＋iL1＋L
式中：h—集水总管至基槽底距离（m）；
△h—降水后地下水位到基槽底的安全距离（0.8m）；
i—水力坡度（1／10）；
L1—井点管至基槽中心的水平距离（m）；
L—滤管长度（1.0m）。
（二）降水方案
1、根据现场条件，轻型井点在基础开挖内沿外侧布设，井点管点间距1m。
2、集水点管置于坑外地面上，为确保降水效果，布置井点前在井点管处开挖一宽约1m深约0.8m的沟槽。
3、真空泵根据现场出水条件及挖土方案布置，确保水泵能正常降水。
4、依据现场地层情况，井点管埋设采用水冲孔，成孔直径φ100～150mm，孔深6.0m，下入φ50mm井点管，周围填入粗砂滤料，基上1.0m左右用粘土封口捣实。
5、成孔采用冲孔、管套和射水等方法，钻孔深度应比滤管底深0.5m，以利沉砂。钻孔后及时用干净粗砂将孔壁与井点管之间填实，然后用空压机冲洗井点管直至清水，也可用射水法或套管法钻孔。
套管法系用水冲法将直径为200～300mm的套管沉至要求深度，再在孔底填一层砂砾石，插入井点管，将粗砂填入套管与井点管之间，再拔出套管；射水法系用0.4～1.0N／mm2的高压水在井点管下端冲刷土层，将井点管沉至要求深度后，在孔壁与井点管之间填入粗砂。自地面以下0.5～1.0m深度要将所有井点管用粘性土分层填实，防止漏气。
6、用连接管将井点管与集水总管和水泵连接，形成完整系统。抽水时，先开真空泵抽出管道内的空气，使其形成真空，使地下水和土中空气在真空吸力作用下被吸入集水箱，空气经真空泵排出，当集水管存储了相当多的水时，再开动离心泵抽水。
7、施工注意事项
（1）降水系统接通以后，应先试抽水，当系统无漏水、漏气和淤塞等现象时，方可正式使用。
（2）系统中应装真空表控制真空度，一般真空度要求不低于55.3～66.7KPa。
（3）管路井点有漏气时，会造成真空度达不到要求，影响降水效果。
（4）为保证连续抽水，应配置双电源。
（5）管道敷设回填后方可拆除井点，并将井点孔填土。
主要工序时间及井点管布置见附图。

六、人员组织
序 号
岗 位
人 数
备 注
1
项目负责
1

2
施 工 管 理
1

3
后勤管理（包括食堂）
1

4
材 料 管 理
1

5
技 术 工 人
10

6
专职安全员及保卫
1

合 计

15

七、拟投入的主要施工机械设备
本工程根据现场实际需要，拟投入50套轻型井点降水设备，以满足施工现场的要求。

八、质量保证措施
1、工地建立以项目负责人为首的质量保证体系，施工管理的全过程实行目标管理，严格按工程质量程序进行控制，按工程质量工艺流程进行质量管理。
2、在施工中，必须使全员树立质量意识，进行质量预控，认真学习操作规范和操作规程。确保降水的效益和路基降水后基坑的干燥。
3、定期和不定期进行分析，作出现场降水的持续性和稳定性，尽可能把质量问题消除在出现之前。
4、在施工过程中建立严格的交接班制度,明确岗位责任,质量与奖惩挂钩。

九、文明施工和安全生产保证措施
1、设立以项目负责为首，专职安全员、机台班组兼职安全员为主的安全保证体系。
2、各工序、各部位严格执行总公司统一制定的安全操作规程。
3、强化安全教育，使职工在思想重视安全生产，在技术上懂得安全生产的基本知识，在操作上掌握安全生产要领。
4、优化安全管理办法。根据“全员管理、安全第一”的原则，建立安全施工责任制，明确规定各级领导、职能部门、工程技术人员和生产工人在施工活动中的安全责任。
5、分析施工可能遇到的安全问题和不安全因素，制定相应的对策，防患于未然。
6、专职安全员必须每天对施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品使用情况进行检查，并记录在案。
7、保证施工现场的环境卫生。
8、高温季作业时，做好防暑降温措施。
9、严禁班前喝酒、作业时哄闹和戏耍。
十、附图
1、降水管道平面布置图及降水时间计划图
2、降水管道断面图

一、降水管道平面布置图及降水时间计划图

二、污水管道井点降水断面图

主排水管

1:0.5
1:0.5
停机面
○

6m

井点管
井点管

5m
5m

（井点管间距15m，直径Ф500mm)
