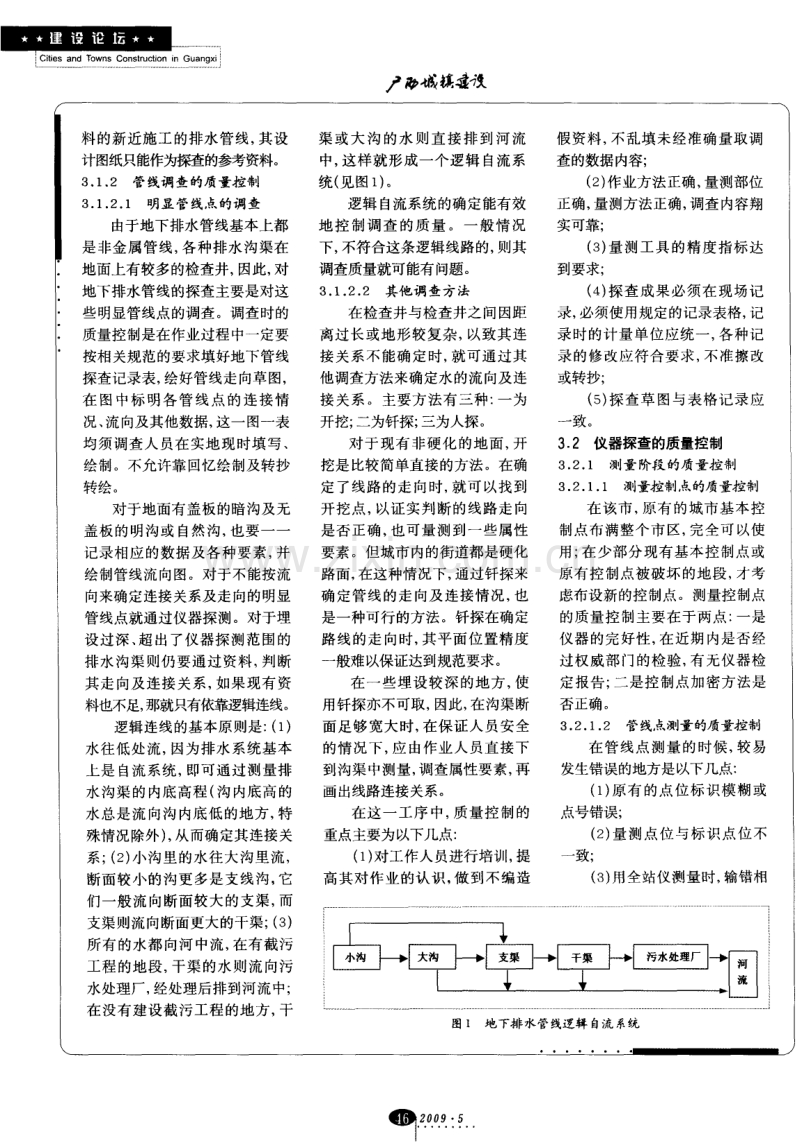

广移城橇建设 1前言 城市地下管线是城市基础设 施的重要组成部分，也是现代化 城市高质量 、高效率运转的基本 保证，被称为城市的 “ 生命线 ” 。 然而，由于历史原因，许多城市的 地下管线资料残缺不全，错、漏现 象严重 。 为改变这 一 现状，许多 城市开展 了地下管线普查工作。 由于地下管线 十分复杂，加上探 查作业的工序较多，因此，地下管 线探查作业各工序的质量控制工 作显得尤为重要。 2工程现状 某市建市时间较长，地 下排 水管线年代久远，加之最 近十多 年来对原有地下排水管线不断更 [摘要]本文通过工程实例 ，探讨了在进行城市地下排水管线探查的质量 控制中需要注意的问题，以供参考。 [关键词]地下排水管线；质量控 制；基础 设施 [文章编号]1672 — 7045(2009)0 5 — 0 045 — 0 3 [中图分类号]TUg g 2 ．2 [文献标识码]B A bstract：T h i spapergivesus ahelpfulsolutionbyexampl es ofthepr oblems duringqualitycontr olofinspectioni ncit yundergrounddrai nagepi pel ine． Keyw ords：undergrounddrai nagepi pel i ne；qual i t ycont rol；infr astructur e 新改造，导致目前的现状是：原有 的I IEI~I I E水管线与新的排水管线同 时使用，致使现有的地下排水系 统错综复杂，为 地 下管线探查工 作带来了极大困难。 3地下排水管线探查的质量 控制 3．1探查阶段的质量控制 3．1．1 对原有资料的分析 、弄4用 某市原有地下排水系统的资 料有三种： 一 是早年由市政设施 管理单位调查整理的地下排水管 线图；二是近年来新建排水管线 的竣工测量资料；三是近年来新 建排水管线的设计图。 对这三种图纸资料分析后可 知： (1)对于 原有的地 下排水管 线图不能简单的拿来使用，其可 靠性必须经实地调查核实，特别 是针对 一 些关键部位，如管线的 起始点 、拐点，多条 管线 的汇流 点、终点，支渠、干渠的汇流点等， 进行实地调查，在管线平面位置 、 埋深及管径或管沟断面等各种属 性数据都准确无误的情况下，才 能加以使用； (2) 对于近年来新建排水管 线的施工图，也需经过对图纸资 料进行同样的校核过程后才能使 用； (3)对于有正规测量部 门测 量的地 下排水管线竣工测量资 料，可以确认其为正确的资料来 加 以利用，只需简单的调查核实 即可： (4) 对于 一 些因种种原因而 未做竣工测量，也未保留施工资 广 城携建设 料的新近施工的排水管线， 其设 计图纸只能作为探查的参考资料。 3． 1 ． 2管线调查 的质量控制 3 ． I ． 2． i 明显 管线点的调查 由于地下排水管线基本上都 是非金属管线， 各种排水沟渠在 地面上有较多的检查井， 因此， 对 地下排水管线的探查主要是对这 些明显管线点的调查 。调查时的 质量控制是在作业过程中一定要 按相关规范的要求填好地下管线 探查记录表， 绘好管线走向草 图， 在 图中标 明各管线点的连接情 况、 流向及其他数据， 这一图一表 均须调查人员在实地现时填写、 绘制。不允许靠回忆绘制及转抄 转绘。 对于地面有盖板的暗沟及无 盖 板 的明 沟或 自然 沟 ， 也要 一 一 记录相应的数据及各种要素， 并 绘制管线流向图。对于不能按流 向来确 定连接 关系及走 向的明显 管线点就通过仪器探测。对于埋 设过深、 超出了仪器探测范围的 排水沟渠则仍要通过资料， 判断 其走向及连接关系， 如果现有资 料也不足， 那就只有依靠逻辑连线。 逻辑连线的基本原则是： ( 1 ) 水往低处流， 因为排水系统基本 上是 自流 系统 ， 即可 通过 测量 排 水沟渠的内底高程 ( 沟内底高的 水总是流向沟内底低的地方， 特 殊情况除外) ， 从而确定其连接关 系； ( 2 ) 小沟里的水往大沟里流， 断面 较 小的 沟更 多是 支线沟 ， 它 们一般流向断面较大的支渠， 而 支渠则流向断面更大的干渠； ( 3 ) 所有的水都 向河中流， 在有截污 工程的地段， 干渠的水则流向污 水处理厂， 经处理后排到河流中； 在没有建设截污工程的地方， 干 渠或大沟 的水 则直接排到河流 中， 这样就形成一个逻辑 自流系 统( 见图1 ) 。 逻辑 自流系统的确定能有效 地控 制调查 的质量 。一般情况 下， 不符合这条逻辑线路的， 则其 调查质量就可能有问题。 3 ． 1 ． 2 ． 2其他调 查方法 在 检查井 与检查 井之 间因距 离过长或地形较复杂， 以致其连 接关系不能确定时， 就可通过其 他调查方法来确定水的流向及连 接关系 。主要方法有三种： 一为 开挖； 二为钎探； 三为人探。 对于现有非硬化 的地面， 开 挖是比较简单直接的方法。在确 定 了线路的走向时， 就可以找到 开挖点， 以证实判断的线路走向 是否正确， 也可量测到一些属性 要素。但城市内的街道都是硬化 路面， 在这种情况下， 通过钎探来 确定管线的走向及连接情况， 也 是一种可行的方法。钎探在确定 路线的走向时， 其平面位置精度 一 般难以保证达到规范要求。 在一些埋设较深的地方， 使 用钎探亦不可取， 因此， 在沟渠断 面足够宽大时， 在保证人员安全 的情况下， 应由作业人员直接下 到沟渠 中测量， 调查 属性要素 ， 再 画 出线路 连接关系。 在这一工序中， 质量控 制的 重点主要为以下几点： ( i ) 对工作人员进行培训， 提 高 其 对作 业 的认 识 ， 做 到不 编造 假资料， 不乱填未经准确量取调 查的数据内容； ( 2 ) 作业方法正确， 量测部位 正确， 量测方法正确， 调查 内容翔 实可靠； ( 3 ) 量测工具的精度指标达 到要求； ( 4 ) 探查成果必须在现场记 录， 必须使 用规定 的记 录表格， 记 录 时的计量单位应统一， 各种记 录的修改应符合要求， 不准擦改 或转抄； ( 5 ) 探查草 图与表格记录应 一 致 。 3 ． 2 仪器探查的质量控制 3． 2． I 测量 阶段的质量控制 3． 2． i ． i 测量控制点的质量控制 在该市 ， 原有的城市基本控 制点布满整个市区， 完全可以使 用； 在少部分现有基本控制点或 原有控制点被破坏的地段， 才考 虑布设新的控制点。测量控制点 的质量控制主要在于两点： 一是 仪器 的完好性， 在近期 内是否经 过权威部门的检验， 有无仪器检 定报告； 二是控制点加密方法是 否正确。 3 ． 2． i ． 2管线点测量的质量控制 在管线点 测量的时候， 较易 发生错误 的地方是 以下几点： ( 1 ) 原有的点位标识模糊或 点号错误； ( 2 ) 量测点位与标识点位不 一 致； ( 3 ) 用全站仪测量时， 输错相 图 I 地 下排 水管线逻辑 自流 系统 I移城 携 彳 艾 关数据； ( 4 ) 对管线点测量的方法不 正确。 针对 以上各 因素， 质量控制 主要应注意以下几方面： ( 1 ) 对易破坏 的重要管线点 的标识应做好栓点记录， 并对点 的编号标注在不易破坏的地方； ( 2 ) 严格按规范要求测量， 立 尺点要正确， 有疑问时不得随意 立点 。 3 。 3 对管线点的检查 为了尽可能的清 除错误， 减 小误差， 为了保证地下管线数据 库的完备和准确， 在管线外业成 果入库之前必须保证地下排水管 线普查的总体质量， 除了在扫面 施工中要认真探查外， 还要在外 业成果提交前做 好 自检 、 互检 、 总 检三个环节的检验工 作。 3 ． 3 ． i 作业组的 自检 ( I ) 自检既包括管线点的复 检调查量测， 也包括一定数量的 开挖检验， 在不能开挖的地方可 用钎探的方法 检查 。 ( 2 ) 检查点在 空间分布上做 到大致均匀， 总体控制， 重点放在 疑难地段。 ( 3 ) 对于作业组的记录、 草图 也要进行再次检查核对， 对管线 点的属性及连线情况也要认真复 核 。 3 ． 3 ． 2 作 业组的互检 在作业组 自检的基础上还需 各作业组互检， 以保证外业成果 的可靠性。互检的方法与 自检基 本相同， 只是在检查点的选取上 不同而已。互检 中还要增加的一 项是对管线点数字精度的检验， 即选取一定数量的管线点设站测 量并按规范的要求进行计算， 以 检查其数学精度是否合格。 3． 3． 3 外业成果的总检 外业成果的总检由部门的技 术总负责人主管， 在作业组 自检、 互检的基础上， 继续按规范要求 选取 一定数量 的管线点进行检 查。重点检查： ( 1 ) 数据属性的规 范化与否； ( 2 ) 逻辑线路的合理性 与否； ( 3 ) 对于各次检查所发现的 错误是否得到完全改正。 3 ． 4 创建地下排水管线数据库 在地 下排水管 线普查工作 中， 创建地下排水管线数据库是 该市地下管线信息系统建设的重 要环节。在这个环节中质量控制 的重点在于以下几部分。 3 ． 4 ． 1数据 录 入和 处 理 这部分主要有如下几点需要 注意： ( i ) 管线点数据的检查， 管线 数据的检查； ( 2 ) 对材质等属性字段 的规 范性进行检查； ( 3 ) 对坐标、 高程 、 埋深等数 值的规范性进行检查； ( 4 ) 对数据库所生成的线状 要素的结构是否与所提交的外业 成果一致， 是否与实际一致进行 检查； ( 5 ) 对检查 出的错误要及时 修改， 对有疑 问的部分要仔细复 核 ， 对于错误 和疑 问， 必 要时应一 直追溯到数据取得的源头。 3 ． 4 ． 2 生成管线图表 在生 成 图表过 程 中， 质量 控 制主要是以下几点： ( 1 ) 接边处理； ( 2 ) 完整性检查； ( 3 ) 逻辑结构检查， 从管线起 点开始， 按照逻辑关系依次寻找 到相应的下一个管线点， 组装成 线状要素存入数据库， 赋予完整 的线状要素属性， 删除接边点； ( 4 ) 输 出的管线 图与成果表 应与提交的成果图与成果表完全 一 致； ( 5 ) 数据结构要完全符合现 行的相关规范、 规程的要求。 4 结语 城市地下排水管线探查作业 分散， 外业工序多， 很难监控， 要 保证探查成果 的质量， 在实际工 作中是一个难点， 笔者的体会是： 一 要严格按照I S O 要求， 在每一个 工序都能做到质量有保证， 这样 才能有整体上的质量控制； 二是 对地下排水管线的探查全过程进 行实 时实地 监 控 ， 做 细 致 的工作 是完全有必要的。 参考文献 [ 1 】 C J J 6 l 一2 O O 3 ， 城市地下 管线探测技术规程[ s 】 ． 【 2 ] 城 市地 下 管 线探 测技 术 手册 [ M 】 ． 北京 ： 中国建 筑工 业 出 版 社 ， 1 9 9 8 ． [ 3 ] G B 5 0 0 2 6 --2 0 0 7 ， 工程 测 量规 范[ s ] ． 【 4 】 C J J 8 — 9 9 ， 城 市 测 量 规 范[ s 】 ． 00@ 李安群， 工程师， 现任职于广 西柳州市勘 察测绘研 究院。 肖兴霖， 高级工程师， 现任职 于广西柳 州市勘察测绘研 究院。 董景玲， 助理工程师， 现任职 于广西柳州市勘察测绘研究院。 收稿 日期： 2 0 0 9 - 0 3 — 1 8
