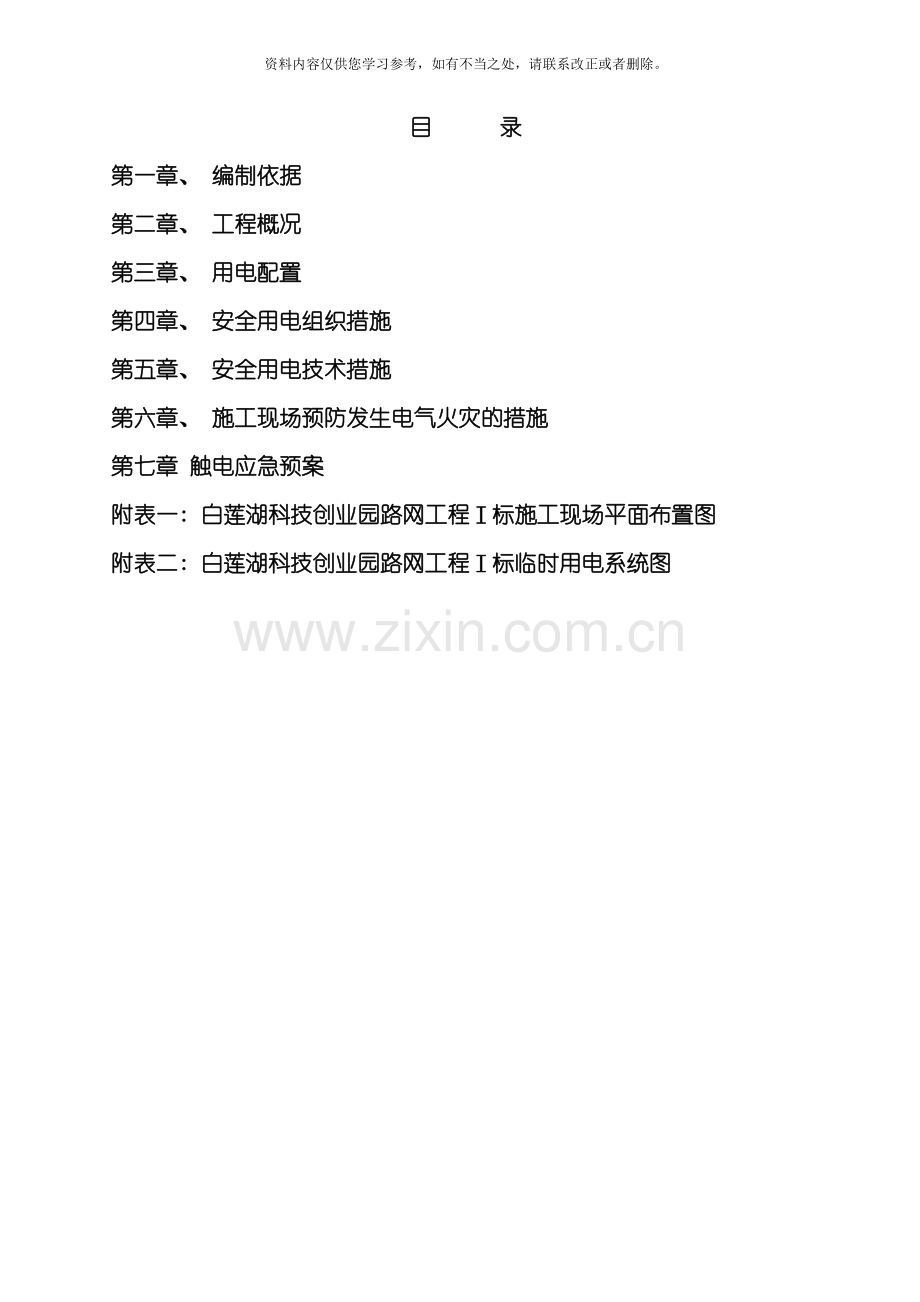

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。白莲湖科技创业园路网工程标临时用电专项施工方案宏大建设集团有限公司白莲湖科技创业园路网工程标项目部二零一三年七月目 录第一章、 编制依据第二章、 工程概况第三章、 用电配置第四章、 安全用电组织措施第五章、 安全用电技术措施第六章、 施工现场预防发生电气火灾的措施第七章 触电应急预案附表一: 白莲湖科技创业园路网工程标施工现场平面布置图附表二: 白莲湖科技创业园路网工程标临时用电系统图第一章、 编制依据为了安全生产、 文明施工, 确保昆山市锦溪镇白莲湖科技创业园路网工程标圆满完工, 为所有参建人员提供优质的工作环境, 良好的生活设施, 结合本工程特点, 编制本工程临时用电方案( 桥梁施工用电主要依靠发电机发电, 该方案主要针对办公用电及生活设施用电) , 主要根据以下相关内容编制: 1、 施工现场临时用电安全技术规范JGJ46- 2、 建设工程施工现场供用电安全规范GB501943、 建设施工安全检查标准JGJ59-994、 电工进网作业许可考试参考教材第二章、 工程概况一、 工程概况工程位于昆山市锦溪镇, 范围包括: 西至白莲湖, 东至镇界, 南至正崴路, 北至镇界。K0+007.622K1+156, 总长约1.148KM,共包含4座桥梁。( 一) 道路工程本标段道路规划红线为40m, 城市次干道, 设计时速30公里/小时, 设计使用年限 。设计标准: 本次施工为纵一线, 行车道一般段为8m宽一块板形式, 道路边缘两侧部设置侧石。与正崴路交叉口入口采用加宽处理, 加宽段横断面型式为 7.5m行车道+5m中央分隔带+7.5m行车道。本次施工不涉及非机动车道及人行道。车行道结构层为: 4cm细粒式沥青混凝土(AC-13C)+粘层+8cm中粒式沥青混凝土(AC-20C)+0.6cmSBS改性沥青封层+粘层+32cm厚水泥稳定碎石+20cm厚10%灰土本工程道路雨水排放, 全补采用漫流形式, 流入两侧绿化带。( 二) 、 桥梁工程1、 本施工段桥梁共4座。2、 设计时速30公里/小时, 设计使用年限 。3、 下部结构为桩接盖梁, 钻孔灌注桩基础, 上部采用先张法预应力空心板梁, 桥面铺设为12cm沥青混凝土+10cm沥青混凝土第三章 用电配置 本工程采用TN- S供电系统, 电源从三相四线制的农电网接入。主线采用混凝土预制电杆架设, 机器用线采用电缆线, 单架、 配电箱采用合格成品电箱。按要求执行一机一闸一漏一箱、 三相五线、 接地保护、 安全用电。配电箱设置在项目部北侧, 容量30KW,主要用于项目部工作和生活及小型机械施工用电; 施工现场桩基临时用电采用2台75kw的柴油发电机。施工现场共计分四路, 分别是钢筋棚、 办公区、 生活区、 门卫( 具体布置见临时用电系统图) 。一、 用电负荷计算1、 施工现场用电: ( 1) 、 施工现场用电的功率为: 30KW; ( 实际用电负荷) 、 现场照明100W*2=0.2KW、 钢筋弯曲机1500W*2=3.0KW、 钢筋切断机3000W*2=6.0KW、 电焊机10KW根据以上荷载情况可知,现场用电量为: =19.2KW 9.2KW30KW,因此施工现场凡是配电箱均能够满足施工用电要求.2、 办公、 生活区域临时用电; 办公、 生活区域临时用电的临时用电采用德芯电子一号变电箱直接接到临时设施区域。生活、 办公区域用电负荷: 、 打印机100W=0.1KW、 电脑100W=0.1KW、 照明30W*2*26+200W*2=1.96KW、 电饭煲2.5KW、 空调1.0KW*10=10.0KW( 正常见) 、 冰箱2KW、 烧水器3KW、 其它2KW=21.66KW生活、 办公区域用电负荷最大用电量为21.66KW30KW, 因此生活、 办公区域用电能够满足临时用电要求。二、 配电系统1、 施工现场按”三级配电、 两级保护”的要求设设置临时用电, 线路按TN-S制布置, 平面布置及用电系统图见附图。保护零线不得与工作零线混接。2、 电缆木杆架空设, 架空电线杆距离25米。3、 电缆架空设高度大于2500MM, 过道路架空电缆离地不底于5M, 过路埋地电缆以钢管保护, 并在路面上以红油漆标明电缆走向, 作好警示标记。4、 电缆在穿越墙壁或易受到机械埙伤的场所, 设套管保护。三、 导线、 配电箱的选择1、 施工现场临时用电线: 配电干线除由总配电箱引出的场区照明支路和移动配电箱外, 均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。施工现场提供用电量为30KW, 根据计算施工用电总容量为19.2KW, 现场用电供电量大于实际计算用电量, 因此符合用电总负荷。 2、 电器装置选择: ( 1) 、 总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关, 用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型, 刀闸开关用HK型。( 2) 、 每台用电设备均有各自专用的开关箱, 实行”一机一闸一漏一箱”制。( 3) 、 总配电箱装设一块0-450V的电压表和一块0-600A的电流表。( 4) 、 照明和动力合用一配电箱, 但照明与动力分路设置, 每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。四、 配电系统的保护装置1、 整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及二级箱处做重复接地, 接地电阻小于10欧姆。保护线专用一根黄、 绿间色BVR2.5平方毫米的多股铜软线, 敷设方式为直埋。所有用电设备及配电箱均做保护接零。2、 采用保护接零的同时还设置漏电保护器, 实行总配电箱、 分配电箱、 开关箱三级配电两级保护。总箱选用DZ15LE400430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。第四章 安全用电组织措施1、 建立技术交底制度。向专业电工、 各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、 技术内容和注意事项, 并应在技术交底文字资料上履行交底人和被交底人的签字手续, 注明交底日期。2、 建立安全检测制度。从临时用电工程架设完成后, 应定期对临时用电工程进行检测。主要内容是: 接地电阻值, 电气设备绝缘电阻值, 漏电保护器动作参数等, 以监视临时用电工程是否安全可靠, 并做好检测记录。3、 建立电气维修制度。加强日常和定期维修工作, 及时发现和消除隐患, 并建立维修工作记录, 记载维修时间、 地点、 设备、 内容、 技术措施、 处理结果、 维修人员、 验收人员等。4、 建立工程拆除制度。建筑工程竣工后, 临时用电工程的拆除应有统一的组织和指挥, 并须规定拆除时间、 人员、 程序、 方法、 注意事项和防护措施等。5、 建立安全检查和评估制度。施工管理部门和企业要按照JCJ59-99建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。6、 建立安全用电责任制, 对临时用电工程各部位的操作、 监护、 维修分片、 分块、 分机落实到人, 并辅以必要的奖惩。7、 建立安全教育和培训制度。定期对专业电工各类用电安全教育和培训, 凡上岗人员必须持有劳动部门核发的上岗证书, 严禁无证上岗。第五章 安全用电技术措施不论采用保护接地还是保护接零, 必须注意: 在同一系统中不允许对一部份设备采取接地, 对另一部采取接零。因为在同一系统中, 如果有的设备采取接地, 有的设备采取接零, 则当采取接地的设备发生碰壳时, 零线电位将上升高, 而使所有的接零设备的设备外壳都带上危险的电压。一、 设置漏电保护器1、 施工现场的总配电箱和开关箱应至少设置两级漏电保护器, 而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合, 使之具有分级保护的功能。2、 开关箱中必须设置漏电保护器, 施工现场所有用电设备, 除作保护接零外, 必须在设备负荷的首端处安装漏电保护器。3、 漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关的负荷侧。4、 漏电保护器的选择应符合国际GB6829-86漏电电流动作保护器( 剩余电流动作保护器) 的要求, 开关箱内的漏电保护器其额定漏电动作电流应不大于30mA, 额定漏电动作时间应不小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型新产品。其额定电动作电流应不大于15mA, 额定漏电动作时间应不小于0.1s。二、 安全电压中国国家标准GB3805-83安全电压中规定, 安全电压值的等级有42、 36、 24、 12、 6V五种。当电气设备采用了超过24V时, 必须采取防直接接触带电体的保护措施。三、 电气设备的设置应符合下列要求1、 配电箱、 开关箱按照”一机、 一闸、 一漏、 一箱”的原则配备, 并做好”三级配电两级保护”的要求。所有手持电动工具均应安装漏电保护器, 负荷线必须采用耐气候的橡皮护套铜芯电缆, 并不得有接头。2、 配电系统设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱, 实行分级配电。3、 动力配电箱与照明配电箱的分别设置, 如合置在同一配电箱内, 动力和照明线路分路设置, 照明线路接线接在动力开关的上侧。4、 开关箱由末级分配电箱配电。开关箱内一机一闸, 每台用电设备应有自己的开关箱, 严禁用一个开关电器直接控制两台及以上的用电设备。5、 总配电箱设在靠近电源的地方, 分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30M, 开关箱与其控制的固定式用电设备的水平距离不超3M。6、 配电箱、 开关箱装设在干燥、 通风及常温场所。不得装设在有严重损伤作用的烟气、 蒸气、 液体及其它有害介质中, 也不得装设在易受外来固体物撞击、 强烈振动、 液体侵溅及热源烘烤的场所。配电箱、 开关箱周围有足够两人同时工作的空间, 其周围不得堆放任何有碍操作、 维修的物品。7、 配电箱、 开关箱安装要端正、 牢固、 移动式的箱体装设在坚固的支架上。固定式配电箱、 开关箱的下皮地面的垂直距离大于1.3m, 小于1.5m。移动式分配电箱、 开关箱的下皮与地面的垂直距离为0.6-1.5m。配电箱、 开关箱采用铁板的厚度应大于1.5mm。8、 配电箱、 开关箱中导线的进线口和出线口应设在箱体下底面, 严禁设在箱体的上顶面、 侧面、 后侧和箱门外。四、 电气设备的安装1、 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上, 然后整体紧固在配电箱箱体内, 金属板与配电箱体应作电气连接。2、 配电箱、 开关箱内的各种电器应按规定的位置紧固在安装板上, 不得歪斜和松动。而且电器设备之间、 设备与板四周的距离应符合有关工艺标准的要求。3、 配电箱、 开关箱内的工作零线应经过接线端子板连接, 并应与保护零线接线端子板分设。4、 配电箱、 开关箱内的连接线采用绝缘导线, 导线的型号及截面应严格执行临时图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动, 不得有外露带电部份。5、 各种箱体的金属构架、 金属箱体、 金属电器安装板以及箱内电器的正常不带电的金属底座、 外壳等必须做保护接零, 保护接零线经过接线端子板连接。6、 配电箱后面的排线需排列整齐。绑扎成束, 并用卡钉固定在盘板上, 盘后引出及引入的导线应留出适当余度, 以便检修。7、 导线剥削处不应伤线芯过长, 导线压头应牢固可靠, 多股导线不应盘圈压接, 应加装压线端子( 有压线孔者除外) 。如必须穿孔用顶丝压接时, 多股线应涮锡后再压接, 不得减少导线股数。五、 电气设备的防护1、 在建工程不得在高、 低压线下方施工, 高低压线路下方, 不得搭设作业棚、 建造生活设施或堆放构件、 架具、 材料及其它杂物。2、 施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1KV以下时, 其最小安全操作距离为6M, 当外电架空线路的电压为35-110KV时, 其最小安全操作距离为8M。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂加式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2M。3、 施工现场的机动车道与外电架空线路交叉时, 架空线路的最低点与路面的最小垂直距离应符合以下要求: 外电线路电压为1KV以下时, 最小垂直距离为6M; 外电线路电压为1-35KV时, 最小垂直距离为7M。4、 对于达不到最小安全距离时, 施工现场必须采取保护措施, 能够增设屏障、 遮拦、 围护或保护网, 并要悬挂醒目警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。六、 电气设备的操作与维修人员必须符合以下要求1、 施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成, 电工的等级应同工程的难易程度的技术复杂性相适应, 初级电工不允许进行中、 高级电工的作业。2、 各类用电人员应做到掌握安全用电基本知识和所有设备的性能; 使用设备前必须按规定穿戴和配备好相应的劳动用品, 并检查电气装置和保护设施是否完好, 严禁设备带病运转; 停用的设备必须拉闸断电, 锁好开关箱; 负责保护所用设备的负荷, 保护零线和开关箱, 发现问题、 及时报告解决; 搬迁或移动用电设备, 必须经电工切断电源并作妥善处理进行。七、 电气设备的使用和维修1、 施工现场的所有配电箱、 开关箱应每月进行一次检查和维修。检查、 维修人员必须是专业电工。工作时必须穿戴好绝缘工具。2、 检查、 维修配电箱、 开关箱时, 必须将其前一级相应的电源开关分闸断电, 并悬挂停电标志牌, 严禁带电作业。3、 配电箱内盘面上应标明各回路的名称、 用途、 同时要做出分路标记。4、 总、 分配电箱门应配锁, 配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时, 应将动力开关箱上锁。5、 各种电气箱内不允许放置任何杂物, 并应保持清洁。箱内不得挂接其它临时用电设备。6、 熔断器的熔体更换时, 严禁用不符合原规格的熔体代替。八、 施工现场的配电线路1、 现场中所有的架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上。2、 架空线的导线截面最低不得小于下列截面: 当架空线用铜芯绝缘线时, 其导线截面不小于10mm2; 当用铝芯绝缘线时, 其截面不小于16mm2。跨越河流、 电力线路档距内的架空绝缘铝线最小截面不小于35mm2, 绝缘铜线截面不小于16mm2。3、 架空线路的导线接头: 在一个档距内每一层架空线的接头数不得超过该层导线条数的50%, 且一根导线只允许有一个接头; 线路的跨越河流、 电力线路档距内不得有接头。4、 架空线路相序的排列, 供电时, 和保护零线在同一横担困设时的相序排列。 5、 架空线路的档距一般为30M, 最大不得大于35M, 线间距应大于0.3M。6、 施工现场内导线最大弧线垂直与地面距不小于4M, 跨越机动车道时为6M。7、 架空线路所使用的电杆应为专用混凝土杆或木杆, 当用木杆时, 木杆不得腐朽, 其梢径应不小于130mm。8、 架空线路所用的横担、 角钢及杆上的其它配件应视导线截面、 杆的类型具体选用。杆的埋设、 拉线的设置均应符合有关施工规范。九、 施工现场的电缆线路1、 电缆线路应采用穿管埋地或沿墙、 电杆架空敷设, 严禁沿地面明设。2、 电缆在室外直接埋地敷设的深度不应小于0.6m, 并应在电缆上下各均匀铺设不小于50mm厚的细砂, 然后覆盖砖等硬质保护层。3、 橡皮电圈沿墙或电杆敷设时应用绝缘子固定, 严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。4、 电缆的接头应牢固可靠, 绝缘包扎后的接头不能降低原来的绝缘强度, 并不得承受张力。十、 室内导线的敷设及照明装置1、 室内配线必须采用绝缘铜线或绝缘铝线采用瓷瓶、 瓷夹或塑料夹敷设, 距地面高度不得小于2.5m。2、 进户线在室外处要用绝缘子固定, 进户线过墙应穿套管, 距地面应大于2.5m。3、 室内配线所用导线截面应按图纸要求施工, 但铝线截面最小不得小于2.5mm2, 铜线截面不得小于1.5 mm2。4、 金属外壳的灯具距地面不得小于3M, 室内灯具不得低于2.4M。插座接线时应符合规范要求。5、 室外灯具距地面不得小于3M, 室内灯具不得低于2.4M。插座接线时应符合规范要求。6、 螺口灯头及接线应符合下列要求: ( 1) 相线接在与中心触关相连的一端, 零线接在与螺纹口相连的一端。( 2) 灯头的绝缘外壳不得有损伤和漏电。7、 各种用电设备、 灯具的相线必须经开关控制, 不得将相线直接引入灯具。8、 暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为23M, 与门口的水距离为0.10.2M拉线出口应向下。9、 严禁将插座与搬把开关靠近装设; 严禁在床上设开关。十一、 防雷与接地设计 1、 防雷设计 由于本工程施工现场最高的设备为桩机, 且现场在桩机的保护范围内, 故本工程无须防雷接地设计。 2、 接地设计 ( 1) 本工程采用TN-C接地保护系统, 在接线中将总漏电开关前的N线与重复接地, 并引出保护零线, PE线和工作零线N线形成TN-S接地保护系统; ( 2) 重复接地的设置; ( 3) 二级电箱均设置重复接地; 第六章 施工现场预防发生电气火灾的措施一、 施工现场发生火灾的主要原因1、 电气线路过负荷引起火灾。线路上的电气设备长时间超负荷使用, 使用电流超过了导线的安全载流量, 这时如果保护装置选择不合理, 时间长了, 线芯过热使绝缘层损坏燃烧, 造成火灾。2、 线路短路引起火灾。因导线安全间距不够, 绝缘等级不够, 年久老化、 破损等人为操作不慎等原因造成线路短强, 强大的短路电流很快转换成热能, 使导线严重发热, 温度急剧升高, 造成导线熔化, 绝缘层燃烧, 引起火灾。3、 接触电阻过大引起火灾。导线接头连接不好, 接线柱压接不实, 开关触点接触不牢等造成接触电阻增大, 随着时间增长引起局部氧化, 氧化后增大了接触电阻。电流流过电阻时, 会消耗电能产生热量, 导线过热引起火灾。4、 变压器、 电动机等设备运行故障引起火灾。变压器长期过负荷运行或制造质量不良, 造成线圈绝缘损坏、 匝间短路, 铁芯涡流加大引起过热, 变压器绝缘油老化、 击穿、 发热等引起火灾或爆炸。5、 电热设备、 照明灯具使用不当引起火灾, 电炉等电热设备表面温度很高, 如使用不当会引起火灾; 大功率照明灯具等与易燃物距离过近引起火灾。6、 电弧、 电火花等引起火灾。电焊机、 点焊机使用时电气弧光、 光花等会引燃周围物体, 引起火灾。施工现场由于电气引起的火灾原因决不止以上几点, 还有许多, 这就要求用电人员和现场管理人员认真执行操作规程, 加强检查, 能够说是能够预防的。二、 预防电气火灾针对电气火灾发生的原因, 要制定有效的预防措施。1、 根据电气设备的有电量正确选择导线截面, 从理论上杜绝线路负荷使用, 保护装置要认真选择, 当线路上出现长期负荷时, 能在规定时间内动作保护线路。2、 导线架空敷设时其安全间距必须满足规范要求, 当配电线路采用熔断器作短路保护时, 熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的确2.5倍, 或朝敷绝缘导线允许载流量的1.5倍。经常教育用电人员下确执行安全操作规程, 避免作业不当造成火灾。3、 电气操作人员要认真执行规范, 正确连接导线, 连线柱要压牢、 压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子, 多股导线要用端子或涮锡后再与设备安装, 以防加大电阻引起火灾。4、 配电室的耐火等到级要大于三级, 室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度, 按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用, 电机周围无易燃物, 发现问题及时解决, 保证设备正常运转。5、 施工现场内临时设施用电及食堂宿舍按规定统一布置, 设置一个三相插座, 严禁使用电炉子。使用碘钨灯时, 灯与易燃物间距要大于30cm室内不准使用权用功率超过去时100w的灯泡。6、 使用焊机时要执行用火证制度, 并有人临护, 施焊周围不能存在易燃物体, 并备齐防火设备。电焊机要放在通风良好的地方。7、 施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地, 以免雷电及静电火花引起火灾。8、 存放易燃气体、 易燃物仓库内的照明装置一定要采用防爆型设备, 导线敷设、 灯具安装、 导线与设备连接均应满足有关规范要求。9、 配电箱、 开关箱内严禁存放杂物及易燃物体, 并派专人负责定期清扫。10、 设有消防设施的消防泵的电源要由总箱中引出专用问路供电, 而且此回路不得设置漏电俗保护器, 当电源发生接地故障时能够设单相接地报警装置。有条件的施工现场, 此回路供电应有两个电源供电, 供电线路应在末端可切换。11、 施工现场应建立防火检查制度, 强化电气防火领导体制, 建立电气队伍。12、 施工现场一旦发生电气火灾时, 扑灭电气火灾应注意以下事项: ( 1) 、 迅速切断电源, 以免事态扩大。切断电源时应戴绝缘手套, 使用有绝缘柄的工具。当火场离开关较远需剪断电源时, 火线和零线应分开错位剪断, 以免在钳口处造成短路, 并防止电源线掉在地上造成短路使人触电。( 2) 、 当电源因其它原因不能及时切断时, 一方面派人去供电端拉闸, 另一方面灭火时, 人体各部位与带电体应保持一定距离, 必须穿戴绝缘用品。( 3) 、 扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机, 二氧化碳灭火器, 1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。第七章 触电应急预案1、 现场人员应首先迅速拉闸断电, 尽可能的立即切断总电源( 关闭电路) , 亦可用现场得到的干燥木棒或绳子等非导电体移开电线或电器。2、 将伤员立即脱离危险地方, 组织人员进行抢救。3、 若发现触电者呼吸或呼吸心跳均停止, 则将伤员仰卧在平地上或平板上立即进行人工呼吸或同时进行体外心脏按压。4、 立即拨打120救护中心与医院取得联系( 医院在附近的直接送往医院) , 应详细说明事故地点、 严重程度, 并派人到路口接应。5、 通知有关现场负责人。6、 应急物资: 消毒用品、 急救物品( 绷带、 无菌敷料) 及各种常见小夹板、 担架、 止血袋、 氧气袋。注意事项( 1) 在未脱离电源时, 切不可用手去拉触电者。( 2) 事故发生时应组织人员进行全力抢救, 视情况拨打120急救电话和马上通知有关负责人。( 3) 注意保护好事故现场, 便于调查分析事故原因。( 4) 要求心肺复苏要坚持不断的进行不随便放弃。
