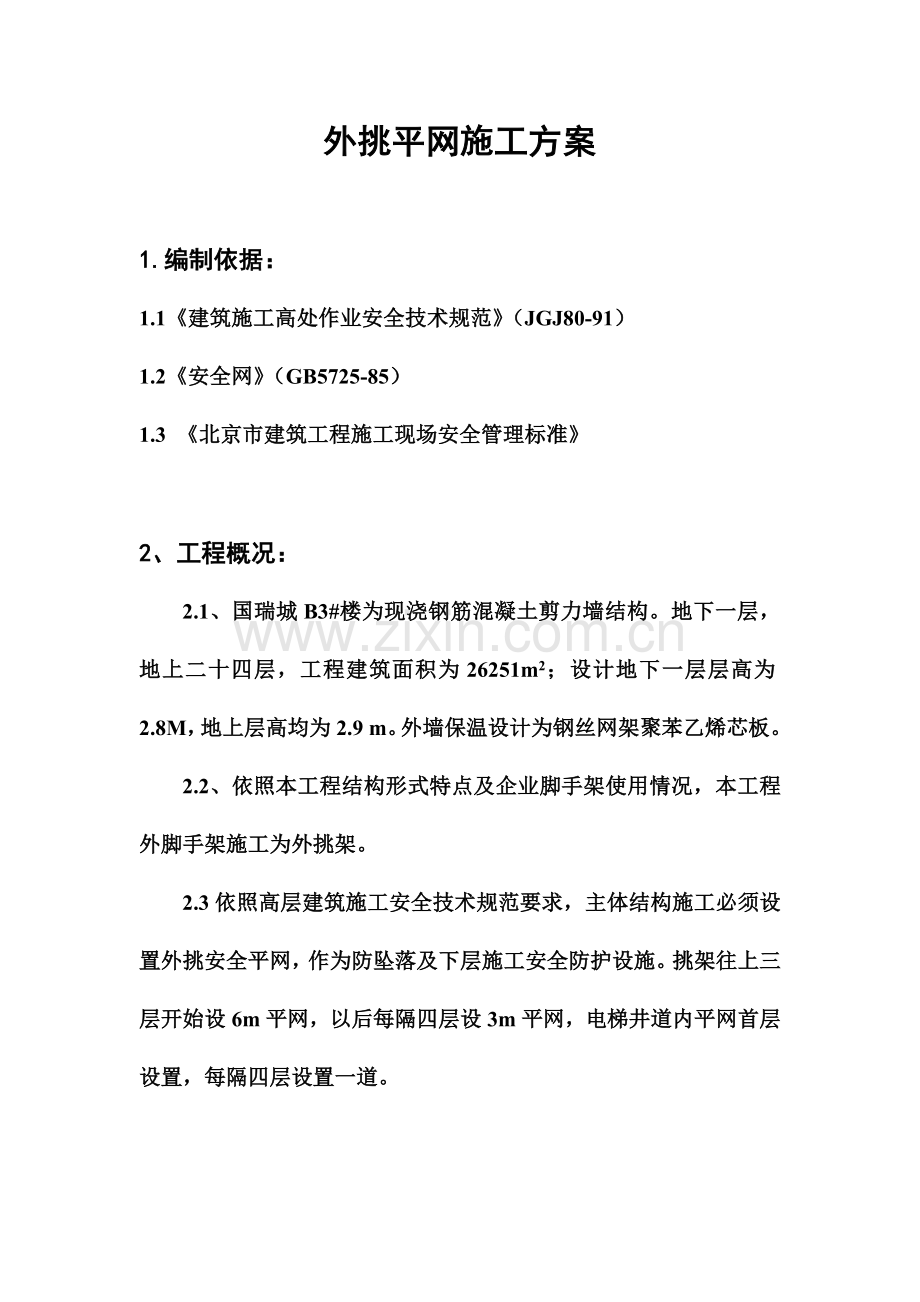

外挑平网施工方案

1.编制依据：
1.1《建筑施工高处作业安全技术规范》（JGJ80-91）
1.2《安全网》（GB5725-85）
1.3 《北京市建筑工程施工现场安全管理标准》

2、工程概况：
2.1、国瑞城B3#楼为现浇钢筋混凝土剪力墙结构。地下一层，地上二十四层，工程建筑面积为26251m2；设计地下一层层高为2.8M，地上层高均为2.9 m。外墙保温设计为钢丝网架聚苯乙烯芯板。上架施工外拟大钢
2.2、依照本工程结构形式特点及企业脚手架使用情况，本工程外脚手架施工为外挑架。
2.3依照高层建筑施工安全技术规范要求，主体结构施工必须设置外挑安全平网，作为防坠落及下层施工安全防护设施。挑架往上三层开始设6m平网，以后每隔四层设3m平网，电梯井道内平网首层设置，每隔四层设置一道。

3.施工准备
3.1材料：
序号
材料名称
规格型号
单位
数量
备注
1
大眼安全网
P-3*6
m2
3000
新网必须有产品质量检验合格证，旧网必须允许使用证实书（检验统计）
2
密眼安全网
ML-1.8*6
m2
1000
新网必须有产品合格证，旧网必须有允许使用证实书（检验统计）
3
脚手钢管
φ48 4-6m
m
5000
无锈蚀、弯曲
4
扣件
按搭设量配置

无锈蚀、裂缝

3.2、参加搭设人员必须经培训考试合格者进行施工作业，对患有高血压、心脏病和酒后等禁止高处作业。
3.3、配置好防护用具，安全帽、安全带、工具袋、防滑鞋等。

4、施工工艺：
预留套管→顺水杆→斜撑（斜拉杆）→第一层大眼安全网→第二层大眼安全网→第三层密眼安全网
4.1穿墙套管预留：第一道6m平网，在四层平台面向上300mm设置，因外挑幅度较大，采取二层支撑进行搭设（即三道水平支座），第一道支座设置在首层，平台面向上300，也就是第一道穿墙套管位置，第二道留置在二层平台面向上300mm处，最上端留置在四层平台面向上300mm，上、中、下孔位应在同一垂线，允许偏差50mm，预留孔采取φ60塑料管预埋，水平间距1500mm、1800mm（也可利用外墙大模内穿墙螺杆洞。
4.2平网骨架：考虑建筑物外围阳台部位，斜支撑搭设困难，中间（第二道）最外边顺水杆应同阳台外口平齐，此道穿墙固定采取2500m长φ48钢管外挑1900mm作顺水杆固定点，同时靠墙处里外采取顺水杆连接夹紧砼墙固定，而且在墙内侧每根穿墙钢管多加十字扣件一只，采取双道保险，上下道穿墙采取0.8m长钢管，墙外侧留450mm-500mm长即可，与墙固定方法同中间道，每排外挑钢管设两道顺水杆，靠墙顺水杆既作固定骨架，中间道又作下层安全网固定点，外侧顺水杆作上层安全网固定点。
4.3斜支撑：分二层搭设：中间与下端采取φ48 3.50m长钢管一次加固到位，竖向间距按穿墙布置，上层斜支撑（即固定安全网）支座点固定在中间外侧顺水杆上，其长度为7.50m左右，计算好外口高度略高于上端顺水杆，搭设时可平卧分片搭设，顺水杆间距2500mm左右设置，将下层大眼安全网一端先固定在顶端顺水杆上，成型好后，利用塔吊进行拼装，上下信号一致，将外侧吊至高度后，将安全网另一端拉紧，固定在上端靠墙顺水杆上，网与网之间，网与顺水杆固定采取安全网杠等粗尼龙绳交绕在一起，而且将安全网全部纵向杠绳与顺水杆捆绑牢靠。
为预防上端斜撑受力弯曲，每根增加斜拉杆卸荷，一端固定在上支座，另一端采取转向扣件与斜撑拉接。以墙面夹角30°~45°为宜，连接各片之间顺水杆，应使其保持在一条线上，转角节点处两顺水杆也应相连。
6m平网按要求必须设置双层防护，为了使上、下层平网有一定间隔距离，在斜撑顶端顺水杆上用短钢管再垂直加高500~600mm高左右，用顺水杆连接，作为防护缓冲层高度,将作为上层大眼安全网固定支座，另一端固定在靠墙支座，上、下层网接缝应相互错开幅宽1/2，网与墙间隙不得大于100mm。
4.4为了防护上部细小物高空坠落，在第二层6m平网上再覆盖一层密眼安全网。密眼网之间与顺水杆采取14号铁丝捆绑严密，做到万无一失。
4.5 3m水平网，每隔四层增设一道，搭设方法同6m平网。安全网采取大眼安全网，外顺水杆高度略高于内侧15度。
4.6安全网拆除，首先应拆除各片顺水杆及安全网在长方向之间连接，拆除骨架拉杆在上支座上连接，将网及外挑架用绳拉回至靠墙位置，然后逐一拆除网及各杆，最终拆除各支座。

5.安全要求
5.1、参加施工人员必须正确使用好自已防护用具，禁止酒后上班作业。
5.2、使用扳手，螺丝等随手放入工具袋内，不得随手乱放、乱掷。
5.3、搭设全部安全平网，必须经验收合格后，方可投入使用。
5.4、六级以上大风，禁止高处作业。
5.5、安全平网设专员定时检验，清理上部杂物。
5.6、雪雨天及时配人员清扫，并对各拉接点作安全检验。
5.7、对有重物冲击部位平网，要及时检验修补复位。
