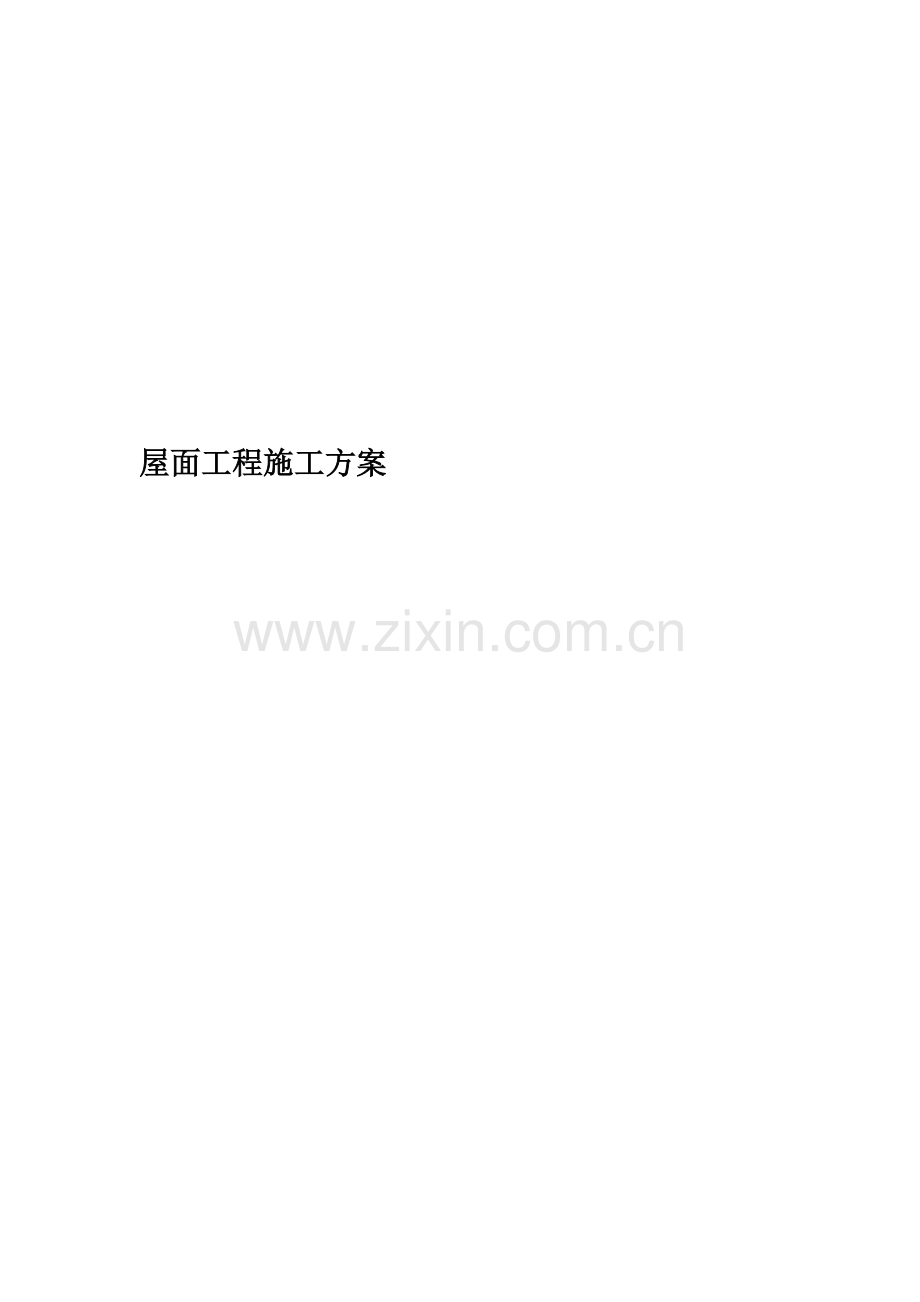

屋面工程施工方案(00001).doc

屋面工程施工方案 屋面工程施工方案 一、工程概况 本工程为中胜村K2地块，根据图纸及规范制定屋面施工方案。 屋面结构层为现浇钢筋砼板，分上人屋面和非上人屋面。上人屋面为：10厚地砖，设间距3000mm的分格缝，阴角部位缝宽10mm,缝内嵌填聚氨酯密封胶；30厚1:4干硬性水泥砂浆结合层；素水泥砂浆结合层一遍；40厚C20细石混凝土保护层（内配4200*200单层双向钢筋网）；干铺沥青油毡一道隔离层；4厚SBS改性防水卷材；50厚挤塑聚苯乙烯泡沫塑料板3M*3M设置排气道，6M*6M设置一个排气孔；一层无纺布隔离层；2厚聚氨酯防水涂料；刷基层处理剂一道；20厚C15细石混凝土找2%坡；钢筋混凝土屋面。非人上屋面：30厚1:3水泥砂浆找平层；40厚C20细石混凝土保护层（内配4200*200单层双向钢筋网）；干铺沥青油毡一道隔离层；4厚SBS改性防水卷材；50厚挤塑聚苯乙烯泡沫塑料板3M*3M设置排气道，6M*6M设置一个排气孔；一层无纺布隔离层；2厚聚氨酯防水涂料；刷基层处理剂一道；20厚C15细石混凝土找2%坡；钢筋混凝土屋面。二、 质量工作目标 （一）具体质量目标建成后屋面工程无渗漏，达到合格标准。 （二）屋面防水工程质量予控标准1. 找平层要求设分隔缝（5m5m）左右，表面无开裂、起砂、起皮。平整度偏差不大于5mm；2. 20厚C15细石混凝土找2%坡，无倒坡或积水；3. 卷材搭接宽度正确，搭接缝严密，节点处理符合规范要求，无翘边、张口；4. 防水层上20厚钢筋砼原浆收光完整，无损坏。 （三）工序质量检验1. 找平层平整度用2m直尺检查，面层与直尺间最大空隙不大于5mm，外观检查无开裂，酥松，起砂；2. 坡度用水平仪或水平尺检查；3. 找平层含水率检查，可将1卷材摊开铺在找平层上，静置34h后掀开检查找平层覆盖部位与卷材上未见水印方可铺设卷材防水层；4. 节点做法应符合要求，封固严密不得开缝、翘边、水落口及突出屋面设施与屋面连接处，应固定牢靠，密封严密；5. 防水层每完成一道工序后，应由专职质量检查人员进行检查，合格后方可进行下道工序的施工；6. 防水层做完后，检查屋面有无渗漏或积水，排水系统是否通畅，应在雨后或持续淋水2天后进行检查。三、 材料选用及要求： （一）材料选用1. 50厚挤塑聚苯乙烯泡沫塑料板保温，表观密度为35-40/m3导热系数为0.03W/M.K,抗压强度0.15Mpa板的外形整齐。2. 根据图纸要求选用SBS改性沥青防水卷材，铺贴厚度为4mm.3. 根据图纸要求选用聚氨酯防水涂料，铺贴厚度为2mm.。（二） 防水材料质量要求及保管运输1. 所用防水卷材、防水涂料等材料均必须有出厂合格证，复检报告。2. 防水卷材进场后，应抽样进行拉伸性能，耐热度、柔性和不透水性复试，并送检测中心进行复检；3. 防水涂料进场后，应抽样进行固体含量、拉伸强度、断裂伸长率、不透水性、低温柔性、粘接强度复试，并送检测中心进行复检；4. 防水卷材宜直立堆放，高度不得超过两层，贮存处应阴凉通风，避免日晒，雨淋和受潮。四、 施工方法施工条件准备：各项防水材料按时运输到现场，垂直运输可利用土建施工用的施工电梯或塔吊，屋面找平层上已清理完毕，含水率符合规定，伸出屋面的设施，予预埋等已安装完毕。五、 主要技术措施楼地面有打洞或管线直径大于30mm的必须浇筑30mm-50mm的细石混泥土找平层。50mm厚挤塑聚苯乙烯泡沫保温，C15细石混凝土找坡（最薄处上人屋面为20mm,非上人屋面为20mm），30厚1:3水泥砂浆找平。六、 找平层：（一） 施工方法和工序 施工工序：基层验收清理管根清理标高坡度洒水湿润找平层施工养护1. 找平层采用1:3水泥砂浆（30厚）体积配合比；2. 在铺设找平层前，应将下一层表面清理干净；3. 找平层与突出屋面结构的连接处的转角处，均应做成圆弧形，且整齐平顺；4. 找平层铺设时先刷一遍水泥浆，其水灰比例为1:0.4-0.5，并应随刷随铺；水泥砂浆找平层上留出20mm宽的分格缝（5m5m),并用沥青油膏嵌缝。5. 水泥砂浆找平层应表面平整压光、压实、无起砂、脱皮、积水现象。（二） 水落口处理 水落口应设在标高的最底处，水落口周围500mm半径内的找平层坡度应加大为5%在水落口与找平层的接触处应留宽20mm深20mm的凹槽，槽内用SBS改性沥青弹性密封膏嵌填严密，上面做层聚氨酯防水涂料一道。（三） 泛水节点处理 本工程女儿墙上在距防水层上方500mm处预留凹槽，卷材防水层的收头应压入凹槽内，每隔900mm用水泥钉钉牢，然后用干硬性砼将凹槽嵌填、挤实，表面用水泥砂浆抹平。七、 防水层施工操作要点（一）施工方法和工序本工程采用自粘法进行卷材的铺贴，采用滚涂法进行冷底子油的施工，防水施工工序：材料进场验收排气道设置找平层含水率测定节点密封处理涂刷冷底子油弹线附加层聚氨酯防水涂料铺贴防水卷材卷材收头固定和密封铺设保护层。（二） 搭设方向出于本屋面工程的坡度2%，且室内无较大的震动影响，故采用平行屋面的铺贴方法，其搭接缝应顺流水方向搭接。（三） 卷材搭接缝宽度卷材防水层采用自粘法施工，故要求长边及短边的搭接缝宽度分别不小于150mm、100mm。为确保搭接缝的宽度，先在找平层上弹出粉线，进行卷材试铺，排列正确后方可进行正式铺贴。（四） 自粘法待基层处理剂干燥后，将卷材背面的隔离纸剥开撕掉直接粘贴于基层表面，排除卷材下面空气，并辊压粘接牢固。(五) 辊压排气 应趁热用压碾滚压，排出卷材下面的空气，并使之粘贴牢固，表面平整、无皱折现象。(六) 冷底子油 当找平层经检验证实已干燥后，在铺贴卷材前应在找平层上涂刷一道冷底子油。冷底子油采用长柄滚刷涂刷，要求涂刷均匀，不漏涂，当冷底子油挥发干燥后，即可铺贴卷材防水层。(七) 节点处理 在正式铺贴卷材前，对水落口、泛水、出屋面管等部位的防水应增加附加层一道，铺节点部位卷材时应根据节点部位的形状，剪口搭铺，封盖严密。(八) 防水层蓄水试验 卷材防水层完工后，确认做法符合设计要求，将所有雨水口堵住，然后灌水，水面应高出屋面最高点2，24h后进行认真观察，尤其是管根、风道根，不涸不渗为合格，否则应进行返工，直到 不涸不渗为止。(九) 应注意的质量问题1、屋面不平整：找平层不平顺，造成积水，施工时应找好线，放好坡，找平层施工中应拉线检查率，不符合要求不能铺贴卷材，同时铺贴时应平实、压边紧密，粘接牢固，做到坡度符合要求，平整无积水。 2、空鼓:铺贴卷材时基层不干燥，铺贴不认真。边角处易出现空鼓，铺贴卷材时应掌握基层含水。 3、渗漏：多发生在细部位置。铺贴附加层时，从卷材剪配、粘贴操作，应使附加层紧贴到位，封严、压实，不得有翘等现象。 4、女儿墙卷材封口未压实固定，无油膏封口； 5、管根未做圆弧，上面无伞罩，无沥青麻丝缠绕收头； 6、卷材入下水口不足10。(十) 成品保护 1、已铺好的卷材防水层，应采取措施进行保护，严禁在防水层上进行施工作业和运输，并应及时做防水层的保护层。 2、穿过屋面、墙面防水层处的管位，施工中与完工后不得损坏变位。 3、变形缝、水落口等处防水层施工前，应进行临时封堵，防水层完工后，应进行清除，保证管道排水通道。 (十一) 安全注意事项 1、热熔使用的火焰加热器经常检查，喷嘴不得堵塞； 2、在屋面上施工时，应设置相应的灭火器材，以备急时使用； 3、卷材、油箱等堆放要远离火源，库房应做好防火值班措施； 4、滚铺卷材及刮边的操作人员应戴手套等防护用品，以防烫伤； 5、喷灯使用正确。八、 C15细石混凝土找坡 工艺流程：基层清理弹线找坡、分仓根管固定隔气保温施工保温层铺设 1、基层清理：现浇混凝土结构层表面，应将杂物、灰尘清理干净。 2、弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。 3、管根固定：穿结构的管根在保温层施工前，应用细石混凝土堵塞密实。 4、板块状保温层铺设：板块保温材料，应紧贴基层铺设，铺平垫稳，找坡正确，保温材料上下层应错缝并嵌填密实。应注意是我质量问题： 1、保温层边角处质量问题：边线不直，边槎不整齐，影响找坡、找平和排水。 2、板块保温材料铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。九、 水泥砂浆找平层 工艺流程基层处理管根封堵标高坡度、分格弹线洒水湿润找平层施工养护 1、层施工：拉线找坡同屋面保温层； 2、土浇筑：按照双向4200的间距绑扎钢筋验收后在湿润的基层分仓均匀的铺设混凝土，混凝土坍落度为30-50mm，利用刮尺沿两边冲筋标高刮平，用平板振动器振捣严实，并用滚筒拉回碾压，直至表面浮浆不再沉落为止，用木模子搓平，搓出水泥浆。3、压实：混凝土稍干后，用铁模子压实二遍成活，注意不得漏压，切记不能在水泥终凝后压光。十、排气屋面排气屋面排气道应纵横贯通，不得堵塞，排气管应安装牢固，位置正确，封闭严实。
