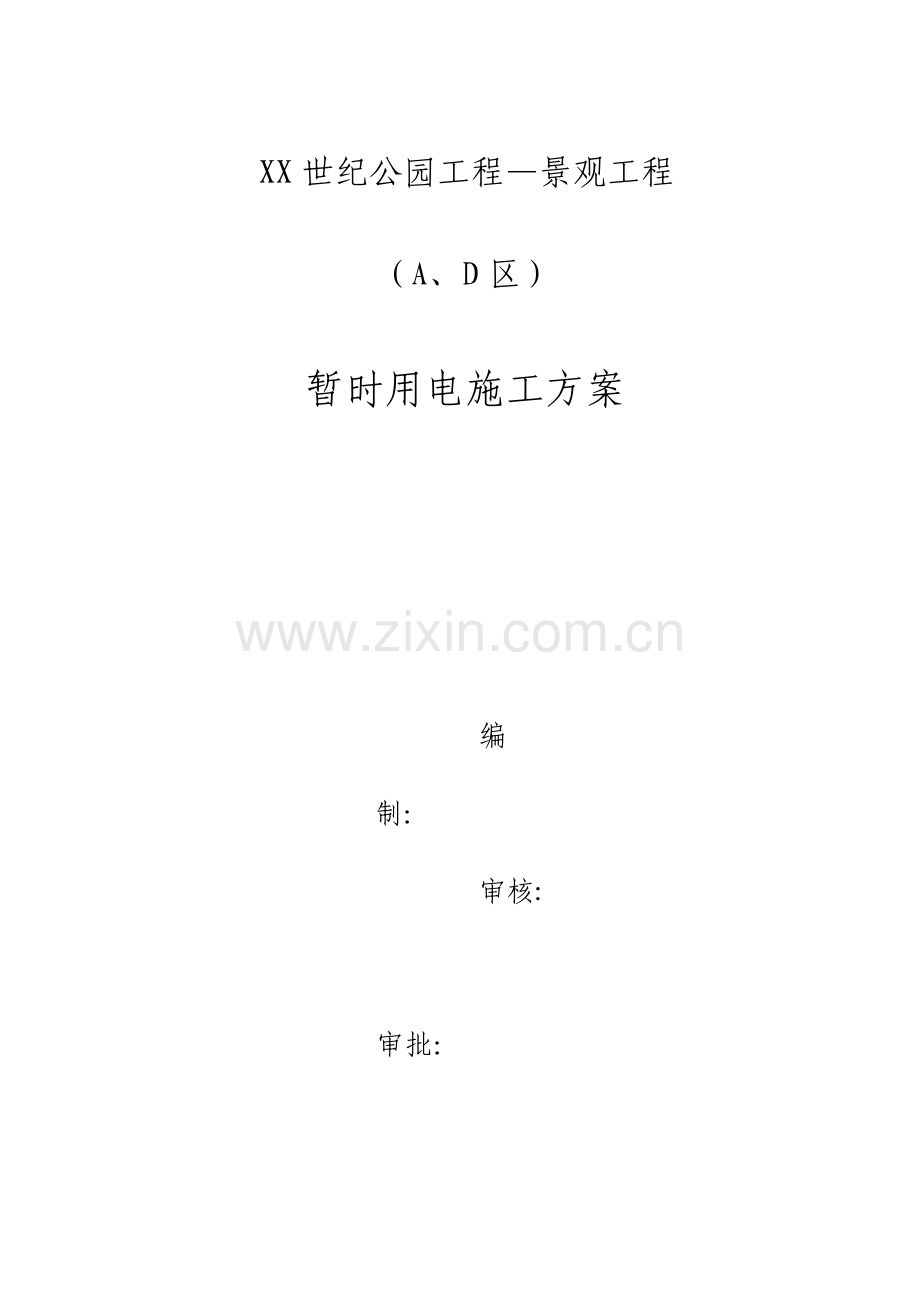

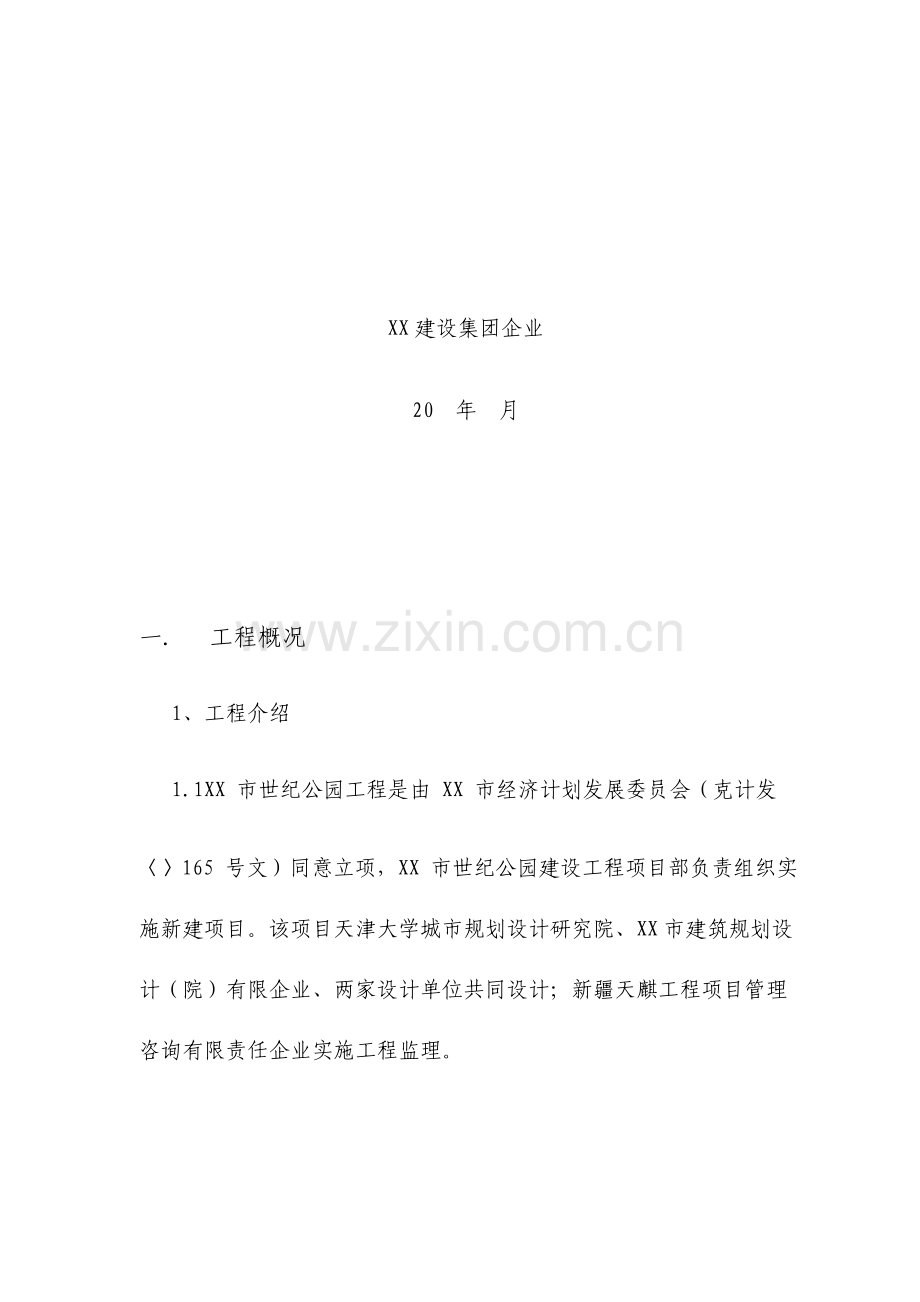

XX世纪公园工程景观工程 （A、D区） 暂时用电施工方案 编制： 审核: 审批： XX建设集团企业 20 年 月 一. 工程概况 1、工程介绍 1.1XX 市世纪公园工程是由 XX 市经济计划发展委员会（克计发165 号文）同意立项，XX 市世纪公园建设工程项目部负责组织实施新建项目。该项目天津大学城市规划设计研究院、XX市建筑规划设计（院）有限企业、两家设计单位共同设计；新疆天麒工程项目管理咨询有限责任企业实施工程监理。 1.2工程地点：XX市世纪公园工程位于XX市新规划行政区以北，穿城河以南，南林大桥以西，友情大桥以东。 1.3施工范围：XX世纪公园工程A、D区主要施工工程包含：地面铺装、公园内园路、服务建筑、旱喷、主入口绿化管线、包封管线、喷泉系统供排水管线等等。 2.线路走向、配电箱位置设置 暂时用电电源引自就近架空低压线，依照施工现场机械及施工用电设备布置，现场分别在钢筋加工场及现场库房、新建建筑单体及搅拌机处设动力配电室共2个、动力分箱6个、照明，设备箱若干。 依照工程量考虑采取现场机械设备：搅拌机1台、成型机1台、切断机1台、卷扬机1台、圆盘锯1台、平刨1台、电焊机2台、蛙式打夯机4台、插入式振动机6台、手提电开工具若干、施工及生活照明。 二. 编制依据 1.施工现场暂时用电安全技术规范(JGJ46-) 2.建筑工程施工现场供用电安全规范(GB50194-88) 3.建筑施工安全检验标准(JGJ59-99) 4.电工安全技术操作规程 5. 工程施工现场平面布置图及世纪公园施工组织设计 6. XX市供电系统供电方式-变压器中性点直接接地三相四线制系统,按照JGJ46规范要求,本工程采取TN-C-S三相五线制保护接零系统。 三. 设计内容及步骤 供电系统:供电一区电源自世纪公园工程外围靠穿城河边低压架空线引接到施工现场低压总配电柜(箱)，然后分别引接至现场动力配电箱,蓄水池、喷泉等工程区域由各个动力配电箱（1F1、1F2、1F3）控制该区施工用电,一区现场低压配电箱设置3路施工供电线路； 供电二区电源自世纪公园工程内暂时引接低压架空线引接到施工现场低压总配电柜(箱)，然后分别引接至现场动力配电箱。 供电三区电源自世纪公园工程外围靠南新路区域就近低压架空线引接到施工现场低压总配电柜(箱)，然后分别引接至现场动力配电箱, 现场库房、钢筋棚、主入口喷泉等工程区域由各个动力配电箱控制该区施工用电。 四. 负荷计算及电路配置 1. 确定计算负荷 (1)施工设备用电量计算 电焊机3台 323=96 KW 混凝土搅拌机1台 11KW 振动棒10台 101.5=15KW 平板振动器4台 44=16KW 卷扬机1台 11KW 套丝机1台 4KW 钢筋切断机1台 2.2KW 钢筋弯曲机1台 4KW 木工机械（锯、刨） 2.22=4.4KW 电热水器 9KW 照明 18 KW 则全部动力设备总功率为: P 机=96+11+15+16+11+4+2.2+4+4.4+9+18=190.6KW 动力需要分数KC 采取0.7,电动机平均效率按0.86计算,电动机功率因数COS采取0.75。 则动力用电总容量: P 机 369.1 动= COS =0.860.75=295.5KW 夜间室外照明用电量按 15KW 来计算(每个施工区按照 5KW 计算), 则天天用电量为: 总=动+照明=295.5+15=310.5KW (2)场内配电电缆、分配电箱、设备开关箱电气设备选择按安全电流计算出导体截面: P 机 I=3VCOS 式中:I - 电流值(A) P机- 电动机铭牌上额定功率(KW) V - 额定电压 功率(电动机输出功率/输入功率) COS功率因数(取0.75) 2. 低压配电系统电路配置 本工程低压配电系统分 3 个低压供电分区,分别为供电一区、供电二区、供电三区3个独立部分,该部分低压配电系统电路我们按独立3个分区来进行配置。 (1)供电一区 A.该区电源由低压架空线引接到总配电箱，采取VV220.6/1KV 516mm型电缆，HD 400/380 隔离开关引接。总配电箱内设置11DZ15LE100/4901漏电保护器2只，DZ20LE160/4300B漏电保护器 1只，HK260/3刀闸4只。 B. 各分箱内均设置漏电保护器，1F1分箱设置DZ15LE50/3漏电保护器1只、HK230/3刀闸4只以及DZ47-60空气开关4只,配电电缆采取 RVV-0.6/1KW-510+26 电缆。1F2 分箱设置 DZ15LE50/3 漏电保护器1只、HK260/3刀闸4只,配电电缆采取VV -0.6/1KW-52216电缆。1F3分箱设置DZ4760（C63） 空气开关1只、HK230/3 刀闸4只，DZ4760（C40）空气开关3只,配电电缆采取VV -0.6/1KW-52216电缆 C. 施工照明配电P 照:施工现场照明线引自1F1箱，1F1箱设置DZ15LE50 /3 漏电保护器,其额定动作电流小于 30mA,额定漏电动作时间小于0.1S,箱内设置照明刀闸HK260/3和。DZ4760（C40）空气开关 D. 分配电箱1F1、1F2主要为备用电源箱（施工机械、流动配电等）。 E. 生活设施配电:电热水器采取 RVV 34mm+12.5 电缆引出, 设置 DZ15LE40/3910 漏电保护器其额定漏电动作电流小于 30mA, 额定漏电动作时间小于0.1S。 (二)供电二区 A. 该区总配电箱电源自世纪公园工程内暂时引接低压架空线引接到施工现场低压总配电柜(箱),采取 VV220.6/1KV 516mm型电缆 B其它设置如分箱、漏电保护、空气开关、刀闸、隔离开关等等均与供电一区相同。 (三) 供电三区 A. 该区总配电箱电源自世纪公园工程外围靠南新路区域就近低压架空线引接到施工现场低压总配电柜(箱),采取 VV220.6/1KV 516mm型电缆。 B. 施工现场总配电箱采取 VV220.6/1KV 516mm型电缆分接1#、2#、3#总箱，1#、2#、总箱设 DZ15LE100 A /4901 漏电保护器各1只，HK2100/3刀闸1只、HK260/3刀闸各1只。1#、2#、3# 总箱分接3F1、3F2、3F3分箱。 C. 各分箱内均设置漏电保护器，3F1 分箱设置 DZ15LE100/4901 漏电保护器 1 只、HK260/3 刀闸 1 只， HK230/3 刀闸 4 只以及DZ47-60空气开关4只,配电电缆采取RVV-0.6/1KW-510+26电缆。3F2分箱设置DZ4760（C63） 空气开关1只、HK260/3刀闸1只, HK230/3刀闸4只，配电电缆采取VV -0.6/1KW-516电缆。3F3分22箱设置DZ4760（C63） 空气开关1只、HK260/3刀闸1只、HK230/3 刀闸4只，DZ4760（C40）空气开关4只,配电电缆采取VV -0.6/1KW-52216电缆。 D.施工动力配电:采取RVV34+12.5mm电缆配电,从3F2分配电箱引出,在此部位设置开关箱各1只共4个（3F2-1、3F2-2、3F2-3、3F2-4）, 3F2-1、3F2-2、3F2-3开关箱内设DZ15LE40/3901漏电保护器各1只，3F2-4开关箱内设DZ15LE40/4901漏电保护器1只, 采取RVV34+22.5mm电缆配电，HK230/3刀闸4只作为施工机械设备配电用,施工层末端开关箱设置额定动作电流小于 30mA 漏电开关及额定漏电动作时间小于0.1S漏电保护器。 E.施工照明配电: 施工现场设照明引自3F3配电箱, 3F3分箱设置 DZ4760（C63） 空气开关1只、HK260/3刀闸1只、HK230/3刀闸4只，DZ4760（C40）空气开关4只,配电电缆采取VV -0.6/1KW-52216电缆。 五.安全用电技术方法 1.安全用电技术方法 (1) 接零接地系统 A.接地与接零：因为克市低压供电系统均为变压器中性点直接接地三相四线制系统，依照规范本工程采取TNC-S三相五线制保护接零系统，动力系统及照明系统严格分开,在总配电箱处保护接地级引出保护零线,工作零线与保护零线严格分设。工作零线与保护零线同截面均大于相线二分之一，设备负荷线保护零线大于6mm2多股铜芯线，且各路保护零线均无接头，经过设在各级配电箱体上PE排，从设备外壳至工作接地连接成可靠电气通路。工作接地小于4。配电箱中工作零线N排和保护零线PE排分开设保护零线端子板与金属配电箱可靠连接,工作零线端子板和金属配电箱绝缘良好。保护零线在始端、中端、末端处做重复接地，接地电阻小于4，接地线截面及材质符合安全要求。保护零线采取绿/黄双色线,工作零线禁止做重复接地。 B. 特殊设备接零：对平板振动器、振动棒等产生振动设备，在设备两处用6mm2多股铜芯线并接至开关箱。搅拌机棚、钢筋作业区、塔吊均做保护接零,保护零线接地电阻小于10。 (2) 配电箱及开关箱 A.本工程配电系统采取三级配电二级保护。末端开关箱设置在设备旁。末端开关箱距设备不超出 3 米，分配电箱内设额定动作电流小于30mA漏电开关及额定漏电动作时间小于0.1S漏电保护器;开关箱内设额定动作电流小于 30mA 漏电开关及额定漏电动作时间小于0.1S漏电保护器;以此达成三级保护目标。 B.全部设备均达成“一机一闸一漏一箱”要求。通常设备漏电开关采取30mA、0.1S开关，交流焊机漏电开关选取JZ型焊机专用空载保护开关。 C.配电箱、开关箱均安装在干燥、通风及常温场所，在搅拌机水池旁配电箱避开水池，以免浸溅，四面无烦碍操作杂物，不得堆放杂物，配电箱下均设保护，以防碰撞。 D.配电箱牢靠安装在专用门型脚手架或墙壁上，固定箱底标高大于1.3米，小于1.5米，拖线箱底标高0.6米,箱体均采取厚度大于1.5mm 铁皮制作。 E.配电箱进出线均采取下出线制，并穿有保护套。 F.总箱、分箱各出线回路均标明其用途，且在箱门反面绘制系统图，出线排列整齐，各箱均设锁，由现场专业电工维护管理。 G.现场照明单独设置供电回路，镝灯、碘钨灯采取三芯铜芯橡套电缆供电，外壳保护接零，碘钨灯高度大于3米。潮湿施工场所采取36V 安全电压照明,施工照明线路均采取橡套电缆,禁止使用花线照明。 H.配电线路： a. 本工程配电线路均采取普通电力电缆,电缆直埋地敷设，设置醒目标电缆标志桩,进入楼层采取直埋深度 700mm，电缆上下铺 10cm 细砂。 b. 所用电缆均采取绝缘良好电力电缆，分接处绝缘包扎良好并防水。 c. 有工作零线各配电箱、各进出回路采取五芯电缆，保护零线与PE排可靠连接。 I. 电器装置安装 a. 配电箱内电器均牢靠安装在铁质配电板或绝缘板上，配电板与箱体可靠固定，并作电气连接。 b. 箱体上螺栓固定PE排，保护零线与PE排可靠连接。 c. 各电器开关均采取质量可靠元件，确保动作可靠。 d. 各配电箱引出线排列整齐，与电器连接时，多股铜芯线均压鼻子或拧紧挂锡后与电器PE排连接。 e. 闸刀内熔断器与设备轻易相匹配，均设定在 1.5IjSIRD2.5IjS 之间。配电箱维修设工作标志牌,停送电作业由现场专业电工进行操作。 2.组织方法 本工程建立以下制度保障工程安全用电 (1) 暂时用电组织设计编制、审核、审批制 由项目电气专业技术员编制，项目技术责任人审核，项目质量安全部审批。 (2)技术交底制 (3)暂时用电施工完工验收制 (4)安全检验制度 A. 天天上班前检验内容： a.振动器及手持电开工具等漏电开关。 b.通常振动器、搅拌机电缆引线外绝缘层、开关、机身是否完整无损，有缺点必须维修后才允许使用。 c.通常振动动器、平板电源插头保护接零（地）桩头至机身电阻,电阻大于4时禁止使用。 B.每七天检验一次内容：固定安装分配电箱漏电开关，保护非移动设备漏电开关。 C.每个月检验一次内容：现场全部配电箱内电气器具及其接线，保护总干线漏电开关。 E.每季检验一次内容：企业级检验，检验时复核接地电阻、全部电气设备绝缘电阻。 (5) 电气运行维护制度 A.施工现场全部配电箱、开关箱应每个月进行一次检验和维修。检验、维修人员必须是专业电工。工作时必须穿戴好绝缘用具，必须使用电工绝缘工具。 B. 检验、维修配电箱、开关箱时，必须将其前一级对应电源开关分闸断电，并悬挂停电标示牌，禁止带电作业。 C. 配电箱内盘面上应标明各回路名称、用途、同时作出分路标识。 E. 总、分配电箱门上锁，配电箱和开关箱应指定专员负责。施工现场停顿作业1小时以上时，应将动力开关箱上锁。 F. 各种电气箱附近及箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它暂时用电设备。 H. 熔断器熔体更换时，禁止用不符合原规格熔体代替。 (6) 施工用电修改制度伴随施工阶段不一样，施工用电情况发生改变，对施工用电组织设计布局修改时，必须重新推行施工用电组织设计编制、审核、审批手续。 3.施工现场电气防火方法 (1)防止线途经负荷引发火灾:合理选择线路及开关容,全部设备均作防雷接地。 (2)防止线路短路引发火灾：选择绝缘良好电缆、引线处绝缘包扎良好并防水，定时检验线路并测试设备及线路绝缘电阻。 (3)防止接触电阻过大引发火灾：线路尽可能降低接头，各接头应可靠连接，降低接触电阻。尤其是交流焊机，一二次线路截面及型号必符合要求，并不得有接头，一次线不超出5米，二次线不超出30米。 (4)防止设备故障引发火灾：定时测量设备绝缘电阻，防止短路，绝缘破坏引发火灾。 (5)电焊机使用防火要求：依照本工程复杂程序，建筑主体、安装、装修阶段各专业队伍交叉作业，电焊机在此阶段使用必须申报，由专职安全员现场检验符合后使用。 A. 明确使用人、使用时间及地点。 B. 电焊机一二次电缆截面符合负荷要求，二次线采取YHS型橡皮护套铜芯软电缆，一次线长度小于5米，二次线长度小于30米。 C. 接线可靠，二次线无接头。 D. 电焊机及其线路周围不得堆放易燃物品。 E. 使用地点四面及下方不得堆放易燃安装材料、防腐材料及装修材料。并采取遮蔽方法，避弧光或飞渣损坏附近物体造成安全隐患。 F. 现场配置沙箱和干粉灭火器。 J. 施工现场、办公室、库房等场所不得使用电炉或其它不符合安全要求电热设备。 六.施工用电技术交底制度 1.技术责任人和电气技术员组织电工学习暂时用电规范和标准,提升工人业务水平和素质培养,提升安全生产意识,杜绝违章作业,违章指挥。 2.管理人员及工作人员必须严格去按照规范标准去对暂时用电进行计划、实施、检验、运转,杜绝私自定“标准”,降低作业标准要求, 要标准化交底,标准化作业,标准化上岗。 3.技术交底必须责任明确,交底到人,监护到位,使暂时用电处于受控状态。 4.电工技术交底必须由电气技术员交底,技术责任人审核,作业人员签字。 5.加强对漏电保护器定时检验、设备定时检验、线路容量检验及交班制度交底要求。 6.加强对电气消防及电焊防火工作技术交底,必须对工作所包括到方面进行要求。 7.高压及总闸停送电作业必须办理作业工作票,经供电用电部门和工地责任人、技术责任人或安全员同意后方可作业,禁止带电作业、无监护作业、无防护作业、违章作业。 七.暂时用电完工验收制度 1.暂时用电作业结束后,必须试运转合格后方可进行正式运转,如三相电机相序,机械倒顺转,漏电保护器正常工作,高低压保险丝熔断电流匹配等方面。 2.保护接零、接地与接地漏电额定电流,必须符合规范要求。 3.各用电设备及线路、各级配电箱、开关箱均按标准化作业,作业层次清楚,提升安全确保性。 4.电工作业完成后必须报电气技术员或安全员检验合格后,方可结束此次作业,撤除防护标牌或防护设施。
