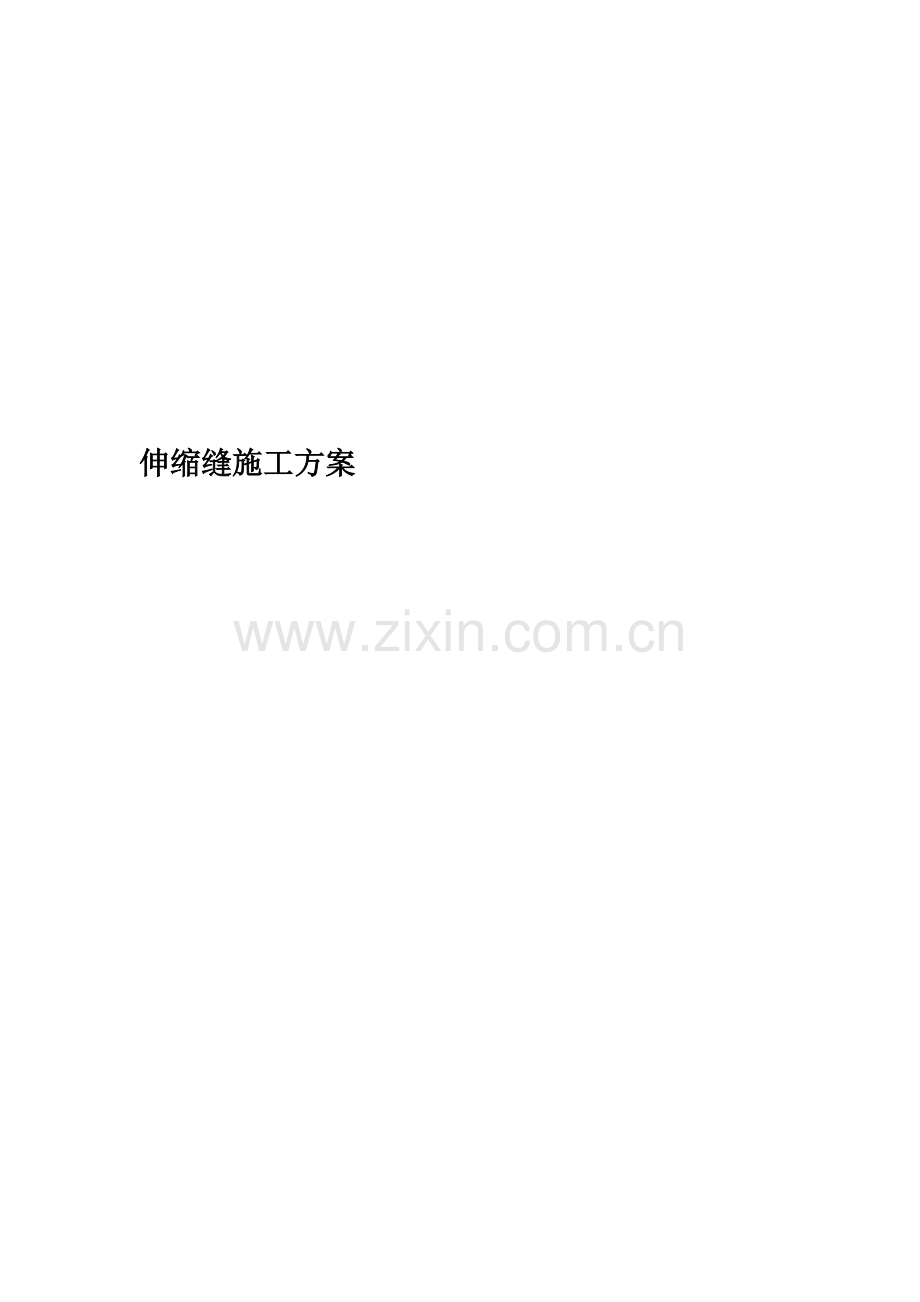

伸缩缝施工方案

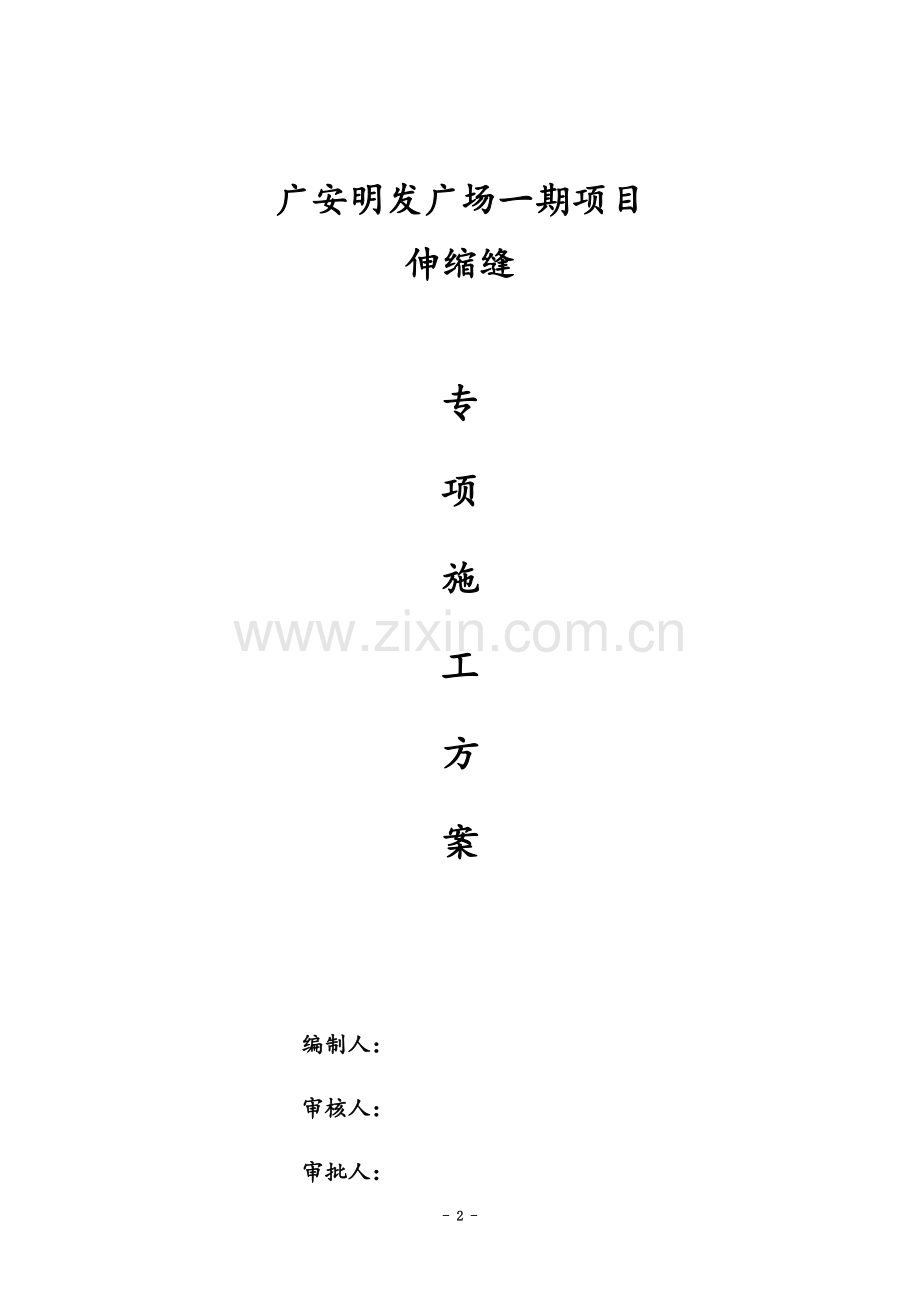

广安明发广场一期项目
伸缩缝

专
项
施
工
方
案

编制人：
审核人：
审批人：

南通宏华建筑安装有限公司
二O一七年六月二十五日
伸缩缝施工方案
一、 项目概况：
工程名称：广安明发广场一期项目
工程地点：广安区金安大道三段
建设单位：明发集团广安房地产开发有限公司
监理单位：四川元丰建设项目管理有限公司
施工单位：南通宏华建筑安装有限公司
本工程总建筑面积146489.18m2 ，14#、15#住宅楼之间，16#、17#住宅楼之间，10#商业楼，11#商业楼及地下室存在伸缩缝。
二、 编制目的及依据：
编制目的：为保证本项目伸缩缝安装的规范作业，切实履行企业责任，根据本工程特点，制订本方案。
编制依据：《苏J09-2004墙身、楼地面变形缝》
三、 伸缩缝施工工艺：
1、 楼地面变形缝（缝宽100mm）：
300mm宽26号镀锌薄钢板居中60。折成V形，每边50mm。清理伸缩缝内建筑垃圾，距缝边75mm处弹钢板边线。固定好钢板并注意V型向下，用A6不锈钢自攻牙螺丝间距300mm在钢板边内侧30mm处加固。上层5厚沥青麻丝二毡一油一面粘贴。待块料面层施工将伸缩缝处砖缝使用硅酮密封膏塞缝。
2、 外墙面变形缝（缝宽250mm）：
500mm宽26号镀锌薄钢板居中线两边80mm处，60。折成两个V形，每边50mm。清理伸缩缝内建筑垃圾，距缝边120mm处垂直弹钢板边线。固定好钢板并注意V型向内侧，用A6不锈钢自攻牙螺丝间距600mm在钢板边内侧30mm处加固。
3、 外墙面及圆弧顶变形缝（缝宽100mm）：
300mm宽26号镀锌薄钢板居中60。折成V形，每边50mm。清理伸缩缝内建筑垃圾，距缝边75mm处垂直弹钢板边线。固定好钢板并注意V型向内侧，用A6不锈钢自攻牙螺丝间距600mm在钢板边内侧30mm处加固。
4、内墙面变形缝（缝宽100mm或250mm）:
300mm（500mm）宽不锈钢板居中60。折成V形，每边50mm。清理伸缩缝内建筑垃圾，距缝边75mm处垂直弹钢板边线。固定好钢板并注意V型向内侧，用A6不锈钢自攻牙螺丝间距600mm在钢板边内侧30mm处加固。
5、平顶变形缝（缝宽100mm或250mm）:
300mm（500mm）宽不锈钢板居中60。折成V形，每边50mm。清理伸缩缝内建筑垃圾，距缝边75mm处弹钢板边线。固定好钢板并注意V型向上，用A6不锈钢自攻牙螺丝间距600mm在钢板边内侧30mm处加固。
6、外墙与顶面或外墙交接变形缝（缝宽100mm）：
300mm宽26号镀锌薄钢板在距板边120mm处60。折成V形并每边50mm、200mm处折直角。清理伸缩缝内建筑垃圾，距缝边50mm处弹钢板边线。固定好钢板并注意V型向上，用A6不锈钢自攻牙螺丝间距300mm在钢板边内侧20mm处加固。
7、平顶屋面变形缝（缝宽100、250mm）：
预制80mm厚砼盖板，内配Φ8@200双向钢筋，两侧出挡墙100mm。盖板表层粉刷完，做一道1.5厚聚氨酯。
四、 施工部位：
1、 楼地面变形缝为10#、11#楼商业走廊、露台部位。
2、 外墙面变形缝为14#、15#楼之间、16#、17#楼之间、11#楼及10#楼外墙部位，圆弧屋面。
3、 内墙面变形缝为地下室内墙柱之间部位。
4、 平顶变形缝为10#及11#楼商业走廊顶面及地下室变形缝顶面部位。
5、 外墙与顶面或外墙交接变形缝为16#、17#楼之间外墙面、10#及11#楼外墙与顶面交接部位。
6、 平顶屋面变形缝为14#、15#平顶、16#、17#平顶部位。
五、 成品保护：
一个好的产品从生产到成品后，最关键的一步是做好成品保护，怎样做好成品保护，从以下几方面着手：
1、从制度上保证：应对各阶段、各个工序制定详细的成品保护细则和严格的成品保护奖励制度，并分区指定成品保护负责人．明确责任范围，对成品采取“护，盖、封”等保护措施。
2、设专人巡查：在施工阶段由于施工作业人员较多，有的工人素质较差，不注意产品的保护，为确保工程验收前达到理想的效果，对于成品保护须派专人24小时巡视。
六、安全保证措施：
1、建立安全生产管理体系。项目经理为本工程项目安全生产、文明施工第一责任人，项目副经理和安全监督员统一抓各项安全生产、文明施工管理措施的落实工作。各生产班组设立兼职安全员，配合安全监督员的工作。
2、明确规章制度。严格执行国家及公司的安全生产规章制度，积极宣传安全生产的有关方针、政策、措施，强化职工的安全意识。
3、上岗前教育。对全体施工人员进行安全生产教育，考核合格后方可上岗。
4、正确使用安全“三宝”。进入施工现场必须戴安全帽；高空作业必须系好安全带，在坡屋面上作业，安全带与固定物的拉结必须加强检查：建筑物的临边洞口处必须设置安全防护栏杆及警语牌。
5、用电安全制度。施工现场用电接建设部《施工现场临时用电安全生产技术规范》进行操作。全部用电均由电工班统一管理，并接受总包单位电工的对口检查，杜绝漏电伤亡事故的发生。
6、用电安全措施。各回路均设防漏电和防超负荷的三级保护装置，所有配电箱设独立漏电保护器：电源采用三相五线制，严格做到“一机一闸一漏电保护装置”，设专用接地线；电路一律采用质量合格的电缆，并要正确架设：电动机械必须定机定人专门管理。
7、认真保修机械。保持各施工机械运转情况良好，严禁机械带病运转，禁止在运行中保养和维修机械，应定期对机械进行检修、保养，并做好记录。
8、防台凤、防雨、防雷措施。提升井架必须有避雷措施。防雷接地可与工程的避雷预埋件临时焊接连通，接地电阻达到规定要求，每月检测一次，发现问题及时改正；设专人掌握气象信息，及时作出大风、大雨预报，采取相应技术措施，防止发生事故；禁止在台风、暴雨等恶劣的气候条件下进行室外施工。
七、变形缝大样图
