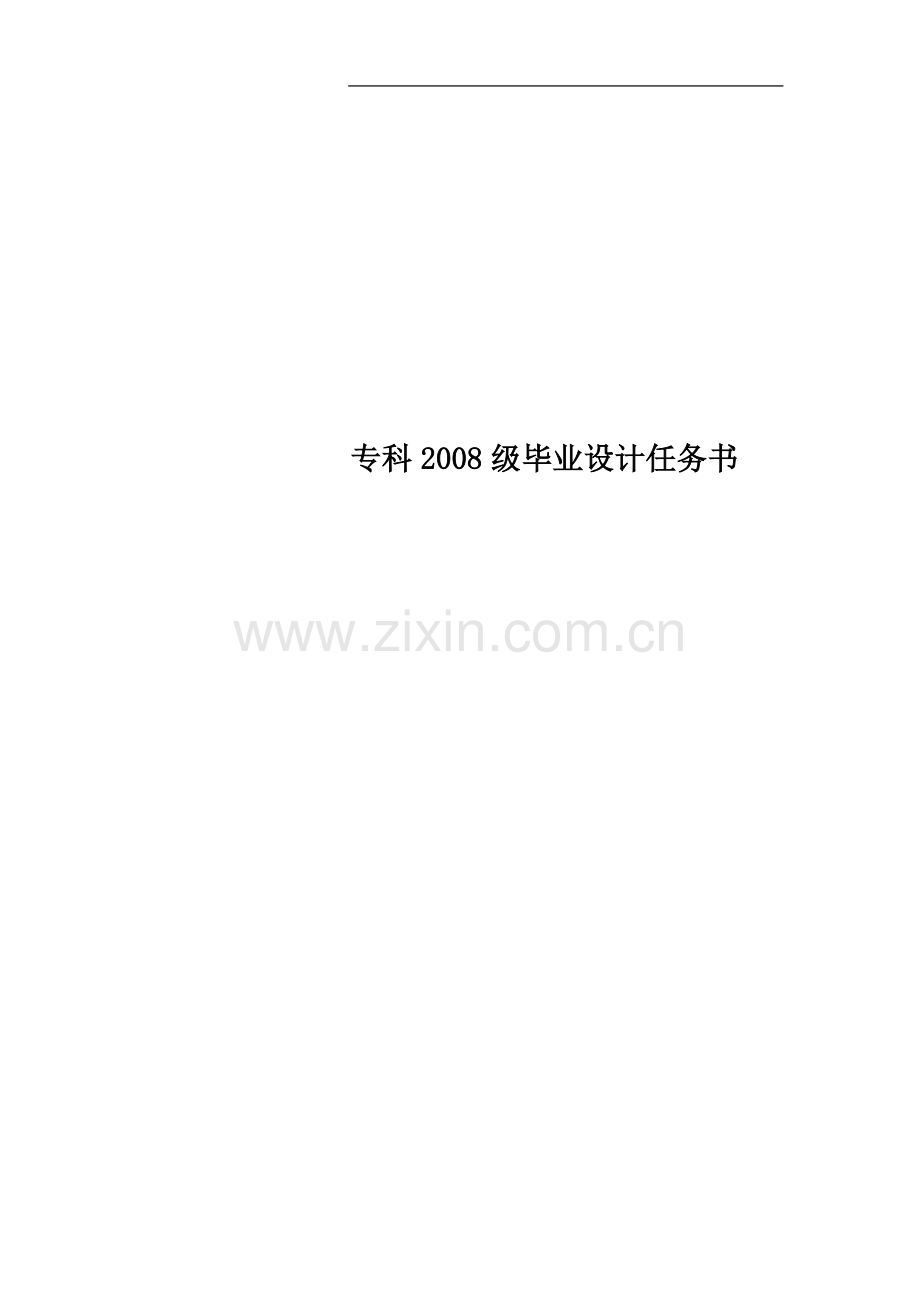

专科2008级毕业设计任务书

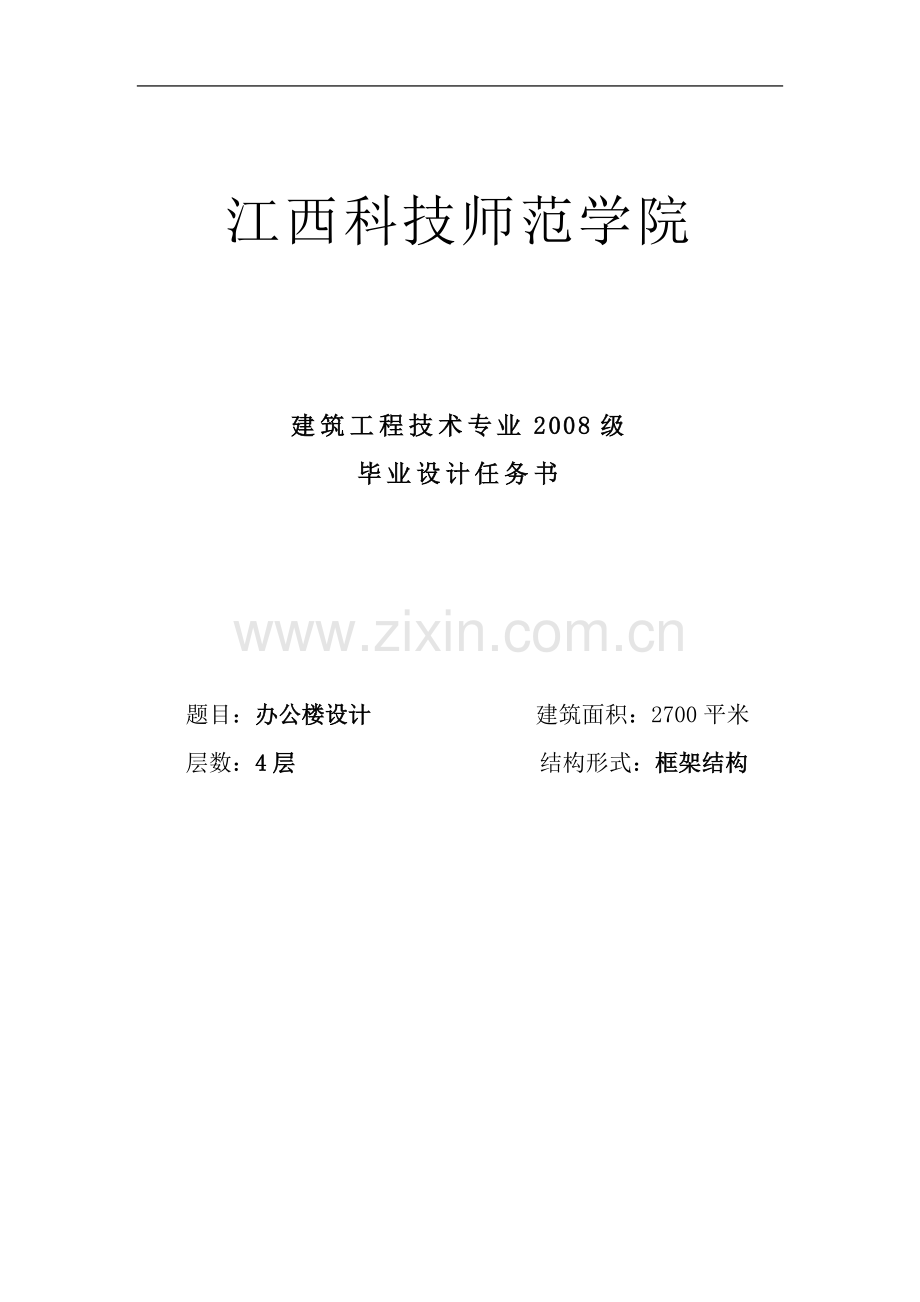

江西科技师范学院

建筑工程技术专业2008级
毕业设计任务书

题目：办公楼设计 建筑面积：2700平米
层数：4层 结构形式：框架结构

建筑工程学院施工教研室

二〇一〇年十二月

建筑工程技术专业毕业设计任务书
第一部分 建筑设计
一.题目：
办公楼设计
拟建建筑位于南昌市郊区，为某中学办公楼，层数为4层，结构为框架结构。
二.建筑物所在地：

三.建筑设计条件：
1.气象条件：
（1）温度：最热月平均29.70C（七月份）,最冷月平均2.80C（一月份）,
夏季极端最高39.20C,冬季极端最低-7.70C。
（2）相对湿度：最热月平均80%。
（3）主导风向：全年主导风向为西北风，夏季为东南风，基本风压
w0=0.35KN/m2。
（4）风雪条件：年降雨量1712mm,日最大降水强度361mm/日，暴雨降水强度3.31s/100m2,最大积雪深11.0cm。
2.工程地质条件：
（1）+0.00—－0.60回填土含腐值质:
r=16KN/m3 R=80KN/m2 E=300N/mm2
-0.60－-1.70粘性回填土:
　r=18KN/m3 R=130KN/m2 E=500N/mm2
-1.70－-2.50残积亚粘土:
r=20KN/m3 R=200KN/m2 E=500N/mm2
-2.50－-4.00一般亚粘土:
r=20KN/m3 R=230KN/m2 E=500N/mm2
-4.00m以下风化混合岩:
r=20KN/m3 R=300KN/m2 E=600－1000N/mm2
（2）地下水位标高：-5.0m
3.材料供应：
（1）三材由建材公司供应，品种齐全。
（2）墙体材料选用粉煤灰砌块。
4．施工条件和能力：
（1）材料运输：在专门运输队运输
（2）设备条件：设备齐全，还可租用
（3）水电条件：水、电可就近与市网接通
（4）劳动力供应：可随时招聘足够人手
（5）工程施工期限：120天
四．建筑规模与要求
1．规模
（1）总建筑面积： 2700平米
（2）建筑层数： 4层
（3）层高： 3.6m
（4）结构形式： 框架结构，采用内廊式
（5）建筑主要组成用房：
门厅：45平米×１
传达值班：20平米×１
展览室（含储藏室）：115平米×1（可与门厅结合布置）
接待室：20平米×2
办公室：20平方米（可考虑部分为大开间办公室）
小会议室：45平方米×2
大会议室：115平方米×１
阅览室：115平方米×１
资料室：45平方米×2
此外可按需要设置储藏室、配电房、及其它一些用房。
公共交通及卫生间部分：楼梯间及走道的布局尽可能简捷通畅，满足防火规范的要求。
每层设公用男、女卫生间，满足使用人数要求。
2．建筑设计要求
要求根据实用经济、美观的原则，独立进行建筑设计。并完成主要的建筑设计施工图，造型设计应注重新颖、轻巧、朴素大方。本建筑耐火等级为二级，建筑使用年限50年。
五．建筑设计的内容和工作量
1．方案阶段：要求学生根据要求完成平面、立面、剖面方案设计。图中说明主要尺寸，房间名称，使用面积和总建筑面积。
2．详细设计阶段：完成门窗、楼梯、屋面、墙身（包括雨篷、室外台阶等）的详细设计，图中应注明尺寸、材料、做法和标准图索引号。
3．定稿图和正图阶段：通过绘制定稿图完善设计内容，最终完成主要建筑施工图一份包括：
各层平面图： 1：100
正立面、侧立面各一： 1：100
剖面图： 1：100
墙身剖面大样： 1：10－20
屋顶平面图： 1：100
节点详图： 1：5－20
建筑说明：
门窗表：
正图一般用2#图纸。
六 施工组织设计部分：
1、编制主体工程施工进度横道图。
工程量计算时可以参考一下尺寸：屋面及楼面板厚度100mm，主梁截600*250,次梁截面400*250,框架柱截面350mm*450mm,楼梯和其他房屋构配件可以套用图集或参考其他资料。
2、绘制施工总平面布置图。
一般用2#图纸。
