剪力墙钢筋的计算.pptx

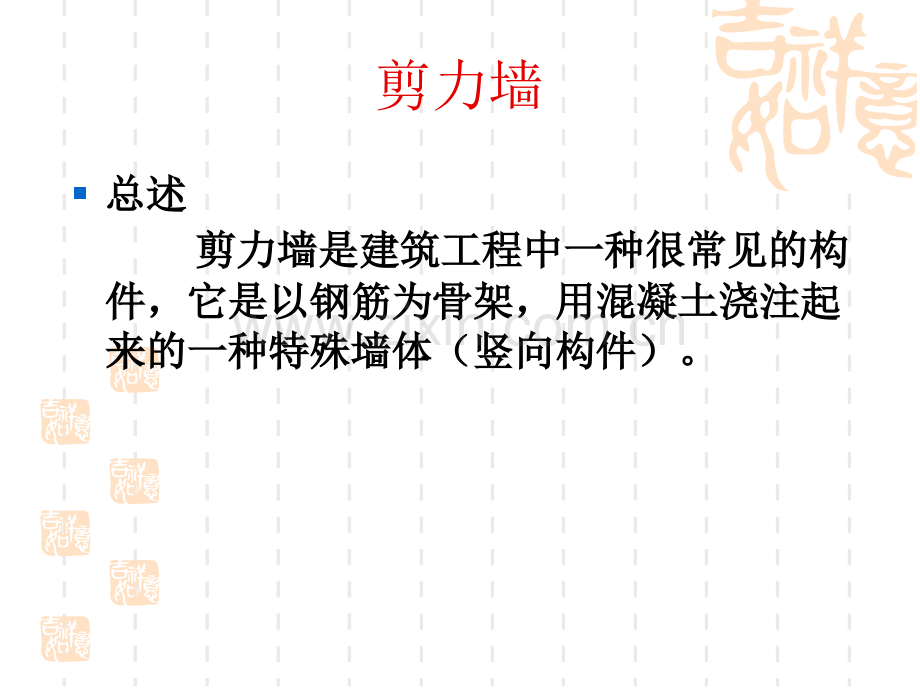

剪力墙剪力墙 剪力墙总述总述 剪力墙是建筑工程中一种很常见的构剪力墙是建筑工程中一种很常见的构件，它是以钢筋为骨架，用混凝土浇注起件，它是以钢筋为骨架，用混凝土浇注起来的一种特殊墙体（竖向构件）。来的一种特殊墙体（竖向构件）。实际施工现场-剪力墙中钢筋剪力墙结构体系下端固定在基础顶面上的竖向悬臂板。竖向荷载下端固定在基础顶面上的竖向悬臂板。竖向荷载在墙体内主要产生向下的压力，侧向力在强体中在墙体内主要产生向下的压力，侧向力在强体中产生水平剪力和弯矩，因为这类墙体具有较大的产生水平剪力和弯矩，因为这类墙体具有较大的承受水平力（水平剪力）的能力，固被称为剪力承受水平力（水平剪力）的能力，固被称为剪力墙。墙。所谓所谓“一般剪力墙一般剪力墙”就是指墙肢截面高度（长度）就是指墙肢截面高度（长度）与墙厚之比大于与墙厚之比大于8的剪力墙的剪力墙。剪力墙结构体系“短肢短肢”剪力墙仍属于剪力墙结构体系，只不过剪力墙仍属于剪力墙结构体系，只不过是采用较短的剪力墙肢（短肢剪力墙是指墙肢截是采用较短的剪力墙肢（短肢剪力墙是指墙肢截面高度与厚度之比为面高度与厚度之比为58的剪力墙），而且通常的剪力墙），而且通常采用采用T形、形、L形形、形、形、+形等。形等。当这些墙肢截面高度与墙厚之比小于等于当这些墙肢截面高度与墙厚之比小于等于3时，时，它已接近于柱的形式，但并非是方柱，因此称之它已接近于柱的形式，但并非是方柱，因此称之为为“异形柱异形柱”。故从广义角度讲，宜将这种结构。故从广义角度讲，宜将这种结构体系称之为体系称之为“短肢剪力墙短肢剪力墙筒体（或一般剪力墙筒体（或一般剪力墙结构体系）结构体系）”。剪力墙结构体系框支剪力墙是指在框架剪力墙结构框支剪力墙是指在框架剪力墙结构(在转换在转换层的位置层的位置)上部布置剪力墙体系上部布置剪力墙体系.部分剪力墙部分剪力墙应落地应落地.一般多用于下部要求大开间一般多用于下部要求大开间,上部住宅、上部住宅、酒店且房间内不能出现柱角的综合高层房酒店且房间内不能出现柱角的综合高层房屋。屋。剪力墙钢筋计算剪力墙钢筋计算剪力墙中所需要计算的钢筋？剪力墙中所需要计算的钢筋？计算剪力墙钢筋时需要考虑哪些因素？计算剪力墙钢筋时需要考虑哪些因素？剪力墙上暗柱施工现场-暗柱我也来探我也来探索一下！索一下！暗柱钢筋计算暗柱概念：剪力墙的一部分，厚度等同墙厚。纵筋长度计算：首层（无地下室）：插筋长度=红色字体纵筋采用绑扎时：纵筋采用绑扎时：纵筋采用机械连接纵筋采用机械连接时：时：暗柱钢筋计算纵筋长度计算：中间层中间层：采用绑扎连接时，长度=层高+1.2Lae采用机械连接（如直螺纹套筒）时，长度=层高-500+500暗柱钢筋计算纵筋长度计算：顶层：顶层：采用绑扎连接时，长度=层高-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae纵筋根数：按图数暗柱钢筋计算箍筋计算：2b+2h-8c+26.5d拉筋计算：长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 根数：层高/拉筋间距+1（在基础部位，另外再增加2根或按图纸设计）剪力墙上端柱端柱概念：剪力墙中附墙柱，突出墙身。纵筋计算：同暗柱竖向筋计算。箍筋计算：同暗柱箍筋计算。剪力墙中的暗梁剪力墙中的暗梁 暗梁的概念：墙体里面的一条加劲带暗梁的概念：墙体里面的一条加劲带 AL要计算的钢筋：暗梁纵筋长度=暗梁净长+两端锚固箍筋根数=暗梁净长/间距+1剪力墙中设置墙梁剪力墙中设置墙梁墙梁钢筋与墙身钢筋的关系墙梁钢筋与墙身钢筋的关系03G101-1P16、51 注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽筋直径：当梁宽 350350时为时为6mm6mm，梁宽，梁宽350350时为时为8mm8mm，拉筋间距，拉筋间距为两倍箍筋间距；当连梁截面高度为两倍箍筋间距；当连梁截面高度700700时，侧面纵向构造钢筋时，侧面纵向构造钢筋直径应直径应10mm10mm，间距应，间距应 200200；剪力墙上连梁连梁概念：剪力墙门洞上方需配置连梁，根据洞口的位置分类有：（1）跨中单洞口连梁（2）跨中双洞口连梁（3）墙端部洞口连梁等。根据连梁所在位置分类有:（1）中间楼层连梁（2）顶层连梁连梁中钢筋种类有：（1）连梁纵筋（2）箍筋（3）拉筋施工现场-剪力墙中连梁剪力墙上连梁剪力墙上连梁连梁钢筋计算连梁钢筋计算03G101-1P51 纵筋长度纵筋长度连梁纵筋长度洞口宽+左右两边锚固max(Lae，600)箍筋长度和根数箍筋长度和根数中间层连梁箍筋根数（洞口宽50*2）/箍筋配置间距+1顶层连梁箍筋根数（两端为直锚时）（洞口宽50*2/箍筋配置间距+1）+(连梁锚固直段长100/150+1)*2连梁箍筋的长度2b+2h-8c+26.5d拉筋拉筋长度=梁宽-2*保护层+2*11.9*d+2*d根数=排数*（洞口宽-100）/间距）4 4、剪力墙中设置墙梁、剪力墙中设置墙梁连梁钢筋计算连梁钢筋计算03G101-1P51 墙身水平钢筋水平筋：外侧水平筋内侧水平筋墙身水平钢筋水平筋长度计算：（1）、当剪力墙身端部为暗柱（）、当剪力墙身端部为暗柱（L型型暗柱）时暗柱）时 外侧水平筋长度=外墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度=墙长（扣洞口宽+15*d*2）-保护层*2+15*d*2（2）、墙身端部为暗柱（暗柱丁交）、墙身端部为暗柱（暗柱丁交）时时外侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2+15*d*2 墙身水平钢筋水平筋长度计算：（1）、当剪力墙身端部为端柱时）、当剪力墙身端部为端柱时 外侧水平筋长度=外墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度=墙长（扣洞口宽+15*d*2）-保护层（柱宽）*2+锚固Lae（2）、墙身端部为端柱（丁字型）时）、墙身端部为端柱（丁字型）时外侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2+锚固Lae 墙身水平钢筋端柱对剪力墙水平钢筋计算的影响端柱对剪力墙水平钢筋计算的影响 提问：暗柱是否对墙身水平筋有影响？提问：暗柱是否对墙身水平筋有影响？丁字型情况时丁字型情况时孤端头情况时孤端头情况时L字型情况时字型情况时墙身水平钢筋水平筋根数计算：（1）楼层水平分布筋根数=（层高h-半个水平筋间距S/2）/水平分布筋布置间距（s）+1（2）遇有洞口时，需要分段计算根数（3）基础水平分布筋根数：2根或按图纸设定根数D区A区B区C区墙身垂直钢筋垂直筋以及拉筋：垂直筋垂直筋拉筋的作用是钩住垂直筋拉筋绑扎连接绑扎连接机械连接机械连接墙身垂直钢筋计算：首层（无地下室）：采用绑扎连接时，纵筋长=层高（扣洞口高+15*d*2）+1.2Lae（与上层钢筋的搭接）插筋长度=红色字体采用机械连接（如直螺纹套筒）时，纵筋长=层高（扣洞口高+15*d*2）-500+500插筋长度=红色字体纵筋采用绑扎时：纵筋采用绑扎时：纵筋采用机械连接纵筋采用机械连接时：时：墙身垂直钢筋中间楼层部位采用绑扎连接时，长度=层高（扣洞口高+15*d*2）+1.2Lae（与上层钢筋的搭接）采用机械连接（如直螺纹套筒）时，长度=层高（扣洞口高+15*d*2）-500+500墙身垂直钢筋顶层采用绑扎连接时，长度=层高（扣洞口高+15*d*2）-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高（扣洞口高+15*d*2）-500-板厚+Lae墙身垂直钢筋垂直钢筋根数：（1）墙身竖向分布钢筋根数墙身净长墙身净长-1个竖向间距（或2*50）/竖向布置间距+1墙身垂直分布筋是从暗墙身垂直分布筋是从暗柱或端柱边开始布置。柱或端柱边开始布置。端柱（突端柱（突出墙身）出墙身）暗柱暗柱墙身垂直钢筋布置-施工现场暗柱暗柱墙身垂直钢筋从暗柱边布置，墙身垂直钢筋从暗柱边布置，起步距离起步距离=间距间距/2墙身垂直钢筋垂直钢筋根数：（1）墙身竖向分布钢筋根数墙身净长-1个竖向间距（或2*50）/竖向布置间距+1（2）遇有洞口时，需要分段计算根数A区B区C区D区墙身拉筋拉筋计算：长度墙厚长度墙厚-保护层保护层*2+2d+1.9d*2+max（75，10d）*2 根数：根数(墙面积-门洞总面积-暗柱所占面积暗梁面积-连梁所占面积)/（横向间距*纵向间距）剪力墙其它钢筋以上是剪力墙上相关构件钢筋以及墙身钢筋的计算，实际上在墙上还有一些特殊的钢筋，如洞口加强筋（暗撑）。剪力墙上洞口剪力墙上洞口平面配筋图平面配筋图剪力墙洞口加强筋剪力墙洞口加强筋洞口补强构造洞口补强构造03G101-1P53矩形洞宽和洞高均不大于矩形洞宽和洞高均不大于800时洞口补时洞口补强纵筋构造（括号内标注用于非抗震）强纵筋构造（括号内标注用于非抗震）当设计注写补强纵筋时，按注写当设计注写补强纵筋时，按注写值补强；当设计未注写时，按每值补强；当设计未注写时，按每边配置边配置两根两根直径不小于直径不小于12mm且且不小于同向被切割纵向钢筋总面不小于同向被切割纵向钢筋总面积的积的50补强，补强钢筋种类与补强，补强钢筋种类与被切割钢筋相同被切割钢筋相同总结回顾：剪力墙中钢筋总结回顾：剪力墙中钢筋
