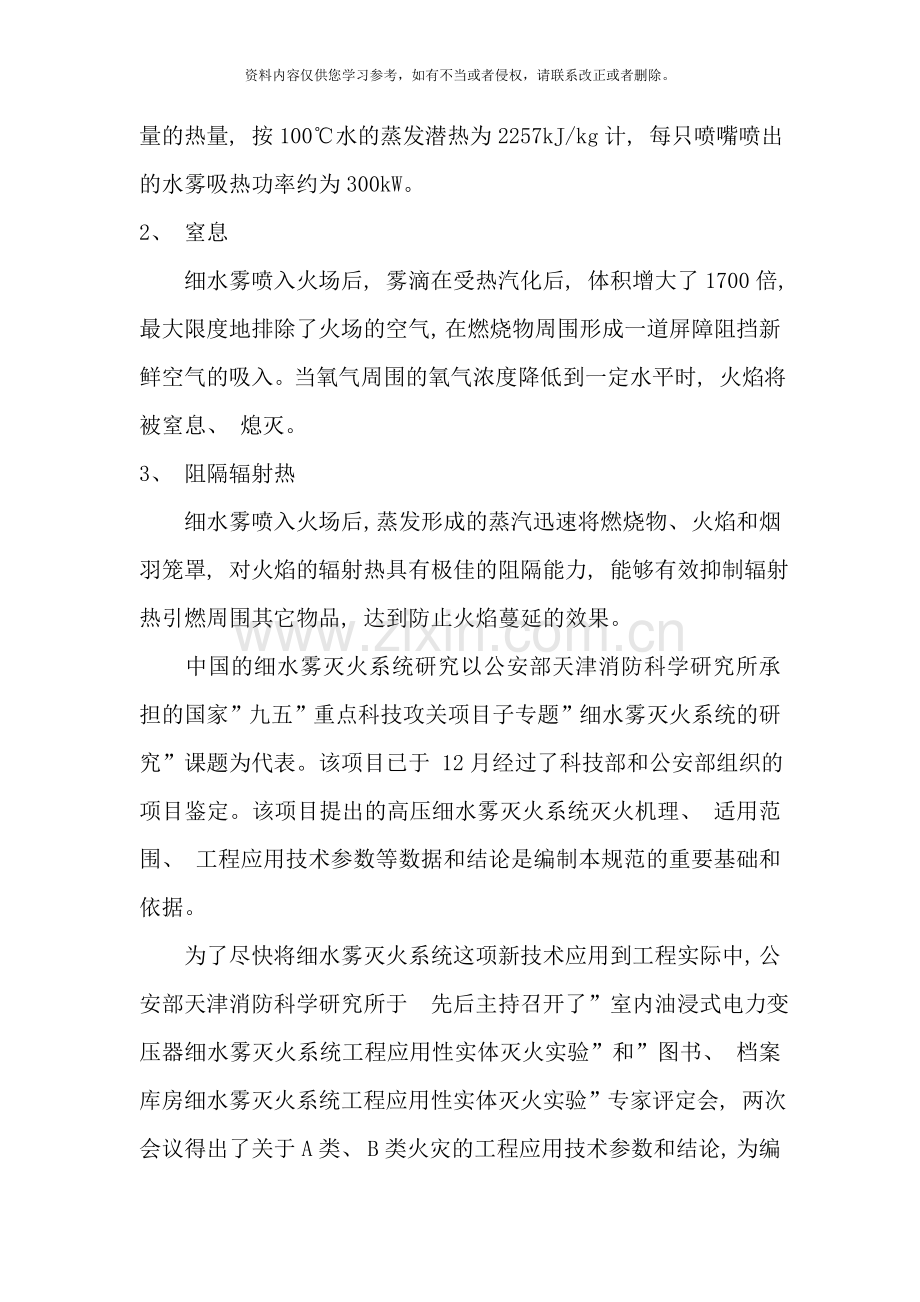

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。细水雾灭火系统设计、 施工及验收规范总则1.0.1 本条提出了制定本规范的目的和意义, 即合理地设计细水雾灭火系统经过正确的施工与调试方式, 使之有效地保护人身和财产安全。细水雾灭火系统是以水为介质, 采用特殊喷头在特定的工作压力下喷洒细水雾进行灭火或控火的一种固定式灭火系统。细水雾雾滴直径小, 比表面积大, 火场火焰及高温将其迅速汽化, 细水雾在汽化过程中吸收大量热量, 降低火场温度, 并降低氧气含量, 达到迅速灭火的功效。细水雾灭火系统的研究及应用的历史超过50年, 但其技术发展也长期处于停滞不前状态。随着近几年科学技术的高速发展, 加之卤代烷系列灭火剂的全面被禁止使用, 大量消防保护场所亟待新型的灭火系统予以保护。在各国科研、 生产及学术研究机构的共同努力下细水雾灭火技术有了较大的发展。细水雾灭火系统对保护对象可实施灭火、 抑制火、 控制火、 控温和降尘等多种方式的保护, 同时, 对于扑救带电设备火灾中发挥了良好的作用。其灭火机理可归纳如下: 1、 高效吸热细水雾喷头对具有一定压力的水流进行分流、 撞击以及空气雾化, 将喷头出口处雾滴粒径控制在1000以下, 小粒径水滴在受热后易于汽化, 在气、 液相态变化过程中从燃烧物质表面吸收了大量的热量, 按100水的蒸发潜热为2257kJ/kg计, 每只喷嘴喷出的水雾吸热功率约为300kW。2、 窒息细水雾喷入火场后, 雾滴在受热汽化后, 体积增大了1700倍, 最大限度地排除了火场的空气, 在燃烧物周围形成一道屏障阻挡新鲜空气的吸入。当氧气周围的氧气浓度降低到一定水平时, 火焰将被窒息、 熄灭。3、 阻隔辐射热细水雾喷入火场后, 蒸发形成的蒸汽迅速将燃烧物、 火焰和烟羽笼罩, 对火焰的辐射热具有极佳的阻隔能力, 能够有效抑制辐射热引燃周围其它物品, 达到防止火焰蔓延的效果。中国的细水雾灭火系统研究以公安部天津消防科学研究所承担的国家”九五”重点科技攻关项目子专题”细水雾灭火系统的研究”课题为代表。该项目已于 12月经过了科技部和公安部组织的项目鉴定。该项目提出的高压细水雾灭火系统灭火机理、 适用范围、 工程应用技术参数等数据和结论是编制本规范的重要基础和依据。为了尽快将细水雾灭火系统这项新技术应用到工程实际中, 公安部天津消防科学研究所于 先后主持召开了”室内油浸式电力变压器细水雾灭火系统工程应用性实体灭火实验”和”图书、 档案库房细水雾灭火系统工程应用性实体灭火实验”专家评定会, 两次会议得出了关于A类、 B类火灾的工程应用技术参数和结论, 为编制本规范进一步提供了依据。美国防火协会于1996年第一次发布了细水雾灭火系统标准NFPA750, 后经修订, 又发布了 的细水雾灭火系统标准NFPA750。NFPA750是指导性标准, 它对细水雾的概念、 系统类型、 系统构成、 适用范围进行了阐述和界定。由于中国当前尚无相关的技术标准, 为了规范细水雾灭火系统的设计及施工过程, 为了提供必要的消防审核、 验收依据, 特制定广东省地方性工程建设标准细水雾灭火系统设计及施工及验收规范。 1.0.2 本规范当前不适用于运输工具中设置的细水雾灭火系统的设计。1.0.3 本条规定了细水雾灭火系统设计、 施工及产品选型的原则。考虑到细水雾灭火系统本身就属于不断发展完善的新型灭火系统, 需要不断地引进和开发新的技术, 将成熟、 先进的相关产品运用到灭火系统中来。但同时也要求在保障安全可行而且经济合理的前提下使用新技术、 新产品。1.0.4 本条规定的细水雾灭火系统适用范围是在多次火灾模拟实验以及大量经证实安全可靠的国内外技术资料的基础上列出的。本规范将细水雾灭火系统的适用范围限定在室内及地下建筑物内环境正是由于规范组当前所掌握的相关技术资料和试验数据还不足以证明细水雾灭火系统能够扑灭广东地区任何气候条件下的相关类型火灾。因此, 在本规范适用范围中没有包括室外场所的内容。1.0.5 本条主要是明确了不能以水介质扑救的火灾类型。1.0.6 本条规定中所指的”现行的国家有关标准”, 除在本规范中已指明的以外, 还包括以下几个方面的标准: 1、 防火基础标准与有关的安全基础标准; 2、 有关的工业与民用建筑防火标准、 规范; 3、 有关的火灾自动报警系统标准、 规范; 4、 有关的产品标准; 5、 其它有关的标准。2 术语、 符号2.1 术语2.1.1 细水雾 Water Mist本条定义是参照NFPA-750关于细水雾的定义, 但在水雾雾滴大小的选择上又略有不同。一般, 水雾粒子粒径若Dv0.99小于400 , 则基本上能够扑灭B类火灾。较大粒径的水雾粒子由于对燃烧物有较佳的湿润效果, 因此对扑灭A类火灾十分有效。由于以上原因, 本规定定义细水雾系统为能产生Dv0.99小于1000的水雾系统。2.1.2 雾滴体积直径 Dvf雾滴体积中间直径Dv0.5, 表示喷雾液体总体积中50%是由直径大于此中间直径的液滴, 另外50%是由直径小于此中间直径的液滴组成的。也就是说, 在该直径以上或以下的粒子的累积体积相等。Dv0.5也可表示为VMD, 是一种以被喷雾液体的体积来表示液滴大小的方法。由于VMD是以喷雾液体体积为基础的表示方法, 因此它被广泛引用。2.1.3 细水雾灭火系统Water Mist Systems细水雾灭火系统以水为介质, 对火焰和烟羽区进行冷却、 稀释氧气、 阻隔辐射热以实现控制、 抑制及扑灭火灾。2.1.4 低压系统 Low Pressure Systems根据NFPA-750的定义, 系统工作压力小于175 psi( 12.1 bar) 为低压细水雾灭火系统。2.1.5 中压系统Intermediate Pressure Systems 根据NFPA-750的定义, 系统工作压力大于175 psi( 12 bar) , 小于500 psi (34.5 bar) 为中压细水雾灭火系统。2.1.6高压系统 High Pressure Systems根据NFPA-750中定义, 系统工作压力大于500 psi (34.5 bar) 为高压细水雾灭火系统。公安部天津消防研究所在进行细水雾实体灭火试验过程中特别侧重研究和试验了细水雾高、 中、 低压灭火系统对各类火灾的灭火效果。高压细水雾灭火系统适应范围最为广泛, 它能扑灭: A类、 B类、 C类火灾和电器火灾。如: 电子计算机房、 通信设备房、 控制室、 磁带库、 配电间、 档案库、 油浸变压器室、 液压设备室、 地铁车站等场所的消防保护, 这些类型的保护区在国外已有很多采用高压系统保护的工程实例。中、 低压系统较多用于B类火灾。2.1.7 单管系统 Single Piping Systems对于只有水一种液体在管道内流动, 称为单流体系统, 应该没有疑问; 如果还有一种系统, 管路内流动的有高压氮和水, 尽管是气、 液两相流, 按照本规范的定义, 也应该是单流体细水雾灭火系统。2.1.8 双管系统 Twin Piping System双管系统产生细水雾的机理是, 低速流动的水流与较高速度流动的气流相接触, 产生水雾雾滴。双流体系统的雾化喷头如图所示。2.1.9 预制式系统 Pre-engineered System系统所采用的水或气, 既能够是由系统本身配备的储水罐或储气罐供给, 也能够由系统以外的水源或气源供给。某一种规格或类型的预制式系统能够保护的火灾种类及保护空间的规模, 都要由实验室根据实际火灾试验来测定。进口的细水雾灭火系统多数都经过了FM认证, 具有FMRC提供的实验报告。对于预制系统, 厂商提供的设计手册包括了工程设计所需要的基本参数, 设计师只需要简单计算就可选出适当的系统。该系统是应用最为广泛、 最为成熟的一种细水雾灭火系统。2.1.10 全淹没系统 Total Flooding System主要用于保护整个防护区, 而不同于局部应用系统, 只保护一个具特定的设备或设备的某一部分。2.1.11 局部应用系统 Local Application System主要是保护一个特定的被保护对象, 或该对象的一个局部, 如燃气轮机的轴承。细水雾相对于气体灭火系统的重要优势之一, 就是被保护空间封闭程度对灭火效果的影响要比气体小的多, 因此能够采用局部应用系统。2.1.12 组合分配系统 Combined Distribution System考虑到在一栋建筑内同一时间发生火灾的概率只有一次, 因此, 在建筑物内设有两个或两个以上防护区时就能够采用一套细水雾灭火系统进行保护。2.1.13 容器式系统 Self-Contained Supplying System由储水容器、 储气容器、 单向阀、 集流管、 安全泄压装置、 控制阀、 喷嘴、 管道、 连接管件及压力开关、 探测器、 报警控制器等部件组成的细水雾灭火系统。该系统备用状态下储水容器常压、 储气容器高压。2.1.14 泵组式系统 Pump Supplying System由储水箱、 过滤器、 高压泵组、 集流管、 安全泄压装置、 控制阀、 喷嘴、 管道、 连接管件及压力开关、 探测器、 报警控制器等部件组成的细水雾灭火系统。该系统备用状态下储水箱存储灭火所需全部水量。2.1.18 细水雾喷头 Water Mist Nozzle它是系统中最为关键的部件。根据喷嘴的结构形式、 喷雾形状分及用途分为许多种类型, 用于消防系统的喷嘴主要有螺旋式喷嘴( spiral nozzle) 、 雾化式喷嘴( air-atomizing nozzle) 、 撞击式喷嘴( Impinging nozzle) 、 多头喷嘴(cluster nozzles)、 多孔喷嘴(multiple orifice nozzle)等。喷嘴产生细水雾的原理为下列几种方式之一: 液体以相对于周围空气很高的速度被释放出来, 由于液体与空气的速度差而被撕碎成在液滴直径在几百微米的水细水雾; 液体流碰到固定的表面, 因碰撞产生水微粒子; 两股组成类似的流体相互碰撞, 形成水微粒子。描述喷嘴水力特性的参数主要有, 水雾液滴直径, 喷嘴接口的螺纹尺寸、 特性系数( K) 、 在各个压力下的流量、 喷雾角度、 喷嘴孔径、 自由畅通直径。自由畅通直径( Free Pass Diameter) 是指该尺寸的颗粒经过喷头时不至于堵塞。另外还有喷头的外形尺寸、 重量、 制造材料、 消防认证等。2.1.19 雾化介质 Atomizing Media作为雾化介质的气体, 既能够是有高压氮气, 也能够是压缩空气。2.1.20 防护区 Protected area 防护区必须具有一定的承压能力, 保持相应封闭性。其围护结构应具有一定的耐火等级。2.1.21 系统响应时间 Response Time系统响应时间对有效扑救初起火灾具有重要意义。2.1.22 检验批inspection lot根据建筑工程质量验收统一标准, 工程竣工验收所包括的最基本内容, 在验收工作中的最小单位。3 设计方法3.1.1由于细水雾喷头的孔径一般非常小, 水中的杂质会影响细水雾灭火系统组件的正常工作, 因此对该系统用水的水质提出要求。 对于特殊的被保护物体为达到更好的灭火效果也能够在水中加入适当的灭火药剂。水质应为无污染、 无腐蚀、 无悬浮物、 无沉淀物。其最低要求应达到国家饮用水水质标准, 有特殊要求的被保护对象所需水质由设计者定。3.1.2 设置备用泵是为了保证系统供水的可靠性, 备用泵的流量和扬程应不小于最大一台工作泵的流量和扬程。可靠的动力保障, 也是保证可靠供水的重要措施。因此, 提出了泵组式灭火系统的供电负荷必须达到一级负荷。这条规定与现行国家防火规范要求相同。3.1.3 全淹没灭火系统是对整个保护空间进行灭火, 设计灭火系统时必须以整个保护空间的体积为依据进行设计计算; 局部灭火系统是指细水雾完全分布到被保护的危险区域或物品的周围, 局部应用系统必须设计成能保护在封闭、 半封闭或户外条件下的物品或危险区域, 局部应用系统必须采用自动喷头或经过独立的探测系统来驱动。3.1.4 由于细水雾具有趋热特性, 而且水颗粒细小、 质量轻, 因此细水雾系统释放灭火前, 应关闭影响灭火效果的设备和设施。对于人员确认发生的火灾已经被扑灭后, 才可启动排烟设备进行排烟和灾后处理。3.1.5 细水雾灭火系统对于A、 B类火灾非常有效, 但对于扑灭可燃气体的火灾, 必须在细水雾灭火系统中设置联动信号, 灭火系统释放前, 关断可燃气体气源。3.1.6 本条严格限定了对全淹没灭火系统的要求, 必须严格分析保护区域的特点, 精密设计, 使系统安全有效。3.1.6.1 对于全淹没细水雾灭火系统防护区允许开口面积系数和开口设置位置是经过变压器实体灭火实验确定的。3.1.6.2 同等采用二氧化碳灭火系统设计规范GB50193-93第3.1.2.3条的规定。3.1.7.1 同等采用二氧化碳灭火系统设计规范GB50193-93第3.1.3.1条的规定。3.1.7.2 本条规定在喷头与保护对象之间喷头喷射角范围内不应有遮挡物。是因为雾滴喷射到遮挡物表面后会有一部分结成水滴流淌, 降低灭火效果。3.1.8.1 本条规定对于两个或两个以上的防护区, 细水雾灭火系统允许采用组合分配方式, 但瓶组储水量或泵组流量应按最大区计算。3.1.8.2本条考虑瓶组式细水雾组合分配灭火系统的储水量是一定的, 如果在规定的时间内不能有效控制火势, 则没有过量的水来补充。为了提高系统可靠性, 降低火灾失控的概率, 规定最多保护8个防护区或保护对象; 如果超出上述防护区或保护对象数量应另外设置灭火系统。因泵组式细水雾系统能够连续供水喷雾, 系统可靠性较高, 本条对泵组式细水雾组合分配灭火系统未作相应规定。3.1.9 为了在细水雾灭火系统安装、 调试结束或投入使用后, 检验系统的可靠性, 测试系统能否正常启动, 要求在每一个保护区设置系统动作试验装置。系统动作试验装置是由多个阀门、 管道、 泄水口及固定支架组成, 设置于区域控制阀与水雾喷头之间的目的主要是为了在系统动作试验过程中, 避免开式喷头造成误喷现象。3.1.10 本条对系统类型的选择作了指引, 而不同的项目选用由设计者根据产品的特性、 火灾的种类?即危险等级的不同、 火灾报警器与喷头动作的时间差、 以及保护区对水渍损失要求等综合因素确定。3.1.11 本条针对开式系统而言, 这主要从现有市场产品设备配置的经济性和必要性而定。在实际设计中应根据保护区的燃烧种类, 火灾损失和蔓延速度, 且应特别注意系统的响应时间符合本规范第3.2.6条规定。3.1.12 本条适用闭式喷头系统保护区计算作用面积水量, 其含义同中国现行自动喷水灭火系统设计规范相同。3.2.1当前细水雾灭火系统产品种类繁多、 产品标准不一、 参数各异, 因此规定基本设计参数应根据防护区和保护对象的具体情况确定。3.2.2表3-1规定的累积喷雾时间是根据实体灭火实验结果附加保险系数并参考NFPA的有关规定制订的。对于表中未涉及的保护对象, 可经过实验确定。3.2.3.1喷头是细水雾灭火系统的关键组件, 种类繁多、 各厂家标准不一, 难以对其参数做出统一规定。因此, 在选择喷头过程中, 只能依据各厂家提供的技术资料进行选择。这里必须强调的是, 厂家提供的喷头技术资料是必须经过国家有关消防产品检测机构检测认可的产品。厂家在提供这类资料时, 同时还应提供喷头在最不利情况或最大防护区尺寸下扑救同类火灾的相关证明材料。3.2.3.2为了把细水雾均匀、 迅速地送达防护区每个角落, 全淹没系统喷头宜均衡布置在防护区顶部。由于细水雾脱离喷头后冲量极小, 因此对于高空间或较高物体应分层布置喷头, 以期把细水雾均匀、 迅速地送达防护区每个角落。本条规定了细水雾系统中喷头的设计基本原则, 喷头的计算和设计必须根据被保护区的特点进行配置, 其中需要确定的因素有: 喷头间最大间隔; 喷头距墙最大距离; 喷头距天花板最大距离; 喷头最小间距; 细水雾系统喷头排列方式; 决定喷头数, 计算房间长度部分所需的喷头数: ( 无条件进位成整数) 沿着房间长度部分之喷头数=长度最大喷头间距计算房间宽度部分所需的喷头数: ( 无条件进位成整数) 沿着房间宽度部分之喷头数=宽度最大喷头间距决定喷头间距计算喷头在房间长度方向上真正的间距在格子型布置之长度方向上, 间距如下: 格子型布置之长度方向上之喷头间距=房间长度沿着房间长度部分之喷头数喷头距长度方向上端墙距离: 距离墙最近之喷头, 距离不得大于格子型布置之长度方向上喷头间距的一半。喷头距端墙距离格子型布置之长度方向喷头间距2计算喷头在房间宽度方向上真正的间距在格子型布置之宽度方向上, 间距如下: 格子型布置之宽度方向上的喷头间距=房间宽度沿着房间宽度部分之喷头数喷头距宽度方向上端墙距离: 距端墙最近之喷头, 距离不得大于格子型布置之宽度方向之喷头间距的一半。喷头距端墙距离格子型布置的宽度方向的喷头间距3.2.3.3从各细水雾灭火系统生产厂家提供的资料来看, 喷头间距均不大于3.0m, 并很少小于1.5m。而且在实体灭火实验中也采用了同样喷头间距范围。3.2.3.4本条要求根据喷头喷射特性进行系统设计, 是整个系统能够有效实施灭火的必要保证。3.2.3.6本条规定是根据公安部天津消防科学研究所委托天津电力实验研究院进行的高压细水雾系统带电喷雾实验的结果制订的。由于细水雾具有良好的电绝缘性能, 因此细水雾系统可用于扑灭电气设备火灾, 可是细水雾喷头和管道, 均要与带电的电器部件保持一定的距离。鉴于上述原因, 细水雾喷头、 管道与高压电气设备带电( 裸露) 部分的最小安全静距是设计中不可忽略的问题, 各国相应的规范、 标准均作了具体规定。 NFPA750中1-7: 细水雾系统设备与带电无绝缘电气设备的间距, 见下表: 本条规定了细水雾喷头、 管道与高压带电( 裸露) 部分的最小安全净距离。3.2.4 本条是借鉴了气体灭火系统的有关规定而制定的。3.2.4.2本条规定的细水雾灭火系统储气容器和储水容器的数量比应为1: 3, 且容器容积应一致, 是形成细水雾的基本保证。3.2.5.1 单个喷头的流量 为通用算式, 不同型号的喷头具有不同的K值计算喷头的流量。当保护对象发生时, 细水雾灭火系统经过喷头实施喷雾灭火或防护冷却, 因此本规范规定系统的计算流量按系统启动后同时喷雾的喷头流量之和确定。本规范细水雾灭火系统的计算流量, 从最不利点喷头开始, 沿程按同时动作的每个细水雾喷头实际工作压力逐个计算其流量, 然后累计同时动作的喷头总流量确定为系统流量。 3.2.5.2 本公式所给出的系统用水量为系统流量与喷射累积时间之和。3.2.5.3 系统储水量3.2.5.3.1 考虑到容器式细水雾灭火系统的储水量是预先设置的, 而且储水容器相对安全可靠, 不易造成水量遗失。因此, 储水量可按用水量进行计算。该式计算示例: 假设: 按3.2.3.1系统布置10只喷头( n=10) , 每只喷头K=0.5, 喷雾时间为t=20min, 选用V0=80L储水瓶, 充装率=0.99, 则: 系统用水量=1.1*0.5*10*20=110L, 每瓶储水量=0.99*80=79.2L, 储水容器的数量N=110/79.2=2 只储水瓶 ( 圆整) 3.2.5.3.2 为了安全起见, 在设定水箱储水量时, 在灭火用水量的基础上加设了一定量的安全系数。3.2.6细水雾灭火系统的响应时间是从探测器动作到报警控制器输出启动信号至细水雾灭火装置的时间。且从系统启动到喷头喷出细水雾的时间实际上也限制了系统管道的长度。这两个时间之和不大于65s, 也是实体火灾实验的结果。本条规定的细水雾灭火系统的响应时间, 3.2.7中高压系统管网计算等同采用NFPA750给出的Darcy-Weisbach计算公式, 对于低压系统管网计算公式仍等同采用NFPA750给出的Hazen-Williams计算公式, 密度和动力粘度参考NFPA750提供的数据和中国化工手册公布的数据。4 系统组件4.1 一般规定4.1.1 经国家固定灭火系统及耐火构件质量监督检验中心检测合格, 说明该厂商生产的细水雾灭火系统成套产品的技术性能达到了标准规定的要求。4.1.2 本条规定在贮存容器上设置耐久的固定标牌, 目的是为了便于对灭火系统进行验收、 检查和维护。由于细水雾灭火系统具有腐蚀小、 久贮不变的优点, , 储水容器和储气容器能够使用相当长的时间, 甚至可达几十年之久。因此, 设置一个耐久的固定标牌是必要的。4.1.3 解释同上。4.2 组件要求4.2.1 过滤器过滤器是细水雾灭火系统关键部件之一。对于以水泵供水的系统, 储水箱前的供水管、 水泵进水口前应设过滤器。对于预制式系统, 根据该系统本身的要求, 设置过滤器。有的喷头自带过滤器, 该过滤器的应作为喷头的组成部分经过检测。过滤器滤网的网孔太大, 则造成喷头堵塞, 太小则影响系统流量, 规定应不大于喷头流水通径的80 %。4.2.2 喷头喷嘴是细水雾灭火系统最为重要的部件, 其技术参数应该是有关检测机构认可的数据。不论是工程设计系统还是预制系统, 都应该在制造商的技术手册内提供文中所列的各项技术参数, 为工程设计提供基本的设计依据。4.2.3 安全泄压装置中压、 高压细水雾灭火系统的系统工作压力明显高于其它自动喷水灭火系统的系统工作压力, 因此, 对于储气容器和储水容器的安全性应引起足够的重视。为了保障细水雾灭火系统的储气容器、 储水容器不会因某项事故环节而对人员和财产造成伤害, 必须在每个压力容器上设置安全泄压装置。现行国家标准GB150钢制压力容器、 压力容器安全技术监察规程中也要求压力容器设安全泄压装置, 且应实行定期检验制度。具体的设置方案应由设计配合生产厂家完成。4.2.4 控制阀4.2.4.1 控制阀是细水雾灭火系统的主要部件之一, 功能包括了启动细水雾灭火系统和在组合分配系统中选择保护区的功用。操作方式上不但规定了电动而且还手动应急操作, 这主要考虑到万一电动操作失灵( 包括停电) , 应能经过人为的手动操作启动灭火系统进行灭火。4.2.4.2在组合分配系统中, 每个防护区或保护对象应设置一个控制阀。在火灾发生时, 能够有选择地打开出现火情的防护区或保护对象的控制阀, 喷射细水雾进行灭火。控制阀上设有对应防护区或保护对象的永久性铭牌是防止操作时出现差错。4.2.5 容器和泵组4.2.5.1专用设备间内环境温度要求450, 主要考虑到灭火介质水及系统部件对环境温度的要求, 设置在专用设备间内主要是为了便于管理及安全。对于瓶组式细水雾灭火系统, 如果设置在防护区外有困难时, 能够设置在防护区内, 但为了应用钢制瓶组柜加以保护。4.2.5.2专用设备间的耐火等级不应低于二级, 与建筑设计防火规范对水泵房的等级相同。室内应保持干燥, 可避免容器、 管道、 电气仪表等因潮湿而锈蚀。良好通风可避免因检修或加压气体氮气的泄漏造成设备间内浓度过高而对人身造成危害。4.2.6 管道、 连接件及支架4.2.6.1因为细水雾喷头对水质要求很高, 如果管道锈蚀, 会造成喷头的堵塞, 且细水雾灭火系统压力较高, 因此本条规定选用必须无缝钢管。本条所规定的各种管道公称通径和壁厚, 是经过计算与试验所得到, 且满足了管道的各种连接方法。4.2.6.3本条的要求, 主要使细水雾灭火系统的管道安装牢固, 不产生径向晃动与轴向窜动。4.2.7细水雾灭火系统的报警和控制线路应穿金属管保护符合GB50116火灾自动报警系统设计规范的要求。对于细水雾灭火系统, 保护特殊的火灾场所时, 采用间歇方式喷射细水雾灭火更有效, 这就需要采用程控、 间歇方式控制, 因此探测器和报警控制器应具备循环探测和控制的功能, 且报警和控制线路在火灾下应能正常工作, 因此应采用防火电缆。 5操作与控制5.0.1细水雾灭火系统的防护区或保护对象有可能无人在场, 即使经常有人, 有时也不易很快发现火灾。因此一般应有自动控制, 以保证一旦失火便能迅速将其扑灭。但自动控制有可能失灵, 故要求系统同时应有手动控制。如果人为发现了火灾在先, 也可经过手动控制启动灭火系统。为了能迅速启动灭火系统, 要求以一个控制动作就能使整个系统动作。考虑到自动控制和手动控制万一失灵( 包括停电) , 系统应有应急启动方式, 应急启动装置经常是机械的, 如用手推动电磁阀和选择阀手柄等。5.0.2本条规定了细水雾灭火系统采用火灾探测器进行火灾探测时的具体要求。不论哪种类型的火灾探测器, 由于本身的质量和环境的影响, 在长期工作中不可避免地出现误报的可能。系统的误动作会造成停工、 停产, 带来不必要的经济损失。为了尽可能减少甚至避免探测器误报引起的误动作, 一般设置两种类型或两组同一类型的探测器进行复合探测。本条规定的”应在接受到两个独立的火灾信号后才能启动”, 是指只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时, 才能发出启动灭火系统的指令。5.0.3手动控制应不受火灾影响, 一般在防护区外面或远离保护对象的地方进行。6 安全要求6.0.1本条规定在每个防护区内和防护区入口处应设置火灾报警信号, 其目的在于提醒防护区内的人员迅速撤离防护区, 以免受到火灾的危害。在火灾报警信号和灭火系统施放之间一般有一定的时间间隔, 这给防护区的人员提供了撤离时间, 以及判断防护区的火灾是否能够用手提式灭火器扑灭, 而不必启动细水雾灭火系统。如果防护区内的人员发现火灾很小, 就没有必要启动灭火系统, 可将灭火系统启动控制部分切断。本条规定必须有手动切除报警信号的操作机构, 是为了防止误报, 也是为了在人们已获知火灾信号或已投入扑救火灾时, 无需报警信号, 特别是声报警信号的情况下应能手动切除。6.0.2本条是从保证人员的安全角度出发而制定的。规定了人员撤离防护区的时间和迅速撤离的安全措施。一般来讲, 采用细水雾灭火系统的防护区一旦发生火灾报警信号, 人员应立即开始撤离, 到发出施放灭火剂的报警时, 人员应全部撤出。这一段预报警时间也就是人员疏散时间。防护区面积大, 人员疏散距离远, 则预报警时间应长。反之则预报警时间可短。这一时间是人为规定的, 可根据防护区的具体情况确定, 但不应大于30s。当防护区内无人时, 应取消预报警时间。6.0.3防护区入口应设喷雾指示灯。防护区入口设置细水雾喷雾指示灯, 目的在于提醒人们注意防护区内已施放灭火剂实施灭火, 不要进入里面去, 以免受到火灾或其它危害。同时也有提醒防护区内的人员迅速撤离防护区的作用。6.0.4当系统管道设置在有爆炸危险粉尘、 可燃气体、 蒸汽的场所时, 应设防静电接地。本条规定是为了防止由于静电而引起爆炸事故。当细水雾灭火系统施放灭火剂时, 不接地的导体会产生静电而带电, 这些带电的导体可能会向其它物体放电。因此, 对于安装在有爆炸危险粉尘、 可燃气体、 蒸汽的场所的细水雾灭火系统的管网, 应设防静电接地装置。在进行系统设计时, 一般要求管网对地电阻不大于10。6.0.5防护区的门应向疏散方向开启, 并能自动关闭。在任何情况下均能从防护区内打开。防护区的门应设置向疏散方向开启, 并能自动关闭的防火门。本条规定是为了防止在紧急情况下门打不开, 影响人员疏散。同时要求人员疏散后门能自动关闭, 以利于防护区内细水雾灭火剂保持一定的灭火浓度, 防止灭火剂流失, 影响灭火效果。还可避免因某种原因而被困入防护区的人员, 能从防护区内将门打开顺利撤离。防护区自动关闭门的设计, 强调当门关闭后, 在如何情况下都能从防护区内部打开。7 施工、 验收7.1 基本规定7.1.1 质量管理7.1.1.1 细水雾灭火系统的施工质量关键在于管理。依据中华人民共和国消防法( 以下简称”消防法”) 、 中华人民共和国公安部建筑工程消防监督审核管理规定( 以下简称”30号令”) 的有关规定, 结合建筑工程施工质量验收统一标准GB50300(以下简称”统一标准”) , 要求施工单位在施工现场应有技术标准和工程质量检测仪器设备, 对施工过程实现质量过程控制。7.1.1.2 按照”消防法”和”30号令”的有关要求, 细水雾灭火系统的施工图设计文件必须经过当地的消防监督机构进行审核, 审核批准后方可施工。有重大设计变更的图纸应重新报原审核机关进行审核, 审核批准后方可进行施工。7.1.1.3 本条规定的”经批准”是指经由建设单位和监理单位的批准。按”统一标准”的要求, 结合调研了解到施工组织设计或施工方案对指导工程施工和提高施工质量、 明确质量验收标准确有实效。同时, 监理或建设单位审查利于互相遵守。7.1.1.4 本条对细水雾灭火系统的施工提出了具体的要求。由于细水雾灭火系统的灭火效果与防护区内保护对象的摆放形式有很大的关联性, 因此, 保护对象以及可燃物的摆放形式及部位不能随意变化。存在着一旦摆放形式发生变化后, 细水雾灭火系统的设计也要相应随之变化的可能。同样, 设备间的设置条件也应相对固定, 由于细水雾灭火系统的动作是在高压驱动下的水流或水、 气混合流的一种喷射性动作, 设备设置的位置、 管网布置等诸多条件将对细水雾的灭火产生影响。因此, 在未经设计人员重新核算并认可的情况下, 不应对设备间的设置条件进行改动。细水雾灭火系统是由多个组件及各类附属材料组成的, 各种不同类型的系统所配备的组件及材料也不尽相同。因此, 在系统施工过程中, 应根据经过核准的设计方案进行选配, 只有这样, 才能保证系统运行的安全可靠性。细水雾灭火系统喷射灭火的形式是介于水喷雾和气体灭火之间的一种灭火系统, 其喷射出的细水雾滴极易飘散, 因此, 其预埋件的设置和对孔洞设计及施工的要求是比较严格的, 不应随意改动。7.1.15 据”统一标准”的要求, 所有工程项目都应纳入统一的工程分类体系。将细水雾灭火系统确定为子分部工程的原因是以建筑整体为一个完整工程, 以消防工程为分部工程。由此下分, 由于细水雾灭火系统是消防工程的一部分, 因此确定为子分部工程。而细水雾灭火系统中的各项施工及调试则为分项工程。7.1.1.6 细水雾灭火系统是由多组件和材料组成, 经过程图纸, 并施工调试完成的完整系统, 因此, 在其竣工时, 必须经过整体验收合格后, 才能确保系统安全运行。7.1.1.7 本条的规定是按”消防法”及”30号令”有关条文进行要求的, 同时也是为了杜绝那些不具备施工资质的小包工队在不具备系统施工的技术素质及条件的情况下承接系统的施工, 造成不必要的施工质量事故。7.1.2 材料设备管理7.1.2.1 系统选用的各种组件和材料, 特别是系统的主要组件, 除公安消防监督机构在审核、 验收时应认真审查, 看其是否选用符合市场准入原则的消防产品外, 产品到达施工现场后, 施工单位和建设单位还应主动认真地进行检查。必要时请公安消防监督机构和建设单位主管部门共同对产品质量做现场检查, 把隐患消灭在安装前, 这样做, 对确保系统功能是致关重要的对系统选用的一般组件和材料, 如各种阀门、 压力表、 管材管件等提出了一般性的质量保证要求和规定, 现场应检查其产品是否与设计选用的规格、 型号及生产厂家相符, 各种技术资料、 出厂合格证等是否齐全。对系统选用的重要组件如喷头、 报警阀等提出了严格的质量检验规定, 要求这些产品应经国家消防产品质量监督检验中心检测合格。这是根据这些产品在细水雾灭火系统中所起的重要作用提出的。7.1.2.2 本条规定了施工前应对细水雾灭火系统采用的喷头、 阀门、 管材、 供水设施及相关报警设备等进行现场外观检查。进场材料的验收对提高工程质量是非常必要的。在对品种、 规格、 外观加强验收的同时, 应对材料包装表面情况及外力冲击进行重点检验。7.1.2.3 本条是根据细水雾灭火系统的特性, 参照现行国家标准工业管道工程施工及验收规范的有关规定进行的规定。控制阀、 储水容器、 储气容器、 集流管等细水雾灭火系统的关键部件不但要操作灵活, 而且应具有一定耐压强度和严密性能, 特别是对于组合分配系统尤为重要。因此在安装前应对这些部件逐一进行试验。现行国家标准工业管道工程施工及验收规范中也规定了: ”高、 中压和有毒、 剧毒及甲、 乙类火灾危险物质的阀门均应逐个进行强度和严密性试验。7.1.2.4 细水雾灭火系统的组成形式有多种, 各种形式的驱动压力也不相同, 因此要求储气容器内氮气压力必须符合产品的设计要求。7.1.2.5 在运输保管和施工过程中对设备和组件的保护也很重要, 措施不得当, 就会出现损坏和腐蚀的情况。7.1.3 施工过程质量控制7.1.3.1 本条主要依据国内有关标准和实践经验总结制定的。如现行国家标准工业管道工程施工及验收规范中规定: 经过验收和检查合格的高压钢管应及时填写高压钢管检查验收记录, 高压管件及紧固件验收后应填写高压管件检查验收记录。埋地管道试压防腐后, 应办理隐蔽工程验收, 并填写隐蔽工程记录。管道系统最终封闭前, 应进行检查, 并填写系统封闭记录。细水雾灭火系统的施工记录, 是真实地反映施工单位安装灭火系统全过程的文字记录材料。施工记录中反映了安装前对灭火系统设备和材料的检查情况, 如设备的规格、 型号、 外观、 材料的材质、 规格、 外观、 阀件、 管道的试验情况, 管道的加工安装情况, 安装中采用的新工艺、 新方法, 以及安装时对原系统设计的变更情况。以便于调试验收人员了解灭火系统的实际状况和检查试验, 也利于施工单位总结经验吸取教训。因此, 施工单位除在安装时指定专人负责, 认真填写施工记录外, 还要在竣工时, 向建设单位提交有关的设计变更文字记录, 安装试验记录以及单项工程竣工报告, 如隐蔽工程检查验收报告, 为建设单位申请验收和日后的检查维护, 及责任认定提供完备的相关文件。7.1.3.2 本条规定根据现行国家标准工业管道工程施工及验收规范的有关规定制定的, 以清除管道内的铁锈、 尘土、 水渍等脏物。7.2 施工安装7.2.1 储水容器、 储气容器的安装7.2.1.1 本条规定主要为方便有关单位在安装、 调试和验收时的抽验及复位。交付使用后, 使用单位也能方便地进行重新充装、 加压、 恢复等维护工作。7.2.1.2 本条是依据容器式细水雾灭火系统的喷射特性确定的。细水雾灭火系统中的时, 由于贮存的驱动气体压力较高, 释放时间很短, 因而
