防雷资格证考试试题.pdf

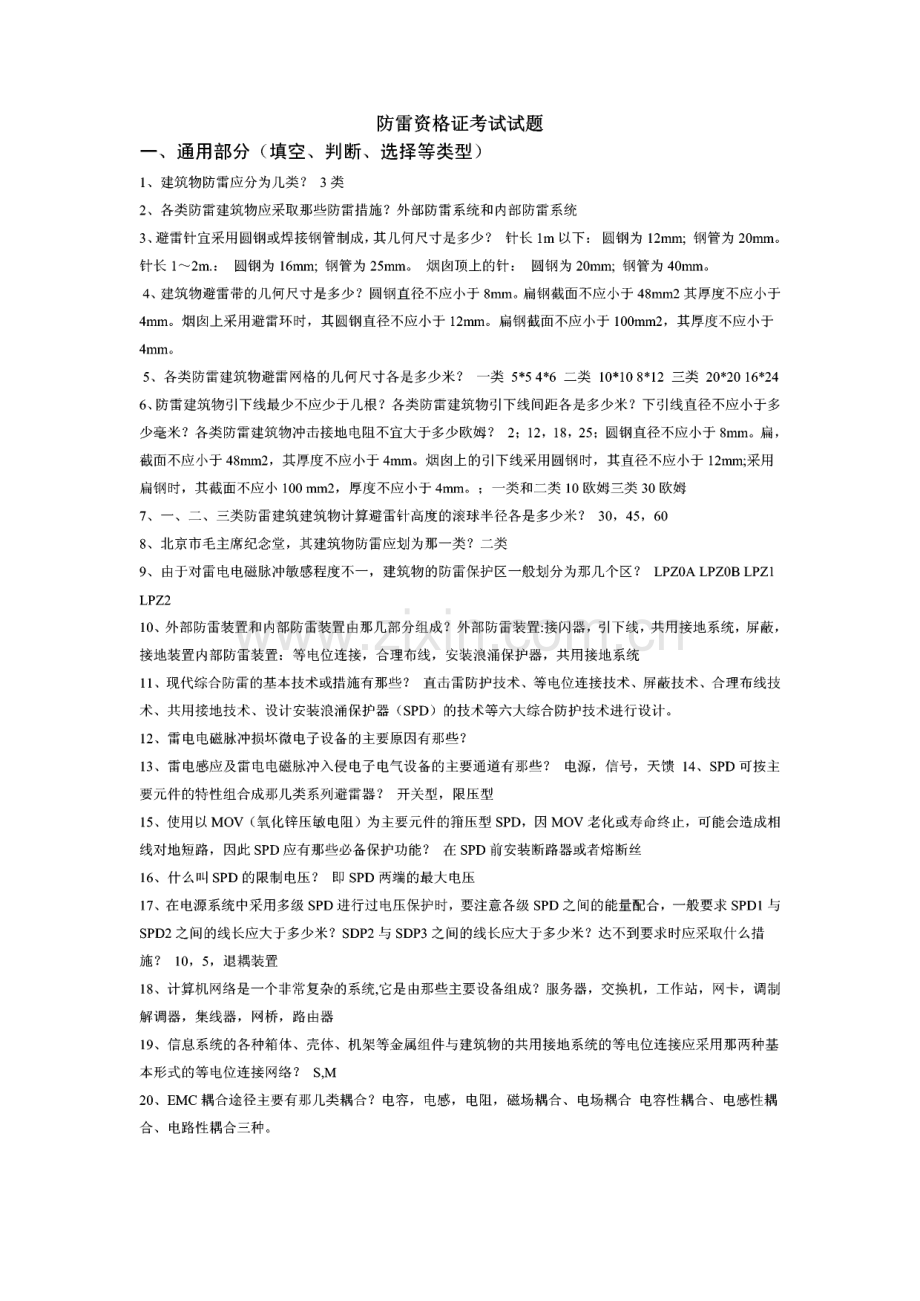

防雷资格证考试试题一、通用部分（填空、判断、选择等类型）1、建筑物防雷应分为几类？3类2、各类防雷建筑物应采取那些防雷措施？外部防雷系统和内部防雷系统3、避雷针宜采用圆钢或焊接钢管制成，其几何尺寸是多少？针长1m以下：圆钢为12mm;钢管为20mm。针长12m.：圆钢为16mm;钢管为25mm。烟囱顶上的针：圆钢为20mm;钢管为40mm。4、建筑物避雷带的几何尺寸是多少？圆钢直径不应小于8mm。扁钢截面不应小于48mm2其厚度不应小于 4mmo烟囱上采用避雷环时，其圆钢直径不应小于12mm。扁钢截面不应小于100mm2,其厚度不应小于4mm o5、各类防雷建筑物避雷网格的几何尺寸各是多少米？一类5*5 4*6二类10*10 8*12三类20*20 16*24 6、防雷建筑物引下线最少不应少于几根？各类防雷建筑物引下线间距各是多少米？下引线直径不应小于多 少毫米？各类防雷建筑物冲击接地电阻不宜大于多少欧姆？2；12,18,25；圆钢直径不应小于8mm。扁,截面不应小于48mm2,其厚度不应小于4mm。烟囱上的引下线采用圆钢时，其直径不应小于12mm;采用扁钢时，其截面不应小100 mm2,厚度不应小于4mm。$一类和二类10欧姆三类30欧姆7、一、二、三类防雷建筑建筑物计算避雷针高度的滚球半径各是多少米？30,45,608、北京市毛主席纪念堂，其建筑物防雷应划为那一类？二类9、由于对雷电电磁脉冲敏感程度不一，建筑物的防雷保护区一般划分为那几个区？LPZ0ALPZ0B LPZ1LPZ210、外部防雷装置和内部防雷装置由那几部分组成？外部防雷装置:接闪器，引下线，共用接地系统，屏蔽,接地装置内部防雷装置：等电位连接，合理布线，安装浪涌保护器，共用接地系统11、现代综合防雷的基本技术或措施有那些？直击雷防护技术、等电位连接技术、屏蔽技术、合理布线技 术、共用接地技术、设计安装浪涌保护器（SPD 的技术等六大综合防护技术进行设计。12、雷电电磁脉冲损坏微电子设备的主要原因有那些？13、雷电感应及雷电电磁脉冲入侵电子电气设备的主要通道有那些？电源，信号，天馈14、SPD可按主 要元件的特性组合成那几类系列避雷器？开关型，限压型15、使用以MOV（氧化锌压敏电阻）为主要元件的箝压型SPD,因MOV老化或寿命终止，可能会造成相 线对地短路，因此SPD应有那些必备保护功能？在SPD前安装断路器或者熔断丝16、什么叫SPD的限制电压？即SPD两端的最大电压17、在电源系统中采用多级SPD进行过电压保护时，要注意各级SPD之间的能量配合，一般要求SPD1与 SPD2之间的线长应大于多少米？SDP2与SDP3之间的线长应大于多少米？达不到要求时应采取什么措 施？10,5,退耦装置18、计算机网络是一个非常复杂的系统，它是由那些主要设备组成？服务器，交换机，工作站，网卡，调制 解调器，集线器，网桥，路由器19、信息系统的各种箱体、壳体、机架等金属组件与建筑物的共用接地系统的等电位连接应采用那两种基 本形式的等电位连接网络？S,M20、EMC耦合途径主要有那几类耦合？电容，电感，电阻，磁场耦合、电场耦合 电容性耦合、电感性耦 合、电路性耦合三种。21、第一类防雷建筑物中当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于 多少Q时，连接处 应用金属线跨接？0.0322、第一类防雷建筑物有架空金属管道，在进出建筑物处，应与防雷电感应的接地装置相连。距建筑物100m 以内的管道，应每隔多少米左右接地一次？其冲击接地电阻不应大于多少Q?25,2023、第一类防雷建筑物防雷电波侵入的措施有：低压线路宜全线采用电缆直接埋地敷设，当全线埋地有困 难时，可采用钢筋混凝土杆和铁横担的架空线，并应使用一段金属铠装电缆或排套电费话穿钢管直接埋地 引入，其埋地长度不应小于多少米？符合L2根号P但是不小于15M24、在那些区域交界处宜选用I级分类试验的SPD?LPZ0与LPZA25、国家级的博览建筑物、国际通讯枢纽应划为那一类防雷建筑物？二类26、遇有下列情况之一时，预计雷击次数大于或等于0.06次/a的一般性工业建筑物；在平均雷暴日小于或 等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物应划那一类防雷建筑物？三类 27、闪电中可能出现的三种雷击是？直击雷，雷电感应，雷电电磁脉冲28、人工接地体的敷设中，垂直接地体的长度宜为2.5m,垂直接地体的间距宜为多少米？在土壤中的埋 地深度不应小于多少米？5M,0.5M29、防雷产品包括那几大类产品？电源，信号，天馈，避雷针，接地装置30、电源避雷器有那些主要技术指标？标称放电电流，响应时间，电压保护水平，工作电压二、工程技术二、简答题1、雷电闪电现象发生的空间区域、物理特征、放电特点有那些？雷电具有高电压、大电流、瞬时性和长距 离放电的特点。2、综合防雷设计应坚持哪些原则？安全可靠，技术先进，经济合理3、雷电灾害防护的基本方法有哪些？外部防雷系统和内部防雷系统4、雷电灾害主要的入侵渠道有哪些？电源，信号，天馈5、现代综合防雷技术包括哪些内容？直击雷防护技术、等电位连接技术、屏蔽技术、合理布线技术、共用 接地技术、设计安装浪涌保护器（SPD 的技术等六大综合防护技术进行设计。6、电源避雷器（SPD 的标称放电电流和最大放电电流的含义和表示符号是什？标称放电电流和最大放电 电流各行业有什么关系？Inlmax；标称放电电流In：能够持续承受通过而不损坏的雷电流幅值。最大放 电电流：SPD能够短暂时间承受的雷电流幅值，时间过长则会损坏。7、勘测一个综合防雷工程应勘测了解那些基本情况？被保护建筑物所在地区的地形、地物状况、气象条件（如雷暴日等）和地质条件（如土壤电阻率等）；需保护的建筑物（或建筑物群体）的长、宽、高及位置分布，相邻建筑物的高度；各建筑物内各楼层及楼顶需保护的电子信息系统设备的分布情况；8、在高土壤电阻率的地区，降低接地电阻宜采用哪些方法？深埋法，外引接地法，换土法，采用降阻剂等三、设计类计算题1、距某计算机机房50m外的建筑物遭受200kA的雷击，机房建筑物钢筋格栅网格5m,格栅网钢材半径 0.005m；计算机房的中心区磁场强度是多少A/m?2、距重要计算机设备机房中心100m远的避雷针遭到150kA雷击，计算机房建筑物格栅形屏蔽的网格宽 10m；格栅形屏蔽导体（钢材）半径5mm；计算机机房中心的磁场强度是多少A/m?3、某宾馆位于长江河畔，该宾馆高88米，长120米，宽50米；该地区的年平均雷暴日数为80天。按建 筑物防雷设计规范（GB 50057 要求计算该建筑物属于哪类防直击雷建筑物？该宾馆建筑物内装有大量 的通信设备、微电子设备；该宾馆属五星级涉外宾馆和标志性建筑按建筑物电子信息系统防雷技术规范 GB 50343-2004的要求确定该建筑物内部电子信息系统防雷属于哪一级雷电防护等级？4、在某配电盘上安装了 n级分类试验的SPD,其UP（电压保护水平）为IkV,SPD与相线的连线长度为 0.5m,截面积10mm2铜线，SPD与等电位接地端子板的连线长度为0.5m,截面积16mm2铜线。此时如有 感应雷电电流20kA 8/20四）通过SPD时，后端设备将要承受多大的浪涌电压？条件说明：1、SPD铜 线连线电感为IgH/m；2、铜线截面积lmm2,长度1m,温度200c时，铜线的直流电阻是0.017Q；3、SPD工作室温度:200C。4、计算结果保留到伏。5、在某配电盘上安装了 II级分类试验的SPD,其UP（电压保护水平）为800V,SPD与相线的连线长度 为0.2m,截面积10mm2铜线；SPD与等电位接地端子板的连线长度为0.3m,截面积16mm2铜线。此时 如有雷电感应电流20kA 8/20口）通过SPD时，后端设备将要承受多大的浪涌电压？（精确到伏）条件说 明：1、SPD铜线连线电感为IgH/m；2、铜线长度1米，截面积lmm2,温度200C时，铜线的直流电阻 率是0.017Q/m；3、SPD工作室温度:200C。6、有一土壤电阻率1000Q.m的土地，需要做一个1Q的地网，请计算用2.5米长、40 x40 x4mm镀锌角钢做 垂直接地极，埋设深度3m,埋设间距6m,需要多少根镀锌角钢？垂直接地极埋设间距8m时，约需要多 大的地网面积？条件说明：1、中垂直接地极利用系数一般选0.8；2、不考虑水平接地极的接地电阻；7、有一土壤电阻率300Q.ni的土地，需要做一个工频接地电阻4Q的地网，请计算用2米长，40 x40 x4mm镀 锌角钢需要多少根？直接地极埋设间距6m时，约需要多大的地网面积？条件说明：不含水平接地体；T|：垂直接地极利用系数一般选0.8；防雷资格证考试试题一、选择题（有一个或多个正确答案，每题1分，共15分）1、预计雷击次数大于或等于几次/a,且小于或等于几次/a的住宅办公楼等一般性民用建筑物应 划为第三类防雷建筑物？A、N0.6 次/a；B、N0.3 次/a；C、0.012 次/aWNW 0.6 次/a；D、0.06 次/aWNW 0.3 次/a。2、第二类防雷建筑物每根防雷引下线的冲击接地电阻不应大于（）欧姆。A、10；B、20；C、30；D、40；3、用滚球法确定防雷装置的保护范围，需要了解（）数据。A、建筑物的防雷类别；B、防雷装置的高度；C、被保护物的高度；D、被保护物至防雷装置的水平距离4、当第一类防雷建筑物所具有的长金属的弯头、阀门、法兰盘等连接处的过渡电阻大于（）时，连接处应用金属线跨接。A 0.05欧姆；B 0.03欧姆；C 0.1欧姆；D 0.3欧姆；5、依据我国国家标准，在第一、二、三类建筑物中当高度分别超过（）m时，应采取防侧击的措施。A：20、30、45 B：25、40、55 C：30、45、606、防雷装置实行（）制度A、定期检测 B、不定期抽测 C、五年一次检测7、采用多根引下线时，宜在各引下线上距地面（）米之间装设断接卡。A、0.5 2.0 B、0-4 1-8 C、0-3 1-8 D,0-2 1-58、在TT系统中，Uc不应小于（）；在TN和TT系统中Uc不应小于（）；在IT系统中Uc不应小于（）。A、1.8U0;B、1.5U0;C、1.55UO;D、1.45UO;E、1.15U0;F、1.25UO;G、1.15U Uo=220V U 为线间电压）9、对低电压电涌保护器的使用，当电源采用TN系统时，从建筑物内总配电盘（箱）开始 引出配电线路和分支线路必须采用（）系统。A TT；B IT；C TN-C；D TN-OS；E TN-S；10、等电位联接带之间和等电位联接带与接地装置之间的连接导体，流过大于或等于25%总雷 电流的等电位联接导体，则采用（）mn?的铜线；内部金属装置与等电位联接带之间的连接导体，流过小于25%总雷电流的等电位联接导体，则采用（）mn?的铜线。A、16；B、25；C、50；D、6；E、10；F、2011、在SPD的安装中，（）。A、电源SPD一般并接在线路中；B、信号SPD一般串接在线路中；C、SPD尽量靠近被保护的设备；D、SPD连线要粗，连线较长时，可打成环形圈以备后用。12、一般情况下，当在线路上多处安装SPD时，电压开关型SPD与无限压型SPD之间的线路长度不宜小于（），限压型SPD之间的线路长度不宜小于（）。13、在TN-S系统中，SPD可（强制或在需要时）安装在如下 保护模式之间A：相线与相线之间；B：相线与中性线之间，中性线与保护线之间；C：相线与保护线之间，中性线与保护线之间；D：相线与中性保护线之间；14、LPZi 指（）A不可遭到直接雷击，本区电磁场得到衰减。B不可遭到直接雷击，本区电磁场可能得到衰减，这取决于屏蔽措施。C可能遭到直接雷击，本区电磁场可能得到衰减。15、为减少电磁干扰的感应效应，应采取的基本措施是（）。A 建筑物或房间的外部屏蔽措施；B设备屏蔽；C静电屏蔽；D以合适的路径敷设线路，线路屏蔽二、填空（每题1分，共15分）1、用滚球法计算避雷针保护范围时，其滚球半径的确立，一类建筑物为 m；二类建筑物为 m；三类建筑物为 m。一类建筑物避雷网格 m或m；二类建筑物避雷网格 m或 m；三类建筑物避雷网格m 或 m。3、电涌保护器必须能承受预期通过它们的雷电流，并应符合以下两个附加条件要*，o4、信息系统接至共用接地系统的等电位连接的基本方法是：_型等电位连接网；_型等电位连接网。5、第一、二、三类防雷建筑物发生短时首次雷击的雷电流幅值分别为 KA、_KA、KAO雷电流陡度di/dt分别为 KA/u s、KA/u s A/P So6、建筑物的防雷等级应根据其、发生雷电事故的 和,按防雷要求分为几类8、防雷引下线是连接 与 的金属导体；接地装置是 和的总合。9、计算格栅形大空间屏蔽的屏蔽系数时，25kHz适用于 的磁场，1MHz适于的磁场。10、随着现代科技发展、设备防雷的需要，浪涌保护器品种、规格越来越多，其主要防护元器件 为 压敏电阻，气体放电管，暂态抑制二级管 等等11、有一高度50米的传结构烟囱，应设 两 根防雷引下线,引下线采用圆钢时，其直径应不少于412nmi；采用扁钢时，其截面积应不小于,其厚度不应小于 o12、某厂区测得土壤电阻率为400 Qm,用摇表测得避雷针的接地电阻为15.0Q,引下线接地点到接地体最远端为25.3m,则计算出接地体的有效长度L为:o冲击接地电阻为 Q。A=1.6 13、环形接地体和内部环形接导体应连到钢筋或金属立面等其他屏蔽构建上，宜每隔m连接 一次。14、雷电防护区应划分为：、15、地区雷暴日等级宜划分为少雷区、o16、防雷装置的拦截效率E大于0.9,小于等于0.98时，应定为 级。17、使用以MOV（氧化锌压敏电阻）为主要元件的箝压型SPD,因MOV老化或寿命终止，可能会 造成相线对地短路，因此SPD应有 功能，并应在SPD的前端串接过流保护装置。18、第一级电源浪涌保护器相线连接铜导线的截面积不小于,地线连接铜导线的截面积 不小于;第三级电源浪涌保护器相线连接铜导线的截面积不小于,地线连接铜 导线的截面积不小于;信号线路浪涌保护器SPD接地端宜采用的铜导线截面积不小 于。19、接闪器实际上是一种引雷的系统，它包括、o20、电源避雷器按内部限压元件的不同可以分为、。雷电科学基础习题库一、填空题：1.晴天大气电场的日变化主要表现为三种类型，主要是大陆简单型；大陆复杂型；海洋极地型。2.云中的大气电场和大气体电荷密度分布大致分为无规则电荷分布；正单极电荷分布；负单极电荷分布；正的双极性电荷分布；负的双极性电荷分布；多极性电荷分布六种类型。3.不同种类的云起电原因也不同，目前有关云的起电主要分为两类，一是 云雾粒子起电，二是雷雨云起电。4.有关雷雨云起电的主要理论有感应起电理论；温差起电；大云滴破碎起电；对流起电等多种理论。5.晴天大气电场随高度也因地因时而异，通常晴天大气电场随高度呈（指数衰减）的分 布特征。6.观测表明，晴天大气中始终存在着方向（垂直向下）的大气电场，这意味着大气相对 于大地带（正电荷），而大地带（负电荷）电荷。7.晴天大气电导率随高度的分布与（晴天大气轻离子浓度）和（轻离子迁移率随高度的变化）有关，总的 说来晴天大气电导率随高度（单调递增）。8.晴天大气电流可由不同性质的晴天大气电流分量组成，主要有（晴天大气传导电流；晴天大气对流电 流；晴天大气扩散电流）。9.根据雷暴云中出现单体的数目和强度，可分成三种：（单体雷暴；多单体雷暴；超级单体雷暴）。10.雷暴云的移动和传播机制可分为三种不同类型：（移动或平流；强迫传播；自传播过程）11.通常情况下的降水电流密度与大气电场以（反相位）随时间变化，即降水电流密度的绝对值和地面大气电场的绝对值随随时间的变化（同时增大或减小），两者符号（相反），这种现象称之为镜像效应。12.不同类型降水的电流极性有所不同，对于雷暴降水和连续性降水电流密度以（正）为主，阵性降水电流密度以（负）为主。平均而言，降水粒子的负电荷绝对值（大于）正电荷绝对值，但荷正电荷的粒子数（多于）负电荷粒子数，所以其综合结果是平均降水电流密度（正）。13.晴天大气电场的日变化受两种因素制约：一是（全球性普遍日变化机制），主要取决于（全球雷暴的 日变化）；二是（地方性日变化机制），主要决定（局地大气状况的日变化）14.大气电导率主要取决于（大气轻离子），它们之间的关系为（正相关）。15.晴天大气电导率表现为（单峰；单谷；双峰；双谷）等多种变化，其变化规律随（地点和季节）而异，一般（峰值）位于下半夜到黎明，（谷值）位于上午至下午。16.雷暴是（发展旺盛的强对流）现象，是伴有（强风骤雨；雷鸣电闪）的积雨云系统的统称。17.降水粒子电荷的大小和极性，取决于降水的（类型；强度），以及（云闪的微物理条件），同时与（云 下大气电状况）相关。18.云雾粒子起电主要是云雾大气的（离子扩散；云滴选择性吸附大气离子）引起的。19.扩散起电理论适用于解释（持续时间较长的层状云）起电，如（层云；雾）等。20.积雨云中的温差起电机制包括（云中冰晶与雹碰撞摩擦而引起的起电；较大过冷云滴与雹碰撞释放潜 热产生冰屑温差起电机制），前一种称之为（摩擦温差起电），后一种称为（碰撞冷温差起电机制）。21.在闪电的分类中，根据闪电发生的部位，可分成（云闪；地闪）两类，根据闪电的形状可分为（线状 闪电；带状闪电；球状闪电；联珠状闪电）。22.云闪指不与大地和地物接触的闪电，它包括（云内闪电；云际闪电；云空闪电）。23.一次地闪放电过程，可包括（预击穿过程；梯级先导；回击；直窜先导；继后回击）等子过程。24.地闪电流主要包括（先导电流；回击电流；连续电流；后继电流）等，此外（J过程；K过程；M过 程）也形成相应的电流。25.地闪电荷主要包括（先导电流输送并贮存在先导通道中的电荷；回击电流输送到地面的电荷；连续电 流输送到地面的电荷；后续电流输送到地面的电荷）等。最新防雷试题含答案一、问答题：1、SPD必两个条件？须满足哪两个条件答：1、抑制浪涌（包括抑制浪涌电压既箱压和分流浪涌电流）2、切断工频续浪（能熄灭雷电流通过后产 生的工频续流既能尽快恢复正常状态）2、作为干扰源的雷电电流和雷击电磁场主要通过哪几种形式干扰信息系统的电子设备？答：主要有两种形式干扰信息系统。第一、是通过路（线路）第二、是场（空间）电磁波（雷电冲击脉冲）3、建筑物雷电防护可分为几类？分别说明，并且举两种有代表性的建筑物。答：建筑物雷电防护可分分为三类：第一类：国家重要建筑物易燃易爆场所一旦发生事故会造成重大的伤亡及大量的经济损失如：大型油库、火药库、第二类、国家级建筑物、一般的易燃易爆场所、如：加油站等。第三类、是除一、二种外属于第三类如：3 米一5米一般的建筑场所4、请叙述防静电措施，怎样防护电磁干扰？答：防静电措施：主要是防静电地板，地板架与接地采用多点连接，每根线接成环型，房间湿度4570%防护电磁干扰：1、主要采取屏蔽（设备屏蔽 建筑物屏蔽线路的屏蔽）2、设备屏蔽采用一点接地。5、请叙述建筑物防雷设计9个要素。答：1、避雷短针2、避雷带3、避雷网络4、引线5、接地基础6、防侧击雷（均压环）7、负流接地（电器）8、等电位连接9、总电源加装避雷器 SPD 6、必须安装雷电灾害防护装置场所或者设施有哪些？答：1、建筑物防雷设计规定的一、二、三类防雷建筑物2、石油、化工、易燃易爆物资的生产或者储存场所。3、电力生产设施和输配电系统。4、通信设施，广播系统，计算机售票系统5、法律、法规、规章和防雷技术规范规定的必须安装防雷装置的其他场所和设施。7、XXX防雷管理办法对防雷产品要求是哪些？答：1、建筑物防雷产品要达到（符合）国家和自治区规定的质量要求，并通过质量检验机构检验合格2、进入的防雷产品应当符合国家强制性标准要求3禁止生产、销售、安装、使用不合格产品和国家规定淘汰的防雷产品8哪些行为气象行政主管部门给予警告或者1000元以上10000元以下的罚款？答：1、专门从事防雷装置设计、施工业务的专业技术人员、未取得相应资格证书，擅自从事防雷装置设计，施工业务。2、防雷装置文件未经审核或审核不合格擅自施工的3变更防雷装置设计文件、未按原审核 程序报批的4、防雷装置验收不合格或未经验收擅自的使用5、防雷装置使用单位决绝接受年检或年度检 测不合格又决绝整改。6、防雷装置检测机构未按要求与规定范围和防雷标准进行检测。9、XXXX防雷管理办法中第二十五条精神是什么？答：违反本办法规定，导致雷击爆炸，人员伤亡和财产严重损失等雷击事故的，对直接的主管人员和其他 直接负责人员依法进行法律处分。构成犯罪的依法追究刑事责任。造成他人伤亡和财产损失的应当依法承 担赔偿责任。二、填空题1、电源SPD参数 起动电压、雷电通流量、漏电流、响应时间 o 2、安全距离包括 电磁安全距离、高电压反击安全距离。3、引下线材料规格圆钢6 28为 明敷 设置,设置，为烟囱设置，设 置，材料规格为扁钢220 x4。4、人工接地体包括 和 o5、建筑防雷包括 及 o6、避雷针所采用材料规格分别为：当针高1m时，采用圆钢材料规格,当针高2m时，采用 圆钢材料规格 o7、当磁感应强度为0.03GS时,0.75GS时,2.4GS时。8、第一类建筑物首次雷击时，雷电流峰值为,波头时间为,电荷100C,单位能量_，雷电流陡度为。9、防雷分类为区，分别为_。10、由于集肤效应，和 应尽量靠近室内中间。三、名词解释：1、磁感应强度：答：是描述介质中磁场大小和方向的一个物理量。2、磁场强度：答：不考虑介质影响时磁场强度大小和方向的物理量3、磁通量：答：磁感应强度及与之相垂直面积的积 叫做该面积的磁通。用 表示4、磁通密度：答：因为磁感应强度就是单位面积上的磁通，所以磁感应强度的大小5、LPZOA区：答：本区内各物体都可能遭到直接雷击和导走全部雷电流本区电磁场没有衰减。6、电磁骚扰定义：答：任何可能引起设备或系统或系统性能降低或对有生命及无生命及无性命物质产生损 害作用的电磁现象。7、IECLEMP定义：答：作为干扰源的闪电电流和闪电电磁场。8、等电位连接：答：将机柜、外壳、机架、走线架、大型金属等导体就近连接到等电位连接带上，减小 雷电流在它们之间产生的电位差。9、雷击点：答：雷击接触大地建筑物或防雷装置的那一点10、共用接地系统：答：建筑物接至接地装置的所有互相连接的金属装置包括防雷装置n、接地体：答：雷电流入地12、直击雷：答：闪电直接击在建筑物，其他物体。大地或防雷装置上，产生电效应，热效应和机械力者13、信息系统：建筑物内许多类型的电子装置。包括计算机，通信设备控制。14、短时雷击：脉冲电流的半值时间，T2短于2Ms的雷击。15、等电位连接导体：答：将分开的装置诸部分，互相，连接以便它们之间电位相等的导体。16、接地基准点：答：系统的等电位连接网与共用接地系统之间惟一的那一连接点上。17、接地器：避雷针、避雷带、避雷网等直接接受雷击的部分，以及用作接闪器的金属屋面和金属构件的 等。18、引下线：连接接闪器与接地装置的金属导体。19、接地装置：接地体和接地线的总称。20、接地体：埋入土壤或混凝土基础中作散流用的导体。21、防雷装置：接闪器、引下线和接地装置的总合。22、直击雷：雷电直接击在建筑物上，产生电效应、热效应和机械力者。23、雷电波侵入：由于雷电对架空线路或金属管道的作用，雷电波可能沿着这些管线侵入室内，危及人身 安全或损坏设备。24、过电压保护：用来限制存在于某两物体之间的冲击电压的一种设备，如放电间隙、避雷器、压敏电阻 或半导体器具等。25、少雷区：年平均雷暴日数不超过15的地区。26、多雷区：年平均雷暴日数超过40的地区。27、雷电活动特殊强烈地区：年平均雷暴日数超过90的地区，以及雷害特别严重的地区。28、集中接地装置：为加强对雷电流的流散作用，降低对地电压而敷设的附加接地装置。29、弱电线路：指电报、电话、有线广播、线路闭塞装置与保护信号等线路。30、直配电机：不经过变压器而与架空线连接的电机。31、中性线：（符号N：与系统中性点相连接并能起传输电能作用的导体。32、接触电压：绝缘损坏后能同时绝缘损坏后能同时触及的部分之间出现的电压33、预期接触电压：在电气装置中发生阻抗可忽略的故障时，可能出现的最高接触电压。34、保护线（符号PE：某些电击保护措施所要求的用来将以下任何部分作电气连接的导体-外露可导电部分装置外导电部分接地极电源接地点或人工中性点35、PEN线：起中性线和保护线两种作用的接地的导体36、接地线：从总接地端子或总接地母线接至接地极的一段保护线37、总接地端子、总接地母线：将保护线接至接地设施的端子或母线。保护线包括等电位联接38、等电位联结：使各个外露可导电部分及装置外导电部分的电位作实质上的相等的电气连接39、等电位联结线：用作等电位联结的保护线40、总等电位联结：在建筑物电源线路进线处，将PE干线、接地干线、总水管、采暖和空调立管以及建筑 物金属构件等相互作电气联结。41、辅助等电位联结：在某一局部范围内的等电位联结42、直接接触保护：是防止人与带电导体直接接触时发生触电危险的保护，这时人接触的电压是电源系统 电压。43、间接接触保护：是在电气设备绝缘遭到破坏使外露可导电部分带电的情况下，用来防止触及这些部位 发生触电危险的保护。防雷资格参考题一、名词解释（每题2分）1、电磁兼容性：设备或系统在其电磁环境中能正常工作，且对环境中的其他设备或系统构成不能承受的电 磁干扰的能力2、共用接地系统：将各部分防雷装置、建筑物金属构件、低压配电保护线（PE、等电位连接带、设备保 护地、屏蔽体接地、防静电接地及防直击雷的接地装置等连接在一起的接地系统3、雷电防护区（LPZ：需要规定和控制雷电电磁环境的区域4、等电位连接：将分开的装置、诸导电物体用连接导线或电涌保护器连接起来以减小雷电流在他们之间产 生的电位差。5、接闪器直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。6、引下线 连接接闪器与接地装置的金属导体。7、接地装置 接地体和接地线的总合。8、防雷装置接闪器、引下线、接地装置、电涌保护器及其它连接导体的总合。9、直击雷闪电直接击在建筑物、其它物体、大地或防雷装置上，产生电效应、热效应和机械力者。10、雷电感应 闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。二、填空1、需要保护的电子信息系统必须采取等电位连接与接地保护措施。2、防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置大接地电阻值 必须按接入设备中要求最小值确定。3、基站天馈线应从铁塔中心部位引下，同轴电缆在其上部、下部和经走线桥进入机房前，屏蔽层应就近接 地。当铁塔高度大于或等于60m时，同轴电缆金属屏蔽层还应在铁塔中部增加一处接地。4、云层对地是否发生闪电，取决于云体的电荷量及对地高度或者说云地间的电场强度。5、雷电的危害只要分为直击雷的危害和雷电电磁脉冲的危害。6、雷云闪电主要分为哪三种闪电：云内闪电、云际闪电和云地闪电。7、建筑物根据其重要性、使用性质、发生雷击事故的可能性和后果分为第一类防雷建筑物，第二类防雷建筑物和第三类防雷建筑物。8、GB50057-94 2000版）适用于新建建筑物的防雷设计，不适用于天线塔、共用天线电视接收系统、油 罐、化工户外装置的防雷设计。9、各类防雷建筑物应采取防直击雷和防雷电波侵入的措施。10屋顶平面图是用来表达房屋屋顶的形状、女儿墙位置、屋面排水方式、坡度、落水管位置的图形。11、民用建筑分为居住建筑和公共建筑。12、在AutoCAD执行DONUT（圆环）命令时，如果内圆直径为0,绘制的图形为实心圆。三、分析判断题1、露天储存烟叶堆场，采取独立避雷针保护时，滚球半径按60米计算。答案：100 米 3.5.5 2、等电位接地端子板之间采用螺栓连接，其连接导线截面积应采用不小于50mm2的多股铜芯导线，穿管敷 设。答案：（连接导线截面积应采用不小于16mm2 X 3、因信息系统的室外光缆为非金属通讯线缆，所以光缆不需采取防雷措施。答案：（光缆的所有金属接头、金属挡潮层、金属加强芯等，应在入户直接接地。X 4、当设置人工接地体时，人工接地体宜在建筑物四周散水坡外大于1M处埋设成环形接地体，并可作为总等 电位连接带使用。答案：（GB50343-2000之5.2.7条款V 四、单项及多项选择题1、电子信息系统户外的交流供电线路、视频信号线路、控制信号线路的屏蔽应：A：金属屏蔽层并穿钢管埋地敷设B：屏蔽层及钢管两端应接地C：信号线路与供电线路应分开敷设D:（答 案：A、B、C 2、电子信息系统设备机房的信号线缆内芯线相应端口，应：A：安装适配的信号线路浪涌保护器B:浪涌保护器接地C:电缆内芯的空线对应接地D:信号线缆的金属铠 装层接地答案：（A、B、C 3、信息系统电源线路采用多级SPD防护的主要目的是：A：达到分级泄流B：避免单级防护随过大的雷击电流而出现损坏率高和产生高残压C：通过合理的多级泄 流能量配合，保证SPD有较长的使用寿命和设备电源端口的残压低于设备端口耐受的电压范围内D：确保 设备安全 答案：（A、B、C 4、通常雷电侵入室内有三条主要途径：A.从电源线入侵、信号线（如通讯线路、电视天线、计算机网络）入侵、雷击大地使地电位升高形成的反击B.从窗户入侵、从阳台入侵、从墙面入侵（答案：A 5、太阳能热水器雷击隐患，不仅表现在损坏位于室外的热水器，雷电流还会被引入室内。A.通过水管、连接线等渠道B.通过有线电视天线（答案：A 6、某弹药库在防直击雷设计时应A.设置独立避雷针；B.直接装设在建筑物上的避雷针；（答案：A 7、绘制直线的命令是（）A：LINE B：C C：ARC D：ML（答案：A 8、AutoCAD中的文件格式是（）A、.DWG B、.DXF C、.DWF D、.DOC（答案：A 9、建筑图样（平、立、剖面）中所标注的尺寸以（）为单位。A、米B、分米C、毫米D、厘米（答案：C 10、电磁感应现象应用的定律是下面哪个科学家研究的成果（）A、爱尔马B、法拉第C、楞次D、麦克斯韦（答案：B 11、下面哪种闪电是我们主要研究的对象（）A、片状雷B、爱尔马圣火C、线状雷D、球行闪电（答案：C 12、地面的金属矿物质释放出自由电子主要是因为下面那种原理（）A、光电效应B、电磁感应C、摩尔定律D、热力学第二定律（答案：A 五、简答题1、为什么独立避雷针要与被保护物有一定距离？答：GB50057-94规定在一类防雷中安装的独立避雷针（包括其防雷接地装置）至少与被保护物之间要保持 23米的距离，是为了防止独立针遭直击雷击时对被保护物的反击。2、画出电子信息系统机房S型等电位连接示意图3、某单位考虑到安装方便，将部分信号线路缠绕敷设于避雷带上，这种做法是否正确？答案：不正确，根据本规范要求，接闪器上严禁悬挂电话线、广播线、电视接收天线及低压架空线。4、有一砖混烟囱，高度为50米，烟囱顶上的避雷针针长为1米（20的圆钢）现有一根中16 mm的镀锌 圆钢做引下线，接地阻值为2Q,防雷设计是否合格？答案：不合格，应设置2根引下线。5、有一爆炸危险的露天钢质封闭气罐，当其壁厚小于4mm时，是否可不装设接闪器？答案：不正确，应装设接闪器。当其壁厚不小于4mm时，可不装设接闪器。6、AutoCAD绘制圆有几种绘制方式？他们分别是什么？答:5种1、圆心、半径画圆。2、圆心、直径画圆。3、两点画圆。4、三点圆圆。5、相切、相切、半径画圆。7、AutoCAD绘图具有哪些特点？精确、美观速度快、效率高。易于修改和更新易于传送和保存。无纸操作。五、问答、设计及计算题：（10分）1、对于新建工程的防雷设计，应收集那些相关资料？答：1）被保护建筑物所在地区的地形、地物状况、气象条件和地质条件。2 被保护建筑物的长、宽、高度及位置分布，相邻建筑物的高度。3）建筑物内各楼层及楼顶被保护的电子信息系统设备的分布情况。4 建筑物内各楼层工作间或设备机房内被保护设备的类型、功能及性能参数。5 电子信息系统的计算机网络和通信网络的结构。6 电子信息系统各设备之间的电气连接关系、信号的传输方式。7 供、配电情况及其配电系统接地形式。2、电源SPD在安装时应哪些注意事项？答：1、安装前做好外观检查，并用万用表测试判断是否无问题；2、接入电源避雷器前做安全检查，应断电操作，先接地线再接相线连接线。3、选择连线规格符合规范要求4、所有接头均应采用焊接线端子并应可靠旋紧，尽量减小接触电阻；5、金属裸露处应缠以绝缘胶布保证人身安全。6、第一级和第二级SPD间距大于10m,第二级和第三级SPD间距大于5 m.。7、安装完毕后检查有无遗漏，检查避雷器是否工作正常。3、信息系统防雷设计题：有一信息系统机房（面积不大5。平米），现场勘查情况：1 由微机、服务器、HUB、路由器、MODEM和PC组成 2 微机服务器通过ADSL拨号MODEM与INTERNET相连；3 微机服务器通过HUB、五类双绞线与各PC工作站相连 4 网络设备供电由总配电箱（电源总进线有一短距的架空）的交流端接UPS提供（配电接地方式为TN-S。要求不考虑直击雷的防护设计，内部防护本着经济、安全的原则做出简单设计方案（做图示意也可）。答案：1、明确其防雷类别为三类；2、电源防护两级防护：供电方式为市电（单相）经配电箱后为UPS供电，UPS分别为微机服务器、HUB和 PC供电；第一级选择雷电通流量为40KA 8/20 电源避雷器安装在电源闸刀的电源出线端，第二级选择雷 电通流量为20KA电源避雷器安装在UPS电源进线端。两级电源SPD之间距离大于10米。3、信号防雷措施网络设备由微机服务器，HUB、路由器、MODEM和PC组成。通过ADSL拨号线MODEM与INTERNET相连；此 措施的保护对象主要针对于进出大楼的信号线路，防止雷过电流从ADSL拨号线侵入网吧计算机网络设备。（可不答）在电话线MODEM前加装避雷器，可采用的避雷器选型为RJH接口，传输速率4M,工作电平U0V通流量为 5KA4、接地系统A：采用公用接地系统，利用建筑内侧主钢筋作为机房接地，B：利用16mm2铜芯线作为接地引入线与建筑主钢筋连接；C：信号避雷器接地线直接与机房接地汇集排相连，D：接地线规格为6mm2铜芯线；E：机房接地电阻小于4Q；D、E可不答）4、简述防雷击电磁脉冲中防雷区应如何划分？答案：、LPZOA区：本区内的各物体都可能遭到直接雷击和导走全部雷电流；本区内的电磁场强度没有 衰减。、LPZOB区：本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁场 强度没有衰减。、LPZ 1区：本区内的各物体不可能遭到直接雷击，流经各导体的电流比LPZ 0B区更小；本区内的电磁 场强度可能衰减，这取决于屏蔽措施。、LPZn+1后续防雷区：当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要 保护的对象所要求的环境区选择后续防雷区的要求条件。5、某建筑物属于第二类防雷建筑物，高28米，屋顶长50米，宽10米，女儿墙高1米，屋顶中央架设了 一根高8米的避雷针，不设避雷网、避雷带，求避雷针能否有效保护该建筑物？如果不能，应采取什么措 施来完善该建筑物的防直击雷性能？答案：本题中避雷针的实际高度为28+8=36m,小于二类防雷建筑物滚球半径45m,屋顶离地高度为28m,用公式计算避雷针在离地28m处的保护半径：由此可得，该设计无法对建筑物进行有效的防直击雷保护。应在屋面上敷设避雷网并在女儿墙上安装避雷 带，才能有效地对建筑物进行防雷保护。防雷考试试题及答案一.名词解释（30分）防雷装置：接闪器，引下线，接地装置，电涌保护器及其它连接导体的总合。雷电感应：闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生电火花。电磁兼容：设备或系统具有在电磁环境中能正常工作，且不对环境中任何事物构成不能承受的电磁干扰的 能力。保护接地：将电气装置正常时不带电的外露导电部分按系统的接地型式接保护线 PE线）或保护中性线 PE
