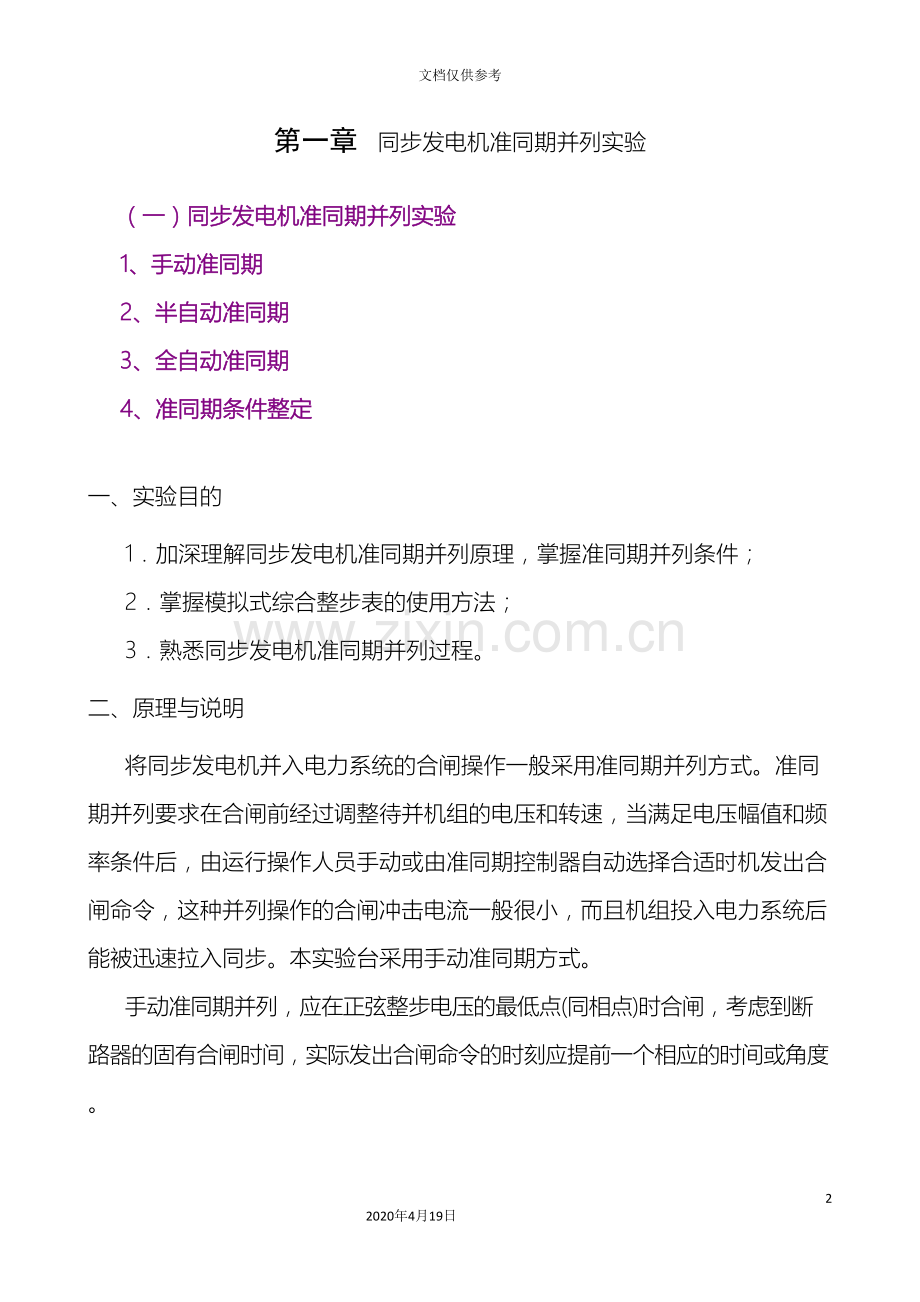

电力系统自动化实验指导书642020年4月19日文档仅供参考第一章 同步发电机准同期并列实验（一）同步发电机准同期并列实验 1、手动准同期 2、半自动准同期 3、全自动准同期 4、准同期条件整定 一、实验目的1加深理解同步发电机准同期并列原理，掌握准同期并列条件；2掌握模拟式综合整步表的使用方法；3熟悉同步发电机准同期并列过程。二、原理与说明将同步发电机并入电力系统的合闸操作一般采用准同期并列方式。准同期并列要求在合闸前经过调整待并机组的电压和转速，当满足电压幅值和频率条件后，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，而且机组投入电力系统后能被迅速拉入同步。本实验台采用手动准同期方式。手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。三、实验项目和方法（一）机组启动与建压1检查原动机调速上自耦调压器指针是否指在0位置，如不在则应调到0位置；2合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄；3励磁调节器选择它励、恒UF运行方式，合上励磁开关；4把实验台上“同期方式”开关置“OFF”位置；5合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；6合上原动机开关，调节自耦调压器的输出，电动机将慢慢启动到额定转速；7当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。（二）观察与分析1操作原动机调速旋钮调整机组转速，记录微机励磁调节器显示的发电机频率。观察并记录不同频差方向，不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系； 2操作励磁调节器上的增磁或减磁按钮调节发电机端电压，观察并记录不同电压差方向、不同电压差大小时的模拟式电压平衡表指针的偏转方向和偏转角度的大小的对应关系。（三）手动准同期1按准同期并列条件合闸将“同期开关”置于“ON”位置。在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。观察同期表上显示的发电机电压和系统电压，相应操作微机励磁调节器上的增磁或减磁按钮进行调压，直至同期表上电压差指针指在中间位置。此时表示发电机电压和系统电压几乎相等，满足并列条件。观察同期表上显示的发电机频率和系统频率，相应操作原动机调速上的旋钮进行调速，直至同期表上频差指针指在中间位置，此时表示发电机频率和系统频率相等，满足并列条件。此时表示压差、频差均满足条件，观察同期表上相差指针位置，当旋转至0 位置前某一合适时刻时，即可合闸。观察并记录合闸时的冲击电流。2偏离准同期并列条件合闸本实验项目仅限于实验室进行，不得在电厂机组上使用！实验分别在单独一种并列条件不满足的情况下合闸，记录功率表冲击情况：（1）电压差相角差条件满足，频率差不满足，在fFfX和fFVX和VFfXfFVXVF fX或者fF VX 或者VF VX下并列，机端有功功率表及无功功率表的指示有何特点？为什么？第二章 同步发电机励磁控制实验（二）电力系统功率特性和功率极限实验 1、无调节励磁时功率特性和功率极限的测定 2、手动调节励磁时，功率特性和功率极限的测定 3、自动调节励磁时，功率特性和功率极限的测定 一、实验目的1加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2了解自并励励磁方式和它励励磁方式的特点；3熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4了解微机励磁调节器的基本控制方式；5了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6了解几种常见励磁限制器的作用；7掌握励磁调节器的基本使用方法。二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。实验用的励磁控制系统示意图如图1所示。可供选择的励磁方式有两种：自并励和它励。当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。而当交流励磁电源取自380V市电时，构成它励励磁系统。两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小角限制。微机励磁调节器的控制方式有四种：恒UF（保持机端电压稳定）、恒IL（保持励磁电流稳定）、恒Q（保持发电机输出无功功率稳定）和恒（保持控制角稳定）。其中，恒方式是一种开环控制方式，只限于它励方式下使用。同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。当操作励磁调节器的增减磁按钮，能够升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，能够增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。发电机正常运行时，三相全控桥处于整流状态，控制角小于90；当正常停机或事故停机时，调节器使控制角大于90，实现逆变灭磁。电力系统稳定器PSS是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。WL-04B型微机励磁调节器G3VAQFGTV13FU13TA3PA4KM5KM2KM2RMPV3f1f2TC2FU57KM4KM3至市电至机端自并励它励同步发电机图1 励磁控制系统示意图三、实验项目和方法（一）不同角（控制角）对应的励磁电压波形观测（1）合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄；（2）励磁系统选择它励励磁方式：操作 “励磁方式开关”切到“微机它励”方式，调节器面板“它励”指示灯亮；（3）励磁调节器选择恒运行方式：操作调节器面板上的“恒”按钮选择为恒方式，面板上的“恒”指示灯亮；（4）合上励磁开关，合上原动机开关；（5）在不启动机组的状态下，松开微机励磁调节器的灭磁按钮，操作增磁按钮或减磁按钮即可逐渐减小或增加控制角，从而改变三相全控桥的电压输出及其波形。注意：微机自动励磁调节器上的增减磁按钮键只持续5秒内有效，过了5秒后如还需要调节，则松开按钮，重新按下。实验时，调节励磁电流为表1规定的若干值，记下对应的角（调节器对应的显示参数为“CC”），同时经过接在Ud+、Ud-之间的示波器观测全控桥输出电压波形，并由电压波形估算出角，另外利用数字万用表测出电压Ufd和UAC，将以上数据记入下表，经过Ufd，UAC和数学公式也可计算出一个角来；完成此表后，比较三种途径得出的角有无不同，分析其原因。表2-1励磁电流Ifd0.0A0.5A1.5A2.5A显示控制角励磁电压Ufd交流输入电压UAC由公式计算的示波器读出的（6）调节控制角大于90度但小于120度，观察全控桥输出电压波形，与课本所画波形有何不同？为什么？（7）调节控制角大于120度，观察全控桥输出电压波形，与课本所画波形有何不同？为什么？（二）同步发电机起励实验同步发电机的起励有三种：恒UF方式起励，恒方式起励和恒IL方式起励。其中，除了恒方式起励只能在它励方式下有效外，其余两种方式起励都能够分别在它励和自并励两种励磁方式下进行。恒UF方式起励，现代励磁调节器一般有“设定电压起励”和“跟踪系统电压起励”的两种起励方式。设定电压起励，是指电压设定值由运行人员手动设定，起励后的发电机电压稳定在手动设定的电压水平上；跟踪系统电压起励，是指电压设定值自动跟踪系统电压，人工不能干预，起励后的发电机电压稳定在与系统电压相同的电压水平上，有效跟踪范围为85%115%额定电压；“跟踪系统电压起励”方式是发电机正常发电运行默认的起励方式，而“设定电压起励”方式一般见于励磁系统的调试试验。恒IL方式起励，也是一种用于试验的起励方式，其设定值由程序自动设定，人工不能干预，起励后的发电机电压一般为20%额定电压左右；恒方式起励只适用于它励励磁方式，能够做到从零电压或残压开始由人工调节逐渐增加励磁，完成起励建压任务。1恒UF方式起励步骤（1）将“励磁方式开关”切到“微机自励”方式，投入“励磁开关”；（2）按下“恒UF”按钮选择恒UF控制方式，此时恒UF指示灯亮；（3）将调节器操作面板上的“灭磁”按钮按下，此时灭磁指示灯亮，表示处于灭磁位置；（4）启动机组；（5）当转速接近额定时，将“灭磁”按钮松开，发电机起励建压。此时，发电机组的转速会降低，应相应的调整原动机调速旋钮，保持转速为额定值（以下同此）。注意观察在起励时励磁电流和励磁电压的变化（看励磁电流表和电压表）。录波，观察起励曲线，测定起励时间，上升速度，超调，振荡次数，稳定时间等指标，记录起励后的稳态电压和系统电压。上述的这种起励方式是经过手动解除“灭磁”状态完成的，实际上还能够让发电机自动完成起励，其操作步骤如下：（1）将“励磁方式开关”切到“微机自励”方式，投入“励磁开关”；（2）按下“恒UF”按钮选择恒UF控制方式，此时恒UF指示灯亮；（3）使调节器操作面板上的“灭磁”按钮为弹起松开状态（注意，此时灭磁指示灯依然是亮的）；（4）启动机组；（5）注意观察，当发电机转速接近额定时，灭磁灯自动熄灭，机组自动起励建压，整个起励过程由机组转速控制，无需人工干预，这就是发电厂机组的正常起励方式。同理，发电机停机时，也可由转速控制逆变灭磁。改变系统电压，重复起励（无需停机、开机，只需灭磁、解除灭磁），观察记录发电机电压的跟踪精度和有效跟踪范围以及在有效跟踪范围外起励的稳定电压。按下灭磁按钮并断开励磁开关，将“励磁方式开关”改切到“微机它励”位置，恢复投入“励磁开关”（注意：若改换励磁方式时，必须首先按下灭磁按钮并断开励磁开关！否则将可能引起转子过电压，危及励磁系统安全。）本励磁调节器将它励恒UF运行方式下的起励模式设计成“设定电压起励”方式（这里只是为了试验方便，实际励磁调节器不论何种励磁方式均可有两种恒UF起励方式），起励前允许运行人员手动借助增减磁按钮设定电压給定值，选择范围为0110%额定电压。用灭磁和解除灭磁的方法，重复进行不同设定值的起励试验，观察起励过程，记录设定值和起励后的稳定值。2恒IL方式起励步骤（1）将“励磁方式开关”切到“微机自励”方式或者“微机它励”方式，投入“励磁开关”；（2）按下“恒IL”按钮选择恒IL控制方式，此时恒IL指示灯亮；（3）将调节器操作面板上的“灭磁”按钮按下，此时灭磁指示灯亮，表示处于灭磁位置；（4）启动机组；（5）当转速接近额定时，将“灭磁”按钮松开，发电机自动起励建压，记录起励后的稳定电压。起励完成后，操作增减磁按钮能够自由调整发电机电压。3恒方式起励步骤（1）将“励磁方式开关”切到“微机它励”方式，投入“励磁开关”；（2）按下恒按钮选择恒控制方式，此时恒指示灯亮；（3）将调节器操作面板上的“灭磁”按钮按下，此时灭磁指示灯亮，表示处于灭磁位置；（4）启动机组；（5）当转速接近额定时，将“灭磁”按钮松开，然后手动增磁，直到发电机起励建压；（6）注意比较恒方式起励与前两种起励方式有何不同。（三）控制方式及其相互切换本型微机励磁调节器具有恒UF、恒IL、恒Q、恒等四种控制方式，分别具有各自特点，请经过以下试验自行体会和总结。1恒UF方式 选择它励恒UF方式，开机建压不并网，改变机组转速45Hz55Hz，记录频率与发电机电压、励磁电流、控制角的关系数据。表2-2发电机频率发电机电压励磁电流励磁电压控制角46Hz48Hz50Hz52Hz54Hz2恒IL方式选择它励恒IL方式，开机建压不并网，改变机组转速45Hz55Hz，记录频率与发电机电压、励磁电流、控制角的关系数据。表2-3发电机频率发电机电压励磁电流励磁电压控制角46Hz48Hz50Hz52Hz54Hz3恒方式选择它励恒方式，开机建压不并网，改变机组转速45Hz55Hz，记录频率与发电机电压、励磁电流、控制角的关系数据。表2-4发电机频率发电机电压励磁电流励磁电压控制角46Hz48Hz50Hz52Hz54Hz4恒Q方式选择它励恒UF方式，开机建压，并网后选择恒Q方式（并网前恒Q方式非法，调节器拒绝接受恒Q命令），带一定的有功、无功负荷后，记录下系统电压为380V时发电机的初始状态，注意方式切换时，要在此状态下进行。改变系统电压，记录系统电压与发电机电压、励磁电流、控制角，无功功率的关系数据。表2-5系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率380V370V360V390V400V将系统电压恢复到380V，励磁调节器控制方式选择为恒UF方式，改变系统电压，记录系统电压与发电机电压、励磁电流、控制角，无功功率的关系数据。表2-6系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率380V370V360V390V400V将系统电压恢复到380V，励磁调节器控制方式选择为恒IL方式，改变系统电压，记录系统电压与发电机电压、励磁电流、控制角，无功功率的关系数据。表2-7系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率380V370V360V390V400V将系统电压恢复到380V，励磁调节器控制方式选择为恒方式，改变系统电压，记录系统电压与发电机电压、励磁电流、控制角，无功功率的关系数据。表2-8系统电压发电机电压发电机电流励磁电流控制角有功功率无功功率380V370V360V390V400V注意：四种控制方式相互切换时，切换前后运行工作点应重合。5负荷调节顺时针或逆时针旋转原动机调速的旋钮，能够调节发电机输出有功功率，调节励磁调节器的增磁减磁按钮，能够调节发电机输出无功功率。由于输电线路比较长，当有功功率增到额定值时，功角较大（与电厂机组相比），必要时投入双回线；当无功功率到额定值时，线路两端电压降落较大，但由于发电机电压具有上限限制，因此需要降低系统电压来使无功功率上升，必要时投入双回线。记录发电机额定运行时的励磁电流，励磁电压和控制角。将有功、无功减到零值作空载运行，记录发电机空载运行时的励磁电流，励磁电压和控制角。了解额定控制角和空载控制角的大致度数，了解空载励磁电流与额定励磁电流的大致比值。表2-9发电机状态励磁电流励磁电压控制角空载半负载额定负载（四）逆变灭磁和跳灭磁开关灭磁实验灭磁是励磁系统保护不可或缺的部分。由于发电机转子是一个大电感，当正常或故障停机时，转子中贮存的能量必须泄放，该能量泄放的过程就是灭磁过程。灭磁只能在空载下进行（发电机并网状态灭磁将会导致失去同步，造成转子异步运行，感应过电压，危及转子绝缘）。三相全控桥当触发控制角大于90时，将工作在逆变状态下。本实验的逆变灭磁就是利用全控桥的这个特点来完成的。1逆变灭磁步骤：（1）选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；（2）启动机组，投入励磁并起励建压，增磁，使同步发电机进入空载额定运行；（3）按下“灭磁”按钮，灭磁指示灯亮，发电机执行逆变灭磁命令，注意观察励磁电流表和励磁电压表的变化以及励磁电压波形的变化。2跳灭磁开关灭磁实验步骤：（1）选择微机自并励励磁方式或者“微机它励”方式，励磁控制方式采用恒UF；（2）启动机组，投入励磁并起励建压，同步发电机进入空载稳定运行；（3）直接按下“励磁开关”绿色按钮跳开励磁开关，注意观察励磁电流表和励磁电压表的变化。以上试验也可在它励励磁方式下进行。（五）伏赫限制实验单元接线的大型同步发电机解列运行时，其机端电压有可能升得较高，而其频率有可能降得较低。如果其机端电压UF与频率f的比值B=UF/f过高，则同步发电机及其主变压器的铁芯就会饱和，使空载激磁电流加大，造成发电机和主变过热。因此有必要对UF/f加以限制。伏赫限制器工作原理就是：根据整定的最大允许伏赫比Bmax和当前频率，计算出当前允许的最高电压UFh=Bmax*f，将其与电压给定值Ug比较，取二者中较小值作为计算电压偏差的基准Ub，由此调节的结果必然是发电机电压UFUFh。伏赫限制器在解列运行时投入，并网后退出。实验步骤：（1）选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；（2）启动机组，投入励磁起励建压，发电机稳定运行在空载额定以上；（3）逆时针旋转原动机调速旋钮，使机组从额定转速下降，从50Hz44Hz；（4）每间隔1Hz记录发电机电压随频率变化的关系数据；（5）根据试验数据描出电压与频率的关系曲线，并计算设定的Bmax值（用限制动作后的数据计算，伏赫限制指示灯亮表示伏赫限制动作）。做本实验时先增磁到一个比较高的机端电压后再慢慢减速。表2-10发电机频率f50Hz49 Hz48 Hz47 Hz46 Hz45 Hz44 Hz机端电压UF408（六）同步发电机强励实验强励是励磁控制系统基本功能之一，当电力系统由于某种原因出现短时低压时，励磁系统应以足够快的速度提供足够高的励磁电流顶值，借以提高电力系统暂态稳定性和改进电力系统运行条件。在并网时，模拟单相接地和两相间短路故障能够观察强励过程。实验步骤：（1）选择“微机自励”励磁方式，励磁控制方式采用“恒UF”；（2）启动机组，满足条件后并网；（3）在发电机有功和无功输出为50额定负载时，进行单相接地和两相间短路实验，注意观察发电机端电压和励磁电流、励磁电压的变化情况；观察强励时的励磁电压波形；方 式电 流 值类型表2-11自 励它 励单相接地短路两相间短路单相接地短路两相间短路励磁电流最大值发电机电流最大值（4）采用它励励磁方式，重复（1）（2），并完成后面的思考题。（七）欠励限制实验欠励限制器的作用是用来防止发电机因励磁电流过度减小而引起失步或因机组过度进相引起定子端部过热。欠励限制器的任务是：确保机组在并网运行时，将发电机的功率运行点(P、Q)限制在欠励限制曲线上方。欠励限制器的工作原理：根据给定的欠励限制方程和当前有功功率P计算出对应的无功功率下限：Qmin=aP+b。将Qmin与当前Q比较，若：QminQ，欠励限制器动作，自动增加无功输出，使QminQ。 实验步骤：（1）选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；（2）启动机组，投入励磁；（3）满足条件后并网；（4）调节有功功率输出分别为0，50%，100%的额定负载，用减小励磁电流(按“减磁”按钮)或升高系统电压的方法使发电机进相运行，直到欠励限制器动作（欠励限制指示灯亮），记下此时的有功P和无功Q；（5）根据试验数据作出欠励限制线P=f(Q)，并计算出该直线的斜率和截距；如果减磁到失步时还不能使欠励限制动作时能够用提高系统电压来实现。 表2-12发电机有功功率P欠励限制动作时的Q值零功率50%额定有功100%额定有功PQ（八）调差实验1调差系数的测定在微机励磁调节器中使用的调差公式为（按标么值计算）UB=UgKQ*Q，它是将无功功率的一部分叠加到电压给定值上（模拟式励磁调节器一般是将无功电流的一部分叠加在电压测量值上，效果等同）。实验步骤：（1）选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；（2）启动机组，投入励磁；（3）满足条件后并网，稳定运行；（4）用降低系统电压的方法以增加发电机无功输出，记录一系列 UF、Q数据；（5）作出调节特性曲线，并计算出调差系数。表2-13发电机机端电压UF发电机无功输出Q123452零调差实验设置调差系数0，实验步骤同1。用降低系统电压的方法以增加发电机无功输出，记录一系列 UF、Q数据，作出调节特性曲线。QUFO3正调差实验设置调差系数4%，实验步骤同1。用降低系统电压的方法以增加发电机无功输出，记录一系列 UF、Q数据，作出调节特性曲线。4负调差实验设置调差系数-4%，实验步骤同1。用降低系统电压的方法以增加发电机无功输出，记录一系列 UF、Q数据，作出调节特性曲线。表2-14K=0K=+4%K=-4%UFQUFQUFQ（九）过励磁限制实验发电机励磁电流超过额定励磁电流1.1倍称为过励。励磁电流在1.1倍以下允许长期运行，1.12.0之间按反时限原则延时动作，限制励磁电流到1.1倍以上，2.0倍以下，瞬时动作限制励磁电流在2.0倍以上。过励限制指示灯在过励限制动作时亮。实验步骤：(1) 选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；(2) 启动机组，投入励磁；(3) 用降低额定励磁电流定值的方法模拟励磁电流过励，此时限制器将按反时限特性延时动作，记录励磁电流值和延时时间，观察过励限制器动作过程；(4) 描出励磁限制特性曲线，；1.11.21.31.41.51.61.71.81.9I/Iet2.0(5) 做本实验时需要改变过流整定值。表2-15 额定电流整定值Ie=_励磁电流实际值I（A）过励倍数(I/Ie)延时时间(t)（s）1.641.1/1.801.2501.951.3402.11.4302.251.5252.401.6202.701.7103.001.80（十）PSS实验PSS（电力系统稳定器）的主要作用是抑制系统的低频振荡。它的投入对提高电力系统的动态稳定性有非常重要的意义。实验步骤：（1）选择“微机自励”励磁方式或者“微机它励”方式，励磁控制方式采用“恒UF”；（2）启动机组，投入励磁；（3）满足条件后并网，稳定运行；（4）在不投入PSS的条件下，增加发电机有功输出，直到系统开始振荡，记下此时的机端电压、有功输出和功角（由频闪等功角指示器读数）；（5）在投入PSS的条件下，增加发电机有功输出，直到系统开始振荡，记下此时的机端电压、有功输出和功角；（6）比较PSS投和不投两种情况下的功率极限和功角极限有何不同。表2-16单回输电线PSS投PSS不投机端电压 UF发电机有功 P功角 （十一）停机灭磁发电机解列后，逆时针旋转原动机调速旋钮停机，励磁调节器在转速下降到43HZ以下时自动进行逆变灭磁。待机组停稳，断开原动机开关，跳开励磁和线路等开关，切除操作电源总开关。四、实验报告要求1 分析比较各种励磁方式和各种控制方式对电力系统安全运行的影响。2 比较各项的实验数据，分析其产生的原因。3 分析励磁调节器、空载实验的各项测试结果。4 分析励磁调节器、负载实验的各项测试结果。五、思考题1三相可控桥对触发脉冲有什么要求？2为什么在恒方式下，必须手动“增磁”才能起励建压？3比较恒UF方式起励、恒IL方式起励和恒方式起励有何不同？4逆变灭磁与跳励磁开关灭磁主要有什么区别？5为什么在并网时不需要伏赫限制？6比较在它励方式下强励与在自并励下强励有什么区别？7比较在它励方式下逆变灭磁与在自并励下逆变灭磁有什么差别？8比较单回线路和双回线路有功功率与功角的关系有何变化，线路电压降落与无功功率的关系有何不同？9比较四种运行方式：恒UF、恒IL、恒Q和恒的特点，说说她们各适合在何种场合应用？对电力系统运行而言，哪一种运行方式最好？试就电压质量，无功负荷平衡，电力系统稳定等方面进行比较。3.1复杂电力系统稳定运行方式分析实验（三）电力系统暂态稳定实验 1、短路对电力系统暂态稳定的影响 2、提高暂态稳定的措施实验 3、异步运行和再同步的研究3.1.1实验目的1掌握发电机励磁系统工作原理及其调整方法；2掌握同步发电机并列运行条件及起励建压、并网、解列和停机的操作；3掌握实验条件下发电机组网构成复杂电力系统的方法；4复杂电力系统稳定运行方式下的潮流分布。3.1.2原理说明1同步发电机励磁系统工作原理在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。图1为调速系统的原理结构示意图，图2为励磁系统的原理结构示意图。图1 调速系统原理结构示意图 图2 励磁系统的原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。发电机出口的三相电压信号送入电量采集模块1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经485通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块2，信号被处理后，计算结果经485通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。2同步发电机自动准同期工作原理早期的准同期装置是利用脉动电压这一特性进行工作的。所谓脉动电压是指待并发电机的电压Ug和系统电压US之间的电压差，一般见Ud来表示。发电机电压和系统电压的瞬时值，可用下式表示： 3.1.2-1 3.1.2-2式中：Ug.m、Us.m为发电机和系统电压的幅值；1 、2为发电机电压和系统电压的初相。设，从式3-3-1-1和3-3-1-2可得脉动电压： 3.1.2-3若初始相角，则式3-3-1-3可简化为: 3.1.2-4脉动电压ud随时间变化的轨迹示于图3.1.2-1。令为脉动电压ud的幅值，则 3-3-1-5令d= g-s，式中d为滑差角速度，则 3-3-1-6图3.1.2-1 脉动电压变化轨迹关于脉动电压的概念还能够用相量来描述。图3.1.2-2是滑差电压相量图。图中用g和s表示发电机电压和系统电压的相量，当d不等于零时，g和s之间的相角差（滑差）=dt，将随时间t不断改变。假定以s为参考相量保持不动，则g将以角速度d作逆时针旋转。因而脉动电压d的瞬时值也在不断变化。图3.1.2-2 脉动电压相量图脉动电压不但反映Ug和Us的相角差特性，而且与它们的幅值有关，因此能够利用自动装置检测滑差电压，判断准同期并网条件，完成发电机组的准同期并网操作。因此研究滑差电压的特性是非常必要的。图3.1.2- 3 自动准同期并列装置的原理框图自动准同期并列装置设置与半自动准同期并列装置相比，增加了频差调节和压差调节功能，自动化程度大大提高。微机准同期装置的均频调节功能，主要实现滑差方向的检测以及调整脉冲展宽，向发电机组的调速机构发出准确的调速信号，使发电机组与系统间尽快满足允许并列的要求。微机准同期装置的均压调节功能，主要实现压差方向的检测以及调整脉冲展宽，向发电机的励磁系统发出准确的调压信号，使发电机组与系统间尽快满足允许并列的要求。此过程中要考虑励磁系统的时间常数，电压升降平稳后，再进行一次均压控制，以使压差达到较小的数值，更有利于平稳地进行并列。3电力系统潮流分析原理潮流计算是研究和分析电力系统的基础。它主要包括以下内容：（1）电流和功率分布计算。（2）电压损耗和各节点电压计算。（3）功率损耗计算。无论进行电力系统的规划设计，还是对各种运行状态的研究分析，都须进行潮流计算。电力系统日常运行的潮流计算其实是对运行方式的调整从而制定合理的运行方式。潮流计算的方法有手算的解析计算法和电子计算机计算法。在本实验平台中经过模拟电力系统运行结构取得各中原始数据，可根据线路形式以及参数初步进行潮流计算分析。但可能系统中一些设备原器件的非线性，造成理论计算和实际运行数据不符合，但基本在误差范围以内的，可作为全面分析实验中各中现象的理论依据。电力系统潮流控制，包含有功潮流控制和无功潮流控制。电力网络中，各种结构都有自身的特点，因此潮流控制对电力系统安全与稳定、电力系统经济运行均具有重要意义。THLDK-2电力系统监控实验平台上，根据电力网络中典型潮流结构特点，提供了7种网络结构进行分析。实验过程中，构建一个电力网络，增加或减少某些机组的有功出力和无功出力，在保持系统各节点电压在允许范围内的前提下，改变系统支路的有功潮流和无功潮流。能够研究某一单一网络结构，或者多中网络结构的互相变化，观察电力系统潮流的变化。实验过程中，要运行“THLDK-2电力系统监控及运行管理系统”上位机软件，完成各种潮流分布中功率数值和方向变化，各母线电压的变化，最后数打印各中数据和图形，加以分析。在本实验平台上，实验人员要首先分析并熟悉各种网络结构的特点，了解可能出现的变化规律，然后在实验中潮流控制时，各发电机的功率应该缓慢调节，待系统稳定后，再进行下一步调整，还应整体把握各发电机的出力，以及各母线电压的变化，始终保证整个网络的稳定安全运行。注意：实验过程中调节功率时，务必保证监控台上线路中的电流不超过5A！潮流分析实验中，如果1#发电机与2#发电机的出口母线，经过断路器QF1连通，或者，3#发电机与4#发电机的出口母线经过断路器QF6连通，则1#、2#、3#和4#发电机的调差系数设置为+10，这样并列运行的机组才能合理分配无功功率，保证系统稳定运行。注意：为保证发电机的输出电压不超过额定值允许范围，本实验中，可经过适量降低无穷大系统电压，增加发电机的无功功率输出。3.1.3实验内容与
