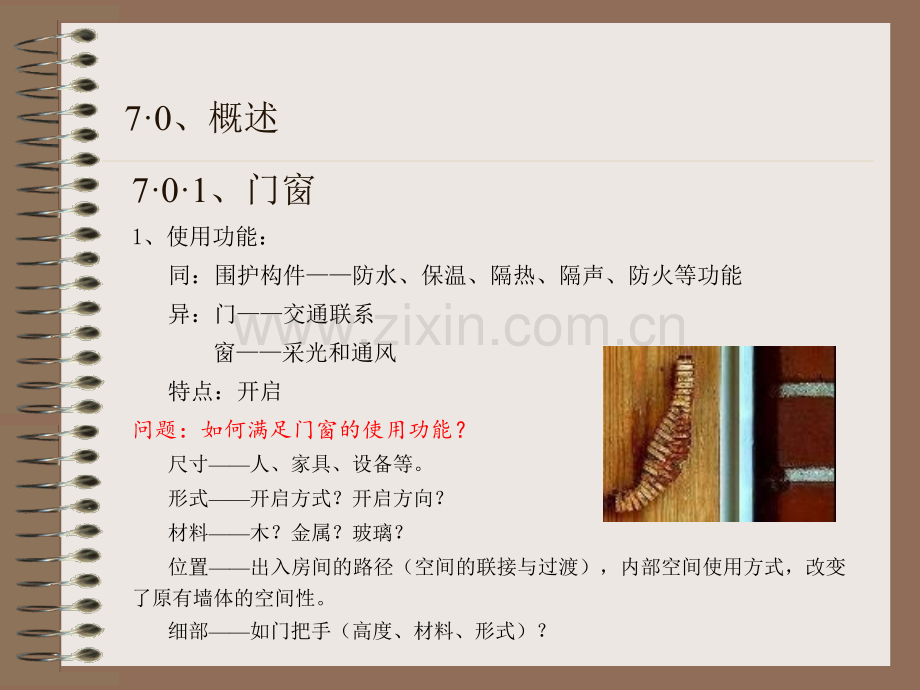

教学安排一、讲课1、概述2、门窗的形式与尺度3、木门（窗）构造4、铝合金及彩板门窗5、塑料门窗6、建筑遮阳与建筑形象二、设计1、教室门窗的构造分析和测绘（至少1个立面图，两个剖面图，比例1:20）。2、结合建筑设计课题进行门窗细部设计（制作概念模型、图纸，比例1:20）。三、思考1、调研兴隆山校园内各类建筑的门窗材料、形式，使用效果怎样？说明理由。如果存在不便，提出改进方案和技术措施。2、探讨建筑外部形态、内部空间与门窗的关系。701、门窗1、使用功能：同：围护构件防水、保温、隔热、隔声、防火等功能异：门交通联系窗采光和通风特点：开启问题：如何满足门窗的使用功能？尺寸人、家具、设备等。形式开启方式？开启方向？材料木？金属？玻璃？位置出入房间的路径（空间的联接与过渡），内部空间使用方式，改变了原有墙体的空间性。细部如门把手（高度、材料、形式）？70、概述窗：尺寸、形式、材料?在什么位置设置窗洞?采光基本要求外，由进入的光线达到你想得到特殊感觉的位置来定。安排窗洞的所有可能方式，选择你认为最好的，陈述理由。真的知道为什么要造窗户吗?我们今天从根本上说还需要窗吗?回答“窗”的意义。斯坦普利亚基金会(StampaliaFoundation)CarloScarpa“做”节点。施工包括了无数创造性的思考，与体力劳动者的讨论，打通知识交流途径，不是工人把图纸付诸实现的过程。这样，他的建筑语言随着工程的进展也得到了实现和升华。窗光宗教2、观景景观观景窗含西岭千秋雪，门泊东吴万里船。杜甫绝句景观玉楼珠阁不独栖，金窗绣户长相见。李白双燕离扬州瘦西湖钓鱼台让努维尔阿拉伯世界研究中心3、门窗的文化内涵702、门窗的设计要求1 1、建筑使用要求、建筑使用要求托儿所、幼儿园建筑设计规范托儿所、幼儿园建筑设计规范 JGJ 39-87严寒、寒冷地区主体建筑的主要出入口应设挡风门斗，其双层门中心距离不应小于1.6m。幼儿经常出入的门应符合下列规定：在距地0.601.20m高度内，不应装易碎玻璃。在距地0.70m处，宜加设幼儿专用拉手。门的双面均宜平滑、无棱角。不应设置门坎和弹簧门。外门宜设纱门。安全、人体工程学（人体尺度）、舒适安全、人体工程学（人体尺度）、舒适门斗：在建筑物出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。702、门窗的设计要求2、材料与技术3、经济4、规范标准病房门净宽不得小于1.10m，门扇应设观察窗。天然（木、竹、石等）和人工（金属、玻璃、塑料等）材料71门窗的形式与尺度711门的形式与尺度一、门的形式一、门的形式（开启方式）1、平开门定义：水平开启的门，它的饺链装于门扇的一侧与门框相连。分类：单、双；内、外。特点：构造简单，开启灵活，制作简便，易于维修。适用范围：建筑中最常见、使用最广泛的门。2、弹簧门定义：水平开启的门、弹簧饺链。分类：单、双。特点：保持关闭。注意：避免碰撞，通透、安全。适用范围：广泛用于商店、学校、医院、办公和商业大厦。3、推拉门、推拉门定义：门扇沿轨道向左右滑行。分类：单、双；上挂式、下滑式。特点：不占空间；受力合理，不易变形；关闭时难于严密；构造较复杂。适用范围：民用建筑中，用于分隔内部空间；工业建筑中常用作仓库和车间大门。4、折叠门、折叠门定义：侧挂式侧挂式折叠门与平开门相似，只是门扇之间用铰链相连；推拉式推拉式折叠门与推拉门相似，在门顶或门底装滑轮及导向装置，每扇门之间连以铰链。特点：占空间少，构造较复杂。适用范围：公共建筑或住宅中灵活分隔空间。5、转门定义：是由两个固定的弧形门套和垂直旋转的门扇构成。分类：门扇可分为三扇或四扇。普通转门、旋转自动门。特点：隔绝室外气流有一定作用,构造复杂，造价高。适用范围：寒冷地区外门。不能作为疏散门。6、其他卷帘门。上翻门。自动门（推拉）。特殊用途：防火门、安全（疏散）、隔声门、保温门、冷藏门、屏蔽门、放射线门。住宅户门设计要求将保温、防盗、防火、隔声等几种功能集于一门。二、门的尺度1、门作为交通疏散，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合现行建筑模数协调统一标准的规定。2、门洞的高度：门洞的高度：民用建筑门的高度一般不宜小于2100mm。如门设有亮子时门洞高度一般为24003000mm。公共建筑大门高度可视需要适当提高。3、门洞的宽度：门洞的宽度：单扇门为7001000mm，双扇门为12001800mm。4、门洞的深度门洞的深度 住宅建筑门洞最小尺寸住宅建筑门洞最小尺寸注：1、表中门洞高度不包括门上亮子高度。2、洞口两侧地面有高低差时，以高地面为起算高度。民用建筑设计通则民用建筑设计通则 GB 5035220056 610104 4 门的设置应符合下列规定门的设置应符合下列规定：1、外门构造应开启方便，坚固耐用；2、手动开启的大门扇应有制动装置，推拉门应有防脱轨的措施；3、双面弹簧门应在可视高度部分装透明安全玻璃；4、旋转门、电动门、卷帘门和大型门的邻近应另设平开疏散门，或在门上设疏散门；5、开向疏散走道及楼梯间的门扇开足时，不应影响走道及楼梯平台的疏散宽度；6、全玻璃门应选用安全玻璃或采取防护措施，并应设防撞提示标志；7、门的开启不应跨越变形缝。712窗的形式与尺度一、窗的形式一、窗的形式（开启方式）1、平开窗、平开窗定义：铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。分类：单、双；内、外。特点：构造简单，开启灵活，制作简便，易于维修。适用范围：建筑中最常见、使用最广泛的门。2、固定窗、固定窗定义：无窗扇、不能开启的窗。特点：关闭。可供采光和跳望之用，不能通风。构造简单，密闭性好适用范围：多与门亮子和开启窗配合使用。3、悬（旋）窗、悬（旋）窗（1）上悬窗定义：铰链安装窗的上框。特点：外开防雨好，通风不好。适用范围：多采用作外门和窗上的亮子。高层建筑的玻璃幕墙。（2）下悬窗定义：铰链安装窗的下框。特点：外开防雨差。适用范围：多用作内门的亮子。室内高窗。（3）中悬窗定义：铰链安装窗的边框。特点：构造简单，防雨、通风好。适用范围：常用作大空间建筑的高侧窗。上下悬窗联动，也可用于外窗或用于靠外廊的窗。（4）立转窗定义：铰链安装窗的上下框。特点：引风效果好，防雨差、密封性差。适用范围：低侧窗。二、窗的尺度二、窗的尺度 1、通常是指窗洞的洞口的标志尺寸。2、窗的尺度主要取决于（1）房间的采光通风窗地比或玻地比天然采光的客房间，其采光窗洞口面积与地面面积之比不应小于18。（2）材料与构造做法木窗木窗平开窗：窗扇高度为8001200mm，宽度500mm悬窗：上下悬窗窗扇高度为300600mm，中悬窗窗扇高l200mm，宽度1000mm推拉窗：高宽均1500mm铝合金铝合金平开窗：窗扇高度1400mm，宽度600mm推拉窗：窗扇高度2000mm，宽度l000mm（3）符合现行建筑模数协调统一标准的规定：第第2.3.1条条水平基本模数1M至20M的数列，应主要用于门窗洞口和构配件截面等处。第第2.3.2条条竖向基本模数1M至36M的数列，应主要用于建筑物的层高、门窗洞口和构配件截面等处。民用建筑设计通则民用建筑设计通则 GB 5035220056103 窗的设置应符合下列规定：窗的设置应符合下列规定：1、窗扇的开启形式应方便使用，安全和易于维修、清洗；2、当采用外开窗时应加强牢固窗扇的措施；3、开向公共走道的窗扇，其底面高度不应低于2m；4、临空的窗台低于0.80m时，应采取防护措施，防护高度由楼地面起计算不应低于0.80m；5、防火墙上必须开设窗洞时，应按防火规范设置；6、天窗应采用防破碎伤人的透光材料；7、天窗应有防冷凝水产生或引泄冷凝水的措施；8、天窗应便于开启、关闭、固定、防渗水，并方便清洗。注：1、住宅窗台低于0.90m时，应采取防护措施；2、低窗台、凸窗等下部有能上人站立的宽窗台面时，贴窗护栏或固定窗的防护高度应从窗台面起计算。72、木门构造721、平开门的组成、平开门的组成 门框、门扇、亮子、五金零件及其附件组成。亮子又称腰头窗,在门上方,为辅助采光和通风之用,有平开窗、固定窗及上中下悬窗几种。五金零件一般有铰链、插销、门锁、拉手、门碰头等。附件有贴脸板、筒子板等。722、门框1、门框的组成2、门框的断面形式与尺寸（1）门的类型和层数平开门、弹簧门；单层、双层（2 2）密闭）密闭 裁口宽度要比门扇厚度大12mm，以利于安装和门扇开启。裁口深度一般810mm。通常在门框上做裁口，也可钉小木条形成裁口（钉口）以减少对门框木料的削弱。回风槽、盖口、双裁口。密封条。（3）尺寸 榫卯连接、制作加工损耗（23mm）。（4）防腐、防变形 防腐处理。措施：靠墙一侧涂刷防腐材料，如沥青等。门框靠墙一面易受潮变形,有时会在该面开12道背槽，以免产生翘曲变形 利于门框嵌固（5）与装饰层连接 靠墙一侧的门框内外二角做灰口。3、门框的安装方式塞口塞口在墙砌好后再安装门框框与墙间的缝隙较大 宽度应比门框大2030mm 高度比门框大1020mm 缝隙需用沥青麻丝嵌填门洞两侧砖墙每隔500600mm预埋木砖或预留缺口,以便用圆钉或水泥砂浆将门框固定立口立口先立门框，然后砌墙框与墙的结合紧密砌墙过程中即可将门框固定（门框上设羊角，木拉砖或铁脚），但是立樘与砌墙工序交叉,施工不便4、门框安装门框安装可在墙的中间或与墙的一边平。一般多与开启方向一侧平齐,尽可能使门扇开启时贴近墙面。门框四周的抹灰极易开裂脱落,因此在门框与墙结合处应做贴脸板和木压条盖缝。5、门框在墙中的位置门框在墙中的位置问题：1、塞口施工过程2、墙体和门框缝隙处理措施
