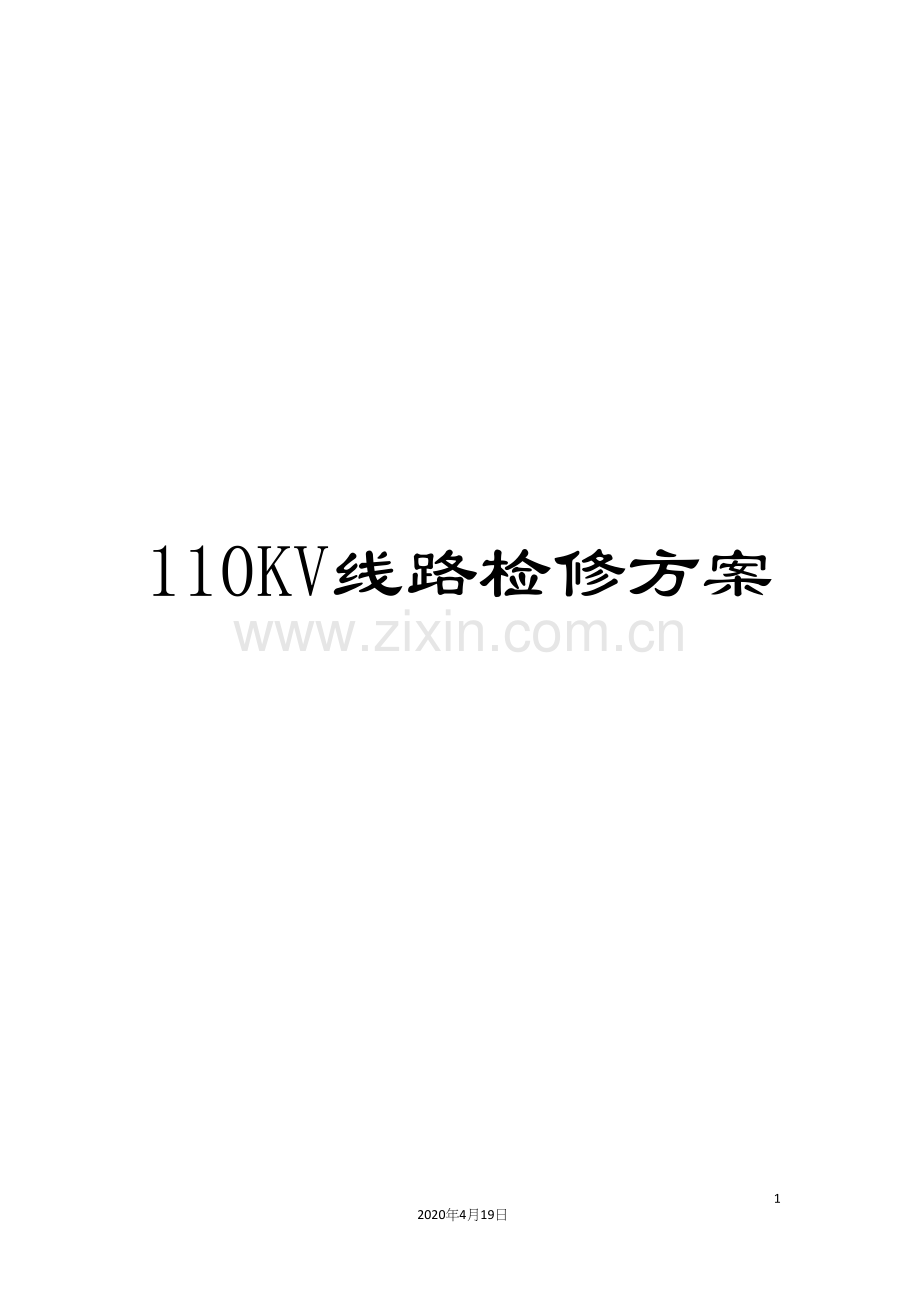

110KV线路检修方案.docx

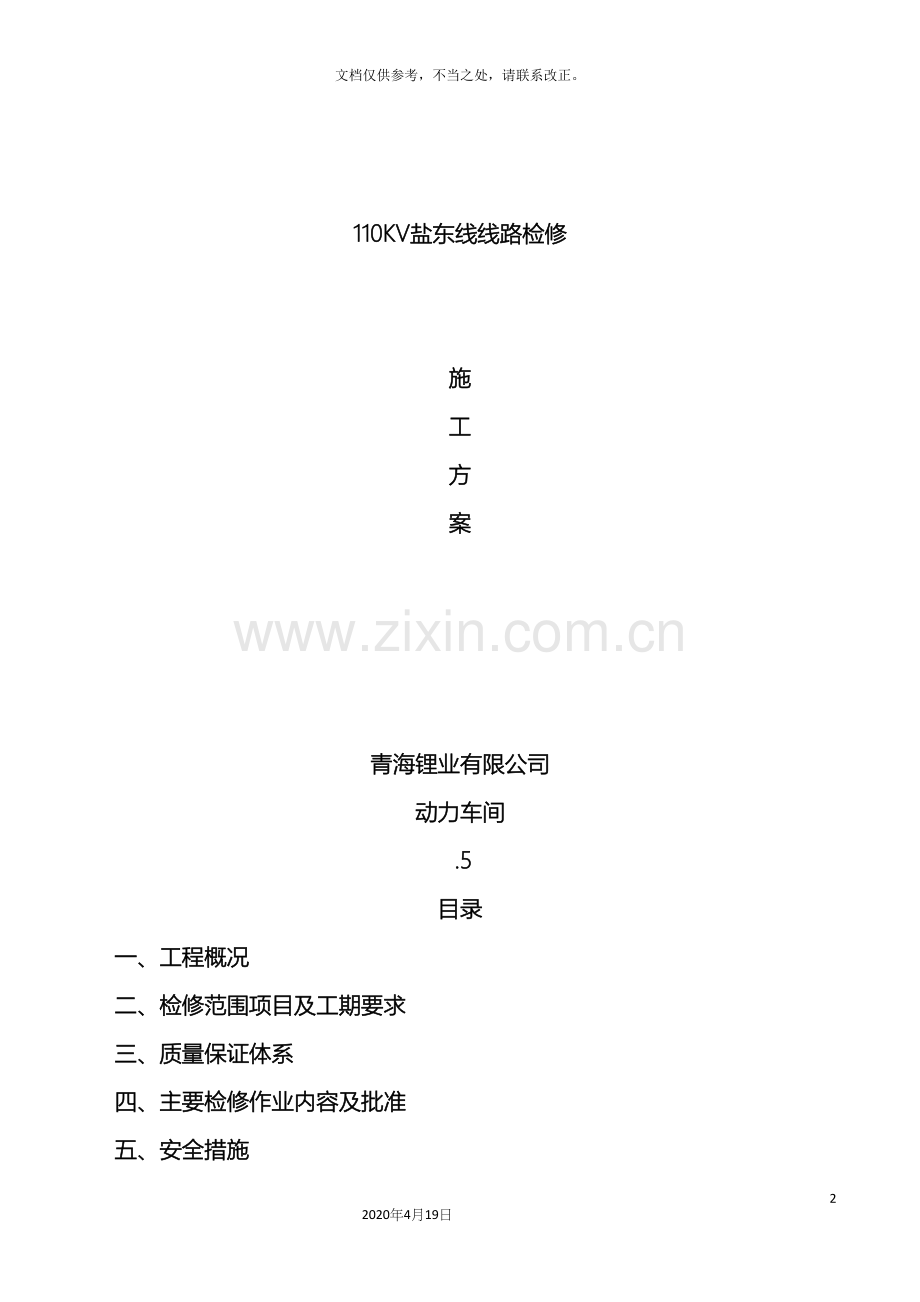

110KV线路检修方案202020年4月19日文档仅供参考，不当之处，请联系改正。110KV盐东线线路检修施工方案青海锂业有限公司动力车间 .5目录一、工程概况 二、检修范围项目及工期要求三、质量保证体系 四、主要检修作业内容及批准 五、安全措施 六、作业程序 七、检修时间一、工程概况 本工程为110KV输电线路，首端为330KV锡铁山变电站，末端为东台110KV变电站。线路总长138.5Km共有杆塔655基。本线路经过均为荒地无人区环境气候恶劣，跨越公路2次，跨越10kv线路1次，跨越110KV线路1次。由本月对110kV盐东线线路、金具、塔基、拉线等进行巡视发现多处隐患，为确保110kV线路的安全运行，需对110kV盐东线线路及110kV盐东线设施进行检修。二、检修范围项目及工期要求1、检修范围：1#655#杆塔经巡线发现隐患处进行检修、消缺。 2、工期： #月 3 日# 三、质量保证体系1.落实质量工作责任制成立现场质量管理组织设质检员。 2.执行工程技术各级交底制度从技术上保证工程质量。 3.各施工队和各个工作岗位应严格执行施工指导书和相关的作业规程。 4.严格执行工程质量的三检制度实现质量追踪制度施工单位负责到保修期结束。 四、主要检修作业内容及标准1.1、检修及验收的标准、要求： 1、电力设备雷击保护导则 GB7450 2、110 - 500kV架空送电线路施工及验收规范 GB50233- 3、电调 138号“防止电力生产重大事故的二十五项重点要求”继电保护实施细则 4、国家电网公司十八项电网重大反事故措施 (试行) 5、电业安全工作规程 DL 408 6、电业安全作业规程 中国华能集团公司 颁布 7、上述标准按最新版本执行，当标准之间有矛盾时按高标准执行1.2现场勘察检修现场勘查记录现场勘察负责人勘察时间工作地点工作任务现场勘察要求1、进行电力线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的检修作业，施工、检修单位应根据工作任务组织现场勘察，并做好记录。2、现场勘察应查看现场施工（检修）作业需停电的范围、保留的带电部位和作业现场的条件、环境及其它危险点等3、根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导（总工程师）批准后执行。 现场勘察记录现场危险点及预控措施备注1.3作业内容及标准线路检修作业内容及标准序号作业内容作业步骤及标准1杆塔本体紧固杆塔各部螺栓，对杆塔构件、横担等铁件锈蚀现象进行防腐处理。拆除杆塔上异物。2绝缘部分1、检查绝缘子表面污秽情况，对合成绝缘子有破损、裂纹、闪络现象；伞裙有变形、裂纹进行更换。 2、弹簧肖、开口肖脱出或脱落进行安装，导线、地线、绝缘子串上的各种金具锈蚀严重进行更换。3、绝缘子串顺线路方向倾斜大于5时，进行调整。3拉线及塔杆基础1、杆塔基础有沉陷、裂纹、损伤、下沉或上拔现象，杆塔基础周围有取土现象，基础有冲刷现象。进行回填。 2、拉线UT防盗帽被盗、拉线松弛、进行安装和调整。4接地装置1、接地极连接不牢固的进行紧固。 2、：接地极外露，锈蚀严重进行防腐后埋入地下。 5导地线1、导线上有异物悬挂进行拆除。 2、导地线在线夹内有滑动，导、地线金具有变形，无螺帽、肖子脱落进行紧固和更换。3、用测高仪测量导、地线驰度的变化情况，对弛度较大不符合规程要求的进行调整。6附件及其它1、防震器有滑跑离位、偏斜、进行调整。 2、均压环锈蚀及螺栓松动、偏斜、断裂进行更换。 7线路标志1、杆塔上线路双重编号不齐全或不醒目进行更换。 2、线路警示牌、标志牌规范不统一，悬挂位置及高度不统一，悬挂不牢固、整齐、方向不统一进行调整或更换。1.4消缺记录线路检修消缺记录序号缺陷内容消除人员1.5检修前的准备序号内容标准1确定作业项目熟悉检修线路铁塔及电杆段交叉跨越、缺陷情况，地形状况等。查阅有关图纸资料，导线规格，绝缘子规格，根据导线的荷载，确定使用工具的型号、材料等。2编制作业指导书简洁、实用、可操作性强。3工器具材料准备工器具必须完好无损，转动灵活，制动灵敏。材料应充分齐全。 4组织现场作业人员提前2-3天学习作业指导书掌握整个操作程序，理解工作任务及操作中的危险点及安全控制措施5作业现场的基本条件作业现场的生产条件和安全设施等应符合有关标规范的要求，工作人员的劳动防护用品应合格。 经常有人工作的场所及施工车辆上谊配备急救箱，存放急救药品，并应指定专人经常检查、补充或更换。现场使用的安全工器具应合格并符合有关要求。 各类人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。1.6人员要求线路检修对工作人员要求序号内容1精神状态应良好。2作业人员身体检查合格经医师鉴定，无妨碍工作的病症。3具备必要的电气知识和业务技能，具备一定的专业素质和操作技能；安规考试合格。4具备必要的安全生产知识。5新参加电气工作人员、实习人员和临时参加劳动的人员（管理人员和临时工），应经过安全知识教育后，方可下现场参加指定的工作，而且不得单独工作。6设备检修是架空输电线路生产管理的一项主要内容之一，运行维护和检修人员必须加强设备检修管理，认真做好检修工作，使输电线路处于健康状态。7设备检修，包括“检查、修理”两项内容。检修应坚持“应修必修，修必修好”的原则，根据运行巡视、检测和在线监测等发现的设备缺陷和各类异常，进行分析、归纳、总结，及时安排线路设备的计划停电检修或带电检修，并逐步过渡到状态检修。8设备检修，应优先采用性能优良的材料，先进的工艺、方法和检修工器具，努力提高检修质量，缩短检修工期，确保检修工作安全，以延长使用寿命和提高安全运行水平。五、安全措施1、危险点分析线路检修危险点分析序号内容1登杆塔及杆塔上作业时违反安规进行操作，可能引起高空坠落。 2工作地段两端及有可能送电到停电线路的分支线,未挂接地线；可能引起触电伤害。平行及邻近线路地段感应电伤人。3更换合成绝缘子未加装后备保护，承力工器具发生问题时引起导线脱落。4平行临近、交叉跨越段容易发生人员误登带电杆塔事故。5跨越10KV、低压线等线路时，低压线不停电易发生触电事故；跨越公路时，易发生交通事故6高空落物伤人。2、安全措施 线路检修应采取的安全措施序号内容1架空输电线路的施工工作，必须在良好的天气下进行，遇有雷、雨、雾、雪及六级以上大风天气，应停止在杆塔上进行检修工作。2在杆塔上工作，必须使用双保险安全带和戴安全帽。安全带系在牢固部件上而且位置合理，便于作业。在杆塔上作业转位时，不得失去安全带保护。携带绳索等物件攀登杆塔及转位过程中，应随时检查有无被其它物件相挂卡，监护人应随时纠正不安全动作。工作人员登杆全过程使用安全带。3检修前必须在工作地段两端分别验电、挂接地线，凡有可能送电到停电线路的分支线,也要挂接地线；在检修工作地段内的临近或交叉带电线路，若有感应电压反映在停电线路上时，应加挂一组接地线，同时,要注意在拆除接地线时，防止感应电触电。4工作负责人应有工作实践经验的人员担任，及时纠正现场工作人员的不安全动作。5所有工器具应定期试验，不合格的工具严禁带入工作现场。工器具在工作现场使用前应仔细检查其是否损坏、变形、失灵，发现卡涩、裂纹或机械强度降低等现象时，禁止使用。6工作人员登杆塔前必须核对线名、杆号，确认无误后方可登杆工作。7更换拉线时，必须打好临时拉线，杆塔上有人工作时，严禁调整或拆除拉线。8地面人员严禁在作业点垂直下方活动。塔上人员应防止落物伤人，使用的工具、材料应用绳索传递。9在变电站或线路中间某一段有两条以上相互靠近的平行或交叉线路时要求：1、每基杆塔都应有双重名称；2、经核对停电检修线路的双重名称无误；严明线路确已停电并挂好接地线后，工作负责人方可宣布开始工作。3、在该段线路上工作，登杆塔时要核对停电检修线路的双重名称无误，并设专人监护，以防误登有电线路杆塔。10在同杆塔架设的多回路线路中，部分线路停电检修，应在工作人员对带电导线保持最小距离不小于10kV0.7米、35kV1米110kV1.5米的安全距离时，才能进行。严禁在有同杆塔架设的10kV及以下线路带电情况下进行另一会、回线路的登杆塔停电检修工作。11遇有5级以上大风时，严禁在同杆塔多回路线路中进行部分线路停电检修工作。12工作票签发人和工作负责人对停电检修线路的称号应特别注意正确填写和检查。多回路中的线路都应正确填写和检查。多回线路中的每回线路都应填写双重名称（即线路双重名称和位置称号，位置称号指上线、中线和下线和面向线路杆塔好增加方向的左线或右线）。13工作负责人在接受许可开始工作命令时，应与工作许可人核对停电线路双重称号无误。如不符合或有任何疑问时，不得开始工作。14为了防止在同杆塔架设多回路线路中误登有电线路，还应采取以下措施：1、每基杆塔应设识别标记（色标、判别标志等）和双重名称；2、工作前应发给作业人员相对应线路的识别标记；3、经核对停电检修线路的识别标记和双重名称无误，验明线路却以停电并挂好接地线后，工作负责人方可发令开始工作；4；登杆塔和在杆塔上工作时，每基杆塔都应设专人监护。5、作业人员登杆塔前应核对停电检修线路的识别和双重称号，确实无误后方可进入停电线路侧横担。15在杆塔上进行工作时，不得进入带电侧的横担，或在该侧横担上放置任何物件。16绑线要在下面绕成小盘再带上杆塔使用，严禁在杆塔上卷绕或放开绑线。17在杆塔上使用的工具、材料应用绳索进行传递，严禁直接抛扔。18绝缘架空导线作业：架空绝缘导线不应视为绝缘设备，作业人员不得直接接触或接近。架空绝缘线路与裸导线线路停电作业的安全要求相同。19架空绝缘导线应在线路的适当位置，设立验电接地环或其它验电接地装置，以满足运行、检修工作的需要。20禁止工作人员穿越未停电接地会未采取停电隔离措施的绝缘导线进行工作。21在更换直线杆塔和耐长杆塔绝缘子串时，应加设钢丝绳和倒链作为后备保护，防止导线突然脱落，使用的钢丝绳直径和倒链吨位应符合和满足导线脱落时的拉力，使用前应检查钢丝绳有无破损，倒链转动应灵活、制动灵敏，严禁带缺陷使用。在跨越公路和带电线路时，工作前进行现场勘察，采取措施。工作前和运行管理单位联系，采取停电和封路，如不能停电和封路时，应搭设可靠的跨越架，派专人监护和专人看守。（35110kV输电线路于跨越10kV交叉跨越距离为3米）3、安全保证措施 1.安全管理目标 安全生产目标：杜绝人身死亡事故、重伤事故、重大机械设备责任事故、交通事故的发生，杜绝七种恶性事故的发生。 安全生产指标：负伤事故频率小于8，一般交通事故频率控制在0.001人次/千公里以下。 2.现场安全管理组织机构 建立以项目经理为安全第一责任人,以施工现场全员为主的安全组织机构,从行政领导,安全思想,安全技术、资源调配上为安全工作提供组织保证。 3.保证施工安全的技术措施 (1)所有物品运输必须绑扎牢固,以防在运输过程中因颠簸而滑动伤人。(2)搬运较大物件时,应统一指挥,步调一致,不得直接用肩抬扛。 (3)在无吊车情况下装卸大件时,应在车边垫以抱杆或木杠,用人力装上或卸下,并留以大绳缓缓施放,不允许直接推下。 (4)工地运输路况状较差,装运施工材料时,不应超载,以免造成车辆事故。 (5)两人以上在坑底开挖,使用锹、镐时应相互照应以防伤人。刨土时,应注意不使镐尖刨滑伤及自己。 (6)停电、验电、接地、悬挂标示牌和装设蔗栏。 (7)与工作人员在进行工作中正常活动范围的距离小于规定的设备。 (8)验电时，应使用相应电压等级而且合格的接触式验电器，在装设接地线或合接地刀闸处对各相分别验电。验电前，应先在有电设备上进行试验，确证验电器良好。 (9)装设接地线应由两人进行在配电装置上，接地线应装在该装置导电部分的规定地点，这些地点的油漆应刮去，并划有黑色标记。装设接地线应先接接地端后接导体端，接地线应接触良好连接可靠。 (10)悬挂标示牌和装设遮栏，如果线路上有人工作，应在线路断路器（开关）和隔离开关（刀闸）的操作把手上，均应悬挂“禁止合闸，线路有人工作！的标示牌。 (11) 施工用电设专人负责，对施工用电进行搭接，每天巡视查现场、查隐患。4、主要工器具、量具及防护用品（施工程中使用的机具）1. 质量保证资源配置表序号资源分类/项目单位数量控制时间1人力公司本部质量监督员人工程开工至验收移交2项目部质检员人工程开工至验收移交3物力经伟仪及塔尺花杆套工程开工至验收移交4接地摇表台工程开工至验收移交530M钢卷尺把工程开工至验收移交2.安监资源配置表序号资源分类/项目单位数量控制时间1人力公司本部安全监督员人工程开工至验收移交2项目部安全员人工程开工至验收移交3物力安全标志牌块工程开工至验收移交4全方位冲击安全带条工程开工至验收移交5施工临时接地线套工程开工至验收移交6速差防坠器个3.线路检修使用工器具序号名称型号/规格单位数量备注1抱箍 付2钢丝绳 根3大锤 把4铁丝 kg5断线钳 把6脚扣 付7安全带 付8接地线 组9绝缘手套 付10验电器 只11扳手 把12滑子绳 组13棕绳 根14手提绳 根15铁锨 把16镐 把17撬 根18倒链 台19手锤 把20刺轮扳手 把21线坠 个22测高仪 台23接地电阻测试仪 台24皮尺个25紧线器把线路检修使用材料序号名称规格/型号单位数量备注 1螺栓16、18、20、22条2钢芯铝绞线 Kg3镀锌钢绞线Kg4复合绝缘子只5耐张线夹个6悬垂线夹个7直角挂板个8U型环 个9球头个10铝包带K g11防震锤个12UT个13楔型线夹个14悬垂只15M销个16开口销个17急救箱个1存放急救药品六、作业程序1、开工序 号作业内容1工作负责人办理电力线路第一种工作票2调度通知检修线路已停电，并做好安全措施，许可现场工作能够开工3工作负责人立即组织全体工作人员带好安全帽在现场列队宣读工作票，交代工作任务、安全措施、注意事项，工作班成员明确后，进行签字。工作负责人发布开始工作的命令2、开工会线路检修的开工内容检修作业项目作业负责人日期参加人员开工会内容安全注意事项3、收工会 线路检修收工会内容检修作业项目作业负责人日期参加人员收工会内容安全注意事项4、 竣工线路检修竣工内容序号内 容负责人员签字1线路检修工作已按标准和要求检修完毕，线路检修完工。2申请验收。5、验收总结 线路检修验收总结序号检修总结1验收评价经过对线路的检修，和对各项检修项目的检查，符合检修规程和运行规程要求，验收合格，能够向调度汇报线路竣工恢复送电。2存在问题及处理意见6、其它零星工程项目 清理其它影响线路安全运行的杂物等。七、检修时间 具体检修时间由甲乙双方商讨决定，从330KV锡铁山变电站至110KV东台变电站，总长138.5公里，杆塔655基，进行检修。1.劳动力准备 本工程计划投入* *人，其中登高作业*人。为加强对项目的管理，公司派相关专业人员参加项目管理，以满足工地需要，我单位还剩余有充分的施工技术力量,只要本工程需要，将随时投入本工程施工。2、施工安全措施1、对甲方指定的线路及杆号进行检修，严禁检修人员未征得甲方现场调度及监督同意擅自停电检修，未经甲方同意不得擅自检修其它线路。2、检修前根据现场实际情况做好停电验电工作，编制安全可靠的检修次序，详细检修内容。3、进入检修区域严禁烟火，劳动护具上岗、穿静电服，并对检修人员进行安全教育，要求检修人员进行安全教育，要求检修人员掌握触电急救方法。4、严格按照检修规范措施操作，规范检修作业，确保安全无事故。5、严禁非电专业或无电器特种作业证人员检修作业。6、检修期间绝对服从甲方现场安全监督人员的指挥和管理。7、在检修过程中，不得有野蛮操作行为，不得破坏原有线路、金具、踏线自然地貌。8、分部分项检修完成后，由甲方现场监督、技术负责人和安全人员组织、监督现场清理工作，验收检修内容，做到检修无误，运行可靠安全。9、如发生安全事故，必须现场立即救助，并通知甲乙方现场安全监督人员，按照公司有关规定认真执行，安全应急反应程序。3、施工技术措施1、架空送电线路的检修1.1杆根基础周围无积水坑、水土流失塌方等现象。1.2检查杆塔斜度，拉线松紧程度，必要时必须调整。1.3电杆各金属部位应齐全，不得有变形，开焊，严重生锈。1.4线路名称及杆号应正确清晰。1.5有避雷线的线段，接地引下线应牢固完好，螺栓齐全灵活，接地电阻值不得大于30欧姆。2、导线和避雷线的检修2.1导线断股在运行许可范围内，可在破坏及断裂处补强。2.2导线线距应在设计值得5%以内。2.3根据弧垂的变动需要应调整导线和避雷线。2.4弧垂调整应以整个耐张段为单位进行，同一档距的所有导线弧垂应相同。2.5导线接头盒避雷线并购线夹不应有变色，发热，抽脱和严重锈蚀现象。2.6导线对地面，铁路及公路的最小距离不得低于下表范围，否则检修时应进行调整。
