人防高支模专家论证专项方案.doc

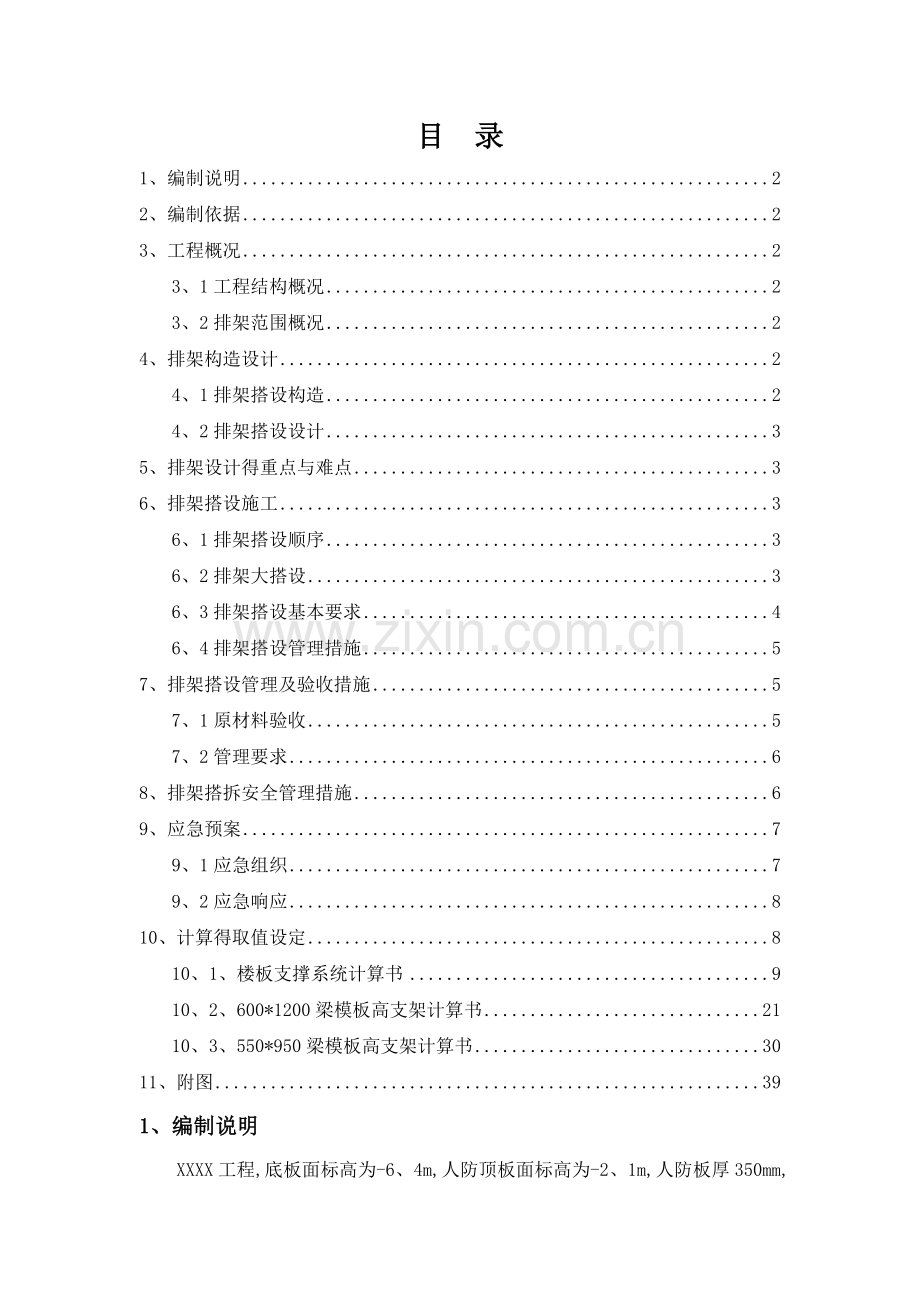

目 录1、编制说明22、编制依据23、工程概况23、1工程结构概况23、2排架范围概况24、排架构造设计24、1排架搭设构造24、2排架搭设设计35、排架设计得重点与难点36、排架搭设施工36、1排架搭设顺序36、2排架大搭设36、3排架搭设基本要求46、4排架搭设管理措施57、排架搭设管理及验收措施57、1原材料验收57、2管理要求68、排架搭拆安全管理措施69、应急预案79、1应急组织79、2应急响应810、计算得取值设定810、1、楼板支撑系统计算书910、2、600*1200梁模板高支架计算书2110、3、550*950梁模板高支架计算书3011、附图391、编制说明XXXX工程,底板面标高为-6、4m,人防顶板面标高为-2、1m,人防板厚350mm,梁截面:400*1500、600*1200、500*1200、300*1200、700*950、550*950,根据建设部建质(2009)87号文得相关规定,该施工内容得模板支撑工程需编制安全专项施工方案。为解决排架得搭设问题,确保施工安全,特编制本安全专项施工方案。2、编制依据2、1建筑施工模板安全技术规范(JGJ162-2008)2、2建筑结构荷载规范(GB5009-2012)2、3混凝土结构设计规范(GB50010-2010)2、4建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)2、5建筑施工安全检查标准(JGJ59-2011)3、工程概况3、1工程结构概况XXX地下车库包括人防工程、非人防工程二部分组成,建筑面积19944、97m2,其中人防面积:11020m2。地下一层。人防部分为钢筋砼框架结构,框架柱断面大部分为600600。框架梁断面为400*1500、600*1200、500*1200、300*1200、700*950、550*950。楼板厚度大部为350mm。3、2排架范围概况地下人防排架搭设在基础底板上,地库顶板厚350mm,底板配筋为18150双层双向。4、排架构造设计4、1排架搭设构造本工程所有得人防支架均采用483、2普通脚手钢管,排架搭设在已经施工完成得基础底板上。排架搭设时,搭设区域得结构强度均已达到设计强度。排架搭设区域标高为4、30m,考虑到板厚350mm,排架搭设高度为3、95m。4、2排架搭设设计楼板、梁板得模板系统采用传统得支模方式,底模在钢管横楞上铺设“二四”木料,然后铺设九夹板;梁侧模采用九夹板,“二四”木料做横向围檩,钢管做竖向围檩。板底得排架支撑系统采用统一方式,排架立柱按照800800得原则设计,排架步高按1、20m设计,设置纵横向水平牵杆;离地200设置扫地杆。排架东西向及南北向垂直剪刀撑按不大于6m设置一道。5、排架设计得重点与难点5、1搭设高度为3、95m,搭设高度较高。5、2搭设时得质量控制以及搭设过程中安全控制难度大。5、3由于排架搭设高度较高,达3、95m,梁截面较大如:400*1500、600*1200、500*1200、700*950,如何确保排架得稳定性至关重要。如何保证扣件得质量与抗滑力就是排架承载力与稳定性得关键。6、排架搭设施工6、1排架搭设顺序施工准备轴线、标高放测排架立柱防线立柱施工扫地杆施工设置纵横向水平牵杆立杆接高设置纵横向水平牵杆设置水平剪刀撑交替施工加设垂直剪刀撑。6、2排架大搭设6、2、1放线按照轴线控制网,由项目部得测量、关砌放出所有轴线,然后由专业分包队得关砌与木工翻样,按照排架立柱得间距,放出排架立柱线以及立杆得点位,由项目部得木翻与质量员进行复核,复核要求方可搭设排架。6、2、2排架立杆排架采用矩形布置,排架间距800,排架得步距为1200,其余梁底设一道立杆,所有梁跨方向立杆间距均为800,梁底纵横向水平杆除了与立杆得连接扣件外,再增加一个抗滑移扣件。排架立杆应竖直设置,每2m高度得垂直度允许偏差不得超过15mm。总高垂直度偏差不得大于架高得1/200。垂直度控制应由专业人负责,搭设前详细交底,搭设过程中跟踪检查,并配备相应数量得水平尺或拖线板,发现问题及时整改,确保立杆垂直度在允许偏差范围内。6、2、3纵横向水平牵杆排架必须设置纵横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处得立杆上。在排架高度内,按1、2米步高设置纵横向水平牵杆,水平牵杆得接头也采用对接,其接头也必须错位设置。6、2、4剪刀撑剪刀撑在三个方向进行设置,垂直剪刀撑得间距每6米设置一道,垂直剪刀撑与地面得夹角称45。6、2、5排架标高复核排架搭设完经班组自检合格后,由项目部得关砌、木翻、技术员对排架得标高进行复核,用水准仪从专用水准点引测至排架上进行复核。标高控制点沿柱头分别向上引测,并做好标记。6、2、6排架立柱得沉降观测由于对排架得要求较高,为了了解结构施工过程中得变形情况,在排架得边缘(内侧观测受立杆影响)设置沉降观测点;排架得沉降观测在排架结束时进行初读数,在模板钢筋绑扎完后观测一次,砼浇捣时跟踪观测,砼浇捣完成后连续观测三天,以了解排架得沉降情况;沉降观测得结果应及时反馈至技术部门,有异常情况时应及时停止砼浇捣,分析原因,并采取相应得加固措施。6、3排架搭设基本要求1)横平竖直,整齐清晰,平竖通顺,连接牢固,受荷安全,不变形,不摇晃。2)排架底部必须设置纵、横向扫地杆,扫地杆离地200mm。3)排架调节立杆对接部位均设双扣件,并增加一个抗滑扣件。扣件螺栓拧紧扭力矩值不应小于40N、m。4)剪刀撑得接头除顶层可以采用搭接外,其余各接头均必须采用对接扣件连接。剪刀撑应用旋转扣件固定在与之相交得小横杆得伸出端或立杆上,旋转扣件中心线距主节点得距离不应大于150mm。5)大横杆设于小横杆之上,在立杆内侧,采用直角扣件与立杆扣紧。大横杆对接扣件连接、对接应符合以下要求:对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨得跨中。6)纵横向杆得布置连接用直角扣件,相互位置应使力得传递保持中心受力。剪刀撑斜杆与地面夹角为4560之间,自下而上连续设置,搭接长度不小于100cm。最下部得斜杆与立杆得连接点离地面不大于50cm,脚手架各杆件相交伸出得端头,均应大于10cm,防止杆件滑脱。7)扣件安装,螺栓得扭力矩控制在4045N、m之间,最大不得超过59N、m,施工时派专人用扭力扳手定量检查验收。6、4排架搭设管理措施高支架搭设前,项目工程必须向施工员、安全员、木翻、质量员、主要施工操作人员进行详细交底。搭设完毕后,安全员组织,会同技术、木翻、施工、质量共同对排架进行验收,验收合格后方可进入下一步施工。7、排架搭设管理及验收措施7、1原材料验收1)必须对进入现场得钢管、扣件等配件进行验收,钢管应符合碳素结构钢(GB/T700)中Q235A钢材得有关规定,扣件应符合钢管脚手架扣件(GB15831)中得有关规定,并有质量合格证等证明材料。2)材料进行初进行数量核对外,还进行质量得检查,脚手管应该没有弯曲、变形与严重锈斑,对脚手管得厚度应加强检查,壁厚必须大于等于3、2mm以上;扣件抽样检查,并向作业人员讲清楚,扣件得重要性,在使用过程中要进行检查,严禁不合格得扣件用于排架中。3)钢管表面平直光滑,壁厚均匀,不应有裂缝、分层、毛刺、硬弯、电焊结疤,其表面应有防锈处理。4)扣件不得有裂纹、变形与螺栓出现滑丝等缺陷,并应有防锈处理。5)经验收合格得钢管、扣件应按规格、种类,分类整齐堆放、堆稳。7、2管理要求1)在排架搭设前,应组织项目班子与施工班组进行施工交底,以了解工作得内容与工作得重要性,以提高搭设得实物质量。2)在排架施工过程中,成立有项目经理、项目工程师、木工翻样及质量员、关砌、技术员组成得排架施工验收小组,在排架立杆弹线及第一排立杆完成即进行验收,合格后方能进行第二排及以上立杆得施工。3)排架搭设完毕后,应对排架进行全面得检查,合格后方能进行上部模板得施工。4)排架搭设后至拆除得使用全过程,立杆底部不得松动,不得任意拆除任何一根杆件,不得松动扣件。5)混凝土浇捣过程中应尽可能使模板支撑系统均匀受载。6)在混凝土浇筑过程中应有专人对模板支撑系统进行监护,发现有松动、变形等情况,立即停止浇筑并采取相应得加固措施。7)排架检查基本项目:A杆件得设置与连接、支撑等得构造就是否符合要求。B地基就是否积水,立杆就是否悬空。C应对扣件用测力扳手进行螺栓紧固强度得测试。D校正立杆得垂直度与大、小横杆得标高与水平度,使排架得步、横、纵距上下始终保持一致。8、排架搭拆安全管理措施1)排架搭设人员必须就是经过现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格得专业架子工。上岗人员应定期检查体检,合格者方可持证上岗。2)搭拆前搭拆区域应拉好警戒线,划分警戒区,非操作人员禁止入内。3)搭设排架人员必须戴安全帽、安全带、穿防滑鞋。4)作业层上得施工荷载应符合设计要求,不得超载。5)在排架使用期间,严禁拆除主节点处得纵横向水平杆,纵横向扫地杆。6)搭设及拆除排架时,地面应设围栏与警戒标志,并派专人瞧守,严禁非操作人员进入。7)排架拆除应待混凝土强度得100%方可拆除,预应力梁排架必须待预应力施工完成功能后方可拆除。8)排架拆除作业必须自上而下逐层进行,严禁上下层同时拆除,分层拆除高度得高差不应大于2层。9)排架拆除应遵循“先搭后拆、后搭先拆”得原则,拆除过程中操作人员应戴好安全帽、安全带,通道铺好竹笆或脚手板,不得站在方木上操作。拆下得钢管应传递下来,不得直接往下抛。10)所有作业人员戴好安全帽,搭设排架属于高空作业,必须扣好安全带。搭设时应将工具放在工具包内,以防上下交叉作业时坠物伤人;吊装钢管时,要有专人统一指挥,负责作业安全。11)排架支撑搭设完成后要进行验收。验收通过后再进行上部模板得施工。12)禁止施工人员在脚手架上向下抛物,以防意外事故得发生。13)排架拆除必须根据拆模令进行,严禁擅自拆除排架杆件。9、应急预案9、1应急组织主要成立应急领导小组、现场抢救组、医疗救治组、后勤服务组、保安组。应急组织得分工及人数应根据事故现场需要灵活调配。领导小组组长(项目经理兼)副组长(项目副经理兼)副组长(项目安全主管兼)现场抢救组医疗救治组后勤服务组保 安 组应急组织机构图应急领导小组职责:建设工地发生安全事故时,负责指挥工地抢救工地,向各抢救小组下达抢救指令任务,协调之间得抢救工作,随时掌握各组最新动态并做出最新决策,第一时间向110、119、120、企业救援指挥部、当地政府安监部门、公安部门求援或报告灾情。平时应急领导小组成员轮流值班,值班者必须住在工地现场,手机24小时开通,发生紧急事故时,在项目部应急组长抵达工地前,值班者即为临时救援组长。现场抢救组职责:采取紧急措施,尽一切可能抢救伤员及被困人员,防止事故进一步扩大。医疗救治组职责:对抢救出得伤员,视情况采取急救处置措施,尽快送医院抢救。后勤服务组职责:负责交通车辆得调配,紧急救援物资得征集及人员得餐饮供应。保安组职责:负责工地得安全保卫,支援其她抢救组得工作,保护现场。9、2应急响应当振捣混凝土时排架发生不均匀沉降时,立即停止浇筑混凝土,重新扭紧扣件并检查架体得整体稳定性,稳定后方能进行施工。10、计算得取值设定本工程得高支架采用PKPM软件进行验算。脚手架参数:立柱横向间距或排距最大处:0、8m; 立柱纵向间距最大处:0、8m;脚手架步距:1、2m; 排架搭设高度:3、95m;立杆上端伸出上端伸出模板支撑点得长度:0、3m。方木参数:方木得截面宽度:50mm;截面高度100mm;方木得间隔距离:200mm。荷载参数:模板自重:0、2KN/m2; 混凝土与钢筋自重:25KN/m3;楼板现浇板厚度:0、35m; 倾倒混凝土得荷载标准值:2、50KN/m2;施工均布荷载标准值:1、00KN/m2。10、1、楼板支撑系统计算书10、2、600*1200梁模板高支架计算书10、3、550*950梁模板高支架计算书11、附图
