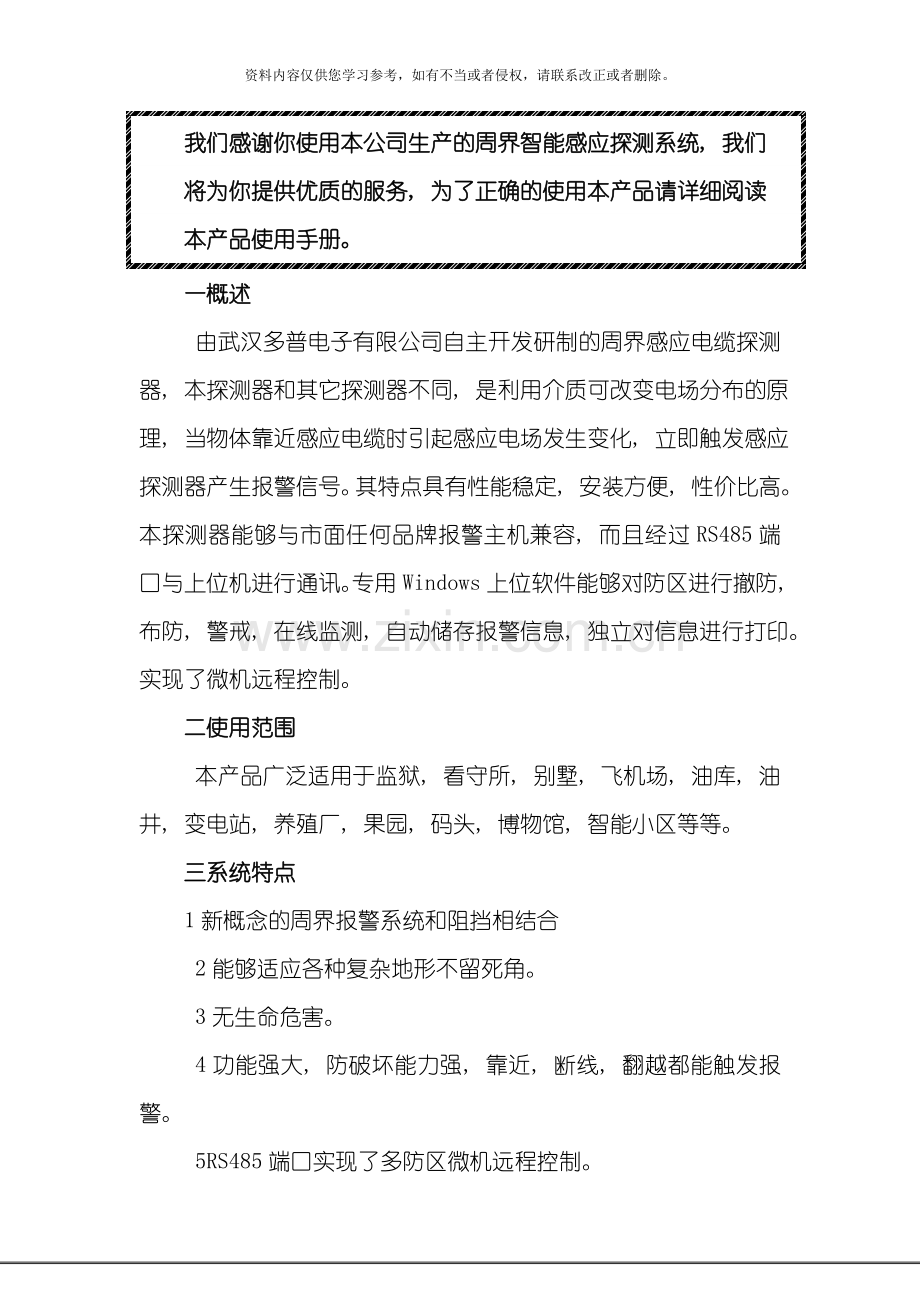

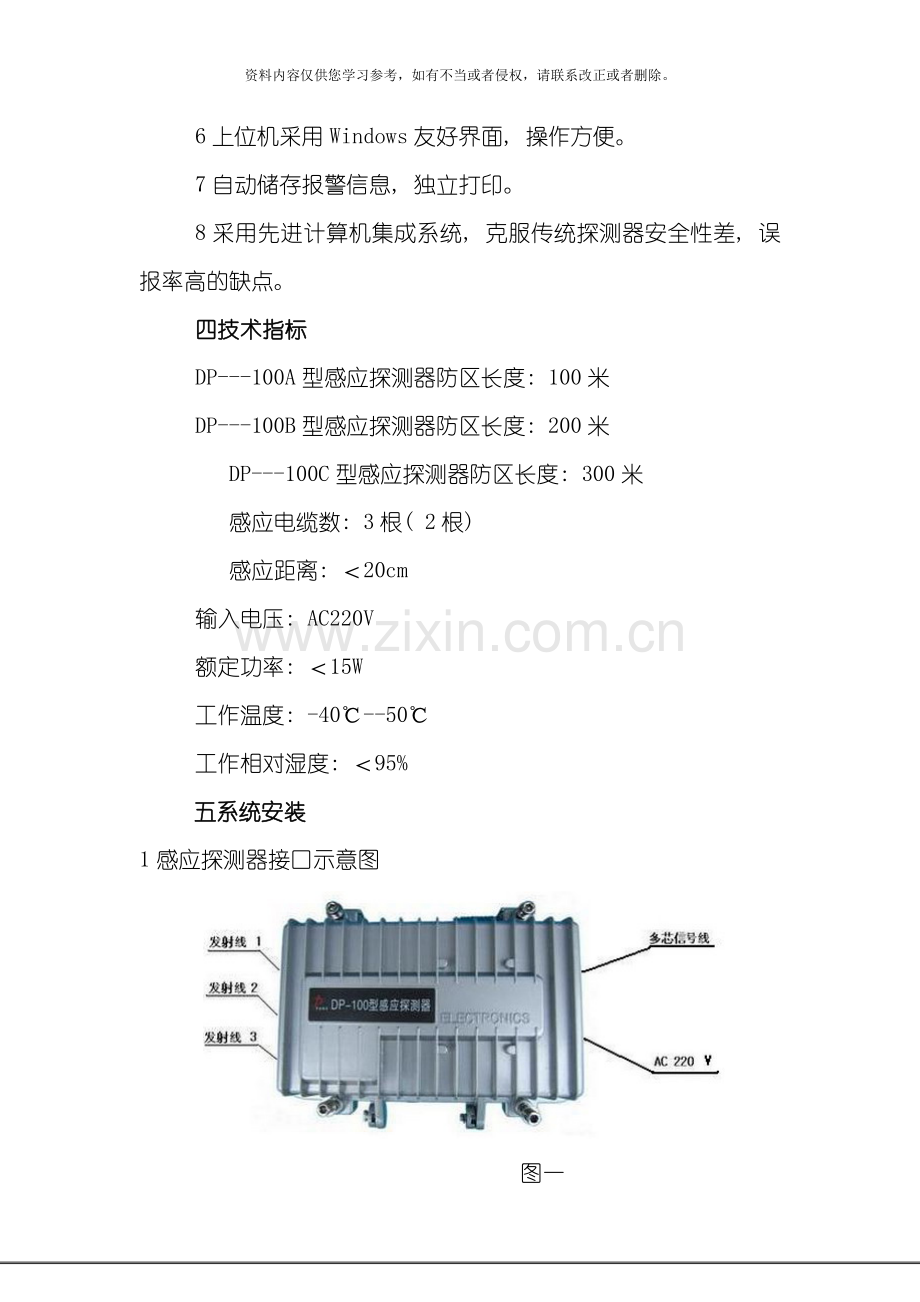

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。我们感谢你使用本公司生产的周界智能感应探测系统, 我们将为你提供优质的服务, 为了正确的使用本产品请详细阅读本产品使用手册。一概述由武汉多普电子有限公司自主开发研制的周界感应电缆探测器, 本探测器和其它探测器不同, 是利用介质可改变电场分布的原理, 当物体靠近感应电缆时引起感应电场发生变化, 立即触发感应探测器产生报警信号。其特点具有性能稳定, 安装方便, 性价比高。本探测器能够与市面任何品牌报警主机兼容, 而且经过RS485端口与上位机进行通讯。专用Windows上位软件能够对防区进行撤防, 布防, 警戒, 在线监测, 自动储存报警信息, 独立对信息进行打印。实现了微机远程控制。二使用范围本产品广泛适用于监狱, 看守所, 别墅, 飞机场, 油库, 油井, 变电站, 养殖厂, 果园, 码头, 博物馆, 智能小区等等。三系统特点1新概念的周界报警系统和阻挡相结合2能够适应各种复杂地形不留死角。3无生命危害。4功能强大, 防破坏能力强, 靠近, 断线, 翻越都能触发报警。5RS485端口实现了多防区微机远程控制。6上位机采用Windows友好界面, 操作方便。7自动储存报警信息, 独立打印。8采用先进计算机集成系统, 克服传统探测器安全性差, 误报率高的缺点。四技术指标DP-100A型感应探测器防区长度: 100米DP-100B型感应探测器防区长度: 200米DP-100C型感应探测器防区长度: 300米感应电缆数: 3根( 2根) 感应距离: 20cm输入电压: AC220V额定功率: 15W工作温度: -40-50工作相对湿度: 95%五系统安装1感应探测器接口示意图图一2计算机报警系统连接此组网方式主要是计算机经过RS485总线运用专用Windows上位软件能够对防区进行撤防, 布防, 警戒, 在线监测, 自动储存报警信息, 独立对信息进行打印。实现了微机远程控制。图二注意: RS485接线方式为同极并联3防区式报警主机报警系统连结此组网方式主要是探测器将感应电缆触发报警信号经过报警输出总线输入到报警主机, 从而启动警灯, 警号, 摄像机等报警设备达到联动报警的目的。图三4 施工措施A支架的制作与安装采用材料404角钢, 长度800cm, 防腐处理。并用膨胀螺栓将其固定于墙体顶部。支架间距4m, 且保持垂直。如图所示: ( A) ( B) 图五B绝缘子的安装将专用绝缘子依次用螺栓固定结实牢固。C感应线的安装将专用感应线拉紧绑扎于绝缘子上, 感应线首段与发射线相接, 末端开路。D发射线的安装将发射线带接头一端安装于探测器接口。E感应线与发射线的连接将感应线的工作层与发射线的铜芯相连, 可用焊接法。外部用热缩管或绝缘胶带密封防水。( A) 发射线结构图F电源线的连接将AC220V接入探测器电源输入端即可。G信号线的连接信号线包括: 开关报警输出2组, 共6根线, 出厂只引出1组( 常开, 常闭, 公共端) 3线, 用户根据报警主机接受开关信号引出两线。另外1组为备用输出。RS485二根( 485+, 485-) 。外线连接如图所示: 信号输出端航空插座接口示意图图七说明: 接线1: 公共端接线2: 常闭端接线3: 常开端接线4: RS485+接线5: RS485-多防区探测器RS485通讯与主机通讯应采取同极并联方式。H地线的安装选用50CM左右的40404角钢打入地下。并用2平方导线与探测器箱体相连。连接要牢固, 导电性好。六上位机软件的安装完成了RS485, RS485-RS232转换器, 上位机的连接以后, 将本产品附代的安装光盘装入光驱。按照常规安装方法即可完成。七软件使用方法1,安装:打开”感应安防系统”文件夹,执行”SETUP”安装文件,按提示执行安装操作即可.2,软件操作a第一次使用本软件时,需设置通信端口,方法如下:点击”参数设置”按钮,在弹出界面中,再点击”串口设置”按钮,选择相应的端口号,点击”确定”即可.b防区设置方法如下:点击”防区列表”或”参数设置”菜单中”防区设置”按钮,即可弹出防区”防区列表”界面,然后使用”添加”,”删除”等按钮来增加或减少防区数,并可对防区编号,地理位置进行编辑.防区状态可由分区设置功能来设置.c分区设置功能:本软件不但可对所有防区同时撤防与布防外,还可对某一防区,单独操作,共有三种模式:”布防,撤防,屏蔽”,布防与撤防两种状态时,上位机对下位机都作状态检测,以防止数据通讯总线遭到破坏,当某防区处于”屏蔽”状态时,上位机不再检测该防区,以利于维修等特殊情况.设置操作如下:点击”分区设置”按钮,点击”防区号增加”或”防区号减少”按钮,选择防区号,点击”布防”,”撤防”或”屏蔽”按钮设置改防区状态,然后退出即可。八报警计算机与探测器连接系统防区的设置1根据探测器的数量确定多少防区。2打开探测器外壳拨动主机板上拨码开关, 依此设定防区编号。一般出厂时拨码开关暂设在”1”, 说明是第一防区。用户在组网时根据需要自行设置。3拨码开关地址码的设定方法: 拨码开关15位有效。共可编出31个地址码, 将某位拨值”ON”的位置为”0”, 反之为”1”, ON拨码开关示意图地址: 5432101000010 100300011040010005001010600110070011108010000901001100101011010111 001301101140111015011111610000171000118100101910011 10021101012210110231011124110002511001261101027110112811100291110130111103111111注: 地址栏表示防区编号。如: 01表示第一防区。八指示灯说明LED1: 电源指示灯( 绿色) LED2: 故障指示灯( 橙色) LED3: 报警指示灯( 红色) 九联机调试1检查报警开关量与报警主机或其它报警设备连接是否正确( 常开或常闭) 。检查RS485与RS485-232转换器连接是否正确。而且多防区探测器与计算机连接应采取同极并联。2检查电源连接AC220V是否正确。3如果前两步骤检查无误, 然后打开关总电源, 此系统即进入正常工作状态。检查各项显示数据, 若有异常, 请参考使用手册或与厂方联系。十常见问题及主意事项1输入电压必须为AC22010%, 系统输入电压超出180240V时自动闭锁。2感应线网线必须拉紧, 捆扎结实, 平行两线要有相同的松紧度, 感应线末端为开路。3探测器外壳接地必须良好。4安装完成后如果探测器不能触发报警主机报警, 应检查探测器输出开关量是否正确( 常开还是常闭) 。5如果上位机软件显示报警计算机与探测器之间出现未联机有可能由以下情况造成。a) 探测器拨码开关设置不正确。b) RS485正负极接反。c) RS485-232转换器损坏。d) 上位机端口设置不正确, 一般情况设置在COM1端口。e) 系统在正常运行过程中如果出现未联机可能感应系统遭到损坏, 如: 数据线被剪, 电源线被剪或停电, 保险管熔断, 探测器被破坏。6灵敏度的调结本探测器的灵敏度是经过电位器来调节, 顺时针旋转灵敏度增大, 逆时针旋转灵敏度降低。探测器在出厂前已调到最佳效果, 不要轻易调节灵敏度。十一系统维护1系统每半年必须停电一次, 检查感应线是否松弛, 接地是否良好, 线路有没有老化, 螺栓有没有松动, 出现以上情况必须及时维修。2清除机箱, 外壳, 绝缘子上的灰尘。3修剪感应电缆附近的树枝, 使其距感应电缆1米以上。十二质保服务l 售前服务1对每工程所选用的器材必须经过国家或行业授权认证机构( 或检测机构) 认证( 检测) 合格。并取得相应的认证证书( 或检测报告) 2与建设单位进行可行性研究报告的论证及对现场进行充分勘测。了解系统应用环境情况。对工程进行初步设计。对有关部门对设计方案进行充分认证并同意的基础上, 进行认真全面的工程设计。3公司委派专职技术人员负责工程的安装技术指导和日后的维修保养工作。l 售中及售后服务1在工程安装过程中, 公司派专职的技术人员全过程参与工程的安装和技术指导, 提供公司最新技术方案, 解决工程中的各种突发性难题。2系统工程安装, 调试完毕使用后, 公司将系统操作人员免费进行专业培训, 使操作人员能正常完全的使用设备。3本公司产品一月包换, 一年内保修, 终生维护。4在质保期内, 对设备系统的损坏( 非人为) 公司无偿更换或维修系统设备。5公司将实行24小时值班制度, 随时有人接听电话, 帮助用户解决工作中遇到问题。6公司对每一项工程, 都建立用户资料库, 以便于定时巡查, 维护, 保养。、 7超过保质期, 公司亦会根据保养计划定期巡查, 维护, 保养, 超过质保期所需更新的设备, 公司以最优提供。案例设计DP-100感应探测系统有多种方案, 根据特定的地形环境可选择不同的设计方案, 但必须以科学合理为依据。某单位围墙长度1680米, 采用三线制DP-100周界智能感应系统, 控制室设在值班室, 其平面图如下: 本例中周界长度1680米, 根据实际情况可设计成9个防区。在采用报警主机控制, 防区共享一根长度860米( 规格100.5) 的多芯信号线, 防区共享一根820米( 规格80.5) 的多芯信号线。信号线首端以抽头的方式接入探测器报警输出端航空插座端口( 常闭端) 或端口( 常开端) 。末端接入多防区报警主机接线柱上。在采用报警计算机控制, 防区共享一根长度860米( 规格20.5) 的两芯屏蔽线。, 防区共享一根820米( 规格20.5) 的两芯屏蔽线。屏蔽线首端接入探测器报警输出端航空插座端口( RS485+) 端口( RS485-) , 末端接入RS485-232转换器相应的正负极。全套系统采用集中AC220V供电, 大门处的电源线及信号线作穿管预埋处理, 报警主机可安装在门卫值班室。系统配置1） 探测器本系统应配置9个探测器, 分别是: DP-100A2只DP-100B3只DP-100C4只如下所示: 防区号防区长度( 米) 探测器型号1140DP-100B2300DP-100C3180DP-100B4160DP-100B580DP-100A660DP-100A7280DP-100C8260DP-100C9220DP-100C2)感应电缆: 周界长1680米, 三线制安装, 共计16803=5040米感应电缆。、 3) 支架: 周界长1680米, 每四米一根支架, 16804=420根支架。4) 绝缘子: 共享420根支架, 采用三线制, 每根支架安装3个绝缘子, 共计4203=1260个绝缘子。5)发射线: 9只三线制探测器, 每支探测器需3根发射线, 共需93=27根发射线。6) 接地桩: 接地桩数量=探测器数量。7) 防水箱: 防水箱数量=探测器数量。8) 信号线: 报警主机控制860米( 规格100.5) ; 820米( 规格80.5) 或报警计算机控制860米( 规格20.5) ; 820米( 规格20.5) 9) 电源线: 211680米10) 控制主机: 多防区报警主机1台或报警计算机1台综上所述, 本案例所需配置为: NO设备名称规格型号品牌数量1感应探测器DP-100A多普2只2感应探测器DP-100B多普3只3感应探测器DP-100C多普4只4感应电缆多普5040米5支架420根6绝缘子多普1260个7电源线RVV211680米8发射线27根9接地桩9根10防水箱9根11信号线100.5(20.5)860米12信号线80.5( 20.5) 820米13报警主机或报警计算机1台注: 报警控制方法能够选择采用报警主机控制也能够采用报警计算机控制, 另外也能够两者相结合进行控制。周界感应探测器保修卡顾客姓名联系地址电话购机日期所购机型机身号购机场所发票号邮编接机日期故障及检修情况记录修复日期管理员用户意见( 签名) 注意事项1 肯请用户将以上相关内容填写清楚。2 保修卡遗失不补, 私自涂改作废。3 未经许可擅自维修, 不实行”三包”服务。4 保修卡是一卡一机, 请认真填写妥善保管。5 维修时必须带本机发票及保修卡。6 保修卡盖章后生效。周出厂装箱单名称型号数量感应探测器绝缘子支架感应线航空插头说明书合格证武汉多普电子有限责任公司 月日武汉多普电子有限公司
