各种加固方法施工工艺.doc

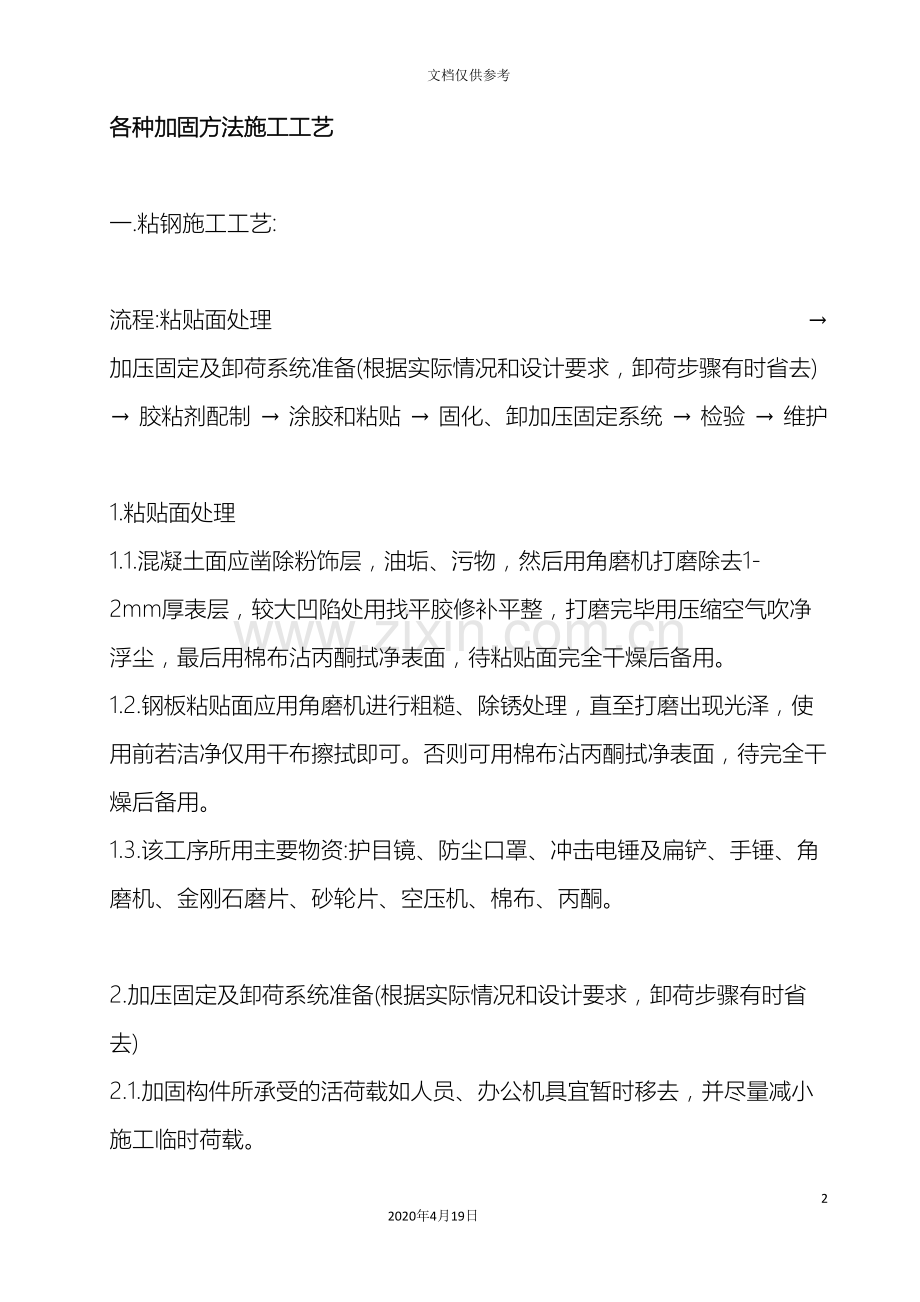

各种加固方法施工工艺212020年4月19日文档仅供参考各种加固方法施工工艺一.粘钢施工工艺: 流程:粘贴面处理 加压固定及卸荷系统准备(根据实际情况和设计要求，卸荷步骤有时省去) 胶粘剂配制 涂胶和粘贴 固化、卸加压固定系统 检验 维护 1.粘贴面处理 1.1.混凝土面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去1-2mm厚表层，较大凹陷处用找平胶修补平整，打磨完毕用压缩空气吹净浮尘，最后用棉布沾丙酮拭净表面，待粘贴面完全干燥后备用。 1.2.钢板粘贴面应用角磨机进行粗糙、除锈处理，直至打磨出现光泽，使用前若洁净仅用干布擦拭即可。否则可用棉布沾丙酮拭净表面，待完全干燥后备用。 1.3.该工序所用主要物资:护目镜、防尘口罩、冲击电锤及扁铲、手锤、角磨机、金刚石磨片、砂轮片、空压机、棉布、丙酮。 2.加压固定及卸荷系统准备(根据实际情况和设计要求，卸荷步骤有时省去) 2.1.加固构件所承受的活荷载如人员、办公机具宜暂时移去，并尽量减小施工临时荷载。 2.2.加压固定宜采用千斤顶、垫板、顶杆所组成的系统，该系统不但能产生较大压力，而且加压固定的同时卸去了部分加固构件承担的荷载，能更好的使后粘钢板与原构件协同受力，加固效果最好，施工效率较高。 2.3.加压固定也可采用膨胀螺栓、角钢、垫板所组成的系统，该系统需要在加固构件上合适位置钻孔固定膨胀螺栓，仅能产生较小压力，不能产生卸荷效果，适合侧面钢板的粘贴。 3.胶粘剂配制 3.1.建筑结构胶为A、B两组份，取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5-10分钟至色泽均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡，配置场所宜通风良好。 3.2.该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套。 4.涂胶和粘贴 4.1.胶粘剂配制好后，用腻刀涂抹在已处理好钢板面上(或混凝土表面)，胶断面宜成三角形，中间厚3毫米左右，边缘厚1毫米左右，然后将钢板粘贴在混凝土表面，用准备好的固定加压系统固定，适当加压，以胶液刚从钢板边缝挤出为度。 4.2.该工序所用主要物资:加压固定及卸荷系统，腻刀、手套。 5.固化、卸加压固定系统 5.1.5.2.该工序所用主要物资:扳手、手套、时钟、温度计。 6.检验 6.1.JGN-G型结构胶操作性能极好，正常操作可达到100%的饱满度。检验时可用小锤轻击粘贴钢板，从音响判断粘贴效果，也可采用超生仪检测。若锚固区有效粘结面积少于90%，非锚固区有效粘结面积少于70%，应剥离钢板，重新粘贴。 6.2.对重要构件也可采用载荷检验，一般采用分级加载至正常荷载的标准值，检测结果较直观、可靠，但费用较高，耗时也较长。需要千斤顶或配重（常见沙袋、砖块）、百分表、裂缝显微镜、衡器。 7.维护 加固后钢板宜采用20mm厚M15水泥砂浆抹面保护,也可采用涂防锈漆保护，以避免钢材的腐蚀。粘钢加固技术的适用范围： 1.本方法适用于承受静力作用的一般受弯及受拉构件。 2.本方法以环境温度不超过60，相对湿度不大于70%及无化学腐蚀的适用条件为限，否则应采取有效防护措施。 3.本方法所用胶粘剂是指有充分试验依据且性能满足使用要求的，并经过国家有关部门鉴定的结构胶。 4.当构件的混凝土强度低于C15，不宜采用本方法进行加固。 结构粘钢加固具体一般在什么情况下应用: （1）钢筋焊接点断裂加固 （2）施工中漏放钢筋加固 （3）混凝土标号达不到，提高结构强度加固 （4）加层抗震加固 （5）阳台根部断裂加固 （6）牛腿接点加固 （7）悬挂式吊车梁提高荷载加固 （8）楼面荷载集中力加固 （9）火灾后梁柱砼烧坏加固 （10）混凝土柱子牛腿断裂加固 （11）桥式吊车梁加固 （12）薄腹梁断裂加固 （13）爆炸冲击波破坏梁体加固 （14）提高楼面荷载加固 （15）屋架梁下弦腐蚀严重露筋加固 （16）断梁加固 （17）截柱加固 （18）减震加固 （19）梁柱受化学腐蚀的粘钢加固 （20）旧房改造综合加固 （21）生命线建筑物抗震加固 （22）剪力墙开1.6M以下的圆洞加固，开1000X 以下的门洞加固 （23）桥梁断裂、旧桥维修加固 （24）提高柱子承载力解决柱子轴压比超标加固二.有粘结外包型钢加固法,亦称包钢加固. 施工工艺: 1.施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，在混凝土粘钢位置测放打磨控制线，待打磨工作完成后补加粘钢位置线。 2.砼表面打磨打磨掉混凝土浮层，直至完全露出坚实新结构面，混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以剔除，用指定材料修补，裂缝部位应首先进行封闭处理。 3.钢材表面打磨钢材粘接面，须进行除锈和粗糙处理。用砂轮磨光机打磨出金属光泽。打磨粗糙度越大越好，打磨纹路应与钢材受力方向垂直，其后用棉丝沾丙酮擦拭干净。 4.组装焊接根据图纸或洽商要求结合现场实际情况对钢材进行组装焊接，角钢与原结构柱尽量贴紧，竖向基本顺直，如原结构柱出现较大偏差，应进行顺直处理，缀板与角钢搭接部位须三面围焊，焊缝应符合设计及建筑钢结构焊接规程要求。 5.验收焊缝现场负责人检查焊接工作，请总包及监理验收，填写隐检记录单。 6.埋管注胶 （1）.焊缝检验合格后，用环氧砂浆沿钢材边缘封严，结合现场实际情况确定埋管位置及间距。如不埋管，可在角钢和缀板上钻6注胶孔，孔间距不大于500mm。 （2）.严格按结构胶说明书提供的配比配制，搅拌均匀后方可使用。一次配胶量不宜过多，以4050分钟用完为宜。 （3）.用气泵和注胶罐进行注胶，注胶时竖向按从下向上的顺序，水平方向按同一方向的顺序，注胶时待下一注胶管（孔）溢出胶为止，依次注胶，直至所有注胶管（孔）均注完。最后一个注胶管（孔）用于出气孔，可不注胶，注胶结束后清理残留结构胶。 7.竣工验收结构胶固化后用小锤轻轻敲击钢材表面，从音响判断粘接效果，如有个别空洞声，表明局部不密实，须再次高压注胶方法补实。 适用范围： 1.本方法适用于承受静力作用的一般受弯及受拉构件。 2.本方法以环境温度不超过60，相对湿度不大于70%及无化学腐蚀的适用条件为限，否则应采取有效防护措施。 3.本方法所用胶粘剂是指有充分试验依据且性能满足使用要求的，并经过国家有关部门鉴定的结构胶。 4.当构件的混凝土强度低于C15，不宜采用本方法进行加固。三.钢筋螺栓锚固法 1.施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由现场负责人验线。 2.钻孔按设计图纸要求明确螺栓锚固位置、成孔直径及锚固深度。 3.清孔 （1）.钻孔完成后，将孔周围半径0.5米范围内灰尘清理干净，用气泵、毛刷清孔，此过程要作到三吹两刷，即吹孔三次、清刷两次，清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内最终达到清洁干燥；如遇较潮湿的情况，还须用加热棒，进行干燥处理。 （2）.若为水钻孔：用清水将孔内泥浆冲刷干净，用棉丝将孔擦净,等孔晾干后再进行下一道工序,如工期紧,可用加热棒进行干燥处理。 （3）.用干净棉丝将清洁过的孔洞严密封堵，以防有灰尘和异物落入。 （4）.现场负责人检查清孔工作，请总包及监理验收，做好隐检记录。 4.钢筋清理 （1）.在钢筋端部相应位置做上标记，标示好除锈清理的长度范围；要求此长度范围大于要求锚固深度50mm。 （2）.启动磨光机，用钢丝刷将除锈清理长度范围内的钢筋表面打磨出金属光泽为止。 （3）.将除锈清理好的钢筋放在干燥处整齐码放。 （4）.用棉丝蘸丙酮，将除锈清理长度范围内的钢筋表面擦拭干净。 （5）.将所有处理完的钢筋码放整齐，报请现场负责人检查。 5.钢筋埋植 （1）.钢筋锚固用胶的配制。（具体配比使用方法参见相应产品说明，或听从现场负责人要求）要求：按比例配制且搅拌均匀。 （2）.如为盲孔钢筋埋植：将锚固用胶注入孔洞内2/3 即可；将处理好的钢筋，除锈清理端朝向孔洞，一边向同一方向旋转，一边缓慢将钢筋插入洞内，直至到达孔洞底部为止。此时，如无锚固用胶从洞内溢出，说明注胶量不够，须将钢筋拔出，重新注胶，再次插入钢筋，直至能使胶溢出洞口。 （3）.如为通孔钢筋埋植：先将处理好的钢筋插入孔内，孔两端用环氧砂浆封堵，封堵时，须在一端留出注胶孔，另一端留出出气孔；待环氧砂浆凝固后方可进行高压注胶。将配制好的锚固用胶装入打胶筒内，安装打胶嘴；将锚固用胶经过注胶孔注入孔洞内，直至另一端出气孔溢出胶为止；而后，用环氧砂浆或其它材料将注胶孔及出气孔封堵死。 （4）.如是垂直通孔植筋，前期步骤同第3条，注胶时应从孔底部的注胶口向上注胶，以孔上部出气口出胶为宜。 （5）.对已埋植好的钢筋要做好保护工作，如挂明显标志牌等。以防锚固用胶在固化时间内，钢筋被摇摆动或碰撞，影响埋植效果。 （6）.用棉丝蘸少许丙酮，清理工作面遗留的胶及清理工作面的垃圾。注意：在清理遗留胶的时候，要小心轻缓，不得对钢筋进行摇摆或碰撞。 （7）.报请现场负责人检查。 6.成品保护在锚固用胶固化前应对埋植好的钢筋进行必要的违挡，固定；做好标示、标牌。四.裂缝修补施工 该技术适用于混凝土结构稳定裂缝修补，恢复构件的整体性，从而达到使用功能的目的。 裂缝化学灌浆加固采用低黏度、高抗拉强度灌浆材料，经过压力灌浆（0.2-0.4MPa）注入混凝土构件的裂缝、空洞中，扩散、胶凝、固化，达到粘结、键合、恢复构件整体性的目的，是理想的原位加固技术。适用于修补混凝土结构所出现的裂缝（温度缝、收缩缝、受力缝、沉降缝），恢复其整体性和使用功能。化学灌浆浆液具有以下特点： 1.粘度低（10-20x10-3Pa.s），可灌入0.05mm的细微裂缝。 2.固结体强度高，抗压强度50-80MPa，抗拉强度大于33MPa，是混凝土的10倍以上。 3.胶凝时间易控制，从30分钟到几十小时均可调节。 4.可在干燥或潮湿环境下固化，可满足粘结、补强、抗渗等多种要求。 对于结构承载力不足的引起的裂缝采取本技术处理外，还应该采取其它加固措施，确保结构安全可靠. 二 混凝土裂缝注胶施工工艺 流程:裂缝处理粘贴注胶底座 封缝 配胶 灌胶 成品保护 . 施工工序施工工艺: 1.裂缝处理对于混凝土构件上的裂缝，可用钢丝刷等工具，清除裂缝表面的灰尘、浮渣等污物，然后用压缩空气将裂缝内的灰尘吹出，再用棉丝沾丙酮擦拭裂缝表面。 2.粘贴注胶底座对于有裂穿通缝的厚度大于120mm的楼板、墙，需两面分别粘贴注胶底座。对于厚度小于120mm的楼板和墙，只需在一面粘贴底座。将底座底部周边均匀涂抹一层封缝胶，注意不要将底座的胶孔堵住，将底座出胶孔对准裂缝，粘贴安装，底座安装间距200300mm。 3.封缝用小铲刀将封缝胶刮抹到裂缝上，厚度1mm左右，宽度2030mm，抹胶时应防止产生小孔和气泡，要刮平整，保证封闭严密可靠。 4.配胶按灌缝胶说明书提供配比和所需用量提取A料和B料分别搅拌，以消除任何沉淀物，把A料和B料倒进混合容器，混合搅拌至颜色均匀，然后使用。一次配胶量不宜过多，以4050分钟用完为宜。 5.灌胶将配制好的灌缝胶装入注射器，竖向裂缝按从下向上顺序，水平裂缝按从一端向另一端顺序，灌胶时从第一个底座开始注入，待第二个注胶底座流出胶后为止，用后堵将第一个底座进胶嘴堵死，再从第二个注胶底座注入，如此顺序进行。最后一个注胶底座为排气用，可不注胶。 6.成品保护灌胶结束后，在24小时内不得扰动注胶底座，35天后可拆除底座。植筋加固技术 1.植筋标准施工程序：划线定位钻孔清除孔尘灌注结构胶钢筋处理植入钢筋养护固化质量检验 2操作方法 2.1划线定位： 设计图纸在植筋的平面位置上，用墨线或直尺划出纵横线条， 2.2钻孔： 钻孔一般要垂直混凝土构件平面，倾斜度不大于8（特殊要求除外）。 2.3清孔除尘： （1）清孔方法：一般采用高压气冲洗（用空压机、打气筒等）；也能够用高压水冲洗（可是在植筋前，孔内必须达到干燥）。 （2）孔壁化学处理，用上述方法清除后，在灌胶前，用丙酮或酒精清洗一遍，达到孔壁无灰尘、无油污、无有机杂质。 2.4灌注结构胶： （1）配制比例：该胶为双组份，A组份：B组份=4：1（重量比），误差不得超过3%。 （2）搅拌：首先分别将A、B组份胶搅拌均匀，然后按比例配备，用专用电动搅拌机搅拌3分钟。原则上不用人工搅拌，特殊情况，设专人搅拌，最少搅拌5分钟，一定要搅拌均匀（见使用说明）。 （3）注入胶：用专用工具将搅拌好的胶注入清洗过的孔内， （4）配胶、注胶、插筋必须流水作业，连续进行。配制好的胶， （5）配制结构胶必须设专人负责，并作出详细记录，记录内容包括：配胶量、使用部位、时间、固化情况等。 2.5钢筋处理： （1）植筋长度的确定，视情况而定，如外部加焊钢筋，其最小长度为：孔深+搭焊长度+200mm，以免焊接时高温影响胶的强度。 （2）钢筋表面处理，用电动钢丝刷或人工钢丝刷，清除钢筋表面的锈蚀，用丙酮或酒精清除钢筋表面油污及灰尘。 （3）如植入基脚螺栓，应先将螺丝加工好，并将螺丝段用塑料管套保护好。 2.6植入钢筋： （1）将处理好的钢筋，植入灌注好结构胶的孔内： （2）养护固化：钢筋植入定位后应加以保护，防止碰撞和移位，保持3天，待结构胶固化原材料后方可受力。 3注意事项 1)在高空作业且所钻孔径不小于18mm时，必须两人同时操作电锤，而且系好安全带。 2)钻孔过程中经常会遇到钢筋，如遇到钢筋应立即停止，重新更换孔位。 3)孔内如遇下雨进水，必须用棉纱吸干浸水，而且用加热管烘干，方可注胶插筋。 4)钻孔时进度不宜太快，以免钻头发热影响钻孔 周围混凝强度或损坏钻机。 4质量检测 5施工所需工具： 1)钢卷尺、墨斗、毛笔：主要是按设计图纸来确定植筋位置，用纵横墨线早出确定交叉点，再用毛笔蘸红油漆作出标记。 2)电锤、锤头：主要用来在指定的位置钻孔。 3)空压机：用压缩空气吹出空内灰尘。 4)试管刷：蘸丙酮清洗空内壁。 5)手持磨光机：用于钢筋除锈。 6)手锤：主要用于把钢筋打入孔内。 6原材料 1植筋结构胶。 2丙酮：清洗孔内壁用。 3钢筋：按设计图纸选用。烂尾楼加固续建工程中的钢筋除锈与植筋处理 提要：本文针对烂尾楼续建中常见的难题，怎样处理裸露在外并已锈蚀严重的旧钢筋，以及新旧混凝土结合面处理及加固植筋等三个方面进行阐述 1 概述 烂尾楼续建工程施工中的一大难题就是钢筋的除锈处理。因工程停工多年，外露钢筋锈蚀严重，部分工程因混凝土质量及保护问题等多种原因导致混凝土开裂引起内部钢筋锈蚀，因此，钢筋锈蚀问题如不能有效处理将严重影响续建工程的质量。同时，加固续建不可避免的本文拟从钢筋除锈、新旧混凝土结合面处理、植筋等三个方面进行阐述，对烂尾楼加固续建施工的前期准备工作提出相应的处理措施。 2 处理工艺 2.1钢筋除锈处理 对于长期裸露在外、锈蚀严重的钢筋，采取喷砂除锈及化学阻锈剂两种方法进行除锈。 1喷砂除锈 喷砂除锈采用专业喷砂机。喷砂除锈前，必须使用空压凿刀（空气长刮板）或硬金属刮板去除状块铁锈。 开始喷砂除锈。保证送风管尺寸合适，压缩空气供应充分。每次喷砂一小块面积，施工底漆前清除灰尘和喷砂材料。 喷砂除锈时，应选用适当粒径的钢砂磨料（如G80）喷射，粗糙度在32.575m之间，以保证良好的钢筋表面。喷砂除锈的程度应达到Sa21/2级，至少达到Sa2级以上。即钢材表面无可见的油脂和污垢等，并已基本清除氧化皮、铁锈等附着物。若有极少量的残留物，也应是牢固附着于钢铁表面的。 2化学阻锈剂 在锈蚀钢筋表面涂化学阻锈剂前，应先用铁件敲去钢筋表面的氧化皮、块状铁锈等，然后用化学阻锈剂对锈蚀钢筋表面进行重复除锈，达到光亮见新；除锈后，对柱、墙钢筋应采取植筋措施。 对于因混凝土缺陷引起的结构内钢筋锈蚀，采取化学阻锈剂除锈的方法： 先对破损混凝土进行剔凿，裸露出严重锈蚀的钢筋，然后用化学阻锈剂对锈蚀钢筋表面进行重复除锈，达到光亮见新；除锈后，用高于原结构混凝土标号的阻锈砂浆对破损构件进行修补复原；当混凝土养护完成后，对其进行碳纤维加固补强。 2.2 植筋 二层柱墙外露钢筋除锈完毕，钢筋截面减小的柱墙断面应进行植筋处理。 施工总体流程： 定位 钻孔 清孔 钢筋除锈 锚固胶配制 植筋 固化、保护 检验 1定位 按设计要求标示植筋钻孔位置、型号，但若基材上存在受力钢筋，钻孔位置可适当调整（宜在4d范围内），但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。 该工序所用主要物资:卷尺、红漆。 2钻孔 钻孔宜采用冲击电锤（孔径32或风镐成孔），也可用水钻成孔，如遇不可切断钢筋应调整孔位避开，对于高效结构胶，钻孔直径d+4-8mm，锚固长度20d，均能保证所植钢筋达到屈服直至拔断。 钻孔孔壁宜保持干燥，但孔壁轻微潮湿（孔内无积水）对锚固力基本没有影响。 在钻孔过程中，若遇到钻孔部位钢筋太密而无法按设计要求位置钻孔时，可在其附近钻一附加孔洞，植入钢筋，原钢筋仍按正确位置放置（即搁在正确钻孔部位上）。如果偏移距离35mm，则可在其间焊接长为5d的适当规格的联系筋，把二者联系在一起，使其受力转移。焊接采用双面焊，每隔600mm焊一个连系筋。当偏移距离35mm时，则可采用“L”联系筋将其连系在一起而且转移受力，采用双面焊，每间隔800设一道。 该工序所用主要物资:电锤、风镐或水钻。 3清孔 钻孔完毕，孔内粉尘用压缩空气将孔内粉屑吹出，然后用毛刷将孔壁刷净（宜重复进行2次），然后检查孔深、孔径，处理完毕，用丝棉将洞口塞紧，避免水流入孔内或其它杂物落入其中，保持孔洞干燥。 该工序所用主要物资:空压机、毛刷、卷尺。 4钢筋除锈 钢筋锚固长度范围的铁锈应清除干净（新钢筋的青色外皮建议也清除），并打磨出金属光泽。采用角磨机和钢丝轮片清除速度较快。植筋锚固长度为20d，预留长度应能满足设计要求的搭接长度，视具体情况而定，且相邻两根错开35d。钢筋加工完毕，应进行除锈处理。普通没有严重锈蚀的钢筋，应用钢丝刷将埋植部分的浮锈清刷干净，严重锈蚀的钢筋不能作为植筋使用。若钢筋粘有油污，应用丙酮进行清洗 该工序所用主要物资:角磨机、钢丝轮片。 5胶粘剂配制 结构胶为A、B两组份，取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5-10分钟至色泽均匀（金属灰色）为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。搅拌齿可采用电锤钻头端部焊接十字形14钢筋制成。 该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套。 6植筋 施工人员戴好线手套或皮手套，将配置的锚固胶手撮成条放入孔内，若孔较深可用细钢筋轻微捣实，锚固胶填充量以插入钢筋后有少量料剂溢出为宜。该锚固胶不流淌，水平孔、倒垂孔也可轻松植筋。将经过除锈处理的钢筋插入灌有结构胶的孔内，并旋转钢筋，重复的插入拔出，将孔壁残存的灰尘搅入结构胶内，直至附在钢筋上的结构胶表面不带有灰尘。将钢筋扶正固定，在胶固化前不能扰动钢筋，以免影响锚固效果。 该工序所用主要物资:手套、细钢筋。 7固化、保护 结构胶在常温、低温下均可良好固化，若固化温度25左右，48小时即可负载使用。若固化温度5左右，72小时可负载使用。植筋后12小时内不得扰动钢筋，若有较大扰动宜重新植筋。 该工序所用主要物资:时钟、温度计。 8 植筋的时间要求 结构胶初凝时间很快，从拌胶到植筋完毕整个工序应在30分钟内完成，植筋完成24小时后即可进行下道工序施工。结构胶初凝结硬后，不可再用于植筋。 如果对初凝时间有特殊要求，可根据使用时的环境温度及所需的锚固件使用要求，经过增减B料（固化剂）的用量来控制胶的初凝时间。B料用量的多少对锚固强度没有明显影响。 9检验 结构胶力学性能极佳，正常操作即可达到钢筋拔断而锚固端无损。检验一般采用千斤顶、锚具、反力架系统作拉拔试验。一般分级加载至钢筋强度的标准值，检测结果较直观、可靠、简便。 该工序所用主要物资:千斤顶、锚具、反力架、压力表。 10施工注意事项 本工程的结构胶应有出厂合格证，并在有效期内使用。 结构胶的配比一定要准确合理。 每层试验植筋，由质检单位进行抗拉拔试验，合格后方可全面展开施工。 对于原结构钢筋较密的植筋部位，在钻孔过程中应探明构件钢筋，将其避开进行钻孔，不能切断原构件的主筋。 无论用哪种方法钻孔，孔内部必须清理干净，有水和粉尘将会影响锚固。 植筋用的钢筋必须选用螺纹钢，并保证表面洁净，无严重锈蚀、油渍。钢筋应有足够的长度以便于植筋、检测及搭接。 应采用冲击电钻钻孔，不宜采用钻孔机钻孔，以便保证孔壁的粗糙度。 钻孔的孔径和深度应符合设计要求。 应采用硬塑毛刷、压缩空气进行清孔，不宜用水冲洗。 在雨天植筋时，钻孔、清孔、植筋应连续进行，并采取相应措施保证孔壁干燥、洁净。否则应暂停施工。 植筋胶应首先分别搅匀，再按比例搅拌混合，否则不宜使用。 注射器的混合管应伸入孔底开始注胶，边注射边提升，保证植筋胶均匀分布。混合管不够长时应使用延长管。注胶量应以插入钢筋后少许溢出为准。 钢筋应清刷干净，插筋时应慢慢地沿同一方向旋转插入，宜一次插入。种植较大直径的钢筋时，可用铁锤敲击外露钢筋端部，以确保钢筋完全插入。 植筋完毕后，应保证植入的钢筋在植筋胶固化前不受外力影响。 植筋完成后24小时，方可进行钢筋搭接及钢筋网绑扎。 2.3 新旧混凝土结合面处理 1旧混凝土结合面施工处理 旧混凝土表面的抹灰层均应铲去，当旧混凝土质量较好时，应根据对粘结强度的需要将结合面进行凿糙处理，露出石子，或进行一般刷糙处理。当旧混凝土面层已软化、风化、变质或严重破坏时，一般应尽量将其彻底消除，直至坚实层为止。 2结合面上涂刷界面剂 浇筑混凝土前，在旧混凝土结合面上涂刷水泥净浆、掺有107胶水或铝粉（为水泥重的0.5/1000-2/1000）水泥净浆或抹一层高强度等级水泥砂浆，均能大大提高新、旧混凝土的粘结强度，并增强结合面的抗渗能力。 3新混凝土的水灰比和坍落度要求 新浇的混凝土强度愈高，水灰比和坍落度愈小，则结合面粘结力就愈大，因此，新浇混凝土宜采用流动性低、水灰比小、强度高的混凝土。如果新浇混凝土厚度较大，可考虑在结合面附近浇一层流动速度低、水灰比小、强度高的混凝土作为过渡层。 4振捣密实 由于加固层厚度都不大，又布置较密钢筋，这均给振捣带来困难，特别新混凝土在旧混凝土下部的水平方向，振捣最困难，粘结效果最差，必要时配以喇叭浇捣口，使用膨胀水泥等措施，仔细振捣，使之密实。 5加强养护 浇筑12h内就开始养护，养护期为14d。如果养护不及时、早期脱水、过早受振动等影响，将降低粘结强度、严重时还会造成结合面开裂。
