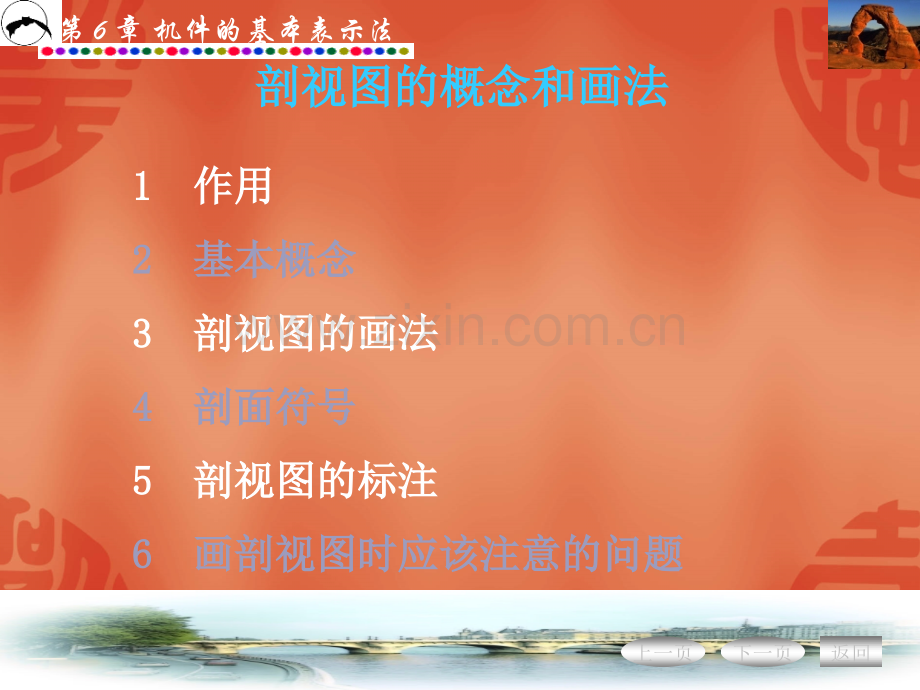

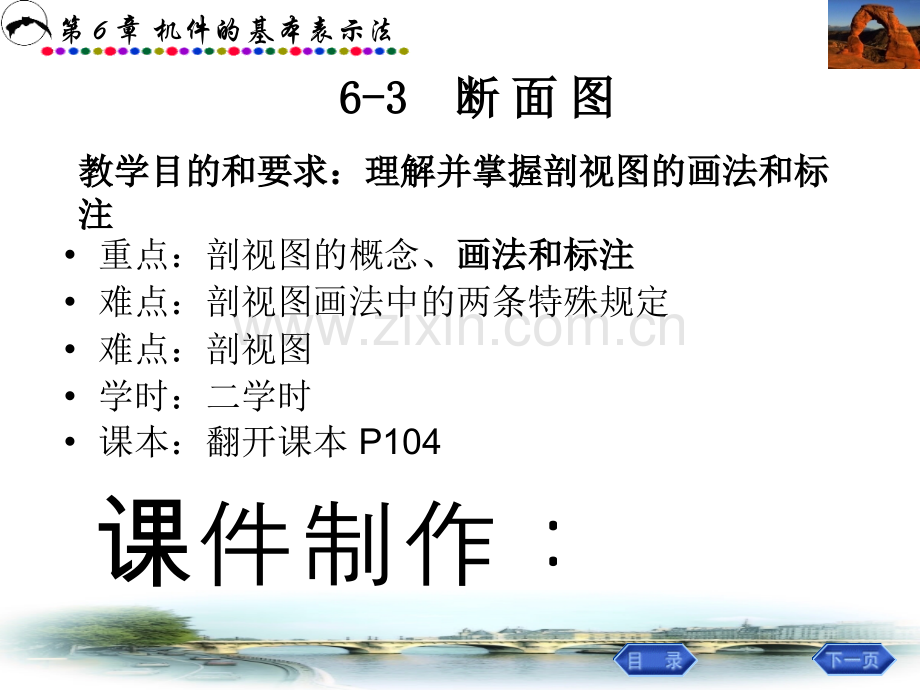

1、第 6 章机件的基本表示法教学目的和要求：理解并掌握剖视图的画法和标教学目的和要求：理解并掌握剖视图的画法和标注注 6-3 6-3 断断面面图图重点：剖视图的概念、画法和标注画法和标注难点：剖视图画法中的两条特殊规定难点：剖视图学时：二学时课本：翻开课本 P104 课件制作：第 6 章机件的基本表示法上一页下一页返回1 1 作用作用2 2 基本概念基本概念3 3 剖视图的画法剖视图的画法4 4 剖面符号剖面符号5 5 剖视图的标注剖视图的标注6 6 画剖视图时应该注意的问题画剖视图时应该注意的问题剖视图的概念和画法剖视图的概念和画法第 6 章机件的基本表示法当机件内形比较复

2、杂时，为了清楚地当机件内形比较复杂时，为了清楚地表达机件的内部结构形状，引入了剖视图表达机件的内部结构形状，引入了剖视图的画法的画法。剖视图的作用剖视图的作用上一页下一页返回第 6 章机件的基本表示法一、剖视图的概念一、剖视图的概念假想用剖切面剖开物体,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射,所得的图形即称为剖视图,简称为剖视。第 6 章机件的基本表示法“剖”：假想用剖切平面将机件切开。“去”：移去处于观察者和剖切平面之间的部分物体。“视”：将其余部分向投影面投射，画出其图形第 6 章机件的基本表示法假想用平面剖切假想用平面剖切把后半部分进行投影把后半部分进行投

3、影压盖的两视图压盖的两视图上一页下一页返回第 6 章机件的基本表示法 AAA-A剖视图的画法剖视图的画法(1)(1)确定剖切位置确定剖切位置;(2)(2)画剖视图画剖视图;(3)(3)画剖面符号并进行画剖面符号并进行剖视的标注。剖视的标注。上一页下一页返回第 6 章机件的基本表示法视图与剖视图的比较 (a)视图；(b)剖视图 A-AAA第 6 章机件的基本表示法常用的剖面符号二、二、剖面符号：机件上凡剖切面接触到的实体部分称为剖面区域。为使材料实体部分与空心部分加以区别，应在剖面区域内画出剖面符号。第 6 章机件的基本表示法常用的剖面符号在机械设计中，金属材料使用最多，因此国标规

4、定用平行细实线作为剖面符号，称为“剖面线”。1.同一机械图样中的同一零件的剖面线方向相同、间隔相等（间隔按剖面区域的大小确定）。2.剖面符号方向一般应画成与主要轮廓或剖切面的对称线成45。三三、剖视图的画法及注意事项、剖视图的画法及注意事项：1剖切位置要适当：剖切面要尽量多的通过内部结构（孔，槽等）的轴线或对称平面，并平行于选定的投影面，如图所示。图3 剖切位置的选择2剖视图是假想剖切的，所以其他的相关视图仍保持完整。（图分析：主视图画成剖视图后，俯视图一般仍应完整画出）AA3可见轮廓要画全：剖切面后的可见结构，按投影关系应全部画出。但机件上不存在的轮廓也不可多线。4。一般情况下，尽量避免使用

5、虚线表示不可见部分。机件上已表达清楚的结构，剖视图中虚线可省略；机件上未表达清楚的结构则需要画出虚线，如图所示。第 6 章机件的基本表示法四、剖视图的标注四、剖视图的标注：剖视图的标注包括：剖切线、剖切符号、视图名称，1.剖切线：指示剖切位置的线，用细点画线表示，一般省略不画。2.剖切符号：在剖切面起讫和转折位置（用剖切符号粗短实线“”表示）以及投影方向（用箭头指明投射方向，一般箭头与短粗线相互垂直）。第 6 章机件的基本表示法 A-A3.视图名称：字母在图中短粗线旁注写大写拉丁字母X，表示剖切位置；在剖视图上方标注“XX”，表示剖视图名称。AA第 6 章机件的基本表示法剖视图的标注

6、可以分三种情况：全标、不标和省标。（1）全标上述三个要素全部标出，这是基本规定。A-AAA第 6 章机件的基本表示法（2）不标上述三个要素全部不标出。满足三个条件方可不标：a.单一剖切平面通过机件的对称平面或者基本对称平面剖切；b.剖视图按投影关系配置 c.剖视图与相应视图没有其他图形隔开。第 6 章机件的基本表示法（3）省标满足不标条件中的后两个条件，就可以省略表示投射方向的A-AAA第 6 章机件的基本表示法五剖视图的配置n n首先考虑配置在基本视图的方位首先考虑配置在基本视图的方位n n当难以按基本视图的方位配置时，也可按投影关系配当难以按基本视图的方位配置时，也可按投影关系配置在相应位置上；必要时才考虑配置在其他适当位置置在相应位置上；必要时才考虑配置在其他适当位置第 6 章机件的基本表示法表表 6-2 剖视图中最容易漏线和多线的结构剖视图中最容易漏线和多线的结构四、课堂练习：四、课堂练习：1。绘图步骤：1、分析零件2、确定剖切位置及投影方向 3、画剖视图4、剖面符号5、标注第 6 章机件的基本表示法 A-AAA第 6 章机件的基本表示法作业：机械制图习题册 P78 P79
