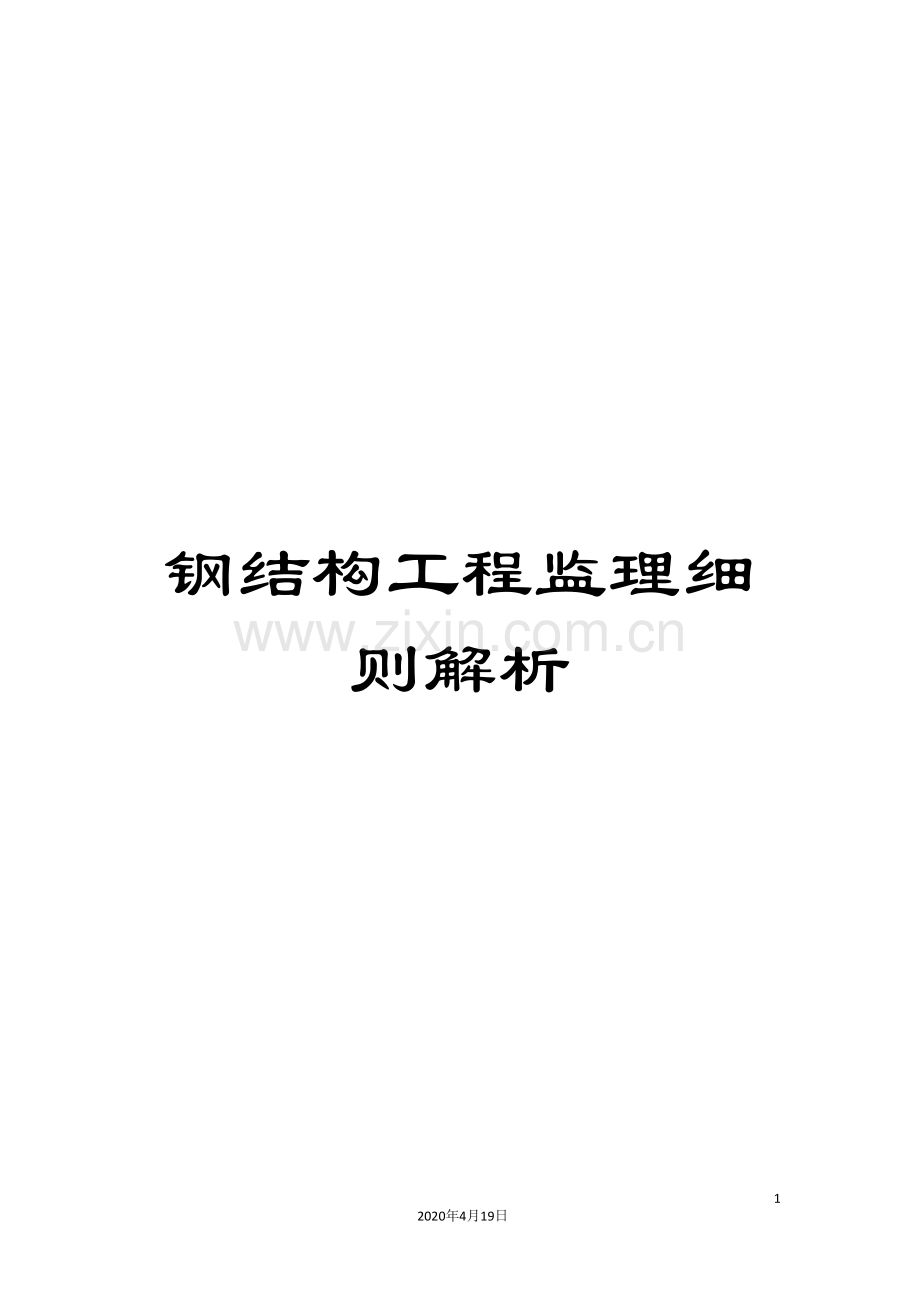

钢结构工程监理细则解析.doc

钢结构工程监理细则解析252020年4月19日文档仅供参考钢结构工程监理细则1、工程概况2、编制目的在监理规划基础上,将监理内容作具体化、详细化、深入化,使之成为可实际操作的实施细则。进而按计划全面有效地对各分项工程质量、投资、进度进行控制。 3、适用范围 本监理实施细则适用于”XXX工程”地基与基础和主体结构分部中钢结构子分部工程施工质量的监理检查验收。4、管理职责专业监理工程师主持本细则的编制,总监理工程师审核批准,工程监理机构负责组织实施,专业监理工程师和监理员具体执行。5、质量安全标准51 GB50300 。52 GB50205 。53 ,中华人民共和国。54 GB50017 55 JGJ59-99。56 GB50018 。57 GB 700-88。58 GB/T 1591-94。59 JGJ 81- 。510 JGJ 99-98。511 JGJ 82-91。512 JGJ 7-91。513 本工程设计施工图。514 现行有关质量安全验收规范、标准515 5166、施工准备阶段监理主要内容61熟悉合同文件、图纸、质量标准和有关技术资料。62检查工程用材料来源和质量及混凝土配合比;见证取样;核实材料进场计划和见证送检复试报告;审批。63审查施工组织设计,签署,并根据施工组织设计,检查施工机具的数量,核实施工技术管理人员到位及劳力进场情况。64检查施工单位的质量保证体系、质量管理体系及技术管理体系。65审查分包单位资质及技术负责人情况,签署A3;。66审查焊工合格证、有效期限、施焊条件等。 67安装、验收及土建施工用的测量仪器定期鉴定情况。68审查基础验收情况; 69掌握设计对连接材料、焊缝无损探伤和吊装的要求。 610审查焊接材料、高强度螺栓等连接质量证明书、试验报告并进行外观检查。611钢构件和连接材料贮运条件。 612审查钢构件出厂合格证和设计要求作强度试验的构件试验报告。613审查钢柱等主要构件标记是否齐全。 614审查高强度螺栓连接摩擦面抗滑移系数厂家试验报告和安装前复验报告。615审查高强度螺栓连接预拉力或扭矩系数复验报告。616审查高强度螺栓表面硬度检查报告。617审查网架球节点试验报告。618首次采用的钢材和焊接材料的焊接工艺评定报告。7、施工阶段安全监理71施工现场通道附近的洞口除应设置防护设施与安全标志外,夜间还应设红灯示警。72井架、施工用电梯、脚手架等与建筑物通道的两侧边,必须设防护栏杆。地面通道上部应装设安全防护棚。双笼井架通道中间,应予分离隔闭。72施工现场的一切电源、电路的安装和拆除必须由持证电工操作;电气必须严格接地、接零和使用漏电保护器。各孔用电必须分闸,严禁一闸多用。孔上电缆必须架空2M以上,严禁拖地和埋压土中,孔内电缆、电线必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V以下的安全灯。73起重机作业时,起重臂和重物下方严禁有人停留、工作或经过。重物吊运时,严禁人从上方经过。严禁用起重机运载人员;严禁使用起重机斜拉、斜吊和起吊地下埋设或凝固在地面上的重物。8、施工阶段质量监理81原材料及成品进场 811钢 材I 主控项目8111钢材、钢铸材的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。检查数量:全数检查。检验方法:检查质量合格证明文件、中文标志及检验报告等并签署A8。8112对属于下列情况之一的钢材,应进行抽样复验,其复验结果应符合现行国家产品标准和设计要求。（1） 国外进口钢材;(2)钢材混批;(3)板厚等于或大于40mm,且设计有Z向性能要求的厚板;(4)建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;(5)设计有复验要求的钢材;(6)对质量有疑义的钢材。检查数量:全数检查。检验方法:检查复验报告并签署A8。II 一般项目8113 钢板厚度及允许偏差应符合其产品标准的要求。检查数量:每一品种、规格的钢板抽查5处。检验方法:用游标卡尺量测并签署A8。8114型钢的规格尺寸及允许偏差符合其产品标准的要求。检查数量:每一品种、规格的型钢抽查5处。检验方法:用钢尺和游标卡尺量测。8115钢材的表面外观质量除应符合国家现行有关标准的规定外,尚应符合下列规定: (1)当钢材的表面有锈蚀、麻点或划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2; (2)钢材表面的锈蚀等级应符合现行国家标准GB8923规定的C级及C级以上;（2） 材端边或断口处不应有分层、夹渣等缺陷。检查数量:全数检查。检验方法:观察检查并签署A8。812焊 接 材 料 I 主 控 项 目8121焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查焊接材料的质量合格证明文件、中文标志及检验报告等并签署A8。8122重要钢结构采用的焊接材料应进行抽样复验,复验结果应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查复验报告并签署A8。II 一般项目8123焊钉及焊接瓷环的规格、尺寸及偏差应符合现行国家标准GB10433中的规定。检查数量:按量抽查1%,且不应少于10套。检验方法:用钢尺和游标卡尺量测并签署A8。8124焊条外观不应有药皮脱落、焊芯生锈等缺陷、焊剂不应受潮结块。检查数量:按量抽查1%,且不应少于10包。检验方法:观察检查。813连接用紧固标准件I 主 控 项 目8131钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件,其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8132高强度大六角头螺栓连接副应按本规范附录B的规定检验其扭矩系数,其检验结果应符合GB50205- 附录B的规定。检查数量:见本规范GB50205- 附录B检验方法:检查复验报告并签署A8。8133扭剪型高强度螺栓连接副应按本规范附录B的规定检验预拉力,其检验结果应符合本规范GB50205- 附录B的规定。检查数量:见本规范GB50205- 附录B检验方法:检查复验报告并签署A8。II 一般项目8134高强度螺栓连接副,应按包装箱配套供货,包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护,不应出现生锈和沾染赃物,螺纹不应损伤。检查数量:按包装箱数抽查5%,且不应少于3箱。检验方法:观察检查并签署A8。8135对建筑结构安全等级为一级,跨度40m及以上的螺栓球节点钢网架结构,其连接高强度螺栓应进行表面硬度试验,对8.8级的高强度螺栓其硬度应为HRC2129;10.9级高强度螺栓其硬度应为HRC3236,且不得有裂纹或损伤。检查数量:按规格抽查8只。检验方法:硬度计、10倍放大镜或磁粉探伤并签署A8。814焊 接 球I 主 控 项 目8141焊接球及制造焊接球所采用的原材料,其品种、规格、性能等应符合现行国家标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8145焊接球焊缝应进行无损检验,其质量应符合设计要求,当设计无要求时应符合本规范中规定的二级质量标准。检查数量:每一规格按数量抽查5%,且不应少于3个。检验方法:超声波探伤或检查检验报告并签署A8。II 一般项目8146焊接球直径、圆度、壁厚减薄量等尺寸及允许偏差应符合本规范的规定。检查数量:每一规格按数量抽查5%,且不应少于3个。检验方法:用卡尺和测厚仪检查并签署A8。8147焊接球表面应无明显波纹及局部凹凸不平不大于1.5mm。检查数量:每一规格按数量抽查5%,且不应少于3个。检验方法:用弧形套模、卡尺和观察检查并签署A8。815螺 栓 球I 主 控 项 目8151螺栓球及制造螺栓球节点所采用的原材料,其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8152螺栓球不得有过烧、裂纹及褶皱。检查数量:每种规格抽查5%,且不应少于5只。检验方法:用10倍放大镜观察和表面探伤并签署A8。II 一般项目8153螺栓球螺纹尺寸应符合现行国家标准GB196中粗牙螺纹的规定,螺纹公差必须符合现行国家标准GB197中6H级精度的规定。检查数量:每种规格抽查5%,且不应少于5只。检验方法:用标准螺纹规并签署A8。8154螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差应符合本规范的规定。检查数量:每一规格按数量抽查5%,且不应少于3个。检验方法:用卡尺和分度头仪检查并签署A8。816封板、锥头和套筒I 主 控 项 目8161封板、锥头和套筒及制造封板、锥头和套筒所采用的原材料。其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8162封板、锥头、套筒外观不得有裂纹、过烧及氧化皮。检查数量:每种抽查5%,且不应少于10只。检验方法:用放大镜观察检查和表面探伤。817金属压型板I 主 控 项 目8171金属压型板及制造金属压型板所采用的原材料,其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8172压型金属泛水板、包角板和零配件的品种、规格以及防水密封材料的性能应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。II 一般项目8173压型金属板的规格尺寸及允许偏差、表面质量、涂层质量等应符合设计要求和本规范的规定。检查数量:每种规格抽查5%,且不应少于3件。检验方法:观察和用10倍放大镜检查及尺量并签署A8。818 涂装材料I 主 控 项 目8181钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8182钢结构防火涂料的品种和技术性能应符合设计要求,并应经过具有资质的检测机构检测符合国家现行有关标准的规定。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。II 一般项目8183防腐涂料和防火涂料的型号、名称、颜色及有效期应与其质量证明文件相符。开启后,不应存在结皮、结块、凝胶等现象。检查数量:按桶数抽查5%,且不应少于3桶。检验方法:观察检查并签署A8。819其 她I 主 控 项 目8191钢结构用橡胶垫的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。8192钢结构工程所涉及到的其它特殊材料,其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等并签署A8。82钢构件、焊钉(栓钉)焊接工程82 1一般规定(1)检验批划分:可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。(2)碳素结构钢应在焊缝冷却到环境温度、低合金钢结构应在完成焊接24h以后,进行焊缝探伤检验。(3)焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印。822检查内容、检查数量、检验方法见GB50205 ,I,020401;II,020401或GB50205 5.2、5.3。823验收:施工单位自检合格,填写GB50205 ,I,020401;II,020401和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。83紧固件连接工程831检验批划分可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。832检查内容、检查数量、检验方法见GB50205 ,I,020402;II,020402或GB50205 6.2、6.3。833验收:施工单位自检合格,填写GB50205 ,I,020402;II,020402和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。84钢零件及钢部件加工工程841检验批划分可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。842检查内容、检查数量、检验方法见GB50205 ,I,020403;II,020403或GB50205 7.27.6。843验收:施工单位自检合格,填写GB50205 ,I,020403;II,020403和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。85 钢构件组装工程851检验批划分可按相应的钢结构制作工程检验批的划分原则划分为一个或若干个检验批。852检查内容、检查数量、检验方法见GB50205 , 020406和GB50205 8.28.5。853验收:(1) 施工单位自检合格,填写GB50205 , 020406和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。86钢构件预拼装工程861检验批划分可按相应的钢结构制作工程检验批的划分原则划分为一个或若干个检验批。862检查内容、检查数量、检验方法见GB50205 , 020407和GB50205 9.2。863验收:施工单位自检合格,填写GB50205 , 020406和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。87单层刚结构安装工程871检验批划分可按变形缝或空间刚度单元等划分为一个或若干个检验批。地下钢结构可按不同地下层划分检验批。872检查内容、检查数量、检验方法见GB50205 , 020404或GB50205 10.110.3。873验收:施工单位自检合格,填写GB50205 , 020404和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。88多层及高层刚结构安装工程881检验批划分可按楼层和施工段等划分为一个或若干个检验批。地下钢结构可按不同地下层划分检验批。882检查内容、检查数量、检验方法见GB50205 , 020405或GB50205 11.111.3。883验收:施工单位自检合格,填写GB50205 , 020405和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。89钢网架结构安装工程891检验批划分可按变形缝、施工段或空间刚度单元划分为一个或若干个检验批。892检查内容、检查数量、检验方法见GB50205 , 020408或GB50205 12.112.3。893验收:施工单位自检合格,填写GB50205 , 020408和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。810压形金属板工程8101检验批划分可按变形缝、楼层、施工段或屋面、楼面、墙面等划分为一个或若干个检验批。8102检查内容、检查数量、检验方法见GB50205 , 020409或GB50205 13.113.3。8103验收:施工单位自检合格,填写GB50205 , 020409和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。811钢结构涂装工程8111检验批划分可按钢结构制作或钢结构安装工程的划分原则划分为一个或若干个检验批。8112检查内容、检查数量、检验方法见GB50205 , 020410或GB50205 14.114.3。8113验收:施工单位自检合格,填写GB50205 , 020410和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。9、分部(子分部)验收91 内容:911所含分项工程的质量均应验收合格:检查每个分项工程验收是否正确;注意查对所含分项工程有无漏缺,归纳是否完全,或有没有进行验收;分项工程资料是完整,每个验收资料的内容是否有缺漏项,签字是否齐全及符合规定。912质量控制资料应完整:核查和归纳各检验批的验收记录资料,查对其是否完整;检验批验收时,应具备的资料应准确完整才能验收;注意核对各种资料的内容、数据及验收人员的签字是否规范。资料内容有:(1)竣工图纸及相关设计文件(2)施工现场质量管理检查记录(3)有关安全及功能的检验和见证检测项目检查记录(4)有关观感质量检验项目检查记录(5)分部工程所含各分项工程质量验收记录(6)分项工程所含各检验批质量验收记录(7)强制性条文检验项目检查记录及证明文件(8)隐蔽工程检验项目检查验收记录(9)原材料、成品质量合格证明文件、中文标志及性能检测报告(10)不合格项的处理记录及验收记录(11)重大只来年感、技术问题实施方案及验收记录(12)其它有关文件和记录913有关安全及功能的检验和抽样检测结构应符合有关规定。数量和方法见附录G。914观感质量验收应符合。检查项目见附录H。92程序施工单位自验合格,填报GB50300- , 附录F、相当于G.0.12(应自制该表)、相当于G.0.13(应自制该表)、相当于G.0.14(应自制该表)和A7报监理,监理工程师组织有关各方进行验收。验收合格,签署相关文件;验收不合格,签返相关文件。10、 问题及处理101 监理工程师每日将监理过程发生的事情记录于中。102 对监理过程中发现的问题(不合格的工艺、材料等),签发B1,指令施工单位整改。103 施工单位整改处理合格后,填报A6。104 对需向业主及相关单位说明的事项,需确认存证事项等,以报送相关单位。105事故按有关规定及程序进行处理。11、进度控制要点根据监理规划开展各项进度控制工作,特别是以下工作:111认真审批施工组织设计(方案/措施)、施工进度计划,如达不到合同要求重新修改后再报批,直达到要求为止。112 检查施工进度情况,经过监理例会,下发监理通知等监理手段督促施工单位实施施工进度保证措施。113 如施工达不到进度要求,则及时采取措施,并督促施工单位按修改后的施工进度计划实施。115 协助业主加强各方面管理,对合理的工期延长予以审批。12、 投资控制要点根据监理规划开展各项投资控制工作,特别是以下工作:121设计变更、工程签证、合同外工作的工程量,监理人员只核定工程量,并由业主见证,然后报总监核定后方可上报。由业主负责核定工程单价和总价。122 尽可能避免因业主违约等原因给施工单位造成索赔条件。123每月进度款审批必须由总监签字方可支付。13、 应用表单A类表(承包商用表)A1 工程开工/复工报审表A2 施工组织设计(方案)报审表A3 分包单位资格报审表A4 工程施工进度计划(调整计划)报申表A5 成品、半成品供应单位资质报审单A6 监理通知回复单A7 工程报验单A8 建筑材料报审表A9 设备选型报审表A10工程延期报审表A11工程款支付申报表A12工程变更费用报审表A13费用索赔申请表A14砼浇筑令A15拆模报审表A16工程竣工报验单B类表(监理单位用表)B1 监理通知单B2 工程暂停令B3 会议记录B4 费用索赔审批表C类表(各方通用表)C1 工作联系单C2 工程变更单C3 监理日记C4 砼浇筑记录C5 工程建设监理月报C6 工程竣工质量问题初验审查表C7 工程质量评定报告
