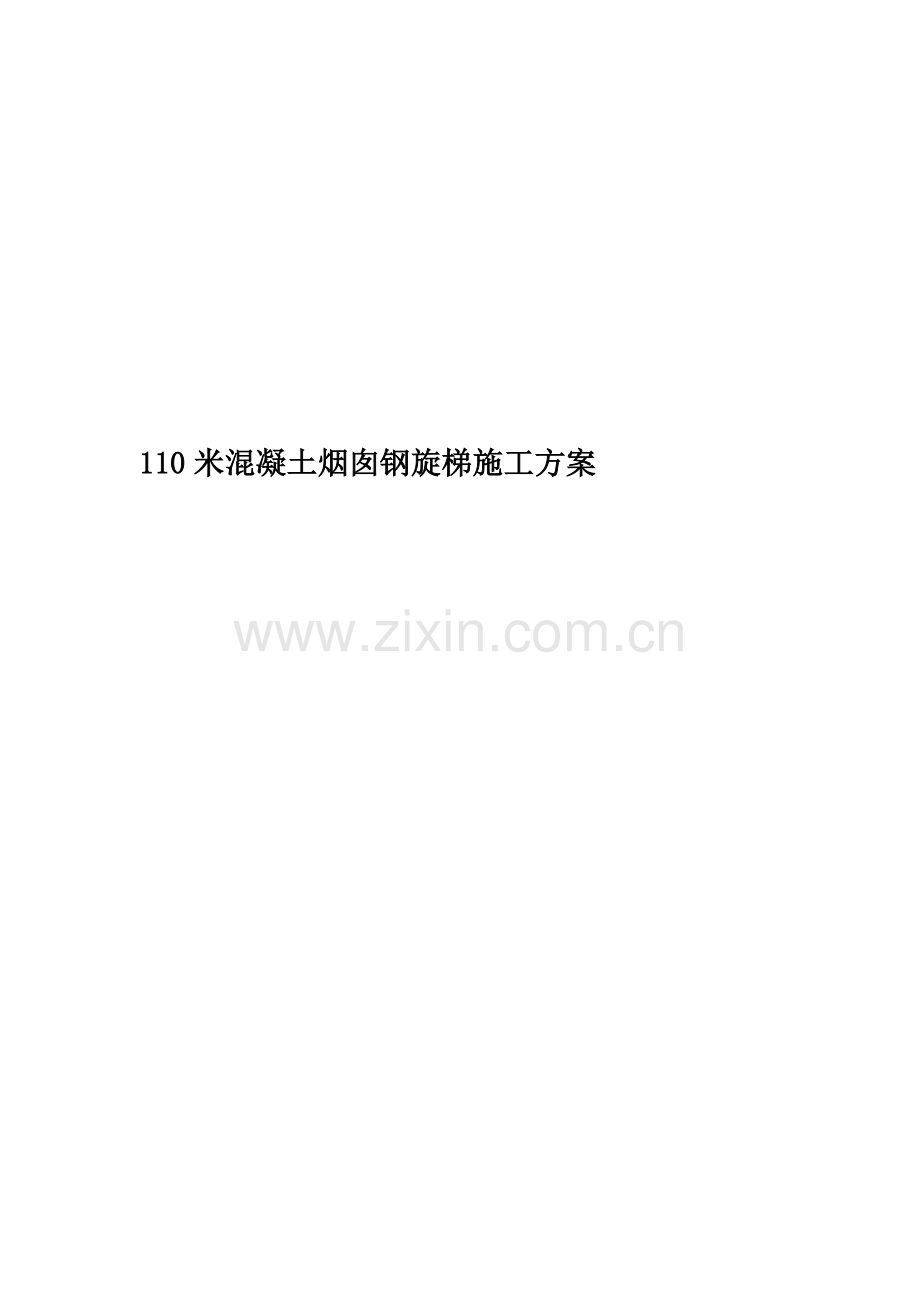

110米混凝土烟囱钢旋梯施工方案

唐海大学城锅炉房110米烟囱钢旋梯工程

施

工

方

案

***工程有限公司
2015年8月

目 录
第一章 、编制说明...................................1
第二章 、编制依据...................................1
第三章 、工程概况及特点.............................1
第一节、工程概况........................................1
第二节、工程特点........................................2
第四章 、施工部署...................................3
第一节、实施目标........................................3
第二节、 施工前准备工作.................................3
第三节、 施工前技术准备.................................4
第四节、材料准备........................................4
第五章 、钢构件制作安装.............................6
第一节、钢构件施工工序.................................6
第六章 、工程质量保证措施...........................9
第七章 、安全施工保证措施..........................13
第一节、施工安全管理保证措施...........................13
第八章 、文明施工保障措施..........................15
第一节、文明施工目标...................................15
第二节、文明施工，环保措施.............................15
第三节、重点部位的要求.................................15
第四节、标准化管理要求.................................16

第一章、编制说明
本施工组织设计严格按照工程招标范围的要求进行编制。在人员、机械、调配、质量要求、进度安排等方面统一部署原则下，主要以110米烟囱钢旋梯、钢平台制作安装为主要内容。

第二章、编制依据
1、本工程招标施工图纸；
2、我公司的技术、机械设备装备情况及管理制度；
3、国家现行施工验收规范、规程、标准及省、市基本建设的有关
规定及文件。
4、对施工现场及周围环境实际踏勘获得的资料和数据。
第三章、工程概况及特点
第一节、工程概况
（1）、建设单位：
（2）、工程名称：
（3）、工程地点：
（4）、设计单位：
第二节、工程特点
本工程为110米烟囱室外钢旋梯一部和几层钢平台，采用图集02J401。
第四章  施工部署
第一节、实施目标
   为充分发挥企业优势，科学组织安装作业，我们将选派高素质
的项目经理及工程技术管理人员。按项目法施工管理，严格执行
ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心
组织，科学管理，优质高效地完成施工任务，严格履行合同，确保
实现如下目标:
  （1）质量等级：优良
（2）安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾
事故的发生，创文明标化工地。
  （3）科技进步目标：为实现上述质量、工期、安全文明施工等目
标，充分发挥科技的作用，在施工中积极采用成熟的科技成
果和现代化管理技术。
第二节、施工前准备工作
熟悉施工图样和产品制造工艺，根据施工图样及排板图验明样
板及材料数据，核对钢材牌号、规格，保证图样、样板、材料三者
的一致，并要求材料具有质量合格证明书。检查材料有无裂纹、夹
层、表面疤痕、或厚度不均匀等缺陷，并根据产品的技术要求酌情
处理。当材料有较大变形、影响号料精度时，应先进行矫正。
1、本工程钢构件的制作工艺流程如下：
熟悉图纸→放样→取料→切割→小型构件焊接→预拼装→修
改、调整、焊接→焊缝和尺寸检查→构件除锈→涂装→标注编号→
分类堆放→安装。
第三节、施工前的技术准备
为确保工程质量，按期完工，应了解下列内容：
（1）、了解工程项目的内容和性质、服务对象及安装位置；
（2）、熟悉技术、质量要求，强化技术管理及技术措施；
（3）、合理安排施工进度及人力和物力的投入。
第四节、材料准备
1、材料验收
验收内容：
（1）、查验钢材质量证明书中的批号、炉号、化学成分、机械性
能及规格、数量，且应符合国家现行标准或订货技术条件的规定。
（2）、对进场钢材质量有疑问时，应按国家现行有关标准的规定
进行抽样检验及试验，试验项目和试样数量符合规范要求。
（3）、钢材不得有夹渣、裂纹、结疤、折叠和夹层等缺陷；
（4）、检查钢材截面，不得存在“分层”、“夹渣”等缺陷。
2、钢材的堆放
钢材堆放应符合下列要求：
（1）、小型钢材应存放在库房的料架上；
（2）、大型钢材楼层堆放时，堆放场地应平整，钢材置于枕木
上，且每5-6层加置枕木。
3、焊接方法和焊接材料
本工程焊接的方法采用了手工电弧焊、埋弧焊、栓焊等多种方
法，采用的焊接材料必须符合设计要求。
第五章、钢构件制作安装
第一节、钢构件施工工序
放样→气割下料→煨弯→除锈→装配→焊接→油漆防腐→成品检查→成品安装→验收文件
（1）放样:
首先要认真核对图纸尺寸,工艺要求,如发现问题及时和设计
联系解决.为保证装配安装尺寸,要求现场放大样,节点必须放
样.所有要求号钻孔的板,划线时要用划针,号完孔后要打围冲.
样板做好后,要经过自检,互检后才能交质检员检查.
（2）下料:
下料前必须检查材料的外观质量,遇到问题需以书面报告形
式与有关负责人联系处理,未得到处理意见不允许下料.
气割下料时,要求切割断口表面平滑,没有明显凹坑和沟槽,超过
1mm磨光,超过2mm补焊并磨光.
零件气割下料采用半自动割下料,要求保证割口质量,控制断面
断口900.
下料后,每个零件都要按单元,图号,零件号,规格编好号,标记要
清楚工整。
气割下料的允许偏差(单位:mm)2:零件宽度,长度±3.0;切割面平
整度<2.0;割纹深度<0.2;局部缺口深度<1.0
（3）煨弯:
型钢下料后利用煨弯机进行煨弯。煨弯采用冷煨法。
（4）钻孔
钻孔前,钻模要用固定的专用卡具,紧固好后才能钻孔,钻床
钻孔前必须用水平仪找平,钻孔时要控制同心度.
对好钻模后,为防止孔的窜动,除了用卡兰紧睹外,还要在腹板上
孔的对角线处钻穿销子.
钻孔后要清除加工件上的飞边,毛刺.
（5）除锈
钢结构除锈采用人工除锈，人工使用角磨，将构件便面浮锈
清除干净。
（6）装配
采用现场拼装，辅助设备为吊链。按照构建尺寸对正，用吊车和吊架配合安装。
（7）焊接:
①、焊接材料:焊条Ｅ43型，要有厂家的资质，材料的合格证或材
质单。
②、焊接要求:
1) .所有焊接要按照《GB50205》和《钢结构焊接规程》进行,成为
焊缝一部分的定位焊缝,要满足最终焊缝的质量要求,并用焊接
该焊缝的相同牌号焊条进行定位焊.
2) .焊缝坡口要符合图纸要求焊接接头的坡口表面应没有飞边,撕
裂氧化皮和其它杂物.
3）.在任何材质的母材上不要在非焊缝区引弧。
4).所有构件端部要求围焊.
5).预热范围:焊道两侧各不小于50MM内由烤枪预热,层间温度控
制在100-4000C之间.
6).所有要求焊透的焊缝应满足设计说明的要求.
（8）油漆:
在刷漆前必须清除油,锈,砂子及电焊飞溅,焊疤等。
所有金属构件表面（包括预埋件）安装前均需除锈，涂一道防锈
漆底漆，安装后涂一道防锈漆底漆涂一道面漆，浅淡灰色。
（9）成品检查:
要严格按<钢结构施工及验收规范>(GB50205-2001)进行加
工,每道工序均应严格检查,合格后方可转入下道工序,成品检查
合格后即可运输至安装现场.
（10）验收文件:
材料产品合格证(复印件注明产地,原件存放地,复印人及使
用量)；材料复验证明；构件检查记录(装配,焊接)；质量评定:
焊接质量评定表;油漆质量评定表；产品合格证。
第六章、工程质量保证措施
   本工程严格按照ISO9001的管理标准执行，开工前先明确
工程创优目标，完善工程质量管理体系及措施：
 1、施工及验收依据。
  （1）钢结构安装严格按施工图纸执行。
  （2）变更通知书及其它有关制安方面的方案通知。
  （3）图纸会审纪要。
  （4）《钢结构工程施工质量验收规范》GB50205-2001及其它相关
规范，质量检验评定标准和技术水平。
 2、本工程安装程序必须保证结构稳定性和不导致永久性变形。
 3、本工程构件存放场地应平整坚实，无积水，钢构件应按各种类、
型号、安装顺序分区存放，钢构件底层垫枕应有足够的支承面，
并应防止支点下沉，相同型号的钢构件叠放时，各层钢构件支点
应在同一垂直线上，并应防止钢构件被压坏和变形。
4、安装前，应按构件明细表和进场构件查验产品合格证设计文件。
应根据安装顺序，分单元成套供应。贯彻原材料，半成品和成品
检验制度，施工员应会同质量检查员对半成品和成品进行复检，
加强成品与半成品的质量监督工作。
5、钢构件安装的测量和校正，应根据工程特点编制相应的工艺，原
钢板和异种钢板的焊接、高强度螺栓安装和负温度下施工等主要
工艺，应在安装前进行工艺试验，编制相应的施工工艺。
6、本工程的钢梯、平台、支撑等主要构件安装就位后，应立即进行校正、固定，当天安装的构件应形成稳定的空间体系。
7、钢结构安装偏差的检测，应在结构形成空间刚度单元并连接固
定后进行。
8、必须遵循的质量原则：
   ①、施工前技术人员应熟悉施工图和有关技术资料，熟悉工程，
了解施工及验收标准编制专业施工方案。
   ②、施工完毕后应进行自检，并填写施工自检及纪要、明细图。
   ③、开工前技术人员应对班组进行认真细致的交底，掌握施工要
点，为保证安装质量打好基础。
   ④、从施工准备到竣工投入运行的整个施工过程中，每一步骤都
必须严格把关，切实保证质量，人员严格按规程要求操作，
同时质量体系加强监督检查，保证每一环节的质量。
   ⑤、在施工中贯彻施工规范、规程和评定标准及监理方现场指导，
技术人员的书面技术要求，并要按图纸施工。
   ⑥、对构件的焊接，焊工必须进行复核，取得合格证的焊工方可
上岗操作。
   ⑦、进行工序交底工作，上道工序结束，对下道工序应建立交接
制度，首先由上道工序人员进行交底，下道工序发现上道工
序不合格者，有权拒绝施工，在上级部门对此核实前，应保
证下道工序的正常要求，以证实后责令上道工序修正合格后
方能进行下道工序的施工，否则，不能进行下道工序的施工。
⑧、按施工程序办事，组织合理施工，文明施工，下达任务时要明
确质量标准和要求，并应认真到“四个坚持”、“四个不准”。
 A：“四个坚持”为：
   ①、 坚持谁施工谁负责工程质量的原则。
②、 坚持成品复核检查制度。
   ③、 坚持三检二评工作制度（自检、互检、专检、初评、复评）。
  ④、 坚持检查评比。
B：“四个不准”为:
①、 没有做好施工准备工作不准开工。
②、 没有保证措施不准开工。
③、 设计图纸未熟悉不准开工。
④、 没有技术、安全交底不准施工。
11、工程总体管理中实行全过程的质量控制，是保证工程质量关键
步骤的必要手段。全过程质量控制的要点：
   ①、对原材料、构配件采购的质量控制。
   ②、复核现场质量定位、工程定位依据、轴线、水准控制点，复
核无误后，正式办理移交手续。
③、审查现场质量保证体系、检测、人员配备钢结构分部工程质
量检查认证。
④、督促检查施工机械的完好情况。
⑤、本工程质量控制点
A、钢梯安装关键控制点的保证措施：
  a、用先进的测量仪器定位，确保钢梯的安装符合规范要求。
 b、派人驻厂参与制作管理，发现问题及时解决。
  C、与设计、制作一起讨论各种构件连接节点部位并做应力应变测
试，便于操作者控制变形。
12、为保证本工程质量能达到优质标准，必须做到以下几点：
   a、首先建立健全的工程管理网络和质量管理制度，明确钢结构工
程施工同各方面的关系：
b、从深化设计开始，深化设计人员必须熟悉图纸，能深化各种节
点，使其具有可操作性，深化设计完成后必须有专业工程师负
责校对、审核，对施工图的修改必须有依有据，且必须由设计
人员签字。
c、材料的采购严格按照ISO9001质量保证体系采购程序执行，在
制作期间可邀请监理工程师及业主单位来制作生产现场指导
监督，以利于制作质量的进一步提高。
   d、材料安装前应仔细核对制作资料，检查构件变形情况，如发现
质量问题应及时校正或重新生产，决不让不合格产品进入工地
现场。
   e、工程施工必须严格按照施工验收规范执行，在施工过程中必须
做到三检（自检、互检、交接检）；对监理工程师提出的问题
应及时整改，杜绝不合格产品流入下一道工序，做到“谁施工、
谁负责”；加强成品保护意识。
第七章、安全施工保证措施
第一节、施工安全管理保证措施
 1、安全生产管理
安全生产管理是项目管理的重要组成部分，是保证生产顺利
进行，防止伤亡事故发生而采取的各种对策。它既管人又要管生
产现场的物、环境。
 a、严格执行有关安全生产管理方面各项规定条例等。
 b、研究采取各种安全技术措施，改善劳动条件，消除生产中的不
安全因素。
c、掌握生产施工中的安全情况，及时采取措施加以整改，达到预防
为主的目的。
d、认真分析事故苗子及事故原因，制订预防发生事故的措施，防止
重复事故的发生。
 2、明确安全目标：杜绝一切安全事故与火灾事故的发生。
 3、建立健全各级各部门的安全生产责任制，责任落实到人。
 4、新进企业工人须进行公司、施工队和班组的三级教育。对上岗员
工进行严格把关，做到上岗前，都要经安全教育。
 5、要进行分部分项工程安全技术交底。
6、必须建立定期安全检查制度且检查有记录。
7、特种作业须持证上岗，且必须遵章守纪，佩戴标记。
 8、建立工伤事故处理档案，认真按规定进行处理报告，做好“三不
放过”工作。
9、具体安全措施：
（1）坚决执行国家劳动部颁发的《劳动操作规程》按照钢结构的
安装工艺要求精心操作，并采取安全与工奖挂钩。正确使用个
人防护用品和安全防护措施，进入施工现场必须戴安全帽，禁
止穿拖鞋或光脚，在没有防护设施的高空、陡坡施工，必须系
安全带。
（2） 钢结构安装前应对全体人员进行详细的安全交底，参加安装的
人员要明确分工，利用班前会、小结会，并结合现场具体情况
提出保证安全施工的要求。上下交叉作业，要做到“三不伤害”，
即：“不伤害自已，不被别人伤害，不伤害别人”。距地面2m
以上作业要有安全防护措施。
（3）高空工业要系好安全带，地面作业人员要戴好安全帽，高空作
业人员的手用工具袋，在高空传递时不得扔掷。
（4）现场气割、电焊要有专人管理，并设专用消防用具。
（5）参加安装的各专业工种必须服从现场统一指挥，负责人在发现
违章作业时要及时劝阻，对不听劝阻继续违章操作者应立即停
止其工作。
第八章 文明施工保证措施
第一节、争创标准化文明工地。
将严格按照北京市的施工现场标准化管理规定的内容及相关文件进行布置及管理，并提出文明施工目标为：争创标准化文明工地。
 第二节、文明施工，环保措施
   由于文明施工包括的内容很多，又有许多与安全生产等有紧
密联系，故如有与安全生产的内容重复的，将同样列出，并作为
重点强调的内容加以重视。
第三节、重点部位的要求
   在编制本施工方案过程中，本公司曾派人对施工现场进行了现
场勘探，并根据现状把文明施工中的重点部位要求如下：
①、工完场清：在施工过程中，要求各作业班组做到工完场清，以
保证施工现场没有多余的材料、垃圾。
作为项目经理部应派专人对施工现场进行清扫、检查，以使每
个已施工完的结构清洁，而对运入现场的材料要求堆放整齐，以使整个施工现场整齐划一。
 ②、对于工程中所使用的氧气、乙炔等必须有专人保管，未经同意，
不得任意使用；本工程所用材料均为绿色环保材料，使用后对周
围环境、水源、空气等均不产生任何污染。
第四节、标准化管理要求
本工程在施工中我们将大力推行施工现场标准化，加强环境卫
生管理，从小处着眼，发动全体人员参与，以使本工程能形成一
个体现现代文明的窗口。我们会落实业主制订的规章制度，并认
真执行。

16

17
