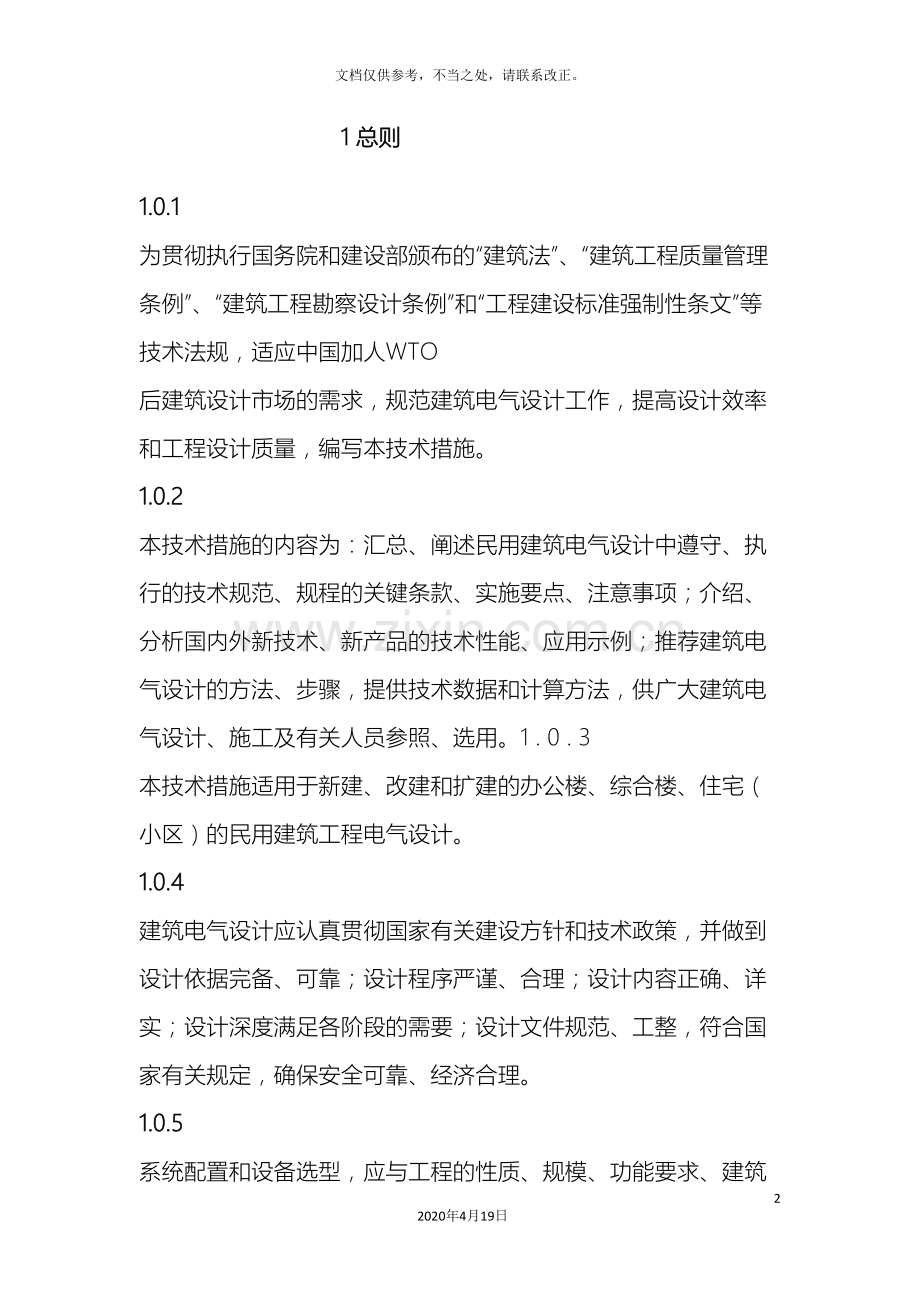

1 总则
1.0.1 为贯彻执行国务院和建设部颁布的“建筑法”、“建筑工程质量管理条例”、“建筑工程勘察设计条例”和“工程建设标准强制性条文”等技术法规，适应中国加人WTO 后建筑设计市场的需求，规范建筑电气设计工作，提高设计效率和工程设计质量，编写本技术措施。
1.0.2 本技术措施的内容为：汇总、阐述民用建筑电气设计中遵守、执行的技术规范、规程的关键条款、实施要点、注意事项；介绍、分析国内外新技术、新产品的技术性能、应用示例；推荐建筑电气设计的方法、步骤，提供技术数据和计算方法，供广大建筑电气设计、施工及有关人员参照、选用。1 . 0 . 3 本技术措施适用于新建、改建和扩建的办公楼、综合楼、住宅（小区）的民用建筑工程电气设计。
1.0.4 建筑电气设计应认真贯彻国家有关建设方针和技术政策，并做到设计依据完备、可靠；设计程序严谨、合理；设计内容正确、详实；设计深度满足各阶段的需要；设计文件规范、工整，符合国家有关规定，确保安全可靠、经济合理。
1.0.5 系统配置和设备选型，应与工程的性质、规模、功能要求、建筑环境、经济发展水平和人文习惯相适应，应适当考虑专业技术和建筑功能扩展的可能性，以延长工程寿命，节省投资，提高系统的性能价格比。
1.0.6 应选用技术先进、性能可靠、安装方便、操作简单的标准化、节能型设备装置，严禁使用已被国家淘汰的和不符合国家技术标准、没有产品质量认证的设备装置。设计选用的新技术、新产品、新设备必须首先进行技术论证，切实掌握产品及其系统配置的技术性能、试验数据、使用条件和应用示例。
1.0.7 应综合考虑环境保护，积极采取各项节能措施，尽可能减少资源损耗和环境污染。
1.0.8 设计工作是整个建筑工程设计的一部分，有着与建筑、结构、给排水、采暖动力多个专业和电气专业内部的配合，在各个设计阶段，都要互提资料，互有要求，要密切配合，才能节省时间，保证工程的设计、施工质量。
1.0.9 随着新技术、新产品的发展，建筑物功能要求的提高，建筑电气设计包括的系统多、产品类别多、技术参数多，在设计工作中，应逐步应用计算机技术和信息网络系统，依靠局域网、广域网、Internet 网，实现资源共享，提高科技和经济效益。
1.0.10 对于中外合资或国外独资的建设项目，必须严格执行中国现行规范，当有关方面要求执行严于中国规范的国外规范条款或中国尚未制定的规范规定时，可全部或部分执行，但应征得有关主管部门的审核同意。

2 供电系统
2.1 一般规定
2.1.1 供配电系统的设计，首先应确定用电负荷的等级，并根据负荷等级采取相应的供电措施，以保证供电系统的合理性。
2.1.2 供配电系统应简单、安全、可靠，分级要少而明确，保证供电质量，便于管理、便于维护、节约建设投资、减少运行时的电能损失。
2.1.3 为了更好的贯彻执行国家和行业规范，本措施根据民用建筑的用电特点，对“规范”中的有关条款进行了汇总、阐述或细化，提高可操作性。
2.1.4 本章的主要内容包括负荷分级、供电措施、供电质量要求、负荷计算及自备电源的设置等。
2.2 负荷分级及供电措施
2.2.1 负荷分级
民用建筑电气负荷，根据建筑物在政治、经济上的重要性或用电设备对供电可靠性的要求，分为三级。即一级负荷、二级负荷、三级负荷。
根据设计规范GB 50052 - 95 第2.0.1 条及JGJ / T 16-92 第3.1.1 条，某些“特等建筑”和“不允许中断供电”的负荷列为特别重要负荷。
1 一级负荷
l）中断供电将造成人身伤亡、重大政治影响、重大经济损失、公共场所秩序严重混乱等情况之一的用户或设备，为一级负荷。
2）重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心、经常见于重要国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
3）中断供电将影响实时处理计算机及计算机网络正常工作，或中断供电将发生爆炸、火灾及严重中毒的负荷为特别重要负荷。
2 二级负荷
中断供电将造成较大政治影响、较大经济损失及公共场所秩序混乱的用户或设备；中断供电将影响用电单位的正常工作，例如交通枢纽、高层普通住宅、甲等电影院、中型百货商店、大型冷库等用户为二级负荷用户；普通办公楼、高层普通住宅楼、百货商场等用户中的客梯电力、主要通道照明等用电设备为二级负荷设备。
3 三级负荷
不属于一、二级的负荷。
2.2.2 各类负荷分级。见表2.2.2 。
2.2.3 各级负荷的供电措施
各级负荷用户和设备的供电措施，均与外部电源条件有关，而外部电源条件取决于工程筹建单位提供的由当地供电部门出据的“供电方案”。根据“供电方案”设计本工程的电源及供配电系统。
假若工程筹建单位和当地供电部门未提供“供电方案”，工程设计者应根据工程所在地的公共电网现状及其发展规划，结合本工程的用电量、负荷等级、供电距离等因素，经过技术经济比较确定本工程的外部电源、备用电源及供配电系统，并经筹建单位报当地供电部门批准
表2.2.2 负荷分级表
电的负荷
负荷所属用户
用电设备（或场所）名称

一

级

负

荷

特
别
重
要
负
荷

1.中断供电将发生中毒、爆炸和火灾等情况的负荷
2.特另叨重要场所不允许中断供
电的负荷：
电的负荷：
国家气象台
国家计算中心
甲等剧院
大型博物馆、展览馆
重要图书馆（藏书上百万册）
大型国际比赛场馆
大型百货商店（场）
大型金融中心（银行）
国家及省、市、自治区广播、电视电台
电信枢纽卫星站
民用机场台

国宾馆、国家级大会堂、国家级国际会议中心

气象业务用电子计算机系统
电子计算机系统
调光用电子计算机系统
防盗信号电源、珍贵展品展室的照明
检索用电子计算机
计时记分电子计算机系统以及监控系统
经营管理用电子计算机系统关键电子计算机系统和防盗报警系统电子计算机系统

保证通信不中断的主要设备和重要场所的应急照明航空管制、导航、通信、气象、助航灯光系统设施和台站；边防、海关的安全检查设备；航班预报设备；三级以上油库，为飞行及旅客服务的办公用房；

主会场、接见厅、宴会厅、照明、电声、录像电子计算机系统

一

级

负

荷
一级负荷用电单位中的右列设备

1 ．消防用电设备，例如：消防水泵、消防电梯、排烟及正压风机、消防中心（控制室）电源2 ．应急照明、疏散标志灯3 ．走道照明、值班照明、警卫照明、障碍标志灯4 ．主要业务用电子计算机系统电源5 ．保安系统电源6 ．电话机房电源7 ．客梯电力8 ．排污泵9 ．变频调速恒压供水生活水泵

四星级及以上宾馆

宴会厅电声、新闻摄影、录像电源；宴会厅、走道照明
电的负荷
负荷所属用户
用电设备（或场所）名称

一

级

负

荷

国宾馆、国家级大会堂、
国际会议中心
总值班室、会议室、主要办公室、档案室、排污泵、客梯电源
地、市级及以上气象台
气象雷达、电报及传真收发设备、卫星云图接收机及语言广播电源、气象绘图及预报照明
科研院所、高等院校
重要实验室，如：生物制品、培养剂等
甲等剧场
舞台、贵宾室、演员化妆室照明，舞台机械电力、电声、广播、电视转播及新闻摄影电源

省、直辖市级及以上体育场、馆
比赛厅、主席台、贵宾室、接待室、新闻发布厅及走道照明，检录处、仲裁录放室、终点摄像室、编印室、电脑室、电声、广播、电视转播及新闻摄影电源

县级及以上医院
急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病理切片分析、CT 扫描室、血库、高压氧仓、加速器机房、治疗室、配血室的电力照明，培养箱、冰箱、恒温箱的电源、走道照明

银行
大型银行营业厅照明、一般银行的防盗照明

百货商场
营业厅、门厅照明
广播电台、电视台

国家级政府办公楼

直接播出的语音播音室、控制室、电视演播厅、中心机房、录像室、微波机房及其发射机房的电力和照明

主要办公室、会议室、总值班室、档案室照明
民用机场
候机楼、外航驻机场办事处、机场宾馆及旅客过夜用房
高层建筑
消防用电、应急照明、水泵、排污泵
大型火车站

国境站的旅客站房，站台、天桥、地道的用电
水运客运站
通信、导航设施

监狱
警卫照明、提审室照明

电的负荷
负荷所属用户
用电设备（或场所）名称

二

级

负

荷
二级负荷用户中的设备

消防用电、客梯电力、排污水泵、水泵、主要通道及楼梯间照明

省部级办公楼
主要办公室、会议室、总值班室、档案室
大型博物馆、展览馆
展览照明
四星级以上宾馆、饭店
客房照明
甲等影院
照明与放映用电
医院
电子显微镜、X 光机电源，高级病房、肢体伤残康复病房照明
小型银行
营业厅、门厅照明
大型百货商场、贸易中心
自动扶梯、空调设备
中型百货商场
营业厅、门厅照明
电视台、广播电台
洗印室、电视电影室、审听室
民用机场
除特别重要及一级负荷以外的其它用电
水运客运站
港口重要作业区、一等客运站用电
大型或有特殊要求的冷库
制冷设备电力、电梯电力、库房照明
其它

一级负荷用户中：生活水泵、客梯电力、厨房动力与照明、空调设备；特别重要负荷用户中的一般负荷
1 一级负荷用户和设备的供电措施
l ）供电电源。
① 一级负荷用户应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到破坏。而且当一个电源中断供电时，另一个电源应能承担本用户的全部一级负荷设备的供电（根据当地电源的可靠程度及用户要求，在已有两路市电的情况下，可增设自备电源）。
② 当一级负荷设备容量在200kw 以上或有高压用电设备时，应采用两个高压电源，这两个高压电源一般是由当地电力系统的两个区域变电站分别引来。两个电源的电压等级宜相同。但根据负荷需要及地区供电条件，采用不同电压更经济合理时，亦可经当地供电部门同意，采用不同电压供电；或自备柴油发电机。
③ 当需双电源供电的用电设备容量在100kw 及以下，又难于从地区电力网取得第二电源时，宜从邻近单位取得第二低压电源，否则应设EPS 或柴油发电机组备用电源。
④ 当一级负荷用户符合下列条件之一时，宜设置自备电源。
a ．根据当地供电部门的规定需设自备电源或外电源不能满足一级（含特别重要）负荷要求时。b ．所在地区偏僻、远离电力系统等原因，设置自备电源较从电力系统取得第二电源经济合理时。c ．有常年稳定余热、压差、废气可供发电，技术经济合理时。
⑤ 作为应急用电的自备电源与电力网的正常电源之间必须采取防止并列运行的措施。
⑥ 分散的小容量一级负荷，如电话机房、消防中心（控制室）、应急照明等，亦可采用设备自带的蓄电池（干电池）或集中供电的EPS 作为自备应急电源。
⑦ 根据负荷对中断供电时间的要求，可分别选择下列应急电源。
a ．允许中断供电时间为巧，以上时，可选用快速自起动柴油发电机组，并设置与市电自动切换的装置，有防止与市电并联的措施。
b ．双电源自动切换装置的动作时间，能满足负荷对中断供电时间的要求时，可选用带自动投人装置的独立于正常电源的供电回路。
。．允许中断供电时间仅为毫秒级的负荷，可选用各类可靠的不间断供电装置。
2 ）供配电系统。
① 一级负荷用户的变配电室内的高低压配电系统，均应采用单母线分段系统。分列运行互为备用。② 一级负荷设备应采用双电源供电，并在最末一级配电装置处自动切换。
③ 不同级别的负荷不应共用供电回路，为一级负荷供电的回路中，不应接人其它级别的负荷。④ 为一级负荷供电的低压配电系统，应简单可靠，尽量减少配电级数。一般情况下，配电级数不应超过三级。
2 特别重要负荷用户和设备的供电措施
l ）特别重要负荷用户，必须在考虑-电源系统检修或故障的同时，另一电源系统又发生故障的可能，应从电力系统取得第三电源或自备电源（一般是在已有两个市网电源的情况下，再设快速自起动柴油发电机组或大容量UPS 或EPS 不间断电源）。
2 ）在特别重要负荷用户的变电所内的低压配电系统中，应设置应急供电系统，为特别重要负荷和一级负荷设备供电。并严禁将其它级别的负荷接人此应急供电系统。
3 ）特别重要负荷设备应由两个电源供电，在设备的控制装置内自动互投，并应满足设备对电源中断供电时间的要求或选用可靠的不间断电源装置供电（UPS ）。
4 ）不同级别的负荷不应共用供电回路，为特别重要负荷设备供电的回路中，严禁接人其它级别的负荷。
3 二级负荷用户和设备的供电措施
二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不致中断供电或中断供电能及时恢复。
l ）二级负荷用户的供电可根据当地电网的条件，采取下列方式之一：
① 宜由两个回路供电，其第二回路可来自地区电力网或邻近单位，也可自备柴油发电机组（但必须采取防止与正常电源并联运行的措施）。
② 由同一座区域变电站的两段母线分别引来的两个回路供电。
③ 在负荷较小或地区供电条件困难时，可由一路6kV 及以上专用的架空线路供电，或采用两根电缆供电，其每根电缆应能承担全部二级负荷。
2 ）二级负荷设备的供电应根据本单位的电源条件及负荷的重要程度，采取下列方式之一：① 双电源（或双回路）供电，在最末一级配电装置内自动切换。
② 双电源（或双回路）供电到适当的配电点自动互投后用专线送到用电设备或其控制装置上。③ 由变电所引出可靠的专用的单回路供电。
④ 应急照明等分散的小容量负荷，可采用一路市电加EPS 或采用一路电源与设备自带的蓄（干）电池（组）在设备处自动切换。
4 三级负荷用户和设备的供电措施
三级负荷对供电无特殊要求，采用单回路供电，但应使配电系统简洁可靠，尽量减少配电级数，低压配电级数一般不宜超过四级。且应在技术经济合理的条件下，尽量减少电压偏差和电压波动。在以三级负荷为主，有少量一、二级负荷的用户，可设置仅满足一、二级负荷需要的自备电源。
2.3 电压等级与供电系统
2.3.1 电压等级选择
1 城镇的高压配电电压宜采用10kV ，低压配电电压应采用220 / 3soV 。
2 用电单位（或称为用户）的供电电压，应根据其计算容量、供电距离、用电设备特性、供电回路数量、远景规划及当地公共电网的现状和发展规划等技术经济因素综合考虑确定。
3 小负荷用户宜接人当地低压电网。当用户的计算容量为200kVA 或用电设备单台功率）250kw ; 当供电距离＞250m ，计算负荷＞100kVA 者，宜采用高压供电。
4 地区电力网提供的电源电压为35kV ，且采用35kv 配电经济合理时，经当地供电部门同意，可采用35kv 配电，并采用35 / 0 . 4kv 直降的方式。若根据用电设备的具体情况，选用6kv 配电技术经济合理时，可采用6kV 配电。
2.3.2 供配电系统设计
l 供配电系统应简单可靠，配电极数不宜过多，同一电压等级的配电级数高压不宜多于两级，低压一般不宜多于三级，三级负荷不宜多于四级。
2 应根据用电负荷的容量及分布，使变压器深人负荷中心，以缩短低压供电半径，降低电能损耗，节约有色金属，减少电压损失，提高供电质量。具备下列情况之一者，宜分散设置配电变压器：l ）单体建筑面积很大或场地大，用电负荷分散。
2 ）大型建筑群或建筑小区。
3 ）超高层或负荷很大的高层建筑，除在地下层或首层外，可根据负荷分布将变压器设在顶层、中间层。具体要求见本措施第3 . 4 节。
3 10kv 配电系统应简单灵活，有较大的适应性。根据负荷等级、容量、分布及线路走廊等情况设计，配电系统宜以环式为主，也可采用放射式或树干式。
4 每条线路，每个配变电所都应有明确的供电范围，不宜交错重迭。
2.4 供电质量与功率因数补偿
2.4.1 电压偏差允许值
用电设备端子处的电压偏差（以额定电压的百分数表示）:
1 10kV 及以下三相供电为土7 ％。
2 220V 单相供电为＋7 % ，-10 ％。
2.4.2 减少电压偏差的措施
为减少用电设备端子处的电压偏差，应采取下列措施：
1 正确选择变压器的变压比和电压分接头。
2 选用小阻抗变压器及电线电缆，以降低配电系统阻抗。
3 采用恰当的方式、适当的容量进行无功功率补偿，一般为自动调节补偿方式。
4 应将单相负荷尽量均匀地分配到三相电源的各相上，使三相负荷趋于平衡。
由地区公共低压电网供电的220V 照明负荷，当线路计算电流超过30A 时，宜采用三相四线制供电。
5 选用结线组别为D ·yn11 的三相电力变压器。
6 10( 6 ) kV 配电变压器不宜采用有载调压型，但在当地10 ( 6 ) kV 电源电压偏差不能满足要求，且用户有对电压要求严格的设备，单独设置调压装置技术经济不合理时，也可采用10 ( 6 ) kV 有载调压变压器。
2.4.3电压波动允许值及减少电压波动的措施
l 电压波动允许值：
1）照明及一般动力设备因设备起动等因素引起的电压波动允许值为额定电压＋5 ％、－10 ％。
2）医用X 光机的电压波动允许值为额定电压的土10 ％。
3）电子计算机电源应满足表2.4.3 的要求。
表2.4.3 各级计算机性能允许的电能参数变动范围表
要求 分级
项目
A 级
B 级
C 级
稳态电压偏移范围（% )
土2
士5
+7
－13
稳态频率偏移范围（H : )
土0.2
土0.5
土l
电压波形畸变率（% )
3 ～ 5
5～8
8 ～10
允许断电持续时间（sm )
0 ～ 4
4 ～ 200
200 ～ 1500
2 供配电系统的设计应采取下列措施以减少电压波动和电压闪变：
l ）将冲击性负荷与对电压波动、闪变敏感的负荷由不同的变压器供电。当难于做到由不同变压器供电时，宜由变电所低压柜处采用专用回路供电。
2 ）将大容量电动机采用降压起动措施。
3 ）当冲击性负荷与其它负荷共用回路且容量较小时，宜采用加大导线截面或其它降低共用线路阻抗的措施。
2.4.4 谐波电压限值及减小电压波形畸变率措施
1 谐波电压限值。公用电网谐波电压（相电压）限值见表2.4.4－1
表2.4.4－1谐波电压（相电压）限值表
电网标称电压( kV )
电压总谐波畸变率( % )
各次谐波电压含有率（% )
奇次
偶次
0.38
5.0
4.0
2.0
6
4.0
3.2
1.6
10
35
3.0
2.4
1.2

2 注人公共连接点的谐波电流允许值见表2.4.4 -2
表2.4.4 -2 各次谐波电流允许值表
标准
电压(kV)
波次数

谐波电流
允许值(A)

基准短路
容量（mVA )

2

3

4

5

6

7

8

9

10

11

12

13
0.38
10
78
62
39
62
26
44
19
21
16
28
13
24
6
100
43
34
21
34
14
24
11
11
8.5
16
7.1
13
10
100
26
20
13
20
8.5
15
6.4
6.8
5.1
9.3
4.3
7.9
注：当电网短路容量与本表中的基准短路容量不同时，谐波电流允许值与电网的短路容量成正比。
3 减少非线性用电设备产生的谐波对电网电压正弦波形畸变率影响的措施：
1) 选用D · yn11 接线组别的变压器。
2) 将非线性用电设备接人短路容量较大的电网。
2.4.5 无功补偿
2.4.5 无功补偿
1 功率因数要求值。
应满足当地供电部门的要求，当无明确要求时，应满足如下值：
l ）高压用户的功率因数应为0 . 9 以上。
2 ）低压用户的功率因数应为0 . 85 以上。
2 无功补偿措施。
l ）提高自然功率因数。
① 正确选择变压器容量。
② 正确选择变压器台数，能够切除季节性负荷用的变压器。
③ 减少供电线路感抗。
④ 有条件时尽量采用同步电动机。
2 ）采用电力电容器补偿。
① 一般采用在变电所低压侧集中补偿方式，当设备（吊车、电梯等机械负荷可能驱动电动机的用电设备除外）的无功计算负荷大于100kvar 时，可在设备附近就地补偿。
② 集中补偿时，宜采用自动调节式补偿装置，防止无功负荷倒送；采用就地补偿时，补偿装置宜与设备同时通断电。
③ 电容器组宜采用自动循环投切的方式。
④ 低压电力电容器装置的载流电器及导体（如断路器、导线、电缆等）的长期允许电流值，不应小于电力电容器额定值的1.5倍。
3 ）补偿的容量。
① 在供电系统的方案设计时，无功补偿容量可按变压器容量的巧％-25 ％估算。在施工图设计时，应进行无功功率计算。每千瓦有功负荷设备所需无功补偿的电容器容量见表2.4.5
② 采用自动调节补偿方式时，补偿电容器的安装容量宜留有适当余量。

表2.4.5 无功功率补偿率（kvar/kW )

0.7
0.72
0.75
0.78
0.80
0.81
0.82
0.83
0.84
0.85
0.86
0.87
0.88

2.5.1 负荷计算的内容
负荷计算的主要内容有设备容量、计算容量、计算电流、尖峰电流。
1 设备容量。
设备容量也称为安装容量，它是用户安装的所有用电设备的额定容量或额定功率（设备名牌上的数据）之和，是配电系统设计和计算的基础资料和依据。
2 计算容量。
计算容量也称为计算负荷、需要负荷或最大负荷。它标志用户的最大用电功率。是配电设计时选择变压器、确定备用电源容量、无功补偿容量和季节性负荷的依据。也是计算配电系统各回路中电流的依据。
3 计算电流。
计算电流是计算负荷在额定电压下的电流。它是配电系统设计的重要参数，是选择配电变压器、导体、电器、计算电压偏差、功率损耗的依据。也能够作为电能损耗及无功补偿的估算依据。
4 尖峰电流。
尖峰电流是负荷的短时（如电动机起动等）最大电流。它是计算电压降、电压波动和选择导体、电器及保护元件的依据。
2.5.2 负荷计算的方法
1 设备容量的计算。
在计算用户的设备容量时，应先对单台用电设备或用电设备组进行如下处理再相加：l ）单台设备的设备容量一般取其名牌上的额定容量或额定功率。
2 ）连续工作的电动机的设备容量即名牌上的额定功率，是轴输出有功功率，未计入电动机本身的损耗。
3 ）短时工作电动机，需考虑使用系数。
4 ）照明设备的设备容量采用光源的额定功率加上附属设备的功率。如荧光灯、金属卤化物灯、高压钠灯、高压汞灯，均为灯泡的额定功率加上镇流器的损耗。低压卤钨灯、低压钠灯为灯泡额定功率加上变压器的功耗。
5 ）成组用电设备的设备容量不包括备用设备。
6 ）消防设备与火灾时必然切除的设备取其大者计入总设备容量。
7 ）季节性负荷，如空调制冷设备与采暖设备取其大者计入总设备容量。
8 ）住宅的设备容量采用每户的用电指标之和。
2 计算容量的计算。
l ）方案设计阶段确定计算容量时，采用单位指标法计算、并根据计算结果确定电力变压器的容量和台数。各类建筑物的用电指标见表2.5.2 -1 。

表2.5.2 -1各类建筑物的用电指标
建筑类别
用电指标（w / m2 )

建筑类别
用电指标（w / m2 )
公寓
30~50

医院
40~70
旅馆
40~70

高等学校
20~40
办公
40~80

中小学
12~40
商业
一般:40~80

展览馆
12~20
大中型:70~130

体育剧场
50~80
体育
40~70

演播室
250~500
剧场
50~80

汽车库
8~15
注：1 当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25 -35v VA/m2。表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。
2 表中的用电指标为W/m2，考虑功率因素和变压器负荷率，折合成变压器容量VA/m2，乘以系数1.5。
2 ）施工图阶段采用需要系数法。
计算容量（计算负荷、有功功率）:
Pjs=Kx . Pe (2.5.2-1)
式中 Pjs ------ 计算容量（kW ) ;
Kx ------需要系数（见表2.5.2—2）
Pe-------设备容量（kW）
视在容量（视在功率）:
无功负荷（无功功率）:
Qjs= (2.5.2-3)
或 Qjs=Pjs.tgφ
单相负荷应均衡的分配到三相上。当无法使三相完全平衡，且最大一相与最小一相负荷之差大于三相总负荷的10 ％时，应取最大一相负荷的三倍作为等效三相负荷计算，否则按三相对称负荷计算。
同类设备的计算容量，能够将设备容量的算数和乘以需要系数。不同类型的设备的视在功率，应将其有功负荷和无功负荷分别相加后求其均方根。
Qjs= (KVA)
各类设备负荷的需要系数及功率因数见表2.5.2 一2 。
负荷名称
规模（台数）
需要系数（Kx )
功率因数（cos 币）
备注
照明
面积＜500 扩
l ? 0 . 9
0 . 9 , l
含插座容量，荧光灯就地补偿或采用电子镇流器
500 ? 3 以刀扩
0 . 9 ? 0 . 7
0 . 9
3 《 X 旧～15 《 X 刃mZ
0 . 75 ? 0 . 55
> 15 《 X 幻mZ
0 . 6 ? 0 . 4
商场照明
0 . 9 ? 0 . 7

冷冻机房锅炉房
1 一3 台
0 . 9 ? 0 . 7
0 . 8 ? 0 . 85

> 3 台
0 . 7 ? 0 . 6
热力站、水泵房、通风机
1 一5 台
l ? 0 . 8
0 . 8 ? 0 . 85

> 5 台
0 . 8 ? 0 . 6
电梯

0 . 18 ? 0 . 22
0 . 7 （交流梯）0 . 8 （直流梯）

洗衣机房厨房
簇l ( X ) kw
0 . 4 ? 0 . 5
0 . 8 ? 0 . 9

> l ( X ) kw
0 . 3 ? 0 . 4
窗式空调
4 一10 台
0 . 8 ? 0 . 6
0 . 8

10 ? 50 台
0 . 6 ? 0 . 4
50 台以上
0 . 4 ? 0 . 3
舞台照明
< 2 ( X ) kw
l ? 0 . 6
0 . 9 ? l

> 20 ( ) kW
0 . 6 ? 0 . 4
瘾赢一、一麟
注：1 一般动力设备为3 台及以下时，需要系数取为Kx = 1 。
2 照明负荷需要系数的大小与灯的控制方式和开启率有关。大面积集中控制的灯比相同建筑面积的多个小房间分散控制的灯的需要系数大。插座容量的比例大时，需要系数的选择能够偏小些。
3 计算电流。
1 ) 380 / 2 20V 三相平衡负荷的计算电流：
2 一5 ) 式中认― 三相设备的额定电压，u 。＝0 . 38kv 。
2 ) 220V 单相负荷的计算电流：
Ij ．。＝Pj 。／Uedcos 币＝Pj 。／0 · 22cos 巾“4 · 55Pj 。／cos 币（A ) ( 2 · 5 · 2 一6 ) 3 ）电力变压器低压侧的额定电流：
, j , ＝凡／万‘。· Set / 0 . 693 二1 . 4435 。（2 . 5 . 2 一7 ) 式中Set ― 变压器的额定容量（kVA ) ;
Uet ― 变压器低压侧的额定电压，Ue ，二0 . 4kv 。

尖峰电流。
1)单台电动机的尖峰电流是电动机的起动电流，笼型异步电动机的起动电流一般为其额定电流的
5 ～ 7倍。
2)多台电动机供电回路的尖峰电流是最大一台电动机的起动电流与其余电动机的计算电流之和。
3)自起动电动机组的尖峰电流是所有参与自起动电动机的起动电流之和。
2.6 自备发电机组的设置原则与注意事项
2.6.1 自备发电机组的设置，应根据用户的负荷等级及城市电网的供电可靠性确定。
2.6.2 自备发电机组容量的确定
1 自备柴油发电机组的总容量应大于特别重要负荷和一级负荷的总容量，例如：消防水泵、排烟风机、正压送风机、消防电梯、应急照明、消防中心控制室、电话机房、保安监控中心、计算机房等负荷的总容量。
2 自备发电机组的单台容量（功率）应满足由其供电的最大容量电动机起动的需要。发电机组的容量（功率）为被起动电动机功率的最小倍数，见表2.6.2 。
表2.6.2 发电机组功率为被起动电动机功率的最小倍数
电动机起动方式
全压起动
Y 一△ 起动
自祸变压器起动
0 . 65Ue
0 . 8 认
母线允许电压降
20 %
5 . 5
1 . 9
2 . 4
3 . 6
巧％
7
2 . 3
3 . 0
4 . 5
10 %
7 . 8
2 . 6
3 . 3
5 . 0
3 方案或初步设计阶段，备用发电机组的容量，按电力变压器总容量的10 ％-20 ％确定。
2.6.3 选择自备发电机组应注意的问题
1 宜选用机组外型尺寸小，重量轻、辅助设备少的产品。注意机房的高度和安装维修运输通道。
2 一般选用风冷式机组。需与土建及暖通专业配合解决进出风及排烟通道。在进出风通道难于解决时，可将排风机、散热管与机组主体分开，单独安装在室外，用水管将散热管与主机相连。
3 注意机组的排烟、排热风、噪音、震动等对环境的影响，选用上述性能优越的产品，选择适宜的安装位置，并采取措施减小其影响。
4 注意发电机的励磁方式，宜选用无刷、自动、快速调节励磁型。适应突然增减负荷或大容量电动机起动的冲击。减小电压波动。
5 选用排烟少、耗油量小、需要通风量小的产品。
6 作为应急电源用的柴油发电机组，当需要容量小于1500kVA 时，宜选用单台机组。当需要容量为1500 － kvA 时，宜选用两台机组。但需要容量更大时，宜分散设置发电机房，使其深人负荷中心。当选用两台发电机组时，应考虑其并车运行。严禁与市电并联，且应采取防止与市电并联的措施。7 注意机组安装地点的环境、气候、海拔高度等因素对机组出力的影响。根据产品技术条件取适当的修正系数。
8 宜由柴油发电机组供应商配套提供电源自动切换柜，保证在市电断后15s 内起动并供电。并具有3 次自起动功能，其总计时间不大于30s 。市电恢复后，延时自动停机。
3.3配变电所的布置
3.3.1一般规定
1 配电所的布置应符合国家标准、部颁标准及供电部门有关要求，应遵循安全、可靠、适用和经济的原则。
2 布置应紧凑、合理、便于操作、巡视检查、维修搬运和试验等要求，并留有发展余地。
3 配电所各房间功能应便于运行人员的管理工作，并应考虑进出线的方便。
4 当配电所与柴油发电机房毗邻时，应处理好发电机室的排风通风、隔振、消声、储油等设施。
5 当配电所设在地下室时，应满足对房间高度、跨度及设置电缆沟的要求。
6 设在地下室的配电所，宜抬高地面100~300mm，以防地面水流入配变电间所内。
7 设在地下室的配电所，宜设有不少于两个出口，至少有一个是通向室外、公共走廊或楼梯间的出口。
8 配电所尽量利用采光和自然通风，变压器室和电容器室宜避免西晒，控制室宜设向阳采光窗。
9 高低压配电室、变压器、电容器、控制室内不应有与配电所无关的管道和线路经过。
3.3.2高压配电室
1 带可燃油的高压配电装置，宜装设在单独的高压配电室内，当高压开关柜的数量为6台及以下时，可与低压配电装置设置在同一房间内。
2 不带可燃油的高低压配电装置和非油浸电力变压器，可设置在同一房间内，具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸电力变压器，当环境允许时，可靠近布置在车间内。
3 在同一房间内单列布置的高压开关及低压开关柜，当高压柜或低压柜顶面无封板（即有裸露带电体）时，两者之间的近距不小于2m；当高压开关柜和低压配电屏的封闭外壳防护等级符合IP2X时，两者能够靠近布置。室内变电所的每台油量为100kg及以上的三相变压器，应设在单独的变压器室内。
4 高压宜留有适当的备用位置。
5 高压配电室的采光窗，宜做成不能开启的固定死窗，窗台距室外地面不低于1.8米，低压配电室可设能开启的自然采光窗，配电室临街的一面不宜开窗。
6 屋内配电装置室高度应考虑设备高度及进出线方式，如上进上出、下进下出、上进下出、下进上出及母线桥等因素，一般配电装置距屋顶（梁除外）不小于0.8m，距梁底不小于0.6m。
7 屋内配电装置，裸露带电部分的上面，不应有明敷的照明或动力线跨越（当顶部设有符合IP4X防护等级的封板时例外）。
8 屋内配电装置各项安全净距应不小于表3.3.2-1所列数值。
表3.3.2-1 屋内配电装置的最小安全距离 （mm）
额定电压（kV）
项 目
3

6
10
1.不同相间或带电部分至接地部分（A）
75
100
125
2.带电部分至栅栏（B1）,或交叉的不同时停电检修和无遮栏
带电部分之间
825
850
875
3.带电部分至本身的防护网状遮栏（B2）
175
200
225
4.无遮栏裸导体至地（楼）面 (C)
2500
2500
2500
5.不同时停电检修的无遮栏裸导之间的水平净距（D）
1875
1900
1925
6.架空线出现套管至室外通道的路面（E）
4000
4000
4000
注：海拔高度超过1000m时，本表所列A值应按每升高100m增大1%进行修正，B、C、D值
应分别增加A值的修正值，当为板状遮栏时，B2可取A+30mm。

9 屋内配电装置各种通道的宽度，不小于表3.3.2-2所列数值。
表3.3.2-2 各种通道的最小宽度 （mm）
通道分类
柜后维护通道
柜前操作通道
固定柜
手车柜
单列布置
800
1500
单车长+1200
双列面对面布置
800

双车长+900
双列背对背布置
1000
1500
单车长+1200
注：1 固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm，侧
