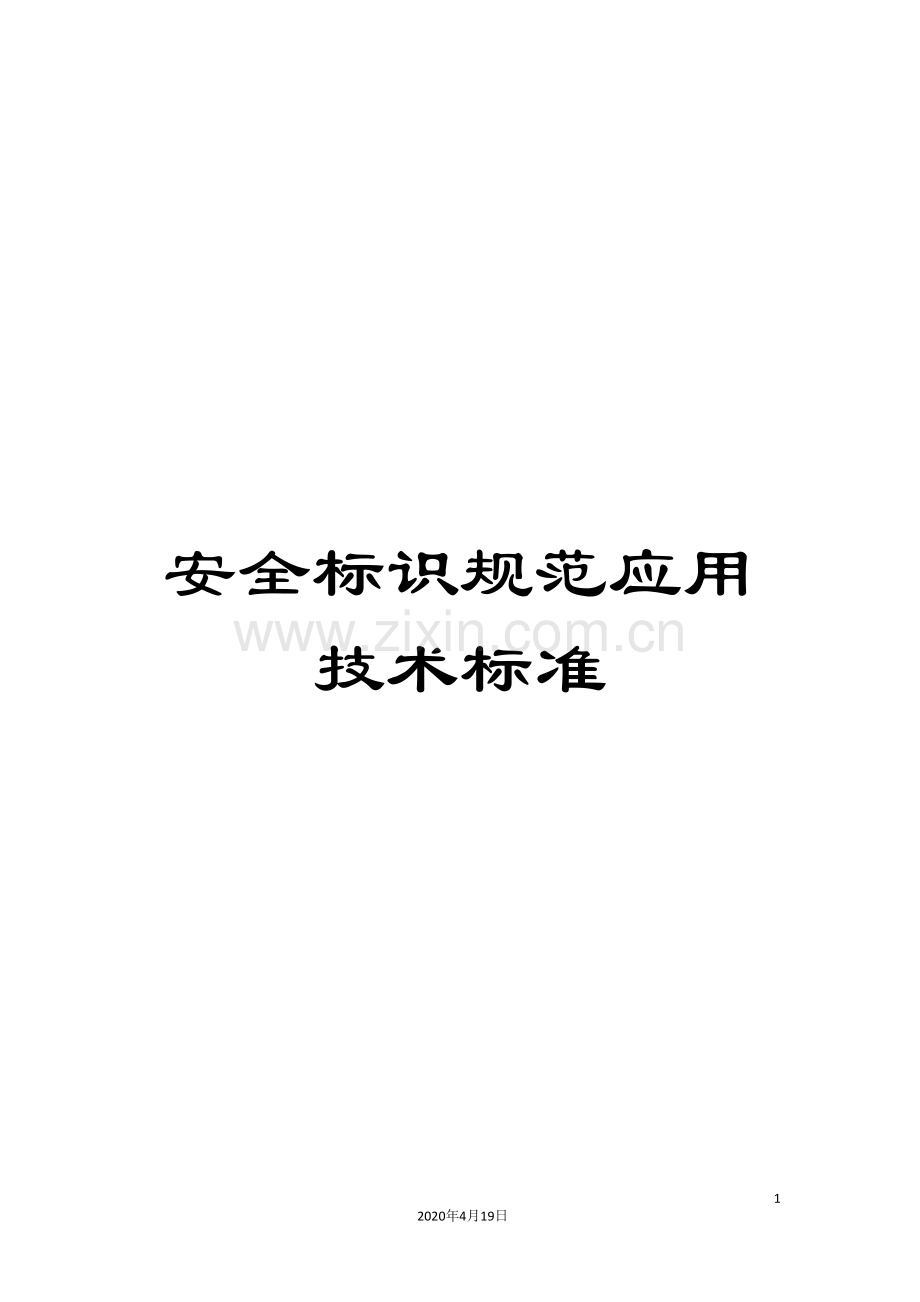

安全标识规范应用技术标准.doc

安全标识规范应用技术标准

46
2020年4月19日
文档仅供参考，不当之处，请联系改正。
江苏中烟工业有限责任公司 发布

-09-01实施

-08-27发布

安全标识规范应用技术标准
Q/JSZY/JS-11.1-
Q/JSZY
江苏中烟工业有限责任公司企业标准

前 言
本标准按照Q/JSZY/ZH-3《标准的结构和编写规则》起草。
本标准由江苏中烟工业有限责任公司标准化技术委员会提出。
本标准由生产制造中心(安全保卫部)归口。
本标准起草部门：生产制造中心(安全保卫部)、南京卷烟厂、徐州卷烟厂、淮阴卷烟厂。
本标准起草人：张瑞兵、闫加竖、郭峰、于翔、杨友良、黄运洪、植伟。
本标准审核人：赵亮、王竹明。
本标准批准人：周涛。
安全标识规范应用技术标准
1　 范围
本标准规定了企业安全标识的分类、技术要求和设置的技术标准。
本标准适用于企业安全标识的设置、制作和使用。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2893 安全色
GB 2894 安全标识及其使用导则
GB 5768.2 道路交通标识和标线
GB 7231 工业管道的基本识别色、识别符号和安全标识
GB 15630 消防安全标志设置要求
GBZ 158 工作场所职业病危害警示标识
GB/T 15566.1 公共信息导向系统 设置原则与要求 第1部分：总则
GB/T 25894 疏散平面图设计原理与要求
YC/T 323 卷烟企业安全标识 使用规范
YC/T 384 卷烟企业安全生产标准化规范
3　 术语和定义
3.1　
安全标识
用以表示特定安全信息的标识，由图形符号、安全色、几何图形（边框）或文字构成。
3.2　
安全色
传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
3.3　
禁止标识
禁止人们不安全行为的图形标识。
3.4　
警告标识
提醒人们对周围环境引起注意，以避免可能发生危险的图形标识。
3.5　
指令标识
强制人们必须做出某种动作或采用防范措施的图形标识。
3.6　
提示标识
向人们提供某种信息的图形标识。
3.7　
观察距离
观察者眼睛至标志中心点的距离。
4　 安全技术要求
4.1　 安全标识的分类
4.1.1　 根据YC/T 323相关规定，结合企业实际，企业的安全标识按类别不同分为以下五类：
1.1.1.1
2
3
4
4.1
4.1.1
4.1.1.1 消防安全标识，如：“室内消火栓”、“严禁烟火”等安全标识。
4.1.1.2 厂内道路交通安全标识，如：“禁止驶入”、“当心叉车”等安全标识。
4.1.1.3 危险化学品安全标识，如：“当心中毒” 。
4.1.1.4 有害因素作业安全标识，如：“当心触电”、“必须系安全带”等安全标识。
4.1.1.5 工业管道的基本识别色、识别符号和安全标识。
4.1.2　 消防安全标识、厂内道路交通安全标识、危险化学品安全标识和有害因素作业安全标识，按其传递信息的性质不同分为以下四类：
1.
2.
3.
4.
4.1.
4.1.1.
4.1.2.
4.1.2.1. 禁止标识　
a) 禁止标识的基本形式是带斜杠的圆边框，如图：

b) 禁止标识基本形式的参数：外径d1=0.025L；内径d2=0.800d1；斜杠宽c=0.080d1；
c) 斜杠与水平线的夹角α＝45°；L为观察距离。
4.1.2.2. 警告标识　
a) 警告标识的基本型式是正三角形边框，如图：

b) 警告标识基本形式的参数：外边d1=0.034L；内边d2=0.700d1；边框外角圆弧半径r=0.080d1；L为观察距离。
4.1.2.3. 指令标识
a) 指令标识基本型式是圆形边框，如图：

b) 指令标识基本型式的参数：直径d=0.025L； L为观察距离。
4.1.2.4. 提示标识　
a) 提示标识的基本型式是正方形边框，如图：

b) 提示标识基本型式的参数：边长a=0.025L；L为观察距离；
c) 提示标识提示目标的位置时要加方向辅助标识。按实际需要指示左向时，辅助标识应放在图形标识的左边，按实际需要指示右向时，辅助标识应放在图形标识的右边。
4.2　 安全标识的技术要求
4.2.1　 安全标识的组成
4.2.1.1　 企业的安全标识是由图形标识（包括图形符号、安全色、几何形状（边框））和文字说明标识组成。
a) 道路交通安全标识由图形标识表示。如图：

b) 消防安全标识、危险化学品安全标识和有害因素作业安全标识由图形标识和中英文文字说明标识组成。如图：

c) 职业病危害告知卡、危险化学品安全告知卡等特殊环境信息标识由图形标识和中英文文字说明组成。如图

d) 工业管道标识由文字说明标识（管道名称、物质名称）、流向标识和安全标识（危险标识和消防标识）及带箭头的长方形识别色标牌标识组成。如图：

4.2.1.2　 中英文说明标识采用了横写矩形边框的方式。
4.2.1.3　 当图形标识和文字说明标识组合左右排列时，消防安全标识的图形标识位于文字说明标识左侧，危险化学品安全标识和有害因素作业安全标识图形标识位于文字说明标识右侧；工业管道的流向标识位于文字说明标识的两侧，危险标识的色环位于流向标识的左侧。
4.2.2　 安全标识的颜色
4.2.2.1　 安全标识所用的颜色应符合GB 2893规定的颜色。
4.2.2.2　 禁止、指令、提示标识为白色字，衬底色为标识颜色；警告标识为黑色字，衬底色为白色。
4.2.2.3　 工业管道根据管道内物质的一般性能，规定了九种基本识别色和相应的颜色标准编号及识别符号。工业管道的基本识别色应根据下表进行选择：
九种基本识别色和颜色标准编号及识别符号
管道种类
基本识别色
颜色标准编号
识别符号
消防
大红
R03
“消防专用”
水
艳绿
G03
“水”
水蒸气
大红
R03
“蒸气”
天然气
中黄
Y07
“天然气”
燃油
棕色
YR05
“燃油”
二氧化碳
中黄
Y07
“二氧化碳”
压缩空气
淡灰
B03
“压缩空气”
真空
天蓝
PB09
“真空”
物料管
管材本色
VI绿色
（C100，m40，y80，k0）
“物料名称”
4.2.3　 安全标识牌的衬边
安全标识牌要求有衬边。除警告标识用黄色勾边外，其余全部用白色将边框勾一窄边，即为安全标识的衬边，衬边宽度为标识边长或直径的0.025倍。
4.2.4　 安全标识牌的材质
各类安全标识、标牌，采用坚固耐用的材料制作，可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料，一般不适用雨水变形、变质或易燃的材料，制作材料的阻燃性能符合使用场所的防火要求。工业管道的安全标识采用耐高温、耐严寒、耐腐蚀、不易褪色的软性材料制作。有触电危险的场所应使用绝缘材料。材料表面应无毛刺、孔洞等影响使用的疵病。边缘和尖角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑
4.2.4.1　 有触电危险的场所安全标识应使用绝缘材料。
4.2.4.2　 露天场所使用的安全标识应保证其耐暴晒、防雨蚀、防老化性能。
4.2.4.3　 安全标识牌的材质的具体应用见本标准的安全标识规范图例。
4.2.5　 安全标识牌的外观
标识牌应图形清楚，无毛刺、空洞和影响使用的任何疵病。
4.2.6　 安全标识牌的尺寸及选用
4.2.6.1　 消防安全标识、厂内道路交通安全标识、危险化学品安全标识和有害因素作业安全标识牌的尺寸及选用
a) 消防安全标识、厂内道路交通安全标识、危险化学品安全标识和有害因素作业安全标识牌的尺寸应符合下表要求：
安全标识牌的尺寸 单位（m）
序号
观察距离L
圆形标识的外直径
三角形标识的外边长
正方形标识的外边长
长方形标识（长×宽）
1
0＜L≤2.5
0.070
0.088
0.063
0.126×0.063
2
2.5＜L≤5.0
0.110
0.140
0.100
0.200×0.100
3
5.0＜L≤6.3
0.175
0.220
0.160
0.320×0.160
4
6.3＜L≤10.0
0.280
0.350
0.250
0.500×0.250
5
10.0＜L≤16.0
0.450
0.560
0.400
0.800×0.400
6
16.0＜L≤25.0
0.700
0.880
0.630
1.260×0.630
7
25.0＜L≤40.0
1.110
1.400
1.000
2.000×1.000
注：允许有3%的误差。
b) 选用安全标识牌型号时，主要分为以下4种情况：
—— 安装于设备、设施上的局部信息标识牌宜用1号或2号标识牌，如消防器材箱、配电柜上；
—— 安装于房间入口的环境信息标识牌宜用2号标识牌，如除尘房等入口处；
—— 安装于车间入口的环境信息标识牌宜用3号标识牌，如车间、锅炉房入口处；
—— 安装于库房、物料转运区域内的环境信息标识牌宜用5号标识牌，如辅料转运间、成品转运间的墙体、柱上。
4.2.6.2　 工业管道标识牌的尺寸
工业管道标识牌应根据管道外径（含保温层）进行选择，其尺寸应符合下表要求：
工业管道标识牌的尺寸 单位（mm）
管道外径D
标识尺寸
箭头宽度
20≤D≤50
40×200
30
50＜D≤160
60×300
50
160＜D≤200
100×600
100
200＜D≤500
150×800
100
500＜D≤1000
250×900
100
1000＜D≤1500
300×1000
100
4.2.6.3　 安全标识牌的尺寸的具体应用见本标准的安全标识规范图例。
4.3　 安全标识牌的设置
4.3.1　 安全标识牌设置的基本原则
4.3.1.1　 标识牌设在与安全有关的醒目地方；环境信息标识应设在有关场所的入口处或醒目处；局部信息标识应设在所涉及的相应危险地点或设备（部件）附近的醒目处。
4.3.1.2　 标识牌除特殊情况或法规特别要求以外不应设在门、窗、架等可移动的物体上，以免标识牌随着母体物体相应移动，影响认读。标识牌前不得放置妨碍认读的障碍物。
4.3.1.3　 标识牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角不低于75°，如图：

4.3.1.4　 标识牌应设置在明亮的环境中。
4.3.1.5　 在安全标识设置后，不会有造成人体任何伤害的潜在危险，不影响产品质量。
4.3.1.6　 安全标识作为风险控制的重要措施，不得取代安全防护设施。
4.3.1.7　 安全标识牌的设置高度应尽量与人眼的实现高度相一致。
4.3.2　 安全标识牌的设置高度
4.3.2.1　 位于房间入口的环境信息标识牌安装于房门一侧，其下边缘距地面的高度为1.6m。
4.3.2.2　 位于车间入口处的环境信息标识牌设置于车间入口醒目位置，其下边缘距地面的高度为1.6m。
4.3.2.3　 位于库房、物料转运区域内的环境信息标识牌，其下边缘距地面的高度为2m。
4.3.2.4　 “疏散指示示意图”，其下边缘距地面的高度为1.6m。
4.3.2.5　 “消防安全重点部位”安装于房间入口一侧。
4.3.2.6　 位于设备、设施上的局部信息标识牌，其设置高度视具体情况确定。
4.3.2.7　 竖向工业管道上的工业管道标识牌，应根据其分布情况设置于距地面1.5m、2.5m、3.5m、4.5m处。
4.3.2.8　 安全标识牌的设置见本标准的安全标识规范图例。
4.3.3　 安全标识牌的组合设置
4.3.3.1　 当某个部位设置多个标识牌时，应采用组合应用的形式。
4.3.3.2　 多个标识牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下进行组合设置。
4.3.4　 颜色与字体
4.3.4.1　 禁止标志、警告标志、指令标志、提示标志颜色参照GB2893的基本规定执行。
4.3.4.2　 标识中的文字均采用黑体。
4.3.5　 工业管道标识的设置
4.3.5.1　 工业管道标识的应用范围
a) 企业厂区内的消防管道、水管道、蒸气管道、真空管道、物料管道（包括香料和糖料、送丝、烟梗、叶片、滤棒输送管道等管道）应设置工业管道标识。
b) 企业厂区内的燃气管道、燃油管道、酒精（乙醇）管道、压缩空气管道除设置管道标识以外，还应设置危险标识。
4.3.5.2　 工业管道标识之间的最小距离应为20m。
4.3.5.3　 工业管道的起点、终点、交叉点、转弯点、阀门、穿墙孔两侧等官道上和其它需要标识的部位应设置管道标识。工业管道标识设置的位置距工业管道的起点、终点、交叉点、转弯点、阀门、穿墙孔150mm。如图：

4.3.5.4　 工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。如图：

4.3.5.5　 企业的天然气、燃油、乙醇、压缩空气、二氧化碳管道应设置危险标识，其表示方法为：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，色环或色带距工业管道标识150mm。如图：

4.3.5.6　 消防专用管道上设置“消防专用”的识别符号。
4.3.6　 安全标识牌的安装
4.3.6.1　 除立牌外的安全标识牌的固定采用附着式（玻璃胶粘贴、铆接等）、悬挂式方式。
4.3.6.2　 附着式和悬挂式的固定应稳固不倾斜。
4.3.6.3　 安全标识牌的安装要求见本标准的安全标识规范图例。
4.3.7　 安全标识的应用场所
4.3.7.1　 消防安全标识、厂内道路交通安全标识、危险化学品安全标识、有害因素作业安全标识的应用范围见下表：
名称
应用范围
安全标识
消防安全
疏散标识
人员密集场所的安全出口、疏散通道处或疏散门
“安全出口”、“疏散通道方向”
安全出口或疏散通道中的单向门
“推开”、“拉开”
安全出口或疏散通道中的门面上
“禁止锁闭”
疏散通道或消防车道
“禁止堆放”
火灾报警和手动控制装置
手动火灾报警按钮、固定灭火系统的手动启动器、火灾报警器或火灾报警电话的附近
“消防手动启动器”、“发声警报器”、“火警电话”
消防设备
设备存放地点
“灭火设备”、“灭火器”、“消防水带”、“地下消火栓”、“地上消火栓”、“消防水泵接合器”
消防专用设施
消防控制室、消防水泵房、气体灭火钢瓶间、消防水池
场所文字标识
防火警示
烟叶仓库、成品卷烟仓库、卷烟辅料仓库、可燃或助燃气体储罐（储区）、燃油（燃气）锅炉房、油浸变压器室、易燃化学品存储间等消防安全重点部位
“禁止吸烟”、“禁止烟火”、“禁止带火种”、“当心火灾”、“当心爆炸”
消防电梯
“消防电梯”
非消防电梯
“火灾时，禁止乘用”
生产区域内允许吸烟处
“吸烟点”
生产厂区、厂房、仓储区、香精香料厨房等禁止吸烟的区域
“禁止吸烟”
厂内道路交通安全
危险警示
应提醒驾驶人谨慎驾驶的危险路段
“注意危险”
驶入警示
生产厂区、仓库区、办公区内禁止车辆通行的路段
“禁止驶入”
停放警示
距消防车库门口和消防栓20 m以内的地段；纵坡大于5%的地段；距交叉口、道口、转弯处、危险地段和厂房、仓库大门口15 m以内地段
“禁止停放”
高度警示
“限制高度”标识应设置最大容许高度受限制的区域
“限制高度”
宽度警示
最大容许宽度受限制的路段
“限制宽度”
限制车速
主干道最高行驶速度30 km/h，其它道路最高行驶速度20 km/h；
道口、交叉口、装卸作业、人行稠密地段、下坡道和设有警告标识处，最高行驶速度15 km/h；进出厂房、仓库大门、停车场、危险地段和生产现场，最高行驶速度5 km/h
“限制速度”
车辆检查
需要停车接受检查的地点
“停车检查”
车辆警示
厂内车、人混合行走的路段，道路的拐角处，平交路口，以及车辆出入较多的厂房、车库的出入口处
“当心车辆”
叉车、
抱车警示
膨丝、制丝、卷包、仓储区等有人员与叉车、抱车共用的通行场所
“当心叉车”
道路施工警示
道路施工现场
“施工”
危险化学品安全
危险化学品储存场所
场所文字标识
氰化钾、烟碱等剧毒物品存放点
“当心中毒”
有腐蚀性物质的作业地点
“当心腐蚀”、“必须戴防护手套”
应急救援设备处
“急救点”、“应急电话”
废弃化学品收集箱或收集桶
“废弃化学品”
磷化铝熏蒸杀虫作业场所的入口处
“禁止入内”、“当心有毒气体”、“有毒物品作业岗位职业病危害告知卡”
有害因素作业安全
产生粉尘的作业场所
“注意防尘”、“必须戴防尘口罩”
产生噪声的作业场所
“噪声有害”、“必须戴护耳器”
锅炉房、分气缸、蒸汽管道、烘箱的易发生烫伤的地点
“当心烫伤”
放射源或射线装置的设备
“当心电离辐射”
易发生机械卷入、扎压、碾压、剪切等机械伤害的作业点
“当心机械伤人”
密闭空间的入口
“禁止吸烟”、“当心有毒气体”、“注意通风”
车间、高架库和施工现场内不能跨越的生产线、沟、坎、坑、专用运输线和通道
“禁止跨越”
在建筑或设备的高处，易发生坠落危险的作业场所
“必须系安全带”
设备或线路暂停使用、检修作业
“禁止启动”、“禁止合闸”、“禁止转动”
容易碰头的场所
“当心碰头”
生产车间夹层入口处
“当心坠落”、“当心障碍物”、“当心碰头”、“必须戴安全帽”
高压设备、高压线路的屏护装置或支撑装置的外缘
“禁止入内”、“禁止靠近”
有触电危险的电器设备和线路
“当心触电”
避雷装置的支撑塔架
“禁止攀登”
吊装设备作业区
“当心吊物”
易滑跌地点
“当心滑倒”
消防水池、水景区
“当心落水”
直接饮用水的开关处
“饮用水”
中水、循环水、废水等禁止饮用水的开关处
“禁止饮用”
备注：
1、各类安全标识的应用应根据实际情况选用。
2、道路施工、磷化铝熏蒸杀虫作业、以及设备或线路暂停使用、检修作业的安全标识为临时性标识，其余为永久性标识。
5　 安全标识规范图例见附录A。

附　录　A
（规范性附录）
安全标识规范图例
A类：消防安全标识
名称
编号
标志图例
应用标准
应用场所
安装要求
尺寸（mm）
颜色/字体/字号
A1禁止类
防火卷帘墙面标志
A1-1

110x300
红底白字/黑体
设置在防火卷帘两侧墙面，标明防火卷帘下方禁放物品。
安装于防火卷帘一侧墙面上，距地1.6m处。
禁止开启无线移动通信设备
A1-2

180x72
红底白字/黑体
易产生火灾、爆炸场因此及可能产生电磁干扰的场所。
设置在显著位置。
禁止带火种
No burning
A1-6-1

200x300
红底白字/黑体
有甲类火灾危险物质及其它禁止带火种的各种危险场所。
安装于车间或房间入口显著位置。
A1-6-2
580x730
红底白字/黑体
有甲类火灾危险物质及其它禁止带火种的各种危险场所。
安装于墙面或柱头上。
A1-6-3

600x800
红底白字/黑体
有甲类火灾危险物质及其它禁止带火种的各种危险场所。
安装于车间或房间入口显著位置。
禁止穿化纤服装
No putting on chemical fibre clothings
A1-7

180x72
红底白字/黑体
有静电火花会导致灾害或有炽热物质的作业场所。
安装于车间或房间入口显著位置。
禁止吸烟
No smoking
A1-8-1

200x300
红底白字/黑体
有甲、乙、丙类火灾危险物质的场所和禁止吸烟的公共场所等。
安装于车间或房间入口显著位置。
A1-8-2
300x400
红底白字/黑体
有甲、乙、丙类火灾危险物质的场所和禁止吸烟的公共场所等。
安装于墙面或柱头上。
A1-8-3

300x400
红底白字/黑体
有甲、乙、丙类火灾危险物质的场所和禁止吸烟的公共场所等。
安装于车间或房间入口显著位置。
禁止穿带钉鞋
No putting on spikes
A1-9

180x72
红底白字/黑体
有静电火花会导致灾害或有触电危险的作业场所。
安装于车间或房间入口显著位置。
禁止烟火
No burning
A1-10-1

200x300
红底白字/黑体
有甲、乙、丙类火灾危险物质的场所。

安装于车间或房间入口显著位置。
A1-10-2
300x400
红底白字/黑体
安装于墙面或柱头上。
A1-10-3

600x800
红底白字/黑体
安装于车间或房间入口显著位置。
禁止用水灭火
No extinguishing with water
A1-11

180x72
红底白字/黑体
生产、储运、使用中有不准用水灭火的物质的场所。室内如：动力配电室、储丝房电气控制室、充电间、办公楼配电室等。室外如：酒精间、柴油储罐区等。
安装于车间或房间入口显著位置。
禁止放置易燃物
No laying inflammable thing
A1-16

180x72
红底白字/黑体
具有明火设备或高温的作业场所，如：锅炉房。
安装于车间或房间入口显著位置。
禁止燃放烟花爆竹
A1-17

600x800
红底白字/黑体
各库（货）区出入口处。
安装于墙面上，底边距地面高度为1300mm。
A2警告类
当心火灾
Warning fire
A2-1-1

300x400
白底黑字/黑体
易发生火灾的危险场所。如：锅炉房、酒精间等。
安装于车间或房间入口显著位置。
当心爆炸
Warning explosion
D2-34

300x400
白/黄底黑字/黑体
易发生爆炸危险的场所。
安装于车间或房间入口显著位置。
A3提示类
发声警报器
A3-1

100x100
红底白字/黑体
设置在发声警报器或其启动装置附近。
安装于发声警报器一侧或正下方50mm处。
消防水带
A3-4-1

100x100
红底白字/黑体
设置在消防水带附近位置。
安装于消火栓箱盖上，距下边缘200mm处，与室内消火栓、灭火器标志并排居中。
A3-4-2

200x90
白底红字/黑体
设置在消防水带附近位置。
安装于消防水带箱盖左上角。
地上消火栓
A3-5-1

400x300
白底红字/方正大黑
设置在室外地上消火栓附近。
安装于室外地上消火栓正前方地面上。
防火卷帘按钮
A3-6

100x100
红底白字/黑体
设置在防火卷帘按钮旁边。
安装于防火卷帘按钮正上方50mm处。
防火门
A3-7-1

300x150
红底白字/方正大黑
设置在防火门附近或上面，提示常闭防火门保持关闭。
安装于常闭式防火门左上角，距上缘50mm，距左缘30mm。
A3-7-2

350×150
红底白字/方正大黑
设置在防火门附近或上面，提示常闭防火门保持关闭。
安装于常闭式防火门左上角，距上缘50mm，距左缘30mm。
阀门状态标识牌
A3-8-1

120x40
红底白字/方正大黑
设置在阀门附近或上面，提示阀门保持开启。
挂于需保持开启的阀门上。
A3-8-2

120x40
红底白字/方正大黑
设置在阀门附近或上面，提示阀门保持关闭。
挂于需保持关闭的阀门上。
屋顶水箱
A3-9

450x200
白底红字/方正大黑
设置在消防屋顶水箱醒目位置，标明容积、维护保养责任人。
安装于消防屋顶水箱上，距地1.6m处。
消防水池
A3-10

450x200
白底红字/方正大黑
设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。
安装于消防水池上，距地1.6m处。
灭火器
A3-11

100x100
红底白字/黑体
设置在灭火器或灭火器箱盖上。
安装于消火栓箱盖上，距下边缘200mm处，与室内消火栓、消防水带标志并排居中。
消防稳压泵
A3-14

200x80
红底白字/方正大黑
设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。
安装于消防稳压泵上适当位置。
火警电话
A3-15

300x400
红底白字/黑体
设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

消防阀门间
A3-16

200x100
银底红字/方正大黑
设置在消防阀门间门口。
安装于消防阀门间门正中适当位置。
储油间
A3-17

200x100
银底红字/方正大黑
设置在储油间门上。
安装于储油间门正中适当位置。
消火栓水泵接合器
A3-18-1

340x150
白底红字/方正大黑
设置在消火栓系统水泵接合器附近。
安装于消火栓系统水泵接合器右侧，距地200mm。
A3-18-2

340x150
白底红字/方正大黑
设置在喷淋系统水泵接合器附近。
安装于喷淋系统水泵接合器右侧，距地200mm。
A3-18-3

340x150
白底红字/方正大黑
设置在水幕系统水泵接合器附近。
安装于水幕系统水泵接合器右侧，距地200mm。
气压罐
A3-19

200x100
银底红字/方正大黑
设置在气压罐上。
安装于气压罐上适当位置。
双回路电源
A3-21

200x40
银底红字/方正大黑
设置在双回路电源适当位置。
安装于双回路电源箱盖正中适当位置。
防火卷帘控制柜
A3-22

200x40
银底红字/方正大黑
设置在防火卷帘控制柜上，数量多时编号。
安装于防火卷帘控制柜箱盖上，距下缘30mm处。
消防报警联动主机控制柜
A3-23

400x80
银底红字/方正大黑
设置在消防报警联动主机控制柜上。
摆放于消防报警联动主机控制柜正上方。
消防广播控制柜
A3-24

200x40
银底红字/方正大黑
设置在消防广播控制柜上。
安装于消防广播控制柜正上方。
各功能联动控制柜
A3-25

200x40
银底红字/方正大黑
设置在各功能联动控制柜上。
安装于各功能联动控制柜正上方。
安防监控显示屏
A3-26

200x40
银底红字/方正大黑
设置在安防监控显示屏适当位置。
安装于安防监控显示屏正上方。
安防操作控制柜
A3-27

200x40
银底红字/方正大黑
设置在安防操作控制柜上。
安装于安防监控显示屏正上方。
安防系统控制柜
A3-28

400x80
银底红字/方正大黑
设置在安防系统控制柜上。
摆放于安防系统控制柜正上方。
湿式报警阀
A3-29

150x75
银底红字/方正大黑
设置在湿式报警阀或附近的墙面上。

喷淋泵
A3-30

300x150
银底红字/方正大黑
设置在喷淋泵或附近的墙面上。

消火栓泵
A3-31

300x150
银底红字/方正大黑
设置在消火栓泵或附近的墙面上。

水幕泵
A3-32

300x150
银底红字/方正大黑
设置在水幕泵或附近的墙面上。

水力警铃
A3-33

200x100
银底红字/方正大黑
设置在水力警铃附近的墙面上。
安装于水力警铃正下方150mm处。
进水总阀
A3-34

200x100
银底红字/方正大黑
设置在进水总阀或附近的墙面上。

消防安全重点部位
A3-35

300x150
红底白字/方正大黑
设置在消防重点部位附近或墙面上，标明安全责任人。
安装于房间门正上方。
推开
A3-36

100x100
绿底白字/黑体
设置在安全出口或疏散通道中的单向门。
安装于门把手上方50mm处。
拉开
A3-37

100x100
绿底白字/黑体
设置在安全出口或疏散通道中的单向门。
安装于门把手上方50mm处。
消防疏散示意图
A3-38

500x900
参照VI标准
设置在每个楼层主入口、电梯、楼梯及每个房间出口显著位置，标明本层疏散路线、安全出口等内容。
距地1.6m。
二氧化碳灭火器使用说明
A3-39

按需制作
红底白字/方正大黑
设置在灭火器箱门或箱盖。
安装于灭火器箱盖上，沿左侧。
干粉灭火器使用说明
A3-40-1

按需制作
红底白字/方正大黑
设置在4具装灭火器箱门或箱盖。
安装于灭火器箱盖上，沿左侧。
A3-40-2
按需制作
红底白字/方正大黑
设置在3具装灭火器箱门或箱盖。
安装于灭火器箱盖上，沿左侧。
A3-40-3

按需制作
红底白字/方正大黑
设置在2具装灭火器箱门或箱盖。
安装于灭火器箱盖上，沿左侧。
A3-40-4

按需制作
红底白字/方正大黑
设置在灭火器箱门或箱盖。
安装于灭火器箱门内侧。
推车式干粉灭火器使用方法
A3-41

按需制作
红底白字/方正大黑
设置在灭火器附近的墙面上。
安装于灭火器正上方墙面上。
消火栓使用说明
A3-42

按需制作
红底白字/方正大黑
设置在消火栓箱附近明显位置和箱门内侧。
安装于消火栓箱箱门内侧，沿下缘。
紧急出口
A3-45-1

320x120
绿底白字/黑体
设置通向紧急出口的通道、楼梯口等处，标明右向为紧急出口。
安装于在疏散通道旁墙面上，距地300mm处。
A3-45-2

320x120
绿底白字/黑体
设置通向紧急出口的通道、楼梯口等处，标明右向为紧急出口。
安装于在疏散通道旁墙面上，距地300mm处。
A3-45-3

320x120
绿底白字/黑体
设置通向紧急出口处，表明紧急出口位置。
安装于紧急出口门上。

B类：厂内道路交通安全标识1
类别
尺寸（mm）
示意图
材质
安装要求
单个标识单独使用
800x3200

反光膜
根据实际需求设置安装地点。
两个标识组合使用
800x3200

反光膜
根据实际需求设置安装地点。
三个标识组合使用
600x3200

反光膜
根据实际需求设置安装地点。
四个标识组合使用
600x4100

反光膜
根据实际需求设置安装地点。

B类：厂内道路交通安全标识2
名称
编号
标志图例
应用场所
安装要求
B1禁止类
禁止驶入
No entry
B1-1

表示禁止一切车辆驶入，设在禁止驶入的路段入口明显之处。
安装在适当位置。
限制速度
Limited speed
B1-2

表示该标志至前方解除限制速度标志或另一块不同限速值的限制速度标志的路段内，机动车行驶速度（单位为km/h）不准超过标志所示数值。设在需要限制车辆速度的路段，如： 停车场、十字路口、T型路口、转弯处等。
安装在适当位置。
厂区内道路限制速度标志的路段内。
安装在适当位置。
表示该标志至前方解除限制速度标志或另一块不同限速值的限制速度标志的路段内，机动车行驶速度（单位为km/h）不准超过标志所示数值。
安装在适当位置。
禁止向右转弯
B1-3

表示前方路口禁止一切车辆向右转弯。设在禁止向右转弯的路口以前适当位置，如;停车场。
安装在适当位置。
禁止向左转弯
B1-4

表示前方路口禁止一切车辆向左转弯。设在禁止向左转弯的路口以前适当位置，如;停车场。
安装在适当位置。
停车检查
B1-5

表示机动车应停车接受检查。设在需要机动车停车接受检查的地点。如;厂大门入口。
安装在适当位置。
停车场
B1-6

设置于停车场附近，用于提示停车场位置，如；停车场。
安装在适当位置。
慢行
B1-7

表示车辆及行人注意安全，请慢行。如：成品库转运平台、U形区、制丝投料转运区。

设置于墙面上，距地面 mm。

请主动刷卡
Please show your card
B1-8

设置于停车场入口需刷卡处。如；停车场。
安装在适当位置。
禁止骑车下行
B1-9

表示禁止骑自行车下坡通行。此标志设在禁止骑自行车下坡通行的路段入口处
安装在适当位置。
禁止骑车上行
B1-10

表示禁止骑自行车上坡通行。此标志设在禁止骑自行车上坡通行的路段入口处。
安装在适当位置。
禁止停放
No parking
B1-11

表示在限定的范围内，禁止一切车辆临时或长时停放。此标志设在禁止车辆停放的地方。禁止车辆停放的时间、车种和范围可用辅助标志说明
安装在适当位置。
限制高度
Limited height
B1-12

表示禁止装载高度超过标志所示数值的车辆通行。此标志设在最大允许高度受限制的地方。 以图为例：装载高度不得超过4.5米
安装在限制高度的正上方。
限制宽度
Limited width
B1-13

表示禁止装载宽度超过标志所示数值的车辆通行。此标志设在最大允许宽度受限制的地方。 以图为例：装载宽度不得超过4米
安装在限制高度的正上方。
B2警示类
注意危险

B2-1

用以提醒车辆驾驶人谨慎驾驶。设在以上标志不能包括的其它危险路段以前适当位置，本标志一般不单独使用，其下应设辅助标志，说明危险原因，如；停车场。
安装在适当位置。
当心叉车

B2-2

有叉车通行的场所。如：成品转运区、辅料转运区。
安装在适当位置。
慢性标志
B2-3

用以提醒车辆驾驶人减速慢性，设在前方道路发生特殊情况，影响行车安全的路段以前设当位置。如：仓库转运区。
安装在适当位置。
注意弯道
B2-4

用以提醒车辆驾驶人前方弯道。如停车场入口处，
安装在适当位置。
交叉路口
B2-5

用以提醒车辆驾驶人前方交叉路口。如：厂大门出口处。
安装在适当位置。
双向交通
B2-6

用以提醒车辆驾驶人注意会车。设在由双向分离行驶，因某种原因出现临时性或永久性的不分离双向行驶的路段，或由单向行驶进入双向行驶的路段以前适当位置。
安装在适当位置。
当心车辆
B2-7

厂内车、人混合行走的路段，道路的拐角处、平交路口；车辆出入较多的厂房、车库等出入口。
安装在适当位置。
前方施工
B2-8

用以告示前方道路施工，车辆应减速慢性或绕道行驶。该标志能够作为临时标志设在施工路段以前适当位置。
安装在适当位置。
注
