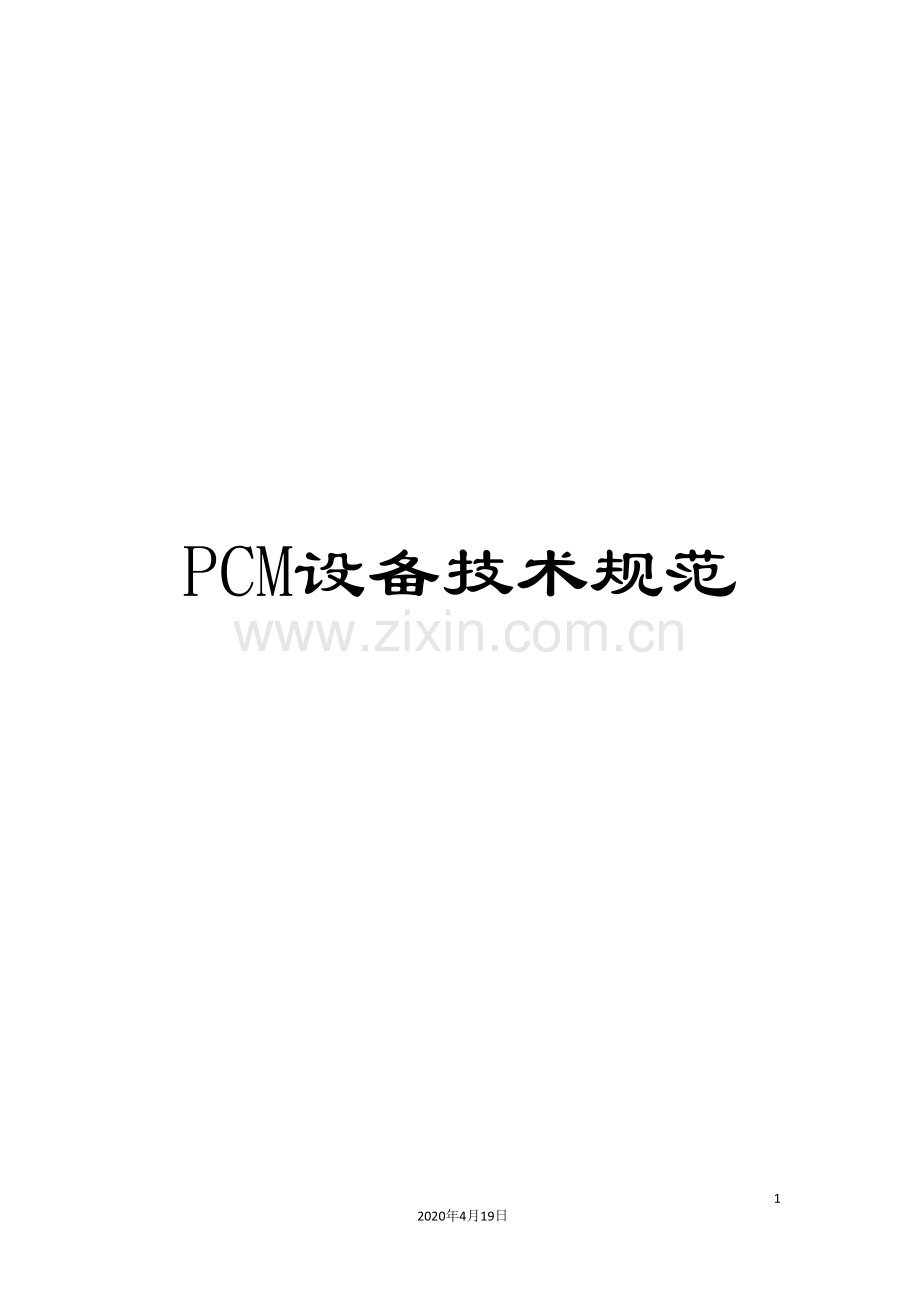

PCM设备技术规范.doc

PCM设备技术规范

11
2020年4月19日
文档仅供参考

PCM接入设备

技术协议规范

3月

目 录

1 概况 2
2 标准和规范 2
3 PCM设备技术要求 2
3.1 环境条件 2
3.2 使用保证 3
3.3 主要技术参数技术协议 3
3.4 PCM设备技术特性 3
3.5 PCM网络单元管理系统 4
3.6 网络单元管理系统的管理功能 4
3.7 软件要求 5
4 售后服务及技术支援 6
5 供货地点及供货时间 8
6 供货一览表 7

1 概况
本技术协议是在 福建电网建设与改造项目所需物资PCM设备招标文件下针对分项项目的补充协议。
本技术协议适用于福建亿力电力物资有限公司购买的PCM设备，卖方投标文件与本技术协议书将作为双方签订合同的附件，与合同具有相同的法律效力。
本技术协议提出了对PCM设备技术上的规范和说明，内容包括系统的结构要求、功能和性能要求、硬件和软件的配置、验收、培训、售后服务和其它必须的项目。
2 标准和规范
除本技术协议特别规定外，卖方所提供的设备均应符合IEC和ITU-T标准规定进行设计、制造、检验和安装。所用的标准必须是其最新版本。除非另作特别规定，所有合同设备，包括卖方从她处获得的全部设备或附件，都必须满足最新版本的IEC和ITU-T标准，包括在投标时已生效的任何修改和补充，和国际单位制。但卖方也能够提请买方同意采用满足原产国国家标准的设备，但卖方须随投标书提供一套英文版或中文版的有关标准，供买方确认。如果卖方选用标书规定以外的标准时，需提交与这种替换标准相当的或优于标书规定标准的证明，供买方确认。
本次PCM设备应符合本技术协议的要求，本技术协议未作规定的要求按照下述标准执行。
(1) 所有设备的电气特性应符合IEC和ITU-T标准，螺栓应符合ISO及SI公制标准。
(2) 除非特殊说明，卖方的系统和设备的性能指标应符合下列国际组织的最新标准：
ITU-T： 国际电信联盟电信标准化部门
IEC： 国际电工协会
ISO： 国际标准化组织
EIA： 美国电子工业协会
IEEE： 美国电子与电气工程师协会
ETSI： 欧洲电信联盟
GB： 中华人民共和国国家标准
3 PCM设备技术要求
3.1 环境条件
3.1.1 使用环境条件
3.1.1.1 不结露的最大相对湿度不高于90 %
3.1.1.2 环境温度：-10℃～45 ℃
3.1.2 室内安装条件
3.1.2.1 室内的温度和湿度
温度：4℃～40℃
平均湿度(25℃时)不高于90%
3.1.2.2 室内接地电阻：不大于5Ω
3.1.2.3 供电电压：DC -48±20% V和AC 220±15% V
3.2 使用保证
3.2.1 卖方保证所供设备及其附件(含网管系统)组成系统的完整性，满足项目工程设计和合同技术要求。系统完成安装、开通并达到合同技术性能要求所需的软、硬件设备、材料均包含在合同中。任何缺失均由卖方负责免费提供并服务，直至达到合同要求。并承当由此引起的工程延误责任和经济损失。
3.2.2 卖方应保证所供所有PCM设备的业务（在2线、4线、模拟用户、数字用户等设备能够提供的各种业务级别上）和网管的互联互通。
3.3 主要技术参数技术协议
3.3.1 交叉连接型PCM设备
具备交叉能力为64×64×4的64kb/s的全交叉连接能力，单子框接入路数不少于60路，可实现单向、双向、直通、分/插、广播等方式，实现多方向的业务。至少可支持4×E1。具有丰富的话音和数据接口。具备系统保护功能：
A. E1线路信号1+1保护：双端倒换（收发同时倒换）
B. 交叉连接单元、电源等公共工作单元1+1备份
3.3.2 终端型PCM设备
具备群路到支路的交叉连接能力，即任意支路端口能够指配到群路1-15、16-31的任意时隙。至少支持1×E1。具有丰富的话音和数据接口。单系统单子架上下话路能力不少于30路。
3.4 PCM设备技术特性
3.4.1 满足ITU-T G703、G704、G712、G713、G714、G715、G732、G821、G711、G705、G823建议。
3.4.2 帧结构应满足G.704带有CRC码的规定。
3.4.3 终端接口（至少应提供以下接口类型供选择）
3.4.3.1 4线E&M接口（Bell.V类）（6路/板）
3.4.3.2 2线交换机侧接口（6路/板）
3.4.3.3 直通用户接口（带铃流和回铃音）（6路/板）
3.4.3.4 0.3～19.2kb/s V.24数据接口（4路/板）
3.4.3.5 64kb/s数据接口（ITU-T G.703同向/反向现场可选）（4路/板）
3.4.3.6 n×64kb/s V.35数据接口（2路/板）
3.4.4 音频接口
3.4.4.1 符合ITU-T G712、G713建议
3.4.4.2 标称阻抗：600Ω，平衡式
3.4.4.3 频带：300～3400Hz
3.4.4.4 收发信电平现场可调且软件远端可调
3.4.5 信号/失真比：符合ITU-T G713、G714建议
3.4.6 信令符合GB3971.2-83“电话自动交换网局间中继数字型线路信号方式”的规定，信令方式TS16带内信令。
3.4.7 2Mb/s接口
3.4.7.1 时钟频率：2048kHz
3.4.7.2 线路码型：HDB3
3.4.7.3 标称阻抗：75Ω（不平衡）
3.4.8 同步: 可靠的时钟同步性能，技术指标优于IUT-T建议。时钟由内部时钟、2Mb/s线路从时钟或外部时钟可选。具备外部时钟输入输出接口。
3.4.9 监测
3.4.9.1 设备电源、数据通道与接口、模拟通道始终出于监测状态
3.4.9.2 设备非正常操作告警提示：
A. 端口被自环
B. 出于软件设置测试状态（test）
3.4.10 供电电源：不小于DC -48±20%。
3.5 PCM网络单元管理系统
本期工程的设备配置网管监测管理系统，保证在中心站能对远端所有的设备进行远方的运行、维护、管理。
3.5.1 网络单元管理系统承担本工程配置所有PCM设备的管理工作，并提供部分网络管理功能。
3.5.2 被管理的整个网络中的各网元均应由一个管理软件平台进行管理。在工作站的一个窗口上应能监视被管理的整个网络。经过WIMP(窗口、图标、菜单、光标)方式的人机接口，监视和控制整个被管理网络中的每一网元。告警和事件记录追踪至每一块电路板/端口。
3.6 网络单元管理系统的管理功能
3.6.1 故障管理
故障管理应能对PCM设备进行故障诊断、故障定位、故障隔离、故障记录储存等功能。
3.6.2 性能管理
设备管理系统应提供下列性能管理功能：
3.6.2.1 能对G.821建议的误码性能参数进行自动采集和分析，并能以ASCII码文件形式传给外部存储设备；
3.6.2.2 能同时对所有终端点进行性能监视；
3.6.2.3 能存储和报告15分钟和24小时两类性能事件数据；
3.6.2.4 能支持近端或远端双向环回测试功能。
3.6.3 配置管理
设备管理系统应能提供下述配置管理功能：
3.6.3.1 网元的初始化设置；
3.6.3.2 通道的交叉连接和配置；
3.6.3.3 应能按请求以图形方式在网管系统屏幕上完成实际网络配置。
3.6.3.4 关于硬件配置的网管配置管理基本界面应满足：从设备与板卡的属性选择、软件确认至设备端口配置等操作界面（软件窗口）应不多于3个（分别为设备界面、板卡界面、端口界面）；在同一硬件基础上的软件操作，只经过下拉式菜单的功能选择实现。
3.6.4 安全管理
3.6.4.1 设备管理系统应能提供下述安全管理功能：
3.6.4.2 未经授权的人不能接入管理系统，具有有限授权的人只能接入相应授权的部分；应能对所有试图接入受限资源的申请进行监视和实施控制。网管系统应提供如下安全管理功能：
A. 用户管理：具有系统管理员、设备管理员、一般操作员、浏览者等4级安全管理用户名。
B. 用户授权、用户登录鉴权、用户操作鉴权
3.6.4.3 网管系统应提供日志管理功能，用于记录、显示查询操作人员的登录信息和操作信息。经过日志的各要素能明确操作信息或设备状态变化。
3.7 软件要求
3.7.1 一般要求
软件应采用面向对象的结构设计要求，按模块方式组成，每个模块彼此独立，而且每个模块的改变和升级不得影响其它模块。模块之间的接口必须有明确无误的定义和详细的文件记录。对软件系统的主要要求有：
3.7.1.1 采用友好的用户图形界面；
3.7.1.2 容易维护；
3.7.1.3 功能测试和模块修改简单；
3.7.1.4 全部软件及其模块清楚易懂。
3.7.2 安全性
软件系统应有保护机制防止过载引起的差错，特定元件的过载不应对设备或功能单元产生有害影响。程序和只读数据必须有保护，内部测试机制必须能测试其主要功能，发现故障并产生告警信号。一旦出现软件差错或电源失效后，系统应返回正常工作状态。
3.7.3 软件修改
3.7.3.1 软件修改应能借助更换模块的方式来进行，修改工作不应影响控制活动和业已存在的数字信号连接。
3.7.3.2 管理系统在下列情况下均应对正常传输的业务电路和各传输通道不产生任何影响。
A. 网管系统投入服务和退出服务；
B. 网管系统故障；
C. 网元与网管系统有关的机盘插入和拔出等。
4 售后服务及技术支援
4.1 修理服务及维护备件
4.1.1 对于本项目实行12个月的质量保证期，在质保期内，因产品质量问题而出现故障的设备，我方承诺免费维修或更换（重大故障无法维修时进行更换）。
4.1.2 本项目计划在福州举行一次集中培训，培训费免费，其它费用自理。
4.1.3 质保期过后，维修服务免费，仅收取配件成本。
4.1.4 终生免费升级软件。
4.1.5 为客户提供7×24小时的咨询和维修服务。
4.1.6 小于1小时故障响应，小于1小时的远程帮助，小于8小时的现场服务时间。
4.2 技术指导及技术支援
4.2.1 卖方在福州设立专业的客户服务中心。实行全面的微机管理，每一套用户交换机系统都配有详细、完备的微机档案资料，包括用户联络信息、销售及安装人员信息以及系统配置、装机技术资料等详尽的图片、数据库资料供查阅，由专业人员进行系统档案维护和管理。
4.2.2 维护技术支援
所提供的设备在运营期内任何主要问题或操作问题，卖方免费提供所需的技术及其它支援。当用户系统出现任何问题，均可拨打以下电话或传真获取技术支援：

5 供货一览表

序号
名称
规格
型号
单位
尤溪县调
三明地调
备件
合计
备 注

用户板
16路
CC-ASL
块

2

4
华为FA16
交换机板
16路
H3-CDI
块
2

4
华为FA16
4WE&M板
6路
H3-ATI
块
2
2

4
华为FA16
2
配套安装材料以及附件
包含各类用户线、2M线、BNC线等数量按实际需要配置、电源线2根、使用说明书
套
1
1

2
三明地调侧：用户线35米，电源线15米，2M线20米
3
2.2m机柜
19英寸标准机柜
个
0
0

0
含双电源配电单元
