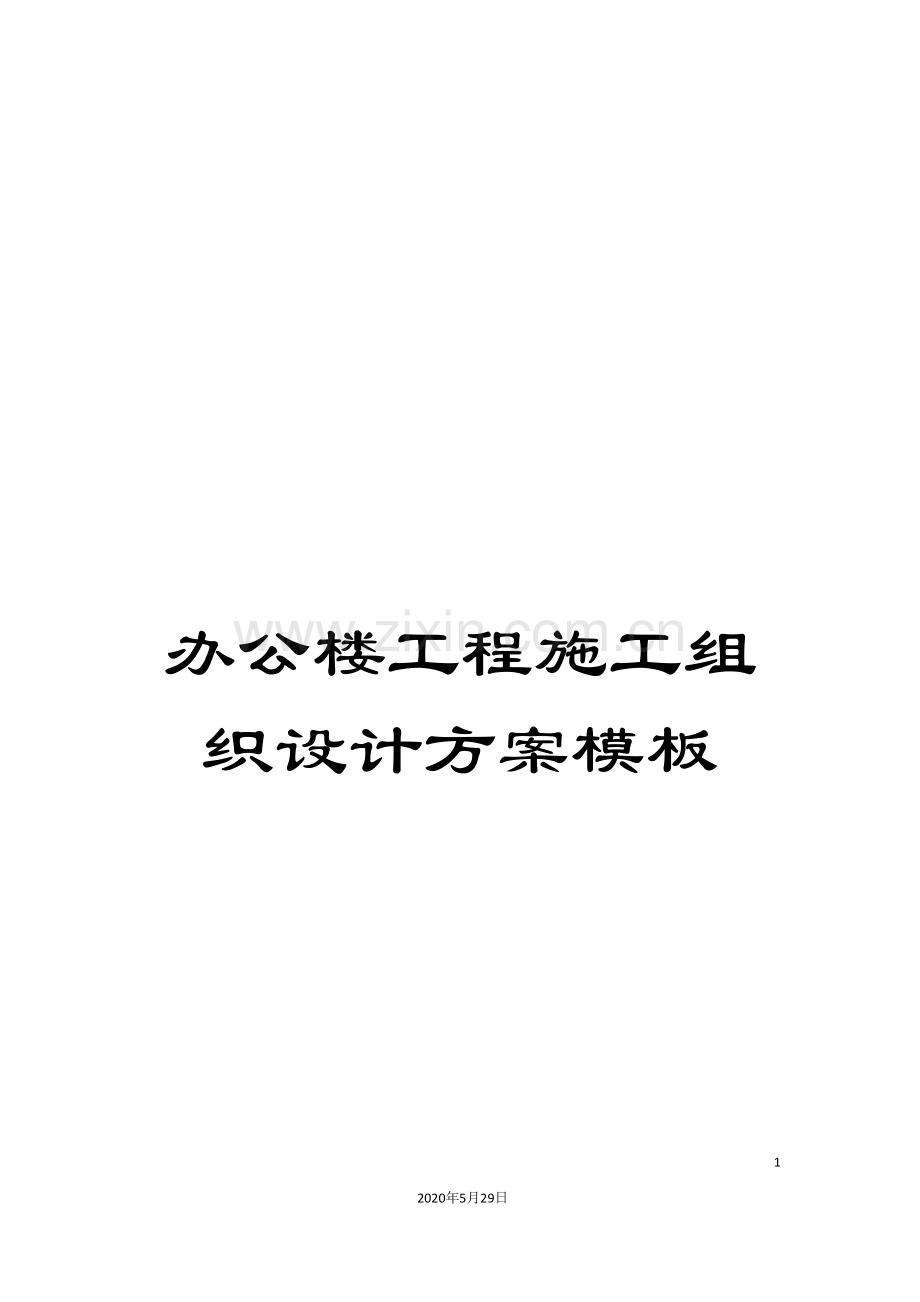

办公楼工程施工组织设计方案模板.doc_第1页
第1页 / 共91页
办公楼工程施工组织设计方案模板.doc_第2页
第2页 / 共91页
办公楼工程施工组织设计方案模板.doc_第3页
第3页 / 共91页
办公楼工程施工组织设计方案模板.doc_第4页
第4页 / 共91页
办公楼工程施工组织设计方案模板.doc_第5页
第5页 / 共91页
点击查看更多>>
资源描述

1、办公楼工程施工组织设计方案模板872020年5月29日文档仅供参考目 录第一章 编制依据和原则1 第一章 编制依据和原则1第二章 工程概况3第三章 施工组织4第一节 施工组织机构4第二节 施工总体目标7第三节 施工安排7第四节 推广应用新技术、新工艺及降低成本措施7第五节 工程总进度计划8第四章 施工准备及施工总平面布置9第一节 技术准备9第二节 施工组织准备9第三节 直运输机械、主要机具、试验及检测设备的选择9第四节 施工平面规划布置10第五节 施工现场临时用电10第六节 施工现场临时用水10第七节 劳动力配备11第五章 主要施工方案方法12第一节 测量放线、轴线及标高控制12第二节 主要分

2、部分项工作施工方法与技术措施12第六章 质量保证措施37第七章 安全保证措施43第八章 进度保证措施47第九章 文明施工保证措施49第十章 现场扬尘治理措施49第十一章 减少拢民、降低环境污染和噪音措施51第十二章 冬雨季施工措施523第十三章 地下管线和其它地下地下设施的保护加固措施534 第一章 编制依据和原则一、编制依据1、国家和行业现行的施工及验收规范: GB50300- 建筑工程施工质量验收统一标准 GB50202- 建筑地基基础工程施工质量验收规范GB50203- 砖体工程施工质量验收规范GB50204- 混凝土工程施工质量验收规范GB50205- 钢结构工程施工质量验收规范GB5

3、0206- 木结构工程施工质量验收规范GB50207- 屋面工程质量验收规范GB50209- 建筑地面工程施工质量验收规范GB50210- 建筑装饰装修工程施工质量验收规范GB50212- 建筑给排水及采暖工程施工质量验收规范GB50300- 建筑电气工程施工质量验收规范JGJ/T139- 玻璃幕墙工程质量检验标准JGJ59-99 建筑施工安全检查标准JGJ80-91 建筑施工高处作业安全检查技术规范JGJ33- 建筑机械使用安全技术规程JGJ46-88 施工现场临时用电安全技术规范JGJ33- 建筑机械使用安全技术操作规程2、业主提供的仪陇县农村信用合作联社综合办公楼工程招标文件。 3、业主

4、提供的仪陇县农村信用合作联社综合办公楼工程施工图纸。4、工程量清单。5、现场实际情况。6、我单位同类工程施工经验。二、编制原则1、贯彻执行国家及地方对工程建设的各项方针政策,严格执行工程建设程序。2、施组编制遵守招标文件、设计图纸及施工规范的原则,确保工程质量和工期。3、建立健全各项组织机构和保证体系,确保施工生产科学、有序、高效。4、统筹安排,科学合理。根据现场勘察调查资料、工程特点全面规划、统筹安排,突出重点难点及工期关键工序,采用科学合理的施工方法,确保施组编制满足合同要求。5、坚持实事求是的原则,根据我单位合施工生产能力组织施工,坚持科学组织、合理安排,确保高速度、高效率、高质量完成工

5、程建设。6、所需资源配备要充分,确保满足工程施工需要。7、注重安全生产、文明施工,采取有力的保证措施。8、实施项目法管理,经过对劳力、设备、材料、资金、技术、方案和信息的优化处理,实现造价、工期、质量目标效果。9、一切忠实业主,一切听从业主:言必行、行必果,合同书是我单位忠实不渝的行动准则。10、坚持施工全过程严格管理的原则,各工序施工时,严格执行监理工程师的指令。11、遵守合同条款的原则,编制实施性施工组织设计,严格遵守合同各项条款的要求。第二章 工程概况一.工程基本概况序号项 目内 容1建设单位仪陇县农村信用合作联社2建设地点仪陇县新政镇3工程名称仪陇县农村信用合作联社综合办公楼4承包方式

6、施工总承包,包工包料5承包范围图纸范围内的全部土建、装饰、安装工程6质量要求达到国家验收规范合格标准7工期要求工期180日历天二.建筑概况:本工程系仪陇县农村信用合作联社综合办公楼工程,建筑面积3720平方米,总高23.15米,五层建筑,框架结构,钢筋混凝土柱下独立基础,屋面防水等级一级,耐火等级级,抗震设防列度为六度。基础混凝土强度为C30,框架柱、梁板混凝土强度为:C304.5米层以下砖砌体为MU10页岩实心砖,以上为页岩多孔砖,地坪以下采用M5.0水泥砂浆,地坪以上采用M5.0混合砂浆三、装饰概况:1、楼地面:卫生间为地面砖,其余楼地面为水泥豆石面层。2、内墙面:卫生间为墙面砖,其余房间

7、为砂浆抹灰,面刷仿瓷涂料。3、外墙面:银灰色铝塑板饰面、干挂800X800浅色花岗石、玻璃幕墙。4、天棚面:天棚均为水泥砂浆天棚,面刷洗白色仿瓷涂料。四、给排水、电气安装概况:1、给水管采用PPR管热熔连接。2、排水管采用UPVC管粘接。3、电线配管采用刚性阻燃塑料管。4、管内穿线采用铜芯导线。第三章 施工组织第一节 施工组织机构一、施工组织机构的建立我公司在本工程施工中严格实行”项目法”施工,由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时向业主郑重承诺:针对该工程项目,我公司推选的项目班子一律持证上岗。实行项目经理责任制,项目经理将对质量、工期、安全、成本及文明施工全面

8、负责。各施工管理职能部门在项目经理部的指导下做到有计划的组织施工,确保本工程质量、工期、安全等方面达到目标要求。现场施工组织机构分为两个层次:项目部和施工作业层。项目部由项目经理、项目副经理、项目技术负责人、施工员、质量员、安全员、材料员、统计员、内业员组成。项目部全面负责对甲方的合同履约,负责工程的经济管理,包括:合同、经济签证、财务和物资管理;负责工程的施工管理,包括:劳动力、施工机具、材料、施工技术、施工平面布置和施工进度计划的管理、平衡、调度;负责工程质量、安全、文明施工情况的监督、检查和奖罚;负责统一协调与甲方、监理和有关各方的关系。项目经理理项目管理组织机构设置图:技术负责人项目副

9、经理质检员材料员安全员统计员 内业员施工员 各专业施工班组 二、项目部主要人员职责:1、项目经理:项目经理是项目工程的第一负责人,负责总体管理、协调。全面负责履行施工合同,对项目的质量、安全、进度全面负责;负责为工程的顺利实施配备必要的资源;负责建立本项目部各种保证体系及相关规章制度,制定各级岗位职责,保证实现项目目标。2、项目副经理:配合项目经理搞好全面工作,根据总进度计划,编制月进度计划、周进度计划,具体组织安排劳动力,协调各班组间的工作矛盾,正确处理质量与进度的关系,组织好对本单位职工的质量、安全教育工作,认真执行国家有关技术政策、规范、标准及上级下达的各项管理规定。3、技术负责人:全面

10、负责项目部的技术质量管理,监督质量管理体系的正常运行,负责编制本项目的关键工序和特殊过程的作业指导书,并组织实施;对从事特殊过程施工的人员组织培训,设备进行鉴定,并对特殊过程实施连续监控。针对建筑质量通病提出预防措施,参与分部分项工程的验收,做好各项技术洽商并具体组织实施。4、施工员:严格按施工工序要求组织好施工,做好技术交底,根据进度计划,全面落实各项工作,负责建筑物的施工定位放线、抄测记录,参与施工组织设计和施工方案、技术措施的编写与实施。5、质检员:负责项目的质量管理。坚持”质量第一”的方针,严格按照国家标准、规范、规程进行全面检查,持证上岗,对管辖范围的检查工作负全面责任;认真执行各项

11、质量制度和质量控制程序,严肃工艺纪律。严格执行”三检制”,严把材料检验、工序交接、隐蔽验收关,审查操作者的资格和技术熟练情况,审查分项工程评定及有关施工记录;负责本专业质量动态分析和事故调查分析;协助技术负责人、质量管理部门作好分项、分部工程质量验收、评定工作,作好工程质量有关验收记录;做好工程见证取样试块、试件及送检。6、安全员:负责项目的安全管理。主要职责如下:审查项目安全、卫生管理计划,并贯彻实施,执行本单位劳动、安全手册和安全卫生等规章制度,负责监督施工现场的安全教育和培训,负责项目总体安全技术措施计划编制、执行,建立现场安全抽检制度,组织施工单位安全人员对现场安全情况进行检查,对不合

12、格单位提出批评、罚款甚至停工的权力。7、材料员:负责项目材料的购置和保管。主要职责如下:负责材料采购等计划的把关。做好材料的现场管理,运输,贮存,对不合格的材料,坚决退货,做到有计划、高质量、低价格,最大限度地降低工程材料的成本,堵塞漏洞。8、统计员:负责整个项目材料的计划,统计,配合材料员按时按量将计划材料运至施工现场。9、内业员:做好工程施工质量管理、竣工验收综合资料,分项工程、检验批质量验收资料,工程质量控制资料,工程安全和功能检验及主要功能抽查资料的填写、收集、整理等三、施工组织机构的启动与高效运作1、根据项目经理部的工作实际,明确了每个项目管理人员的责、权、利,使全体管理人员有条不紊

13、、忙而有绪地开展工作,从而较大幅度地提高项目经理部的工作效率,有效促进整体管理实力的强化,使项目经理部管理体系有更多的精力和时间来分析运筹各种复杂的管理局面,做到项目整体下活一盘棋,充分发挥每个棋子的作用,不打无把握之仗。2、以已制定的各项管理制度来指导、督促、规范每个管理人员的工作质量、效率。变”人管理人”、”人盯人”为”制度管理人”,做到项目管理”有章可循、执法必严、违章必纠”,这样形成赏罚分明的先进管理模式。3、在劳动力调配上,由项目经理部会同公司劳动力调配部门,组织优秀施工班组,具有丰富检查经验和施工技术水平的操作人员。在物力上,公司将合理供应和串换现场需要的各种材料,在塔机、砼、砂浆

14、机具等机械器具上优先解决,专人负责,确保机械器具的正常运转和使用。在财力上,建设单位拔付的工程款在银行成立专门帐户,专款专用,当建设单位的资金暂时不到位时由公司内部经过资金结算中心调集资金,保证工程正常施工。4、特别值得一提的是:我公司项目管理看重经济效益,但更看重社会效益,将项目职业道德作为专项考核制度,并在项目管理中大力提倡和推广,收到了良好的效果和较多老客户和新任务的回报。具体做法是把项目施工职业道德的具体含义,标准分解落实到项目每个管理人员和操作人头上并与她们的收入挂勾,形成了自觉抵制施工质量和材料质量上的以次充好、偷工减料、弄虚作假等到不良行为的企业文化,施工质量做到业主与监理是否在

15、场都一个样,让业主和用户放心享受精品工程的高品质使用价值。有口皆碑的质量,为我公司发展赢得了一个又一个的新老朋友,而优秀的管理和真诚的服务又为我公司知名度的提高起到了锦上添花的作用。四、施工组织机构高效运作保障措施1、组织强有力的项目班子,选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。2、建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任制,由工程领导小组定期对各专业进行考核。3、强化激励与约束机制,制定业绩评比,奖罚分明,定时组织项目经理部管理人员会议,检查工作质量。4、建立工程领导小组现场办公制,每半月召开一次现场办公会,重点帮助解决项目的资金、质量、进度等难

16、题,以确保资金为前提,带动项目各项工作的高效运转。5、每天下午召开由项目经理主持的班后碰头会,对次日的工作进行协调安排。6、实行劳动用工管理,选派组织能力强、技术水平高,能打硬仗的作业队伍,发扬连续作战的精神,确保工期的按时和提前完成。第二节 施工总体目标一、质量目标:工程质量达到国家现行建筑工程施工质量验收规范(GB50300- )要求的合格标准,并一次验收合格。二、安全目标:杜绝重大伤亡事故,一般事故发生频率2以下。三、工期目标:本工程以业主发开工令为准,施工日历天数为180天。四、文明施工及环保目标:1、噪声排放达标,符合GB12523-1990标准2、现场控制扬尘,道路硬化3、避免运输

17、污染4、建筑垃圾分类管理5、杜绝火灾、爆炸事故发生第三节 施工安排整个工程施工原则为:先地下后地上,先基础后主体,充分利用平面、空间和时间,组织平面立体流水交叉作业,为及早插入装修和各专业施工创造条件,做到科学管理均衡施工。根据本工程规模、结构特点、招标文件要求的工期,结合实际情况,全盘规划本工程的工期及衔接、流水的关系,达到业主对工程质量、工期、安全、文明施工等各项指标要求,为业主建造最佳最满意的房屋。根据本工程特点,在施工安排方面,在每层平面上划分成工程量相等的二施工段,以此进行流水作业。在时间上划分为三个阶段,第一阶段施工准备、基础开工;第二阶段主体施工;第三阶段室内外装饰。按照此施工段

18、组织流水施工 ,装饰工程与屋面、给排水电气安装工程穿插进行,以达到合理的流水作业,在确保工程质量的前提下,以科学的工序来加快施工进度,从而缩短工程工期。第四节 推广应用新技术、新工艺及降低成本措施本着经济、实用、先进、可靠的原则,向科技要进度,向科技要质量,向科技要效益是工程施工的主导思想。在本工程中我们仍尽量采用新技术、新工艺、新方法,根据以往的施工经验,拟在本工程推广使用以下新技术、新工艺。1、采用公司多年来使用砼外加剂的成功技术,在砼中加入高效减水剂和粉煤灰,以节约成本。2、采用新型防水材料,降低成本,保证质量。3、应用微机对生产计划、劳动力调配、技术、材料供应、生产成本及档案资料进行施

19、工全过程的管理,可降低成本提高工效。第五节 工程总进度计划本工程总工期要求180个日历天,关健工序与具体安排见附表四:。完成各分部工程需要时间计划如下:施工准备:10天基础工程:40天主体工程:70天屋面与装饰工程:60天给排水与电气工程:20天收尾、竣工验收:10天第四章 施工准备及施工总平面布置第一节 技术准备一、组织学习图纸,进行会审经过学习图纸,熟悉图纸内容,了解设计要求和施工达到的标准,明确工艺流程,掌握和了解设计图纸细节。会同建设单位、设计单位、监理单位共同进行图纸会审,彻底将施工图纸所存在的问题消除在施工之前。二、编制施工方案、预算、加工计划、进度计划、资金使用计划施工方案是统筹

20、规划该工程进行施工准备和正常施工的全面性技术经济文件,同时也是编制施工图预算以保证施工顺利进行的先行技术文件之一,是施工交叉搭接、流水顺畅进行的先决步骤,作好施工前的预算、加工、进度计划步骤安排,方可保证原材料、半成品、成品构件等按时进场待用。第二节 施工组织准备该工程采取公司领导下的项目法施工的组织形式,由公司里具有施工丰富经验的项目经理领导班子承担施工,施工项目组织系统施工组织机构详附图。项目班子职能部门齐全,包括项目经理、项目副经理、技术负责人、施工员、质量员、安全员、材料员、统计员、内业人员对工程施工进行全面全过程的系统管理。第三节 垂直运输机械、主要机具、试验和检测设备的选择本工程垂

21、直运输机械,主体施工时采用JJK-1龙门吊二台;,具体位置见附表五。本工程主要施工设备的选择详见附表一。本工程试验和检测设备的选择详见附表二。第四节 施工平面规划布置本工程在施工现场内沿围墙塔设办公用房、民工宿舍及食堂。所有临时设施均采用砖墙石棉瓦屋顶结构。临时厕所内满铺地砖,自动水箱冲洗。食堂、厕所污水经临时化粪池处理后经300砼管排入建设单位指定的排污点。周转材料、钢筋加工房为钢管扣件石棉瓦结构,主体断水后改作门窗等装修材料库房。施工现场设搅拌机一个,搅拌台侧设二级沉淀池,生产污水经沉淀后排入建设单位指定的排污点。施工现场总平面布置详附表五。临时用地计划见附表六。第五节 施工现场临时用电施

22、工最高峰阶段的最大用电量为准进行计算,其中照明用电量按施工机械及动力设备用电量的10%计,则 P=1.05(0.693.2/0.75+0.6102)=142.54KVA照明及生活用电为:P%=14.3KVA导线截面选择三相五线制BLX I=0.7156.841000/1.7323800.75=219.6A故下杆主线选用BLX:S=70mm2,支线用50mm2,25mm2。电线采用钢筋混凝土杆架空搭设,架空高度不小于6米。第六节 施工现场临时用水由建设单位指定水源引入,为满足施工消防、生活、机械用水,经综合考虑要求,供水主管径(进场水管径)100,场内支管线用50即可满足需求。第七节 劳动力配备

23、公司将根据工程及施工进度,劳动力需用计划,随各阶段施工的用工情况,随时调整、配备、满足工程的需要,形成严密的动态管理。施工阶段每天所需劳动力配备情况详附表五。第五章 主要施工方案方法第一节 测量放线、轴线及标高控制一、定位放线进行定位放线前,应对场地进行平整。根据建筑总平面图上的放线基点及总平面图上建筑红线关系放线,确定轴线的位置。根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。用直角座标法放线测出各定位轴线桩及各轴线的交点桩后,用白灰放出各桩位线。在施工中必须层层分中弹线,浇筑完基础及各层现浇板后,应及时校对轴线和标高,使其偏差在允许范围内,同时控制建筑物的竖向高差在1/1000以

24、内,总高差不大于20mm。二、标高控制将设计给定的高程引至施工现场进行控制,将引出的标高引至永久性物体上并作好标记,标记点均匀分布,且每栋不少于4个,标出0.00标高,用卷尺控制水平线,向上引测点,测点不少于3处,并用精密仪对引上来的标高进行闭合检查。第二节 主要分部分项施工方法与技术措施一、土方开挖基坑土方采用挖掘机开挖,人工配合机械不能挖到的地方及清槽,自卸车外运到业主指定地点。开挖须防止地基土扰动,剩约300mm土方人工配合清槽。土方开挖后,及时通知勘察设计等有关部门进行验槽。如有异常,按勘察、设计单位的处理方案进行施工,确保施工地基承载力达到设计要求,以确保工程质量。根据现场基坑开挖实

25、际情况作好相应的基坑护壁工作与边坡保护,根据实际情况施工时再编制详细的。二、土方回填所用的回填土质要符合规范的要求,当基础砼浇筑并拆模、砖砌体抹面隐蔽验收之后进行土方回填,回填过程中合控制好回填土含水量,选择合适的夯实机具使土方压实系数90%。各层回填土应及时进行土工试验测试,除符合设计具体要求外,还应符合GB/T5012399标准。使用基槽开挖时准备的回填土料,要去掉有机物和大于100mm的石块,以便夯填密实。回填时应分层摊铺,虚铺300mm,夯实200,若土质较干,可适当洒水润湿,达到最佳夯实效果。三、钢筋工程1、钢筋工程施工基本程序钢筋进场 查材质合格证 原材复试合格 由质量员发加工通知

26、加工预检合格绑扎钢筋隐检合格下道工序2、钢筋加工 A.钢筋翻样与加工a.钢筋翻样由钢筋班长负责,严格按设计要求及施工规范规定,执行技术负责人审核制度,班组严格按下料单进行下料加工,加工成型后班组自检,用白布条标识,标识钢筋编号、使用部位、规格、长度、检验状态。b.盘条应进行冷拉调直,冷拉率不超过4%,钢筋调直时按冷拉率及前后卡具间距计算冷拉长度,用红漆按10cm一档在跑车轨道上标识,钢筋冷拉速度不应过快,冷拉到规定长度后稍停再放松。3、钢筋焊接 本工程坚向钢筋采用电渣压力焊,水平钢筋采用闪光对焊,焊接质量、位置要符合的规定。A.电渣压力焊施工a.材料质量要求:焊剂应有合格证,存放于干燥库房内,

27、受潮时应经250300烘培2小时,使用中回收的焊剂应清除熔渣和杂物,并应与新焊剂混合后使用;焊接钢筋端头应平整,无锈斑、油污、灰浆等杂物,端头无弯折、扭曲。b.焊接前应进行模拟焊件试焊,对模拟试件进行拉力试验,合格后确定焊接电流大小通电时间。c.工艺流程:钢筋端头除污、磨平安装焊接夹具安装钢筋安装药剂罐填装药剂施焊回收焊剂卸夹具质量检查d.施工过程:检查电源确保焊机处于正常使用状态,严禁超负荷工作;检查钢筋端头是否齐整,清除表面油污、锈斑、杂物,端部有弯曲应予以矫正或切除;安装焊接夹具及钢筋,夹具的下钳口夹紧下钢筋端部为1/2药罐偏下10mm,以确保焊接处的焊剂有足够的掩埋深度,上钢筋放入夹具

28、钳口后,调准钢筋动夹头使上下钢筋同轴、同心,然后夹紧钢筋安放药罐,填好药剂,引弧后控制电压使焊剂不断熔化而形成必要深度的渣池,然后逐渐下送钢筋,使其断面与下钢筋筋端面接触,排除熔渣和熔化金属,同时切断电源,降温后卸下药罐回收焊剂并清理焊渣。B.闪光对焊a.施工电流要满足对焊机的要求,以保证焊接质量。b.对焊机两边的架体要在同一高度,夹具钢筋时要保证两边钢筋在同一轴线上。c.焊接前将钢筋端头除污、磨平,应进行模拟焊件试焊,对模拟试件进行拉力试验,合格后确定焊接电流大小通电时间。4、钢筋安装钢筋安装时,钢筋的品种、级别、规格和数量必须符合设计要求,安装位置的偏差要符合规范规定。基础钢筋:底板筋绑扎

29、时采用全扣绑扎,下层筋绑扎成型后,摆放垫块。柱钢筋:先在柱周围搭设满堂脚手架,工人在架体上用钢管固定竖向钢筋,再按箍筋加密要求绑扎箍筋。梁钢筋:先按图纸摆放上部、下部角筋,中间有架体固定,再穿上下部中间钢筋、箍筋、腰筋,上下层钢筋之间用25mm钢筋支垫,交点全数绑扎。现浇板钢筋:起步筋距墙50mm,钢筋交点全部绑扎。绑扎时注意相邻绑扎点的铁丝扣要成八字型,以免网片歪斜变形,上层钢筋的弯钩朝下,下层钢筋弯钩朝上。下层钢筋保护层用砂浆垫块支垫,上下层钢筋之间用马凳支垫。楼梯钢筋:先绑梁后绑板筋,板筋要锚固到梁内。再在楼梯底板上划主筋和分布筋的位置线,根据图纸中主筋、分布筋的方向,先绑扎主筋后绑扎分

30、布筋,每个交点均应绑扎。底板筋绑完,待踏步模板吊绑支好后,再修整板筋,搁置垫块和马凳。5、成品保护A.模板面涂刷的隔离剂严禁污染钢筋;B.各工种不得任意踩踏、掰动或切割钢筋;C.预埋件与钢筋发生冲突时,将竖向钢筋在平面左右弯曲,横向钢筋上下弯曲,绕开预埋件;D.支座负弯矩筋绑好后架设人行道,不准踩在负弯距筋上行走;E.混凝土浇筑时派专人看护、修整钢筋。钢筋安装好后,在项目部自检合格,再经过甲方、设计、监理、质监站验收合格,并做好隐蔽验收检查记录。四、模板工程1、模板支设模板及支架应具有足够的承载能力、刚度、稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。柱、梁用钢模板,现浇板模板采用

31、15厚竹夹板,龙骨采用10050方木,龙骨间距150mm。支撑系统采用满堂红脚手架,立杆根部垫短方木,顶部加调节丝头,距地20cm设一道扫地杆、距地1.8m设一道水平拉杆。楼梯模板采用竹夹板,脚手架支撑,踏步挡板用定型木板。对跨度不小于4米的现浇钢筋混凝土板、梁,其模板按跨度的1/1000-3/1000起拱。模板安装完毕,检查结构的几何尺寸、轴线位置、标高、平直度、模板间拼缝,模板与楼板面的间隙是否严密,防止出现漏浆,错槎现象的出现。如不符合要求,立即进行调整。模板安装和预埋件、预留孔洞的允许偏差和检查方法见下页表:项次 项 目允许偏差(mm)检 验 方 法1柱、墙、梁轴线位移5尺量检查2标高

32、5用水准仪或拉线和尺量检查3柱、梁截面尺寸+4,-5尺量检查4每层垂直度5用2m托线板检查5相邻两板表面高低差2用直尺和尺量检查6表面平整度5用2m靠尺和楔形塞尺检查7预埋钢板中心线位移3拉线和尺量检查8预埋管预留孔中心线位移39预埋螺栓中心线位移2浇筑砼前,模板内杂物清理干净,木模板应浇水湿润,但模板内不得有积水。2、模板拆除模板拆除严格执行拆模申请制度。当砼强度大于1.2MPa时方可拆侧模(经过实验室留同条件试块,经试压后提供数据,作为拆模的依据),同时侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。底模拆除:对小于等于8m跨度的梁、板,当砼强度达到设计强度的75%时(经过同条件试块试

33、压提供数据),填写拆模申请,方可组织拆除;悬臂构件及跨度大于8m梁、板模板必须待混凝土达到设计强度100%时,方可拆除。拆下的模板及时清理干净,集中收集,码放整齐。3、质量通病防治措施A.板缝过大 a产生原因:模板负偏差累积;墙身放线误差;支模误差。b.防治措施:加强对施工人员的教育,提高质量意识,尽量减少操作误差。支完模后,发现板缝大者将板缝调匀,使每面上各条缝间隙一致。B.板缝漏浆a.产生原因:板缝漏浆主要原因是模板拼缝不严密。b.防治措施:在企口处粘贴550海绵条。C.模板错槎a.产生原因:定位铁尺寸不准;对拉螺栓不紧;背紧钢管松动;企口处角钢连结螺栓不全或松动。b.防治措施:定位铁采用

34、无齿锯下料并进行检查;加强”三检制”,保证螺栓上紧,钢管背紧;企口处连接螺栓上全上紧。五、混凝土施工 1、混凝土施工的准备阶段A.机械设备和场地准备:由施工员负责现场内砂石、水泥的堆放场地,并确定混凝土搅拌机械位置并安装,尽量减少原材料、熟料的运输距离。B.劳动力组织、技术交底和现场组织:由施工员负责安排混凝土班组劳动力准备、对工人的专项技术交底、混凝土配合比等交底布置等工作。C.试验准备:由质量员负责准备试验委托,填写委托单,准备测试器具、试块模具以及其它有关工具,完成试验准备工作。现场制作足够组数的混凝土试块,在常温下的混凝土取样:同一工作班、同一配合比混凝土每100m3为一取样单位,每一

35、取样单位留置试块三组,三组分配形式如下:一组为28d标准养护试块;两组为拆模用同条件试块、其中一组为备用试块;另外依据试验计划留置结构实体检验用同条件试块。D.浇筑前的验收准备工作钢筋工程的隐蔽、模板工程的验收、预埋件的检查、安装工程等相关验收项目已经完成(经监理方签认);混凝土开盘鉴定等相关准备资料签认完毕。施工缝处混凝土表面处理:以经清除浮浆、剔凿露出石子、用水冲洗干净、湿润后清除明水、松动砂石和软弱混凝土层已经清除。模板内的杂物(包括混凝土土屑)用小型空压机清理干净;将钢筋上的油污、混凝土等杂物用钢丝刷、棉丝清理干净。搅拌机械已调试、龙门吊已经准备(或调试)好。浇筑混凝土的人员(包括试验

36、、水电工、振捣工等)、机具(包括振动棒、电箱等)、冬雨季施工的保温覆盖材料、水、电(需要调试的必须预先调试好)等已经安排就位。浇注前清整道路,保证混凝土运输通畅。根据楼层标高,用水准仪将柱、梁、板将要浇筑到的高度作好标记。2、混凝土工程的浇筑操作阶段A.混凝土的分层浇筑:为了保证柱子的分层浇筑厚度,可计算出各柱子的分层混凝土用量,并根据此量定制相应规格的小灰斗,用以控制每层的浇筑的混凝土量。B.混凝土坍落度的测试:混凝土坍落度必须做到每台班不少于两次,项目部质量员负责对当天施工的混凝土坍落度实行抽测,并做好坍落度测试记录,如遇不符合要求的,严禁使用。C.混凝土的凝结时间和和易性:施工员及时检查

37、混凝土的凝结时间及和易性是否能满足工程需要。如和易性不能满足要求,立即退回混凝土,严禁加水;如混凝土流动性过大,可能造成混凝土离析等现象,立即退回混凝土,决不能迁就使用。D.楼板混凝土的压光操作:浇筑混凝土时,根据找的水平标高用4m刮杠找平,用铁抹子收光,楼板的厚度、平整度必须保证控制在规范标准内。E.混凝土的振捣:混凝土振捣应设专人振捣,应快插慢拔,避免撬振钢筋、模板,每一振点的振捣延续时间,应使用混凝土表面呈现浮浆和不再沉落,一般为2030s,要避免过振产生离析。当采用插入式振捣器时,捣实普通混凝土的移动间距,不宜大于振捣器作用半径的1.5倍;振捣器与模板的间距,不应大于其作用半径的0.5

38、倍,并避免碰撞钢筋、模板、吊环、预埋件等,振捣器插入下层混凝土内的深度应不小于500mm。F.混凝土施工缝a.施工缝的留置:施工缝的位置应在混凝土浇筑之前确定,并宜留置在结构受剪力较小且便于施工的部位,施工缝的留置应符合以下规定:柱:留置在基础的顶面、梁的下面。单向板:留置在平行于短边的任何位置。有主次梁的楼板宜顺着次梁方向浇筑,施工缝应留在次梁跨度的中间1/3范围内。b.施工缝的处理措施柱底部施工缝的处理:剔除浮浆,并使剔除向下凹2cm,沿墙、柱外尺寸线向内5mm用砂轮切割机切齐,保证混凝土接缝处的质量。并加以充分湿润和冲洗干净,且不得积水。板施工缝的处理:施工缝处下层筋垫15mm厚木条,保

39、证下层钢筋保护层;上、下层钢筋之间用木板保证净距,与下层筋接触的木板侧面按下层钢筋间距锯成豁口,卡在上层筋上。c.施工缝处混凝土的浇筑在施工缝处继续浇筑混凝土时,以浇筑的混凝土的抗压强度不应小于1.2N/mm2。在浇筑混凝土前,以在施工缝处铺一层与混凝土成分相同的减石子水泥砂浆,接浆厚度510cm。混凝土应细致捣实,使新旧混凝土紧密结合。H.浇筑混凝土时的注意事项a.浇筑混凝土的过程中应派专人看护模板,发现模板有变形、位移时立即停止浇筑,并在以浇筑的混凝土凝结前修整完好。b.混凝土浇筑完毕后凝固前,及时用湿抹布将局部漏浆、掉(漏)渣擦去(备一装水工具桶,用抹布在桶里沾水擦洗);用同样方法及时将

40、粘在钢筋上的混凝土浆清除。浇筑完毕后的浮浆应在混凝土没有凝固前刮去(小块铁皮)。每层板混凝土浇筑完毕凝固前,必须顺南北或东西方向用扫帚(帚茬硬度、布置均匀)扫毛,扫毛纹路要清晰均匀、方向及深浅一致。c.混凝土自高处倾落的自由高度不得超过2m,浇筑的竖向结构高度超过3m时,采用溜管使混凝土下落。d.混凝土终凝前,必须用铁抹子把非结构性表面裂缝(由于混凝土的沉降及干缩产生)修正压平,然后再覆盖养护。3、混凝土浇筑后阶段A.混凝土养护:对已浇筑完毕的混凝土,应在12h后加以覆盖和浇水。对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7h,浇水次数应能保持混凝土处于湿润状态;对立

41、面能够采取定时喷淋办法进行养护,夏季高温时对楼板增加浇水次数并要保证表面湿润,用塑料布覆盖严密,并保持塑料布内有凝结水,严防混凝土裂纹的出现。B.拆模后质量会诊制度a.为保证检验混凝土拆模后综合效果,提高下一混凝土浇筑质量循环的施工质量,建立拆模后的混凝土质量会诊制度。b.在每个楼层模板全部拆除后,由质量部门组织,项目现场施工、技术负责人及相关部门参加,共同对拆模后的楼层进行检查,分析原因,填写”混凝土工程质量会诊表”。同时由混凝土责任工程师准备好每层楼的施工简图,以标识出现问题的部位并提出处理措施,以书面形式在生产例会上、质量例会上通报并下达执行,减少和预防质量通病的再次出现,达到持续改进的

42、效果。c.对混凝土表面出现的缺陷不得随意修补,应按质量事故处理程序报项目部和监理,经鉴定后再作出处理和修补措施。4、混凝土施工成品保护A.已浇筑的楼板、楼梯踏步的上表面混凝土要加以保护,必须在混凝土强度达到1.2MPa后方可上人,为防止现浇板受集中荷载过早而产生变形裂纹,钢筋焊接用电焊机、钢筋不得直接放于现浇板上。B.混凝土浇筑振捣及完工时,要保持钢筋的正确位置,保护好洞口、预埋件及水电管线等。C.混凝土施工过程中,对玷污柱面、楼面的水泥浆和遗洒在地面的混凝土要及时清理干净,不得损坏棱角。D.楼梯踏板可采用废旧的胶合板保护,楼梯角处用10的圆钢防止破损;门窗洞口、预留洞口、墙体及柱阳角在表面养

43、护剂干后采用废旧的胶合板作护角保护。5、预埋件制作安装:A.预埋件安装是指防水套管、预埋铁件、电缆线管、重要构件支座等,其制作安装要严格按设计图纸、尺寸、数量、位置、标高、方向仔细操作,不允许发生位移、漏放或安装错误。B.预埋件制作在加工厂进行,派专人负责,现场设专人负责安装。C.预埋件安装前后要用经纬仪测定位置、标高,控制位移偏差小于5mm,标高小于2mm。D.为防止浇筑混凝土时产生位移,安装时应采用上下左右与钢筋点焊固定,外露部分要紧贴模板。E.浇筑混凝土前,要先派专人检查埋件的数量、位置、平整度、标高是否正确。浇筑混凝土时,派专人看护并及时校正,防止事后剔凿。六、砌筑工程施工1、砌筑工艺

44、流程:清扫基层墙体放线、定位楼层标高、砌块浇水搅拌砂浆砖砌体排列铺砂浆分层砌筑质量检查2、材料要求:所用砌体、水泥必须有出厂合格证,其强度符合设计要求,运至施工现场经复检合格后才投入使用,砌体的外形尺寸准确统一,断裂、边角碰损严重的不得使用。3、施工准备:砌筑工程施工前必须先进行测量放线,排砖摞底,认真核对门窗位置,按设计要求的砂浆品种、强度制配砂浆,配合比由实验室确定,采用重量比,计量精度为水泥2%,砂、灰膏控制在5%以内,采用机械搅拌,搅拌时间不少于1.5min。4、砌筑:采用”三一砌砖法”,即:一块砖,一铲灰,一揉挤的砌筑方法,立皮数杆、控制水平缝,按排布图拉线搭缝砌筑。要求:灰缝横平竖

45、直,砂浆饱满,墙面平整、垂直,上下皮要按要求错缝,平整度5,垂直度5,砂浆饱满度90%。切割空心砖用无齿锯,禁止用斧、瓦刀砍。5、砖砌体的转角处和交接处要同时砌筑,严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置临时间断处要砌成斜槎,斜槎水平投影长度不小于高度的2/3。6、砖砌体的位置与垂直度偏差要符合规范的规定。7、几个特殊部位的处理:A与框架梁柱拉结:空心墙沿高度500或砌体皮数的倍数,用26钢筋与构造柱、框架柱拉结,筋伸入墙内1000,锚入柱内30d。B需预留的各种线槽,不得斩砖留槽,应砌后弹线切割。 C填充墙应砌至梁或板底皮,砌块墙体最上层要斜砌,留一定空隙,如下图:填充墙长度大于
