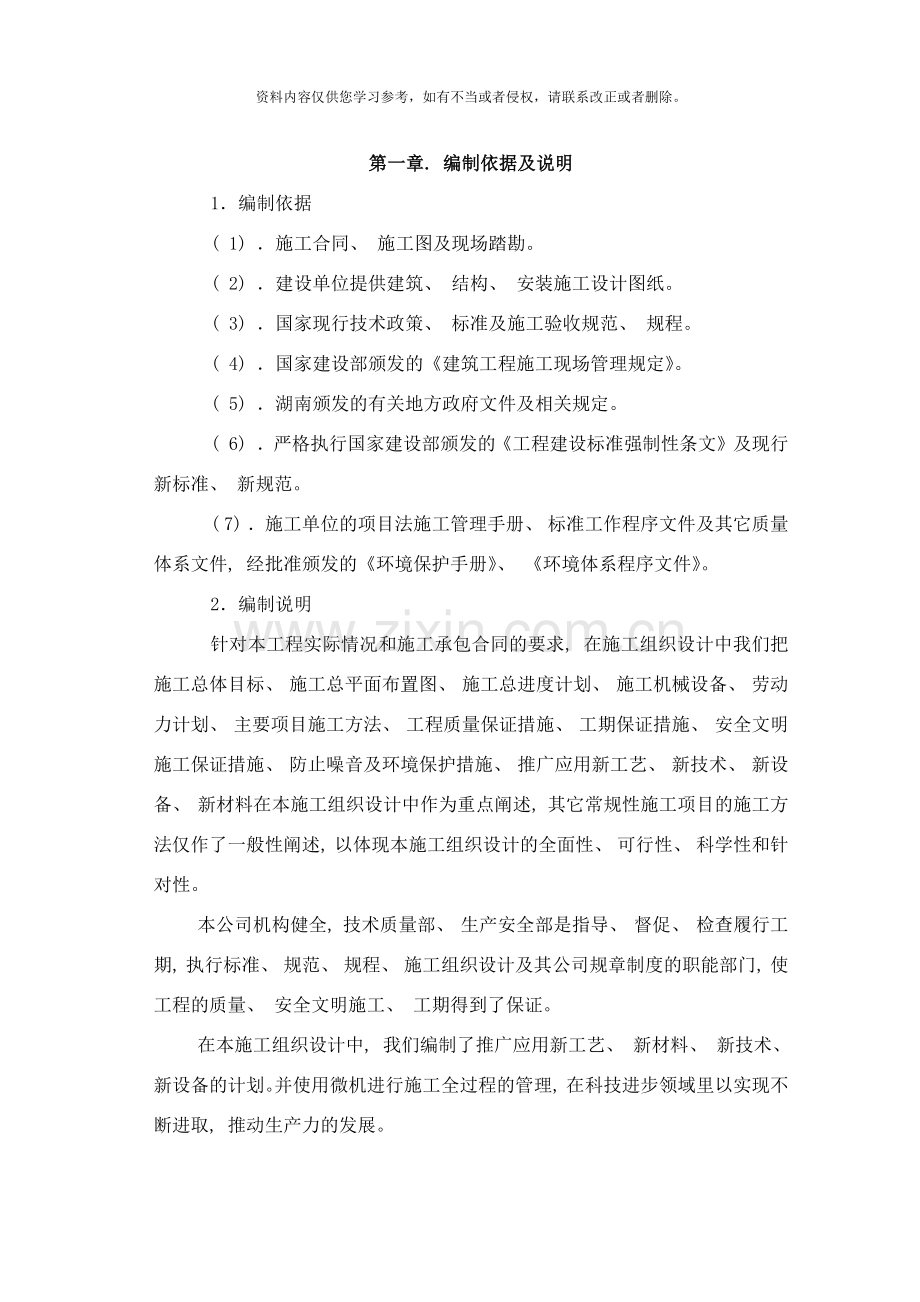

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 第一章. 编制依据及说明1编制依据( 1) 施工合同、 施工图及现场踏勘。( 2) 建设单位提供建筑、 结构、 安装施工设计图纸。( 3) 国家现行技术政策、 标准及施工验收规范、 规程。( 4) 国家建设部颁发的建筑工程施工现场管理规定。( 5) 湖南颁发的有关地方政府文件及相关规定。( 6) 严格执行国家建设部颁发的工程建设标准强制性条文及现行新标准、 新规范。( 7) 施工单位的项目法施工管理手册、 标准工作程序文件及其它质量体系文件, 经批准颁发的环境保护手册、 环境体系程序文件。2编制说明针对本工程实际情况和施工承包合同的要求, 在施工组织设计中我们把施工总体目标、 施工总平面布置图、 施工总进度计划、 施工机械设备、 劳动力计划、 主要项目施工方法、 工程质量保证措施、 工期保证措施、 安全文明施工保证措施、 防止噪音及环境保护措施、 推广应用新工艺、 新技术、 新设备、 新材料在本施工组织设计中作为重点阐述, 其它常规性施工项目的施工方法仅作了一般性阐述, 以体现本施工组织设计的全面性、 可行性、 科学性和针对性。本公司机构健全, 技术质量部、 生产安全部是指导、 督促、 检查履行工期, 执行标准、 规范、 规程、 施工组织设计及其公司规章制度的职能部门, 使工程的质量、 安全文明施工、 工期得到了保证。在本施工组织设计中, 我们编制了推广应用新工艺、 新材料、 新技术、 新设备的计划。并使用微机进行施工全过程的管理, 在科技进步领域里以实现不断进取, 推动生产力的发展。第二章工程概况2.1工程简述: 工程名称: 特变水木融城项目一期二标段工程地 点: 衡阳市华新开发区59号街区建设单位: 湖南特变电工房地产开发有限责任公司设计单位: 湖南省建筑设计院监理单位:深圳市邦迪工程顾问有限公司特变水木融城项目一期二标工程位于湖南省衡阳市华新开发区西南, 西临蒸水大道, 东临岳麓街、 北临蔡伦路。本工程为高层住宅楼, 框架剪力墙结构, 1#、 2#、 6#楼为18层、 5#楼为33层、 商业用房、 物业用房、 地下1层和地下车库组成, 总建筑面积为72183.45m2, 甲方已提供全套施工图纸, 各种手续齐全, 以上建筑物设计地下室一层,1#楼0.00为71.7m,2#楼0.00为71.30m,5#、 6#楼0.00为71.2m,车库0.00为70.3m开挖深度约4.505.50m。2.2建筑概况: 地下室底板顶绝对标高为66.4m,板顶绝对标高为70.3m。层高为3.9m, 1#、 2#楼地下室层高3.9m,首层层高5.6m,二层层高为4.2m,屋面檐高为56.4m,女儿墙壁顶为62.1m。5#楼地下室为3.6m层高,首层层高为3.6m,二层以上层高为3m,屋面檐高为99.6m,女儿墙顶标高为103.5m。6#楼首层层高为3.6m,二层以上为3m的层高.屋面高为54.6m,女儿墙顶为58.5m。商业楼五层, 首层层高5.4m,二层五层层高为4.2m, 屋面檐高为3.2m。物业楼三层, 层高为3.6m.地下室外门(钢)门窗油漆选用红色滋漆,内木门窗选用米色滋漆.楼梯钢栏杆、 护栏窗栏杆选用枣红色烤漆。建筑物七层以下阳台、 平台栏杆有效高度为1100, 七层以上阳台、 平台栏杆有效高度为1200, 护窗栏杆有效高度为900。地下室墙体和底板防水等级为级, 地下室顶板防水等级为级, 设防做法为结构自防水, 地下室、 挡土墙防水砼设计抗渗等级为0.8MPa,屋面梁板等露天结构梁板、 屋顶水箱为0.6MPa防水砼中采用低掺量抗裂、 防渗建筑纤维材料新技术。防水层为4厚SBS改性沥青防水卷材, 地下室顶为种植屋面, 防水层为4厚SBS改性沥青防水卷材二层。地上楼层内墙:厨房和主卫生间墙壁面为15厚1: 3水泥砂浆刷氯丁胶乳防水砂浆一遍10厚氯丁胶胶乳防水砂浆810mm厚釉面砖, 其它所有墙面为20厚1: 2水泥砂浆, 5厚1: 2水泥砂浆面层满刮白乳胶水泥腻子一至二遍, 表面打磨平整瓷釉底涂料一遍瓷釉涂料两遍。厨、 卫生间地面为1.5厚自粘橡胶沥青防水卷材20厚挤塑板C20,60厚保护层10厚地砖, 白水泥擦缝。屋面工程: 上人屋面和不上人屋面防水等级为级防水, 防水层合理使用年限为 , 做法为有保温卷材防水上人屋面, 采用4厚SAM-980湿铺自粘聚合物改性沥青防水卷材屋面, 外排水管采用防攀阻燃落水管。做法为1: 6水泥焦渣找坡20厚1: 2.5砂浆找平, 粘贴4厚SAM980湿铺自粘聚合物改性沥青防水卷材40厚挤塑板点粘一层350号沥青油毡40厚C30UEA收缩砼内配14150双向, 每小于6米缝宽20, 缝内灌填。外墙为保温”一体化”系统, 施工方法为基层砂浆找平粘贴砂浆层40厚岩棉板保温层饰面层( 涂料、 花岗石) 地下室地面, 20厚1: 3水泥砂浆找平1.5厚聚氨酯防水层二道50厚C25砼面层随打磨光面刷防尘耐磨高级地坪漆。主次大堂、 管理室、 合用前室为花岗石楼面、 楼梯间、 新风、 排风机房为陶瓷地砖地面, 地下停车库、 车行道、 新风、 排风井及其它井道为水泥砂浆楼面, 踢脚为水泥砂浆。地下室墙柱: 主次大堂、 管理室、 合用前室墙面为花岗石墙面, 生活水泵房、 消防水泵为面砖墙面, 其余全部是混合砂浆墙面, 面层刷素水泥浆一遍, 内掺35%的白乳胶。门窗工程: 采用铝合金、 塑钢门窗, 灰蓝中空玻璃窗, 塑钢型材面层为枣红色,外墙门窗单块面积大于1.5M2的玻璃采用钢化玻璃或夹胶安全玻璃,门采用实木门、 豆绿色彩板门、 防火门。外装修工程: 外墙壁饰面为保温一体化系统,墙面采用乳白色和蓝灰色外墙涂料, 部份外墙面为咖啡色花岗石饰面。2.3结构概况: 1#、 2#、 5#、 6#为剪力墙结构形式, 物业房、 商业楼为框架构, 不考虑抗震设防要求, 结构设计使用年限为50年, 建筑结构的安全等级为二级, 耐火等级为一级。地基基础设计等级为甲级, 地下室防水等级为二级。混凝土结构的环境类别: 室内潮湿环境: 非严寒和非严寒冷地区的露环境, 与无侵蚀性水或土壤直接接触的环境为二.a,其它为一类环境.。地下室层高为4m, 板底垫层为C15, 板底钢筋保护层为40mm, 地下室顶 板厚为200、 250厚, 板顶结构标高为0.03M,顶板为井字梁结构,井字梁相交处梁的附加箍筋加密,墙的外侧加设防水层,且用120厚砖墙压紧,墙中加设止水带.桩基: 本工程采用人工挖孔桩灌注基础, 护壁砼有采用C25, 桩身砼采用C30, 桩基水平钢筋( 螺旋钢箍) 及护壁采用HPB300钢筋, 桩身纵向及加强钢筋采用HRB400钢筋, 车库和主楼桩身直径有0.8m、 0.9m、 1.0m、 1.1m、 1.2m、 1.3m、 1.4m、 1.5m、 1.6m九种, 持力层均为中风化粉砂质泥岩层。基础、 主体: 钢筋采用HPB300、 HRB335、 HRB400等级。地下室底板、 基础梁、 外墙、 内墙、 梁板采用C40砼, 地下室、 屋顶梁板等露天结构的梁板、 水箱的砼抗渗等级为0.8MPa; 5#楼17层梁板柱采用C40砼, 7-15层梁、 板、 柱采用C35, 16层屋顶采用C30砼, 基础垫层采用C15, 1#、 2#楼14层梁板柱采用C40砼, 510层梁、 板、 柱采用C35, 11层-屋顶采用C30砼, 6#楼1-3层梁板柱采用C40砼4-6层梁、 板、 柱采用C35, 7层屋顶采用C30砼, 圈梁、 构造柱、 现浇过梁采用C25砼。地下室板墙钢筋: 底板梁为400900、 4001000、 4001500、 主筋为25, 箍筋8200, 梁端钢筋锚固长度为40d, 底板厚为350厚, 14150, 双层双向, 柱有KZ1、 KZ2、 KZ3、 KZ4、 KZ5主筋20、 25, 箍筋8、 10, 挡土墙竖向筋14、 18, 水平筋14, 地下室顶板厚200、 250, 12150双层双向。地上结构: 标准层以上板厚100厚、 120厚、 140厚, 梁有200400、 200450、 200500, 钢筋型号8、 8、 10、 10、 14、 16、 18、 20、 25, 墙厚有300、 250、 200、 180。本工程除钢筋混凝土外, 外围护墙壁均采用300厚页岩砖, 内墙采用200厚加气混凝土砌块, 楼梯、 电梯间墙采用300厚MU10加气砼块用M7.5砂浆砌筑, 厨房、 卫生间墙为120厚烧结砖, 离地300高现捣砼墙基, 同墙厚, 混凝土标号按结构同步, 其构造要求和技术要求按国家相关标准及要求施工, 。2.4电气概况: 本工程配电线路, 消防用电设备采用耐火型电力电缆, 一般配电干线采用阻燃型电力电缆, 配电照明支线用ZR-BV或BV导线穿钢管或阻燃PVC管敷设, 住宅内线路均采用BV铜芯导线穿阻燃PVC管保护暗敷。防雷等级为二类, 避雷带引下线利用构架柱或剪力墙主钢筋不少于2根直径16及以上, 低压配电系统的工作接地、 保护接地、 重复接地与防雷接地采用联合接地装置, 利用所有桩基内钢筋, 承台内大于直径12钢筋, 连接所有柱子作联合接地装置, 其接地电阻不大于1欧, 等电位做法见02D502-2等电位联结安装。2.5给排水概况: 给水管材为PP-R管, 采用热熔连接, 排水管材为UPVC管材, 采用胶粘结, 消防管材为加厚内外壁热镀锌钢管, 采用螺纹连接, 设有消防栓与自动喷水灭火系统。 第三章 施工总体目标3.1工程质量目标 我们将精心组织施工, 确保工程质量按国家验收标准GB50300 建筑施工质量验收统一标准一次验收合格, 主体结构工程争创湖南省优质结构工程, 单位工程争创衡阳市优质工程怀。3.2施工工期目标经我们认真讨论以及我们施工同类型工程的经验, 采取科学合理的工序安排、 穿插和抢工期措施以及采用新工艺、 新技术、 新材料、 新设备, 我们承诺实际施工总工期控制在390 天以内, 确保 国庆节期间全部施工完毕并交付使用。3.3安全文明施工目标安全文明施工是加快工程进度, 提高工程质量起主要作用, 同时也是展示公司形象体现项目综合管理水平的重要工作内容之一。我们将根据国家、 湖南省有关安全、 文明施工标准要求, 层层落实责任, 分片包干, 实现达到 ”市安全文明施工工地标准”; 在整个施工过程中, 无重大安全事故。3.4环境保护目标本工程按国家有关规定, 做好环境保护工作。施工队伍入场后, 首先在基坑四周开挖临时排水明沟, 其深度不小于300mm, 每隔30m设置沉砂井、 末端设集水井, 容积控制在1.5m3, 深度1.5m左右, 将地表雨水和施工用水有组织地导入沉砂井, 采用水泵排入业主方规定下水道, 并设专人一人负责每天清理沉积泥砂和排水工作。施工用燃料选用天燃气, 无天燃气选用液化气, 并采用节能灶。严禁在施工现场焚烧油毡、 橡胶、 塑料、 皮革、 树叶、 枯草等会产生有毒、 有害烟尘和恶臭气体的物质。设专人负责对驶出施工现场的车辆车轮进行清洗并检查装载物( 土石、 垃圾等) 是否稳妥, 还负责施工现场出入口的清洁卫生, 以免污染环境。3.5科技进步目标我公司积极响应建设部号召, 推广应用十项新技术以来, 在工程项目施工中积极采用建设部推广应用的十项新技术, 取得显著的经济
