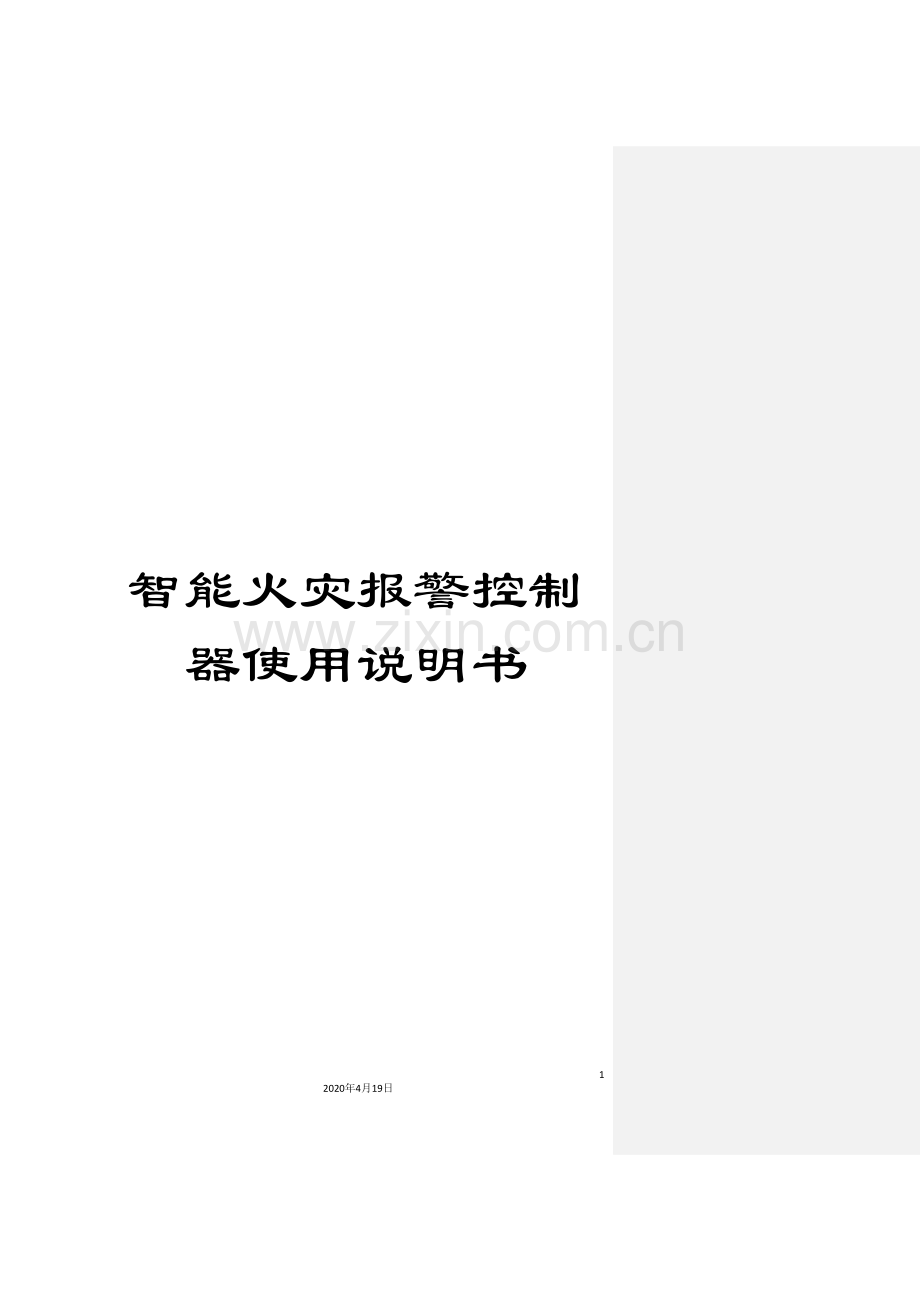

智能火灾报警控制器使用说明书.doc

智能火灾报警控制器使用说明书

41
2020年4月19日
文档仅供参考

JB-QB-FT6003使用说明书( .6版)

目 录
一、控制器简介 4
二、技术指标 4
三、基本功能 4
四、面板说明 5
五、安装结构图 7
5．1 外形尺寸: 7
5．2 内部连线图: 7
六、快速入门 8
6．1 投入电源前需确认事项: 8
6．2 投入电源后应注意事项: 8
6．3 基本术语解释: 9
6．4 正常监视状态的确认: 9
6．4．1 显示: 9
6．4．2 自检: 9
6．4．3 时钟设置: 10
6．5 火警状态的显示及处理: 10
6．5．1 预警状态: 10
6．5．2 火警状态: 10
6．5．3 灭火后的处理: 11
6．6 故障状态的显示及处理: 11
6．6．1 系统故障: 11
6．6．2 器件或模块故障: 12
6．6．3 其它故障: 12
七、功能详述 12
7．1 设置: 12
7．1．1 切记: 12
7．1．2 密码: 13
7．1．3 ”器件设置”说明: 14
7．1．4 ”直控接点”说明: 15
7．1．5 ”器件组态”说明: 16
7．1．6 ”时钟设置”说明: 16
7．2 系统查询: 17
7．2．1 器件总数查询: 17
7．2．2 隔离与延时查询: 17
7．3 记录查询: 18
7．3．1 故障查询: 18
7．3．2 模拟量查询: 19
7．3．3 历史记录: 19
7．4 测试: 21
7．5 打印: 21
7．6 气体灭火功能: 22
八、注意事项 22

一、控制器简介
JB-QB-FT6003智能火灾报警控制器(联动型)是我公司研制开发的新一代小型容量、超长距离、高可靠性,集火灾报警、消防联动、灭火控制于一体的通用型控制器,采用无极性两总线、模拟量探测报警、CPU高速处理、智能算法等先进技术,单机容量为99点,总线距离3000米。系统具有LCD显示、模拟量查询、阈值跟踪、操作简便、调试方便等突出优点。控制器各项技术指标完全符合GB4717－93<火灾报警控制器通用技术条件>、GB16806－1997<消防联动控制设备通用技术条件>等国家标准,可满足99点以下消防报警工程的需要。
二、技术指标
1． 供电:
主电:5V/3A,24V/1.5A,28V/1A消防专用电源;
电池:3AH/36V;
2． 使用条件:
电 源:交流220V(+10%,-15%) 50±1Hz
环境温度:0℃ ~ 40℃ 相对湿度:92±3%(40℃±2℃,无结露)
3． 功耗:
5V 1.5A;28V 160mA
4． 容量:
99点,单回路。01-15为联动点,16-99为报警点。
三、基本功能
1． 控制器具有主备电自动切换及备电自动保护功能。
2． 接收来自探测器或其它火灾触发器件的火灾报警信号,报出具体部位并有声、光提示;
3． 根据预先设置的联动关系,启动对应的联动设备并接受其状态返回信号。
4． 自动检测并显示以下故障信息:控制器与探测器、模块、按钮、火灾显示盘之间的短
断路故障;系统故障;
5． 控制器具有面板自检功能。可对面板上所有指示灯、LCD、讯响器进行自检;
6． 控制器具有自测试功能。可对总线上连接的任何器件和模块进行测试,测试结果可在LCD上查阅;
7． 具有隔离功能。可对总线上连接的任何器件和模块进行隔离,并有隔离指示;
8． 具有灭火控制功能。喷洒和延时阶段具有声、光指示;
9． 模块具有点动输出和自锁输出两种输出控制功能;
10．自带6个多线制手控盘;
11．自带15个总线制手控盘;
12．具有火警继电器和故障继电器两种输出;
13．可配接汉字微打;
14．可配接总线制火灾显示盘;
四、面板说明

控制器面板包括以下六大部分,分述如下:
4．1 LCD显示屏
可显示32个字符(16×2)带背光
4．2 状态指示灯:由16个发光二极管组成,分别说明如下:
【联动指示】:灯亮时表示有设备启动。
【火警指示】:灯亮时表示有火警发生。
【预警指示】:灯亮时表示有预警发生。
【故障指示】:灯亮时表示有故障发生。
【手动指示】:表明系统的联动状态为手动方式。当联动关系满足时,需手动启动联动设备。
【自动指示】:表明系统的联动状态为自动方式。当联动关系满足时,系统将自动启动联动
设备。
【延时指示】:表明系统中有模块正处于延时启动状态。
【喷洒指示】:表明喷洒设备已开始喷洒。
【隔离指示】:表明系统中有器件或模块被隔离。
【主电工作】:表明主电工作正常,系统当前正由主电供电。
【主电欠压】:表明主电电压较低,但仍能维持系统的正常工作。
【主电故障】:表明主电无法维持系统的正常工作,系统自动切换到备电供电。
【备电工作】:表明当前正由备电供电。
【备电欠压】:表明备电的电压较低,如继续使用,可能导致系统无法正常工作。
【备电故障】:表明系统的备电发生故障。
【消音指示】:表明系统正处于消音状态,有新的事件发生后,消音指示灯灭。
4．3 键盘:
【数字键】:按键右下角的数字在主界面之外的界面里为数字键,例如输入地址编号、密码
等,此时您能够按相应的数字键输入数字。
【方向键】:键盘上印有箭头的二个按键是方向键,能够用它们来移动光条或改变当前的显
示。方向键与”确定”键配合使用还有一些特殊功效,这将在”器件设置”说
明中详细介绍。
【退出键】:从其它页面中返回主界面。
【确定键】:在有些页面有特殊功能,详见具体介绍。
【急停键】:在主页面或火警页面下,页:9
未定
按下”急停”键,菜单右下角出现”T”,表示系统
进入急停状态,此时再按总线手控盘上按键,对应模块处于启动状态时立即关
闭,处于模请或延时状态时立即取消。再次按下”急停”键,菜单右下角”T”
消失,表示系统恢复正常状态,
【测试键】:对器件和模块进行自测试。
【手动键】:将系统当前的联动状态切换为”手动”。
【自动键】:将系统当前的联动状态切换为”自动”。
【自检键】:对控制器面板进行自检,检查指示灯、LCD、扬声器当前状态。
【设置键】:按下后可对系统进行设置,如:器件设置、直控点设置、器件组态和时钟设置。
【打印键】:用来打印器件设置和输出组信息。
【系统查询键】:用于查询系统的信息,如:器件总数、隔离与延时信息。
【记录查询键】:用来查询发生的事件,如:火警信息、故障信息等。
【消音键】:当有警情、故障发生时,控制器上的扬声器会发出相应的声音警报,能够按下
”消音”键取消报警声音;如果有新的警情,扬声器会重新发出报警声音。
【复位键】:”复位”键用于使系统复位。在系统运行过程中,当出现死机、显示混乱或者
用户更改了某些系统设置时,都必须进行复位操作。注意:为了避免误操作,
”复位”键的两个按键必须同时按下。
4．4 总线制手控盘:
经过总线控制输入输出模块的启停来控制设备的启停,共有15个控制按钮。每个控制按钮控制一个输入输出模块,按钮左侧有三个指示灯对应表示控制模块的状态:模请、模
启、设启。在手动状态下,按下按钮,相对应编号的模块启动,模启灯亮;若有模请,则模请灯灭。当有反馈信号传回,设启灯亮。停止方法见急停键说明。
4．5 6个直控接点:
每个直控接点包括一个按键和一个状态指示灯。按下后,指示灯亮。直控接点是为重要消防联动设备提供的一组多线制控制点,即使系统出现了故障,也能够使用这6个按键直接启动联动设备。直控接点所控制的设备启停信号需经过信号输入模块传回控制器;若希望经过总线也能控制直控设备,应选用输入输出模块做接点模块。
4．6 汉字微打:
为控制器的扩展配置。选用面板式汉字微型打印机,每行240点,全汉字打印。
五、安装结构图
5．1 外形尺寸:

5．2 内部连线图:

六、快速入门
6．1 投入电源前需确认事项:
1． 查外接线是否松动,有无短路、错接;
2． 检查备用电源是否正确连接;
3． 检查机柜内端子配线是否按照所附接线图连接;
4． 检查机柜内电路板、连接线有无松动或脱落;
5． 检查打印纸是否安装好;
6．2 投入电源后应注意事项:
1． 控制器出厂前,均经过严格测试。如系统显示有异常,应首先检查设置;
2． 为了确保能够及时反应突发事件,控制器平时应处于正常监视状态;
3． 出现故障应及时排除;无法排除时,请及时与我公司技术服务部联系;
4． 处于隔离状态的器件和模块将失去作用,提请用户特别注意,及时处理。
6．3 基本术语解释:
1． 器件:本系统中器件指的是探测器、手动报警按钮、消火栓按钮、红外接口模块等报
警设施,若信号输入模块用于报警信号输入,按器件处理。
2． 模块:本系统中模块指的是用于控制设备启停的输入输出模块。
3． 设备:设备指的是与系统相连的消防设备,如防火卷帘门、排烟阀、水泵等。
4． 喷洒:指与系统相连的气体灭火系统,由于它们需要特殊的声、光报警和延时启动等
操作,因此系统对它进行单独处理。
5． 地编号:系统中所有的器件和模块都有自己唯一的地编号,地编号由器件或模块本身
的拨码开关决定。
6． 模启:模块启动的缩写。表示系统已对这个模块发出了启动命令。
7． 模请:模块请求启动的缩写。当系统处在手动状态下,联动关系满足时,系统不会立
即启动模块,而只是发出请求启动信号,用户可根据现场情况决定是否启动模块。
8． 设启:是设备启动的缩写。与系统连接的设备启动后向控制器发出启动应答信号,此
时系统报出设启,表明设备已经启动。
9． 隔离:如果器件或模块发生了故障而暂时无法维修时能够将它隔离,隔离后的器件仍
存在系统中,但无法进行各种操作,也不会发出警报。
10．删除:将器件或模块从系统中去掉。与隔离不同,被删除的器件不被计入系统的器件
总数中。删除器件时只能删除该回路最后一个编号的器件或模块。
11．输出组:输出组是动作条件相同的模块的集合。当与它相连的器件的报警数目达到了
设置的动作常数后,将启动本输出组内的所有模块,并将自己的启动信息传递给它的
联动组。
12．联动组:联动组也是一个输出组,当一个输出组控制另一个组的启动时,受控的输出
组被称为联动组。联动组启动条件能够是一个或几个输出组,也能够是器件或模块,
但一般来说,联动组的启动条件最好是输出组,不要将输出组与器件、模块混合使用。
13．动作常数:动组常数是指一个输出组启动条件的个数,当几个条件都同时满足时输出
组才被启动。
6．4 正常监视状态的确认:

6．4．1 显示:
1． LCD显示主菜单,右上角时钟显示当前时间,每秒钟变化一次。长时间不操作,LCD
背光自动关闭;
2． ”主电工作”灯亮;
3． ”手动指示”或”自动指示”灯亮;
4． 其它指示灯全部处于熄灭状态;
6．4．2 自检:
1． 控制器自检:
按【自检】键,控制器进行面板自检,可检查各部件工作是否正常。”自检”键按下后,
所有指示灯点亮一次、扬声器发出四种声音,自检过程结束恢复自检前状态。
2． 器件和模块自测试:
按键盘板上的【测试】键,开始对该回路中的所有器件和模块进行测试,LCD显示
CHECKING!!!,若有问题,显示在记录查询中。
6．4．3 时钟设置:
若控制器时间与北京时间不符,应进行设置。设置方法见”时钟密码”说明部分。
6．5 火警状态的显示及处理:
6．5．1 预警状态:
为了及早提醒慢速火灾的发生,控制器设置了”预警”功能。当探测器达到预警阈值时,控制器报”预警”:面板上”预警指示”灯点亮;扬声器发出报警声;LCD出现”火警界面”,显示出发出预警的地编号;历史记录中记录下时间和地址编号等信息。”预警”
状态只有复位才能清除。
6．5．2 火警状态:
当有火警发生时,控制器自动显示火警页面。用”退出”键可切换到主页面,在主页面用”确认”键可切换到火警页面。”火警”状态只有复位才能清除。
控制器报警部分的显示及处理:
1．扬声器发出报警声;
2．面板上”火警指示”灯点亮;
3．LCD自动出现”火警页面”,可查询每个火警的地编号;
4．火警事件记录到历史记录中;
5．自动打印火警事件;
6．火警继电器动作;
7．火警事件经过火灾显示盘显示到现场;
控制器联动部分的显示及处理:
若联动状态处于”自动”状态:
1．根据预先设置的联动关系启动模块;
2．总线手控盘的状态灯可显示模块请启、启动模块、设备启动情况;
3．模块若设有延时,对应模块请启灯点亮,面板上”延时指示”灯点亮并开始延时;
4．若已有模块启动,总线手控盘上”模块启动”灯点亮;
5．扬声器发出报警声;
6．可用【急停】键和总线手控盘控制键将延时启动的模块停止。
7．模块请启、模块关闭、设备启动、设备关闭事件记录到历史记录中;
8．自动打印火警、模块启动、设备启动、延时开始事件;
若联动状态处于”手动”状态:
1．面板上总线制手动盘对应的”模请”指示灯点亮,模块不动作;
2．可用【急停】键和总线手控盘控制键将其从请求组中删除;
3．若此时切换到”自动”状态,随即发生的其它动作均同自动状态;
应急处理:
当确认有火灾发生时,应及时查看有关联动部分动作情况,若未动作,直接在总线手
控盘上启动。
6．5．3 灭火后的处理:
1．保管好打印记录;
2．保管好控制器上的黑匣子;
3．关闭控制器,使模块恢复到复位状态;
4．将按下的手动报警按钮、消火栓按钮复原;
5．根据情况,停止消防设备的运行;
6．为有关部门提供打印记录及黑匣子;
7．将控制器恢复到正常监视状态。
6．6 故障状态的显示及处理:
当有故障出现时,控制器执行:
1．扬声器发出报警声;
2．面板上”故障指示”灯点亮;
3．打印器件故障和模块故障信息;
4．存入历史记录;
5．故障继电器动作;
按故障类型分述如下:
6．6．1 系统故障:
”故障页面”中系统故障用编号来表示故障类型,具体内容见下表
编号
类型
处理方法
01
直控点1故障
1．若直控接点未用,应设置地编码为0
2．若直控接点已用,检查接线是否有短路、断路
02
直控点2故障
03
直控点3故障
04
直控点4故障
05
直控点5故障
06
直控点6故障
07
AD故障
本回路有设置,但总线脱落;更换MB板
08
总线故障
检查28V电源输出;检查总线是否有短路、接地
09
回路故障

10
主电故障
检查电源接线,交流220V是否正确;更换电源;
11
主电欠压
检查电源接线, 主电电压是否降至180V,更换电源
12
备电故障
检查电池与电源间接线;打开主电给备电充电8小时后从新投入;更换电池
13
备电欠压
14
设置错误
存储的设置错误
15
输出组错误
存储的输出组设置错误
表一: 故障类型表
6．6．2 器件或模块故障:
1．”故障页面”中显示”器件故障”和”模块故障”的总数及故障器件和模块的地编号,可用左、右移键进行查询;
2．及时更换或维修有故障的器件或模块;
3．如无法及时排除,可临时隔离故障点。
6．6．3 其它故障:
1．开机后无显示:检查连接的扁平线
2．打印机不打印:a. 检查打印机连线 b. 更换打印机
七、功能详述
主界面
图1 主界面
上图为系统的主界面,只有在主界面下,才可进入记录查询、系统设置、设置查询等界面。
7．1 设置:
7．1．1 切记:
※ 如果把硬件系统比做躯体的话,那么设置就是整个系统的灵魂,它决定了系统的工作方式。因此,任何对设置的更改都应格外小心!另外,更改完设置后,应按【确认】键予以确认,按【退出】键退回到主菜单后再按【复位】键。注意:只有系统复位后设置更改
才会生效!
※ 在输入具体数值时,该数值有几位则必须输入几位数字才能有效。如原数值为12,想修改为22,此时要用键盘输入2个2。不能只输入1位2,此时屏幕即使显示为22,但系统并不认为你修改了该数值,复位后,该数值没有被修改成12。在设置和查询时,要特别注意。
7．1．2 密码:
按【设置】键,出现输入密码界面要求输入密码,本机密码为”2222”,如果输入密码错误,屏幕出现”error”,提示密码输入错误,要重新输入密码。见下图

图2-1 显示”输入密码” 页面

图2-2 显示”输入密码错误” 页面
在输入正确的密码后进入”设置”界面(图3),有四种选择:”qj”是器件设置的拼音缩写,”:1”表示按数字键1进入;”zk”是直控点设置的拼音缩写,按2进入;”zt”是组态设置的拼音缩写,按3进入;”sz”是时钟设置的拼音缩写,按4进入。
图3设置界面
7．1．3 ”器件设置”说明:
图4-1 总数设置界面
图4-2 器件设置界面
在设置界面中,按下1键进入总数设置界面(图4-1),输入系统中地编号最大的值。
输入后,按确定键,进入器件设置界面(图4-2)。
”Bh”是地编号的拼音缩写,输入器件的拨码开关号。
”Lx”是类型的拼音缩写,类型是系统判断是何种器件或模块的重要依据,系统根据类型的不同对器件或模块进行不同的分析和控制。若器件或模块出现异常的动作或显示,
应首先检查类型设置是否正确。数值所代表的类型见后表。
※ 在设置时01-15号只能是模块,不用的编号类型要设成00。从16号开始为报警点,必须顺序设置,中间不能有空号。如系统共有21个器件,其中输入输出模块为3个,光电感烟探测器为18个,那么它编号设置为:1-3号类型设为15或14,4-15号类型设为00,16-43号类型设为03;
※ 当类型为19时(急停按钮)”Y”为相关的喷洒模块编号。此急停按钮按下后,将相关的喷洒模块关闭;类型为20时(急启按钮)”Y”为相关的喷洒模块编号,不论控制器处于手动或自动状态,急启按钮按下后都启动喷洒模块。
”Lm”是灵敏度的拼音缩写,只对探测器有效,共有三级,1级最高,3级最低;
”G”是隔离的拼音缩写,”0”不隔离,”1”隔离;
”Y”表示延时,0—99秒,只对模块有效,类型为19时为相关的喷洒模块编号;
”Z”是输出组的拼音缩写,每一个输出组号为2位,如01表示1号输出组,器件报
火警或模块动作后,所列的输出组动作常数自动减一。
图4-2中的数字表示地编号为01,类型为自锁输出模块,灵敏度1级,不隔离,延时13秒输出,不向输出组传递信号。
按【确认】键,地编号加1,设置与原来设置相同。在查询器件设置时,便于查询。为了方便使用,系统提供了”设置复制”功能。在器件设置菜单下,先按【←】键,
再按下【确认】键,系统自动将当前页面的器件设置复制给下一个地编号。
编号
类型
说明
01
差定温
未用
02
离子感烟

03
光电感烟

04
定温

05
并联接口
未用
06
手报

07
消火栓按钮
带泵启动指示,可多个按钮控制一台消防泵
08
显示盘
总线制,显示本回路火警信息
09
线性光束

10
紫外探测器

11
红外探测器
由红外接口模块和红外对射式感烟探测器构成
12
输入模块
接收开关量报警信息
13
接点模块
与直控点配合使用,接收设备启停信息,并可用总线控制方式启动直控设备
14
点动输出模块
模块启动后2秒钟自动关闭
15
自锁输出模块
模块启动后锁定在输出状态
16
喷洒模块
用于控制喷洒设备
17
声光报警器

18
广播模块
正常、火警广播切换功能
19
紧急停止按钮
与喷洒模块配合使用,安装于现场防火分区外
20
紧急启动按钮
与喷洒模块配合使用,安装于现场防火分区外
表二: 器件类型表
7．1．4 ”直控接点”说明:
图5 直控点设置界面

在设置界面中,按下2键进入直控点设置界面(图5)。
1． 直控接点控制的设备启动信号应由”接点模块”传回控制器,此处设置与6个直控接
点对应的接点模块的”地编号”。
2． 接点模块能够是信号输入模块,此时只能接收设备的启动信号;也能够是输入输出模
块,此时不但能够接收设备的启动信号,而且能够以总线方式控制设备的启停。
3． 若某个直控点有外控设备,”接点号”后必须设置非0的”地编号”若”地编号”为0,
系统默认此直控点不用。
7．1．5 ”器件组态”说明:
图6 器件组态设置页面
在设置界面中,按下3键进入器件组态设置界面(图6)。
1．”h:01”:设置输出组。系统中共可设置60页:29
未定
个”输出组”,每个输出组应有唯一编号: 01—60。
2． 一个输出组最多能够包含4个模块,如果满足了输出组的启动条件,系统将自动启动输出组中的所有模块。此处需输入模块的地编号。上图中,01输出组包括01、02、03、04号模块。
3．”cs”:动作常数,见”基本术语解释”,范围:1—5 。
4．”ld”:联动组,见”基本术语解释”,每个输出组可包含三个联动组,不需要的联动组设成00。
5． 图示说明:输出组”01”的动作常数设为2,它的联动组为02。如果在”器件设置”时有7个器件的输出组设为”01”,那么,这7个器件中有任意2个发出报警信息(模块启
动、火警)系统就会启动01号输出组,同时将信息传给联动组02,在02输出组中,这个信息将被当作一个器件的报警信息去处理动作常数。
7．1．6 ”时钟设置”说明:
图7 时钟设置页面
在设置界面中,按下4键进入器件组态设置界面(图7)。
格式为:年 月 日 小时:分钟,上图中的数字表示时间为 5月9号 上午9
时42分
7．2 系统查询:
图8 ”系统查询”菜单
在主界面下,按【系统查询键】进入系统查询界面。
”zs”:器件总数,按1键进入。
”gl and ys”:隔离与延时,按2键进入。
7．2．1 器件总数查询:
图9 ”器件总数查询”菜单
7．2．2 隔离与延时查询:
图10 ”隔离与延时查询”菜单
1．”gl”:显示所有隔离器件的信息,”/”前的2位数字表示显示的是第几个隔离器件,”/”后的2位数字表示隔离器件的总数,最后2位数字表示当前显示器件的地编号;
2．”ys”:显示所有延时启动的模块信息,”/”前的2位数字表示显示的是第几个延时模块,”/”后的2位数字表示延时模块的总数,最后2位数字表示当前显示器件的地编号。
7．3 记录查询:
图11 记录查询页面
在主界面下,按【记录查询键】进入系统查询界面。
”gz”:故障查询,按1键进入;
”mn”:模拟量查询,按2键进入;
”ls”:l历史记录查询,按3键进入;
7．3．1 故障查询:
图12-1 故障总数页面
图12-2 故障显示页面
查询故障信息时,先进入显示故障总数页面(图12-1)。”QJ”表示器件故障,后面数值表示总数;”SYS”表示系统故障,后面数值表示总数;”MK”表示模块故障,后面数值表示总数。
在故障总数页面(图12-1)按【确定键】进入故障显示页面(图12-2),故障信息和火警信息在同一页面,第二行为故障信息,数字与下面的注释对应,器件、模块故障显示的是地编号,系统故障显示的是类型(具体含义见表一 故障类型表)。按左、右键翻动页面,查看信息。
7．3．2 模拟量查询:

图13 模拟量查询页面
图中”h:01”表示地编号为01 ,数字”30”是当前的模拟量值,输入想查询的地编号即可显示当前的模拟量值。
7．3．3 历史记录:
图14 查看”历史记录”页面

第一行显示存储的信息,第一个数值是地编号,第二个数值代表相应的历史纪录,详见下表。第二行显示发生事件的时间。格式与设置时钟页面格式的一致。

编号
说明
编号
说明
01
火警
02
预警
03
器件故障
04
器件污染
05
模块请求
06
模块启动
07
模块关闭
08
设备启动
09
设备关闭
16
喷洒延时
22
模块故障
27
喷洒启动
15
故障恢复

表三 历史记录类型表

※注意:当历史纪录的类型数值大于27时,历史纪录类型表示如下

History: 01 28 直控1设启
History: 02 28 直控2设启
History: 03 28 直控3设启
History: 04 28 直控4设启
History: 05 28 直控5设启
History: 06 28 直控6设启
History: 32 28 开机
History: 33 28 关机
History: 43 28 复位
History: 48 29 直控1启动 History: 54 29 直控1关闭
History: 49 29 直控2启动 History: 55 29 直控2关闭
History: 50 29 直控3启动 History: 56 29 直控3关闭
History: 51 29 直控4启动 History: 57 29 直控4关闭
History: 52 29 直控5启动 History: 58 29 直控5关闭
History: 53 29 直控6启动 History: 59 29 直控6关闭
History: 01 30 直控1故障 History: 01 31 直控1故障恢复
History: 02 30 直控2故障 History: 02 31 直控2故障恢复
History: 03 30 直控3故障 History: 03 31 直控3故障恢复
History: 04 30 直控4故障 History: 04 31 直控4故障恢复
History: 05 30 直控5故障 History: 05 31 直控5故障恢复
History: 06 30 直控6故障 History: 06 31 直控6故障恢复
History: 07 30 AD故障 History: 07 31 AD故障恢复
History: 08 30 总线故障 History: 08 31 总线故障恢复
History: 09 30 回路故障 History: 09 31 回路故障恢复
History: 10 30 主电故障 History: 10 31 主电故障恢复
History: 11 30 主电欠压 History: 11 31 主电欠压恢复
History: 12 30 备电故障 History: 12 31 备电故障恢复
History: 13 30 备电欠压 History: 13 31 备电欠压恢复
History: 14 30 设置错误 History: 14 31 设置错误恢复
History: 15 30 输出组错误 History: 15 31 输出组错误恢复

第二行数字表示的意义不变。
7．4 测试:

图15 测试页面
在主界面按测试键,系统开始进行自测试。它的作用是对总线回路的所有器件进行
测试,如果某个器件未能经过测试,则报器件故障。测试时,页面显示如图15。
7．5 打印:
图16 ”打印”菜单
一、在有下列事件(火警、器件故障、模块故障、模块启动、设备启动、喷洒、延时开始)发生时,系统自动打印事件发生的时间及地编号。按打印机左键停止打印。
打印格式如下:年/月/日 时/分
地编号 事件
二、在主界面下,按【打印键】进入打印界面。
按”1”键打印器件设置;
按”2”键打印输出组(只打印动作常数为非0的输出组)。
打印器件设置格式:
输出组:xx xx
灵敏度:xx 隔离:xx 延时:xx
地编号:xx 类型:xx

打印输出组格式:
联动组 xx xx xx
动作常数 xx
动作模块 xx xx xx xx
组号 xx
7．6 气体灭火功能:

图 气体灭火系统原理图
在气体灭火系统中,编码声光警报器和喷洒模块地编号必须在01-15间,紧急启动按钮和紧急停止按钮地编号在16-99间。
假如1号设备是喷洒模块,2号设备是编码声光警报器,16号设备是其对应的紧急启动按钮,17号设备是其对应的紧急停止按钮。则首先要进行设备类型的定义,将1号设备类型定义为”16”,延时设为30秒;2号设备类型定义为”17”;16号设备类型定义为”20” 同时16号设备的器件设置页面的”Y”值为01,输出组01;17号设备类型定义为”19”,同时17号设备的器件设置页面的”Y”值为01;在器件组态里设置01组,包含2号设备,动作常数1。
控制器处于”手动状态”时,在现场按下紧急启动按钮,总线手控盘的1号键和2号键的模请灯亮,延时指示灯亮;此时1号设备(喷洒模块)已经延时启动,2号设备(编码声光警报器)处于请求状态,按总线手控盘的2号键立即启动编码声光警报器工作。
控制器处于”自动状态”时,在现场按下紧急启动按钮,总线手控盘的1号键的模请灯亮,延时指示灯亮,喷洒模块开始延时启动;2号键的模启灯亮,编码声光警报器工作。
当联动关系满足时,若控制器处于”手动状态”,此时总线手控盘的1号键的模请灯亮,
按总线手控盘的1号键或按自动键可延时启动喷洒模块。若控制器处于”自动状态”,编码声光警报器发出警报,喷洒模块开始延时30秒后启动。
如果要停止正在延时的1号喷洒模块,在控制器上的操作方法:在主界面按下急停键,页面右下脚显示”T”,再按下总线手控盘的1号键,模启灯、延时灯灭,表示模块停止;在现场的操作方法:按下紧急停止按钮,断开钢瓶的电源线,同时控制器将喷洒模块停止。
八、注意事项
1. 本控制器属精密电子产品,需专人管理,严禁她人随意触动。
2. 用户应认真做好值班记录,如发生报警,应按下控制器上的消音键,迅速确认火情后酌情处理。处理完毕后做执行记录,然后按清除键消除。如确认为误报警,在记录完毕后,可将报警的设备隔离,并通知我公司技术服务部维修。
3. 我公司负责控制器的维修,发现问题请及时和我公司技术服务部联系,用户不得自行拆开或维修,否则后果自负。
4. 多线制连接重要设备,用户平时不要打开键锁,以免发生误启动,造成不必要的损失或发生事故。
