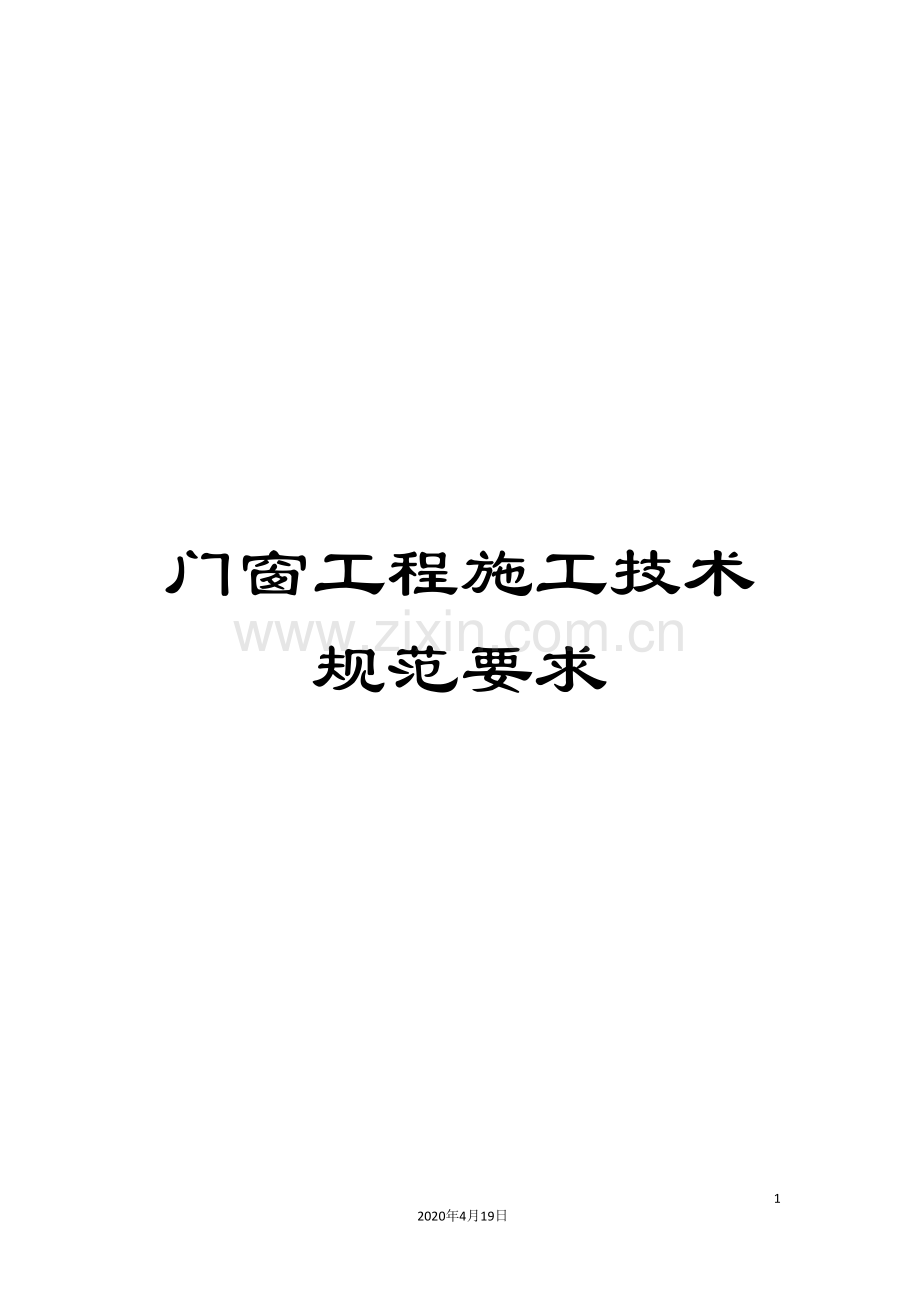

门窗工程施工技术规范要求.doc

门窗工程施工技术规范要求142020年4月19日文档仅供参考，不当之处，请联系改正。门窗工程施工技术规范要求1、木门制作与安装工程本工程装饰木门必须采用成品门，不得现场加工制作，木门材质颜色及其配件以实物样板为准，质量不得低于实物样板。(1)木门制作与安装工程材料要求：按照施工图纸设计要求。板材：室内装饰工程中的木门应采刚厚木夹板，细木工板，中密度纤维板材料，在潮湿环境内须采用防水胶合板。小五金：要根据设计要求选用小五金，且有相应的合格证等资料。油漆：选用符合国家标准的油漆涂料。(2)木门：必须采用成品门，不得现场制作。(3)装饰木门的安装工艺门框的安装安装方法：门框有两种安装方法，其施工工艺如下：a先立口法。在砌墙前把门框按图纸位置立直、找正，并固定好。这种施工方法必须在施工前把门框做好运至现场。b后塞口法。在砌墙时预先按门尺寸留好洞口，在洞口两边预埋木砖，然后将门框塞入洞内，在木砖处垫好木片，并用钉子钉牢(预埋木砖的位置麻避开门扇安装铰链处)。 施工要点 a先立口安装施工： 当砌墙到室内地坪时，立门框：碰到窗台时，立窗框。 立口前，按照图纸上门的位置、尺寸、把门的中线和边线画到地面或墙上。 砌墙过程中不要碰动支撑，井应陌对门框进行校正，防止门框山现位移、歪斜等现象。砌到放术砖的位置时，要校核是否垂直，如有不直，在放木砖时要随时纠正。否则，木砖砌入墙内，将门框固定，就难以纠正。每边的木砖不少于23块。同一墙面的木框应安装整齐。可先立两端的门框然后拉一通线，其它的框按通线竖立。这样可保证同排门框的位置的标高一致。 立框时，一定要注意以下两点： 特别要注意门的开启方向，防止出现错误难以纠止。 注意图纸上门框是否是在墙中，还是靠近墙里皮。如果是里皮的，门框应出里皮墙面(即内墙面)20mm，这样抹完灰后，门框正好和墙面相平。b塞口安装施工： 门洞口要按图纸上的位置和尺寸留山。洞口应比门口大3040mm(每边大1520mm)。砌墙时，洞口两侧按规定砌入木砖，木砖大小约半砖，间距不大于1.2m，每边2.3块。 安装门框塞进门洞内，用木楔临时固定，用线锤和水平尺校止。校正后，用钉子把门框钉牢在木砖上，每个木砖上应钉两个钉子，钉帽砸扁冲入梃内。 立口时，一定要注意门的开启方向。门扇的安装 A施工准备：安装门扇前，先要检查门框上、中、下三部分是否一样宽，如果相差超过5mm，就必须修整。核对门扇的开启方向，并打记号，以免把扇安错。安装前，预先量出门框口的净尺寸，考虑风缝(松动)的大小，再好进一步确定扇的宽度和高度，并进行修刨。应将门扇同定于门框中，并检查与门框配合的松紧度。由于木材有干缩湿胀的性质，而且门扇门框上都需要有油漆及打底层的厚度，因此安装时要留封。一般门扇对口处竖缝留1.52.5，并按此尺寸进行修刨。 B施工要点： a将修刨好的门扇，用木楔临时立于门框中，排好缝隙后画出铰链位置。铰链位置距上、下边的距离是门扇宽度的110，这个位置对铰链受力比较有利，又可避开头。然后把扇取下来，用扇铲剔出铰链页槽。铰链页槽应外边浅，里边深，其深度应当是把铰链合上后与框、扇平正位准。剔好铰链槽后，将铰链放入。上卜各拧紧一颗螺丝钉把扇挂上，检有缝隙是否符合要求，扇能否齐平，扇能否关住。检查合格后，再把螺丝钉全部上齐。 b双扇门扇安装方法与单扇的安装基本相同，只是多一道工疗。错口。双扇麻按开启方向看，右手是门盖口，左手门是等口。c门扇安装好后要试开，其标准是：以开到哪里就能停到哪里为好，不能有白开或白关的现象。如果发现门扇在高、宽上有短缺的情况，高度上应将补钉的板条钉在下冒头下面，宽度上，在安装铰链一边的梃上补钉极条。 d为了开关方便，平开扇上、下冒头最好创成斜面。 2、铝合金门窗安装工程 (1)铝合金门窗安装施工工艺要求 铝合金门窗安装施工前准备 a门、窗洞口质量检查 铝合金门窗安装前，应对洞口进行检验。如果内外墙均是抹灰，窗框的实际外缘尺寸每一侧应比洞口的尺寸小7cm。如果是大理石面层门、窗框的外缘尺寸应比洞口实际尺寸小5cm左右，预留洞的偏差应符合规定。 b检查铝合金门窗的质量 检布门窗的尺寸是否符合设计要求，有无变形和扭曲，是否方正。 检布门窗的出厂质量合格证、产品准用证、综合性能指标测试报告、等级品种是否符合设计。 检查窗门框表面是否完好，有无碰伤划痕，有无明显色著。 检查各种配件； 在安装铝合金门窗前，应检查门窗各种配件数量、品种、规格是否符合施工要求。 (2)铝合金门窗安装施工工艺要点 施工工艺流程： 弹线一安放铝合金门窗框一临时固定一校正一预埋件(包括防雷接地)验收一贴保护胶纸一填缝一门窗扇安装一安装玻璃一清理。 弹线：按设计要求在门、窗洞口弹出门窗位置线，并注意同一立面的窗在水平及垂直方向应做到整齐一致，还要特别注意室内地面的标高，地弹簧的表面，应该与室内地面标高一致。 安框：在安装制作好的铝合金窗、门框时，吊垂线后要卡方，待两条对角线的长度相等，表面垂直后，将框临时用木楔固定，待检查立面垂直，左右间隙，上下位置符合要求后，再用射钉将镀锌锚同板同定在结构上。 填缝：铝合金门、窗框在填缝前经过平整、垂直度等的安装质量复查后，再将框周围清扫干净，洒水湿润基层。 对于较宽的窗框，仅靠内外挤灰时挤进一部分灰是不能饱满的，应专门进行填缝。填缝所用的材料，原则上按设计要求选用，但不论选用何种材料，应达到密闭防水的目的。当用水泥砂浆做填缝材料时，门、窗框的外侧应刷上防腐剂。 抹面：铝合金框四周的塞灰砂浆达到一定的强度后(一般需24h)，才能轻轻取下框旁的木楔，继续补灰，然后才能抹面层。压平抹光。门、窗扇的安装 a往土建施工基本做完的情况下方可进行安装，应合理安排进度。 b平开窗扇安装前，先固定窗铰链，然后将窗铰链与窗扇固定，框装扇必须保证窗扇立面在同一平面内，要达到周边密封，启闭灵活。 c如是安装门扇，下面安装地弹白由簧，可向内外白由开闭。 安装玻璃 a裁玻璃。按照门、窗扇的内口实际尺寸，合理计划用料，裁割玻璃，分类堆放整齐，底层垫实找平。 b安装玻璃。当玻璃单块尺寸较小时，能够用双手夹住就位。如果玻璃尺寸较大，为方便操作，往往用玻璃吸盘。玻璃应该摆在凹槽的中间，内、外两侧的间隙应不少于 2mm。 c玻璃密封和固定。玻璃就位后，应及时用胶条固定。型材镶嵌玻璃的凹槽内。玻璃的下部不能直接座落在金属面上，而应用3mm厚的氯丁橡胶垫块将玻璃垫起。 铝合金门、窗完完工前，应将型材表面的塑料胶纸撕掉。 3、防火门安装施工装工程 (1)防火门安装施工工艺要求 钢质防火门的安装施工顺序：划线一立门框一安装门扇及附件。 划线：按设计要求尺寸，标高和方向，画出门框口位置线。 立门框；先拆掉门框下部的固定板，凡框内高度比门扇的高度大于30mm者洞口两侧地面须设留凹槽。门框一般埋入0.00标高以下20mm，须保证框口上下尺寸相同。允许误差小于1.5mm，对角线允许误差小于2mm安装门扇及附件：门框周边缝隙，用1：2的水泥砂浆或强度不低丁10MPa的细石混凝土嵌塞牢固，应保证与墙体结成整体；经养护凝固后，再粉刷洞口及墙体。 粉刷完工后，安装门扇，五金配件及有关防火装置。门扇关闭后，门缝应均匀平整，开启白由轻便。不得有过紧、过松和反弹现象。 (2)防火门构造要求 为了防止火灾蔓延和扩大，防火门必须在构造上设计有隔断装置，即装设保险丝。一旦火灾发生，热量使保险丝熔断，自动关锁装置就开始进行隔断，达到防火目的。 金属防火门，由于灾火时的温度使其膨胀，可能不好关闭；或是因为门框阻止门膨胀而产生翘曲，从而引起间隙；或是使门框破坏。必须在构造上采用措施，不使这类现象产生。 4、防火门工程技术要求： 防火门的材质详见防火门明细表(由设计院提供)。 (1)钢质防火门 经过“中国消防产品质量认证委员会”检验，具有在有效期内的产品型式认可证书。 经过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的检验报告。防火门内填充材料为不燃性或难燃性轻质防火型材，以保持平整度及保证防火性能在现场抽样达到防火检测要求；经过“国家固定灭火系统和耐火构件质量监督检验中心”检验，而且具有住有效期内的填充材料的检验报告。 电镀锌钢板应采用上海宝山钢铁有限公司，武汉钢铁集团公司，首都钢铁集团公司的产品，门扇钢板厚度不小于1.0mm，门框钢板厚度不小于1.2mm，加固件应采用不小于1.2 mm厚的钢板，加固件如设有螺孔，钢板厚度应不小丁2.5mm防火锁安装处要进行加固处理。 防火密封条经过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有住有效期内的检验报告。 表面静电喷塑。 防火玻璃经过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的检验报告； (2)防火门和防火卷帘门的安装 防火门、防火卷帘必须由具有相应资质的专业生产厂家制作和安装。防火门的安装要求根据房间的功能和外装修的协调要求而定，中选单位应根据安装节点示意图进行深化没计，以成熟工艺保证门扇与外框面在同一平面上，保证设计意图的实现。 (3)质量要求 本工程防火门、防火卷帘门应按国家现行规范及消防管理部门的规定标准进行制作安装及验收，工程质量要求达到合格标准。外观要求应符合发包人确认的样板条件。洞口尺寸仅为报价依据，制作时应实地测量洞口尺寸。本竞价文件提供的数量，如与施工图不符者以施工图为准。 (4)防火|门窗的样板制作与验收。 中选单位必须按照确定的各种防火门窗样板进行制作、加工和施工，以供发包人、监理工程师、设计部门、质监部门进行检查，检查合格后，方可进行大面积的防火门窗安装。 防火门窗样品表面的装饰材料与装饰施工图的要求有出入时，要以装饰施工图的技术要求为准。 (5)监造和检验 中选单位选择的防火门窗生产厂商(以下简称厂商)在产品生产期间，应邀请发包人代表到主要材料制造厂进行产品监造。当主要材料在中国制造，发包人进行监造时，供货商应提前二周发出通知；如果在规定的时间内发包人代表不到场，在发包人同意的前提下,工作可按发包人在场的情况进行，并应及时把结果报告发包人。 中选单位必须在主要材料制造完成后的两周内将所有检验证书和报告提交监理工程师签证。 主要材料的检验应在工厂完成，中选单位应提供必要的技术资料、图纸、检验标准和计划，供发包人认可。如果测试工作超出了厂商的能力，则应安排到有测试条件、具备相应资质的第四方(指除发包人、中选单位、制造方以外的另一方)进行。测试工作的任何变化都应事先征得发包人的书面确认如果某些产品在其它场所制造和测试时，厂商应替发包人办理进入现场的证明并亲白陪同。 制造期间，发包人拥有检查的权力，以及索取图纸和试验结果的权力，中选单位应提供支持。如发包人代表有要求，中选单位应解释监造、工厂检验的一切事项，直到发包人代表满意，如不符合本条款要求规定，中选单位应按发包人要求作无偿改进。由此引起的延误，不得作为工期延期和增加费用的理由。 中选单位必须在每一个测试项目完成后的两周内，将测试证书和报告提交发包人。 5、防盗门技术要求 本工程的防盗门要求采用成品防盗门，成品防盗门应满足防盗安全门通用技术条件(GBl7565-1998)的相关技术标准，并具有公安部、技术监督局出具的产品检验合格报告或型式检验合格报告。 同时，成品防盗门的品质应不低于发包人在竞价时提供的防盗门的样板，应满足以下技术要求： (1)门框、门扇尺寸 钢门框的制作钢板，其厚度不应小于2mm 钢门框上有锁孔时，其与锁舌(栓)的最大配合间隙不应大地3mm 门扇与门框的搭接宽度不应小于8mm，门扇与门框配合活动问隙不应大于4mm。 门扇与门框铰链边贴合面间隙不应大于2mm，门的开启边在关门状态与门框贴合面间隙不应大于3mm门扇与地平面铰链边贴合面间隙不应大于2mm，门的开启边往关门状态与门框贴合面间隙不应大丁3mm。门框、门扇对角线尺寸、门扇外形尺寸公差符合下表规定。尺寸 mm -3500mm3500mm公差范围3mm4mm5mm 门扇在30kg沙袋软冲击载荷作用9次后，不应产生大于5mm的凹变形。 (2)门铰链 门铰链应能支撑住门体重量，门在开启90过程中，门体不应产生倾斜、门铰轴线不应产生大于2mm位移。 门铰链应转达动灵活，在49N拉力作用下门体可灵活转动90。折叠门扇(或根)的铰链在49N力作用下，应可收缩开启，其整体动作就戍一致。门扇折叠后，其相临两扇面的高低差值不应大于2mm。 门铰链在强度上应可承受使用普通机械手工工具对铰链实施冲击、錾切破坏时传给铰链的冲击力和撬扒力矩，在规定的时间内，门铰链应无断裂现象。 门铰与门扇的连接处，在6000N压力作用下，力的作用方向为门的开启方向，门框与门扇之间不应产生大于8mm的位移，门扇面不应产生大于5mm的凹变形。（3）门锁防盗安全门上安装的门锁最低应符合GA/T73中A级别机械防盗锁的技术要求。
