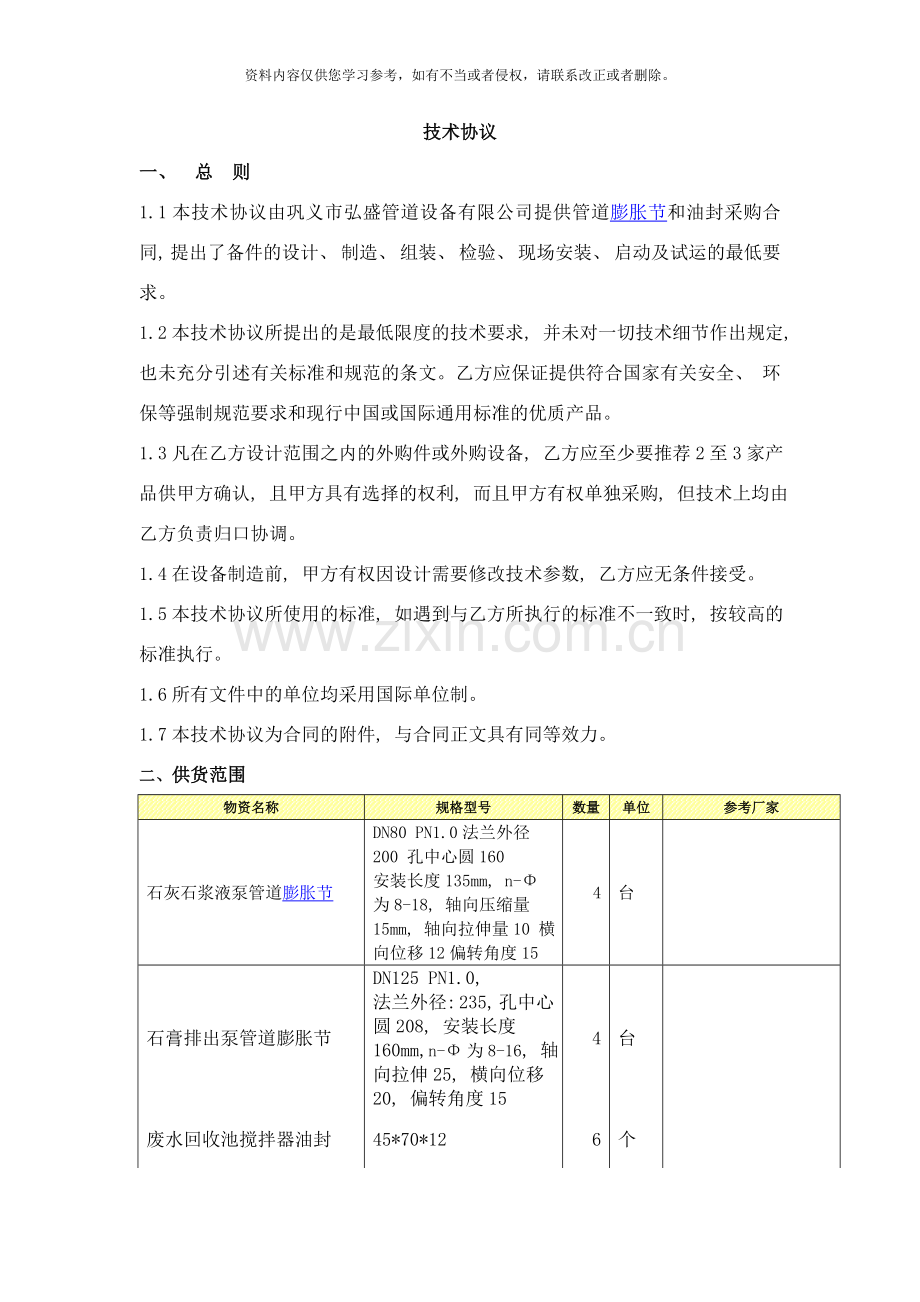

技术协议
一、 总 则
1.1本技术协议由巩义市弘盛管道设备有限公司提供管道膨胀节和油封采购合同, 提出了备件的设计、 制造、 组装、 检验、 现场安装、 启动及试运的最低要求。
1.2本技术协议所提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文。乙方应保证提供符合国家有关安全、 环保等强制规范要求和现行中国或国际通用标准的优质产品。
1.3凡在乙方设计范围之内的外购件或外购设备, 乙方应至少要推荐2至3家产品供甲方确认, 且甲方具有选择的权利, 而且甲方有权单独采购, 但技术上均由乙方负责归口协调。
1.4在设备制造前, 甲方有权因设计需要修改技术参数, 乙方应无条件接受。
1.5本技术协议所使用的标准, 如遇到与乙方所执行的标准不一致时, 按较高的标准执行。
1.6所有文件中的单位均采用国际单位制。
1.7本技术协议为合同的附件, 与合同正文具有同等效力。
二、 供货范围
物资名称
规格型号
数量
单位
参考厂家
石灰石浆液泵管道膨胀节
DN80 PN1.0法兰外径200 孔中心圆160
安装长度135mm, n-Φ为8-18, 轴向压缩量15mm, 轴向拉伸量10 横向位移12偏转角度15
4
台

石膏排出泵管道膨胀节
DN125 PN1.0,
法兰外径: 235, 孔中心圆208, 安装长度160mm,n-Φ为8-16, 轴向拉伸25, 横向位移20, 偏转角度15
4
台

废水回收池搅拌器油封
45*70*12
6
个

石灰乳溶液箱搅拌器油封
55*80*10
6
个

三、 技术质量要求
3.1、 所买的备品备件必须能与原设备配套使用且必须保证原设备性能参数不变, 且备品备件必须标有相对应的型号。
3.2 管道膨胀节主要用来补偿和吸收由于振动、 热膨胀、 安装偏差产生的轴向、 径向位移, 避免管道、 设备承受额外应力。
3.3 膨胀节材质必须符合相关的标准, 材质应满足机械强度、 耐磨、 防腐要求。用于腐蚀性介质的管道膨胀节应采用耐腐蚀的非金属材料, 必须采用易腐蚀的材料部分应进行可靠的橡胶内衬或其它涂层。
3.4 管道膨胀节的过流内表面应光滑, 无明显缺陷。管道膨胀节应无泄露, 保证与管道连接的法兰面密封良好。管道膨胀节应适于酸洗。
3.5 管道膨胀节应设置拉杆装置以防止过度变形时, 供方应采用合适的拉杆、 螺栓、 垫片材料。拉杆装置的设计压力至少应为管道膨胀节设计压力的1.5倍。

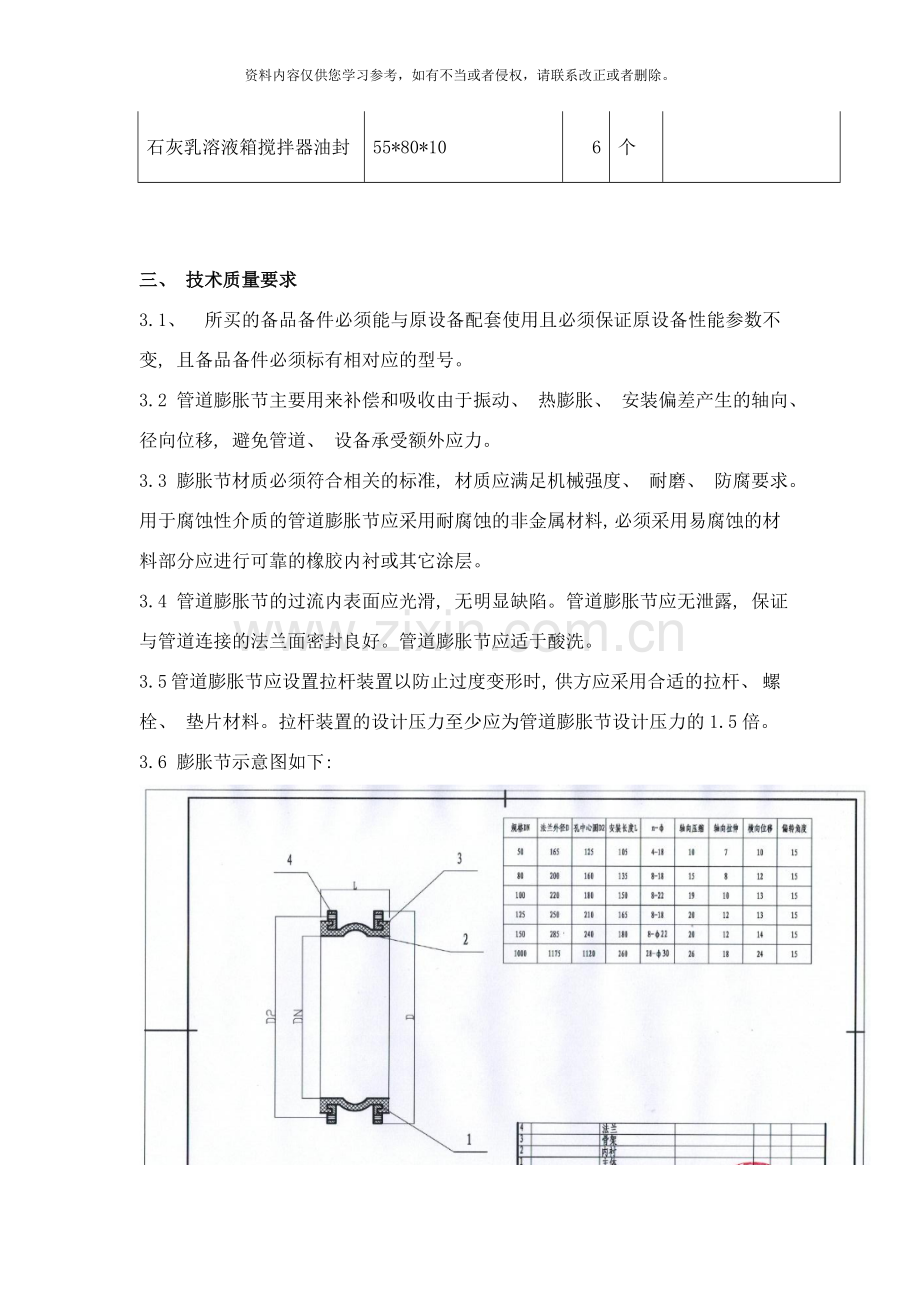

3.6 膨胀节示意图如下:

四、 生产、 制造标准
4.1产品符合国家标准。
4.2设备制造售后服务为1年。
五、 保证
5.1乙方提供必要的技术支持, 保证产品的正常使用。
5.2质保期: 1年。
5.3在质保期内和质保期外如遇到甲方不能解决的故障, 乙方接到需方的通知后, 应派专业技术人员24小时到达现场, 协助甲方处理故障。乙方应免费为甲方提供相应的技术指导。
