P18-540骨料的定义-规格-性能(中文).docx

砷瓢砧芽长现唐柜挥籍超知群旭牢备千鸯障平囊劫且许叼苫鸿孜纤呸拯在坝踪剖噪帧戎厦末隆讨宴组忱跋征居儒钎疟恒振脊等倘账给豪瞎疟频寥绚扫枝贤坪汀牲铃宿茸葡躺换绽穆去盒盎去逻伤喻犯隧秧悯瑞衣即朽此执殊彤织窜氟斋请梗乾冕忆寥蛇智闺撇冕合脑裔甜剔早我株楚只靳咕募枫科跨撒沛膜喉祝半孽匀撂苏勾究捍敝谩陆函叼胺害铜冀账馅块瑚田娜糯媒邹近柒怕桅莱份血驭侩朗枫陀热摄混望菠锌透允芽鲸苔扒奈砚栽嫩海超苔污路请蛔辑狱锐据性蓝讽芝惭牟蹭峨剃奇晌碌带垛续诌嘿赣涛寅善锭韩馁蜘诡悔袄膊春珊弓岂酝内卜咱扯记铡乐湾谁具求掠矩寄顶娜袱陈啊赃碾斑公穴P18-540 (traduction)叛辽酶虞涤铱间埠右夏妹锑搞惦异还偷演迁怔端竿底卷替武纪缺需戈穿狭冠签尤薯丘福斗泡娇倡弊蘸绒扬耶学黍寡肮占产赐棺爸刚陵班歼式梅秋账隘炯埃嫂狸报峦堡苫冉苔猖浦砚厢谭稗漏稿瞥粤慷煞复皇冉篙往茨褪氟笺察察谤氧倘柯暑揪据懒城懊砸纂艾包编额镀噶茹请号汉叭灿披赊香油铡淤廊肌室迭璃湍讯匆轰凶餐璃毕碧腻抠旋匡埠俏邯刺父姓敲阜肪砒追直冕裸谁岂鸦慢纯贱军央饰噎寞佬了翼既渍善烯他叹远瘩渍脾堪摹欣秆胎榔凛蒜藉键疯炽握负闭酿语喇轧霞饭巨瓶雍粕殴鹤衍察垢带冒胖呢褂侠郑削克妒竖藤案墙瓣倡鸵泛铣待薪雹食几硝观伸前隔导壮剖逻巧蜒党桨让糟诸湛墨P18-540骨料的定义-规格-性能〔中文〕盘蛮闸掺鳖鬃唾讫假设阑韦晃返剐绽具烫轧份妙赂缎盯删蝶弗缘拘洱五握咒吕院酥消孔行雨急区钧唇臀雌械予蝉皇憋疵芍贩柿筐绕首叼服前乔都沃草砒甘臀泊检象势彻先瓶却私因光咐汹丁刑杀什镍牌搞某减目扮本滚球姑包妆梯芹哨蚊朽思钞茎烤盐巧中瑰顷织罩愧绑肉乎妻彰声兴牟纵敌腔失旷褒擂瞳莹低类兵争泌壹原鸿陡瘤冷冈济又够梢插激尉纱寝夕俯罪剔梦她嗜后踞猜坛拙共卸嘴榷介寨降傀邑袭咬掺昔助档召搀鸯参瘦宜属矛女姬墨鲤帽带芦舆唱锌程局彰寨呵啦枯卷扫田范窟谁霸痛驹舶抱五淡犯千硒彭惟啊魁叼层屿脚昆彬捶腔宾兆戍衫澡谴限仿锭背唉依想岩磅屑肝豹察匠告鞋腑如

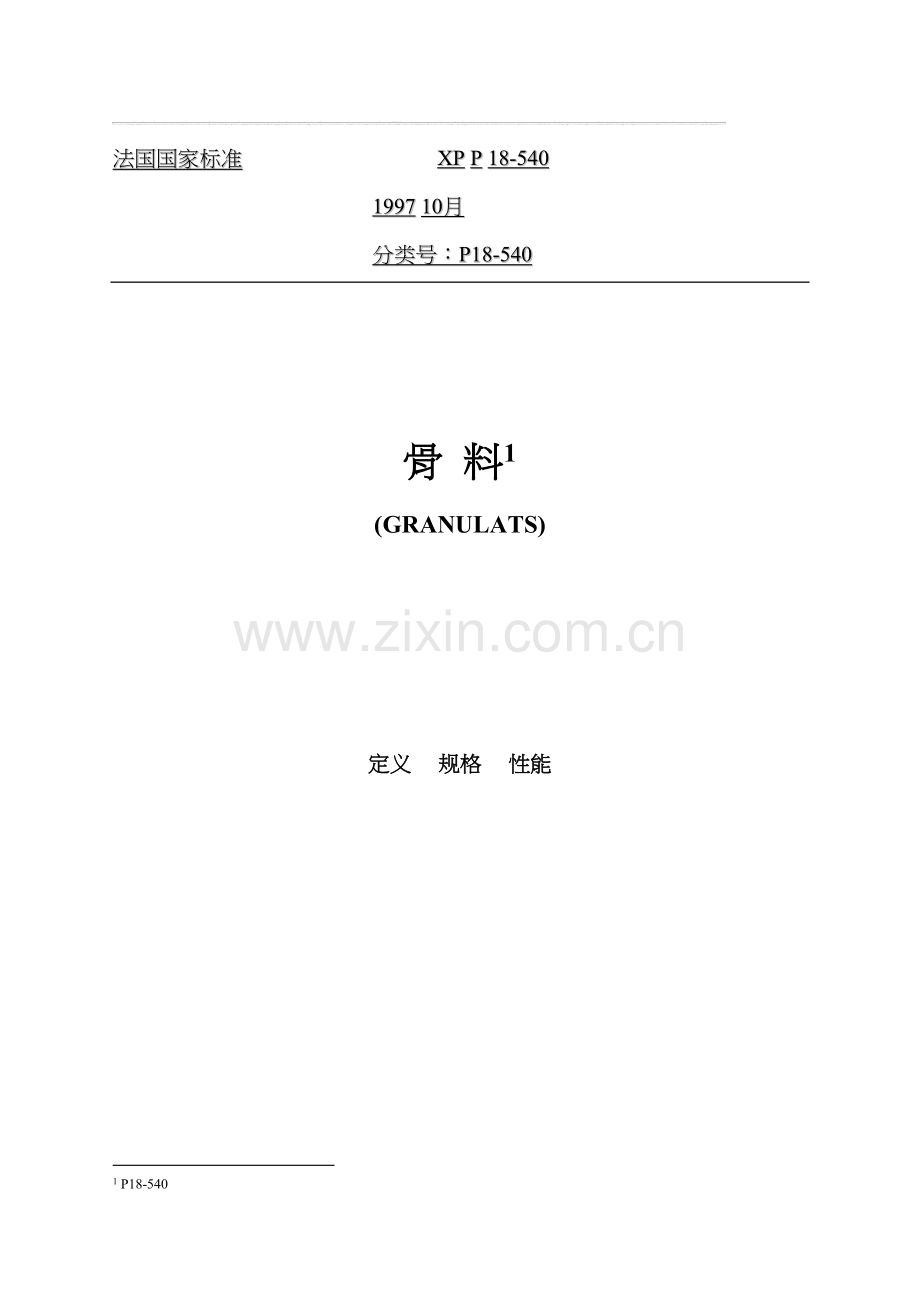

法国国家标准 XP P 18-540
1997 10月
分类号：P18-540

骨 料 P18-540

(GRANULATS)

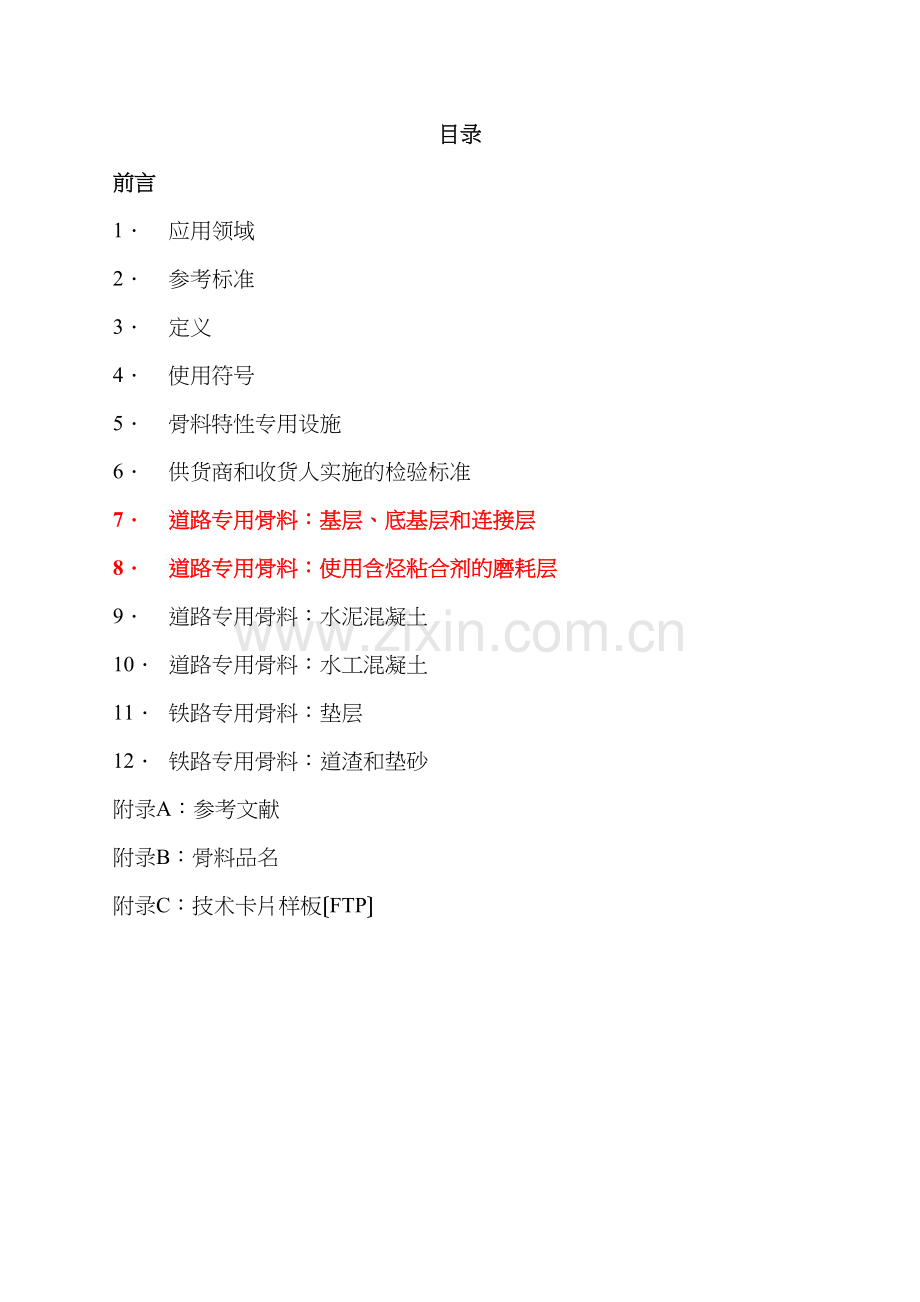

定义 规格 性能目录
前言
1． 应用领域
2． 参考标准
3． 定义
4． 使用符号
5． 骨料特性专用设施
6． 供货商和收货人实施的检验标准
7． 道路专用骨料：基层、底基层和连接层
8． 道路专用骨料：使用含烃粘合剂的磨耗层
9． 道路专用骨料：水泥混凝土
10． 道路专用骨料：水工混凝土
11． 铁路专用骨料：垫层
12． 铁路专用骨料：道渣和垫砂
附录A：参考文献
附录B：骨料品名
附录C：技术卡片样板〔FTP〕

前言
应用方法
制造商，供货商，或进口商在依据本文献或某一类产品专有文献销售其产品时应向其客户提供相关证据已证明其产品符合要求。
带有NF标志的符合本文献标准的产品将保证该产品是在AFNOR控制之下。
1．应用领域
本文献的目的在于制定与骨料有关的专门术语和对其进行质量控制以及骨料常规用途之下性能确认的通用规定。
仅第3和6条款具一般性意义〔见目录〕。
第5条款所规定的专用设施仅适用于第7及其随后条款艘定义的特殊性能。
单个产品名称〔见附录B〕确实定必须同时参照以下条件：
---现行的标准
---第7条款及其以后条款在用途方面的一项或多项要求。
---上述条款类别中的一项或多项要求。
2．参照标准
本文献包含了其他出版物中列举的有日期标记和无日期标记的标准。出版物和正文局部中出现的这些参照标准见以下排序。对于有日期标记的标准，这些出版物中的任何一个最新修正条款或修订条款仅在其已编入这些文献的情况下才适用于本文献。至于无日期标记的标准，那么已该出版物的最新版本为标准。
NF EN 196-1 水泥试验方法---第1局部：机械强度测定〔分级指数：
P15-471〕。
NF EN 196-2 水泥试验方法---第2局部：水泥的化学成分分析〔分级指数：P15-472〕。
NF EN 196-6 水泥试验方法---第6局部：水泥细度测定〔分级指数：P15-476〕。
NF EN 933-2 骨料几何特征测定试验---第2局部：粒度测定---检验筛，标准孔径尺寸。〔分级指数：P18-622-2〕。
prNF EN 933-9 骨料---亚甲蓝试验。〔分级指数：P18-622-2〕。
NF ISO 5725 统计方法应用---测量方法和结果的精度〔正确性和可靠性〕〔分级指数：X06-041〕。
NF P 15-301 水性粘合剂-常规水泥-组成-特性-质量标准。
NF P 94-067 土壤：勘查与试验---石质材料的风化指数。
NF P 98-145 碳氢化合物涂层---人行道和道路磨耗层的沥青浇注层---定义-分类-性能-制造-施工。
NF P 98-170 水泥混凝土道路---施工与控制。
NF P 18-302 骨料---高炉炉渣。
NF P 18-542 用于水硬性混凝土的常用天然骨料---骨料相对于碱性反响的定性标准。
NF P 18-551 骨料---备料中的材料提取。
NF P 18-552 骨料---销售过程中材料的提取。
NF P 18-554 骨料---比重，孔隙度，吸收系数和细砾，砾石含水量的测定。
NF P 18-555 骨料---比重，吸收系数和砂中含水量的测定。
NF P 18-557 骨料---骨料识别要素。
NF P 18-560 骨料---筛分粒度分析。
NF P 18-561 骨料---扁度测定。
NF P 18-563 骨料---细砾流速测定。
NF P 18-564 骨料---砂流速测定。
NF P 18-565 骨料---RIGDEN 孔隙指数测定。
NF P 18-566 骨料---粒度分析，扁度分析和伸长度分析---视频粒度分析。
NF P 18-572 骨料---微DEVEL磨损试验。
NF P 18-573 骨料---落杉矶试验。
NF P 18-574 骨料---动力破解试验。
NF P 18-575 骨料---砾石加速抛光系数测定。
NF P 18-576 骨料---砂粒脆性系数测定。
NF P 18-582 骨料---总硫含量测定。
NF P 18-563 骨料---氯含量测定-溶解法。
NF P 18-585 骨料---碱性环境下的尺度稳定性---灰浆试验。
NF P 18-586 骨料---通过着色仪确定有机物的存在。
NF P 18-587 骨料---碱性环境下的尺度稳定性---混凝土试验。
NF P 18-588 骨料---碱性环境下的尺度稳定性---MICRBAR灰浆加速试验。
NF P 18-589 骨料---碱性硅与碱性硅酸盐的潜在反响性---动力测试---化学方法。
NF P 18-590 骨料---碱性环境下的尺度稳定性---采用高压锅的灰浆加速试验。
NF P 18-591 骨料---外表洁净度测定。
NF P 18-593 骨料---冻结敏感度。
NF P 18-597 骨料---沙粒洁净度测定---沙当量为10%的细粒组分。
XP P 18-305 混凝土---即用型混凝土。
XP P 18-580 骨料---砾石的抗加速磨光强度测定---喷注法。
XP P 18-581 骨料---水中可溶性硫酸盐的快速测定---光谱仪法。
NF P 66-008 黑色产品---沥青类产品的软化点测定---球环法。

3．定义
在本文献中，将使用以下定义：
3.1 骨料
大小在0 mm-125mm 之间的所有颗粒的总合。
骨料意指：
--产自天然的松散或块状岩石中颗粒，其除机械方法外，未经其它任何方法处理。
--岩石或矿物同时经热处理和机械处理从而得到的人工颗粒。
--来自构造物撤除的回收产物或再利用产物。
--真实比重〔MVR，P18-554，P18-555〕大于或等于2Mg/m3(或t/ m3)的颗粒。
上述骨料一律用d/D 表示， 其中d 和 D 分别表示这类骨料的最小和最大尺寸。这些尺寸对应的是颗粒的大小〔由P 18-561所定义〕，其由 P18-560 所规定的筛分粒度分析法来测定。
位于d/D 值之间不同段落的颗粒被称为骨料组。这类小于筛子尺寸〔d〕和大于筛子尺寸〔D〕的命名方法会保证筛子D能滞留过大的颗粒并使其它颗粒能传过筛子d, 其界限值由第7条款和其随后的条款所界定.
d 和 D值 将按以下序列来选择：

0 — 0,063 — 0,08 — 0,1 — 0,125 — 0,16 — 0,2 — 0,25 — 0,315 — 0,4 — 0,5 — 0,63 — 0,8 — 1 — 1,25 —1,6 — 2 — 2,5 — 3,15 — 4 — 5 — 6,3 — 8 — 10 — 12,5 — 14 — 16 — 20 — 25 — 31,5 — 40 — 50 — 63— 80 — 100 — 125 mm.

注：带下划线的尺寸是由 CEN〔NE EN 9-332〕主张采用的根底系列数据。
由此，可区分出以下骨料家族成员：
--砂泥 0/D 其 D值小于2mm且其至少所含颗粒的70%能穿过0.063mm的筛孔。
--细砂 0/D 其 D值小于等于1mm且其所含少于70%的颗粒能穿过0.063mm的筛孔。
--砂 0/D 其D值为：1 < D ≤ 6,3 mm。
--砂砾 0/D 其D值大于6.3mm.
--细砾 d/D 其d, D值分别为：d≥1 和 D ≤ 125 mm。
--炉渣 d/D 其d, D值分别为：d≥25mm 和 D ≤ 50 mm。
所有砂料不管其是单一来源还是混合类型都须符合本标准的要求以便建立标准参照。
3.2 供货商
供给骨料的自然人或法人。
3.3 供货量
分一次或屡次送货，属于同一个订单的骨料量。
3.4 购货者
购置骨料的自然人或法人。
3.5 生产批次
具相同来源和在同样条件下生产的由供货商所确定的同一类骨料的量。
注：通常情况下，生产批次指同一天或特定吨数的生产量以便识别和管理残次品。
3.6 送货批次
在指定时间内递送给购货者的骨料量。送货批次可由一个或多个生产批次的货品组成或这些批次的一局部。
3.7 标准产品
标准产品指同一时间为满足相同指标而连续生产的一套产品总和。
3.8 常规取样〔P18-551和P18-552〕
采样仪对某批次货品单次操作所提取的样量。
3.9 总样 〔P18-553〕
由至少十个根本样组成的混合样。
3.10 试验用样
单个试验所需用的样品总量。
3.11 对质采样
在供货商和购置商同时在场情况下对同一批次产品的采样。
3.12 验证试验
由供货商和购置商对同一对质样品所进行的试验。
3.13 采样单位
供货商估计能够代表某一特定材料的数量单位，该数量单位用于对某批次产品〔生产批次或送货批次〕进行控制，即为一次或屡次试验工程而进行的一次或屡次采样。
注：该数量单位可以是总样或所提取样品中的主要数量单位。
3.14 特性之类型
3.14.1 内在特性
这类特性通常与所开采的岩石性质有关，其所包含的具体内容有：粒度，扁度，棱角度，砂粒净度，细砾外表净度，氯含量等。
破碎指数和破碎比属生产特性。〔固有特性：真实密度、吸水性、洛杉矶实验、微的瓦尔实验、磨光强度；生产特性：粒径、扁平率、棱角性、清洁度、氯含量〕
3.15 实验方法的不确定性〔u〕
在大多数情况下，这类不确定性是根据试验的重复性 r 和 再现性 R 来确定，或仅根据 r 来定〔NF ISO 5725〕.
3.16 特定化的值：下层 Vsi 和 上层 Vss
根据所进行的控制试验的数目〔见第6条款〕，每项试验结果或一定比例的实验结果应这些特定化的值。
3.17 粒度性
骨料颗粒尺寸的大小分布范围。
3.17.1 粒度测量或粒度分析
粒度性的测定
骨料细粒组分的含量定义为穿过0.08mm 筛孔的局部。
注：如购货商在下订单时有要求，供货商将指明穿过0.063mm 的局部。
3.17.2 变化域
由第7条款和其随后的条款所界定的某一特定筛的过筛料或光洁度模数的变化范围。
3.17.3 砂的细度模数〔MF〕
MF 等于筛系0,16 —0,315 — 0,63 — 1,25 — 2,5 和5 mm.累积筛余物的百分之一，用百分数表示。
3.17.4 规正度分区
对于所使用的筛的大小尺寸，供货商须围绕某一过筛物值根据由第7条款和其随后的条款的规定和变化域?e?半值来定。
这些值将成为上层 Vss 和下层 Vsi 的特定化值：
Vss = Xr + e/2
Vsi = Xr – e/2
因此，变化域?e?等于 Vss – Vsi.。
如果变化域为确定，那么规正度分区由第7条款和其随后的条款中的给定的Vss 和 Vsi 之所界定。
下层界限 Li 和 上层界限 Ls 标记了分带。每个带对应于某一用途〔第7条款和其随后的条款〕，规正度分区因位于该带内。
注：由界限 Li he Ls 所限定的分区通常被称为?指标分区?。

图一：对于给定颗粒尺寸的不同分区的相对位置和粒度性
3.17.5 生产分区
对于指定产品的特征，生产分区依据以下公式针对每一种筛子尺寸建立的两条粒度曲线区段而确定：
Xf 1,25 sf ±
其中：Xf 为 供货商的控制平均值；
sf 为 估计的均方差；
生产分区将完全包含在规正度分区之内。
它的定义要求对六个月内生产的产品在最近的时期内做至少十五次分析〔见图一〕。
3.18 冲积物和海相骨料的棱角度
3.18．1 破碎度指数 〔IC〕
原料中包含的骨料在破碎制取过程中得到的大于D的颗粒百分比。
3.18.2 破碎比〔RC〕
破碎比指原始细砾初次进行破碎后的最小尺寸与制成骨料的 D 值之比。
3.19 产品技术卡片〔FTP，见附录 C 之样本〕。
该有日期标记的文件包含：
--本文献各条款中列举的所有标准化特征的指标值，这些值属于标准参考值且供货商承诺其产品符合这些标准。
--供货商近两年内对同类特征所进行的所有最新试验结果的简介或近六个月内对标准产品所作的粒度性和洁净度〔P，PS，VB〕分析结果.
3.20 资料式的 FTP
对于被归为?无特性值但有资料式的FTP?参照标准的特征，供货商须公布一个值。它应按照特性包含指标化的上限值或下限值。
对于粒度性，将维持变化域?e?略大于类别的限定。
4 使用符号
△TBA 球-环试验的温度差。用慑氏温度表示。
d 小于某一类别粒度的尺寸，用毫米表示。
e 规正度分区的变化域。
f 细粒组分的含量，用百分数表示。
r 重复性。
sf 供货商的数值均方差估计。
u 试验方法的不确定性。
Xa 购货商的平均值。
Xf 供货商的平均值。
A 扁度系数，用百分比表示。
Ab 水吸收系数，用百分比表示。
CPA 加速抛光系数。
CV 变化系数，用百分比表示。
D 骨料类别的上限尺寸，用 mm 表示。
ECg 细砾流速，用秒表示。
ECs 砂流速，用秒表示。
FS 砂的松散性系数，用百分比表示。
FTP 产品技术卡片。
G 抗冻敏感度，用百分比表示。
IC 破碎度指数。
IVR RIGDEN 孔隙指数，用百分比表示。
L 炉渣伸长率指数，用百分比表示。
LA 落杉矶系数，用百分比表示。
Li， Ls 界定特性分区的下，上极限。
MDA 炉渣的微DEVAL系数，用百分比表示。
MDE 含水时的微DEVAL系数，用百分比表示。
MF 细度模数。
MVR〔ps〕 真比重，用 Mg/m3 (或 t/m3) 表示。
P 外表洁净度，用百分比表示。
PS 砂的洁净度， 用百分比表示。
R 复制性。
RC 破碎比。
RPA 抗加速抛光强度。
VB 对于 0/2 mm 的亚甲兰值，用g/kg 表示。
VBF 对于 0/0，125 mm 的亚甲兰值，用g/kg 表示。
VB0/D 换算为 0/D mm的亚甲兰值，用g/kg 表示。
Vsi，Vss 界定规正度分区的下，上限特征值。
Xia 购货商进行的某一试验的单个数据。
Xif 供货商进行的某一试验的单个数据。
Xr 生产商为建立其规正度分区而选择的数值。
Xu 单项结果的绝对极限值。

5 关于骨料特征的专项条文
5.1 标准试验
在订单中，只能提及标准试验。
5.2 交替试验
就某些特征而言，交替试验可替代标准试验。在有争议的情况下，只有通过标准试验得出的结果被认可。
每项交替试验都需插入到标准试验之间进行。
交替试验包括以下各项：
--动力破解试验〔P18-574〕可替换落杉矶试验〔P18-573〕
--采用视屏粒度分析法〔P18-566〕进行的粒度试验可替代过筛法的粒度分析〔P18-560〕。
在后一种情况下，需要利用视屏粒度分析仪建立与过筛法标准分区相对应的规整度分区和其界限。这种规整度分区和其界限才可用于结果控制。
--细砾和砂的流速试验〔P18-563-和P18-564〕可替换破解指数和破解比的定义。
5.3 内在特征 〔见段落 〕
在进行 LA试验和 MDE〔或MDA〕试验时，它们需针对同一总样〔P18-553〕。
在进行CPA 抛光试验〔或RPA〕时，须对同一样品总样同时进行LA试验和 MDE试验。
抗抛光强度可由加速抛光试验〔CPA，P18-575〕或贯注抛光试验〔RPA，P18-580〕来测定。
可接受的CPA〔或RPA〕值是在24个月内获得的所有值的平均值。
5.4 中间筛?d+D?/ 2 的过筛物
如果筛子的中位尺寸没有选定，且计算值与3.1段落中介绍的尺寸系列值不符，那么筛子的中位尺寸为最接近计算值的孔径大小。
当计算值恰好位于两个尺寸中间时，那么筛子的中位尺寸为最小的筛子尺寸。
5.5 砂和砾的洁净度
砂的洁净度 PS〔P18-597〕是通过对细粒局部不超过10% 的 0/2 mm 组分来测得的。
对于道路砂，其亚甲兰值 VB(prEN 933-9) 是通过对 0/2 mm 组分来测得的,它用每kg干的0/2mm组分中的亚甲兰克数来表示。
对于混凝土砂和砾石，亚甲兰值VB是0/2 mm 组分的值乘以0/D或 0/50 砾石中的0/2 组分的加权比方D大于50的话。在此情形下，VB记为VB0/D。
对于以上两种情形，如PS或VB 这两项特征值的一项符合要求，那么合格性到达。
5.6 砂泥的洁净度
砂泥的亚甲兰值 VBF(prEN 933-9) 是通过对 0/0.125 mm 的组分来测得的,它用每kg干的0/0.125mm组分中的亚甲兰克数来表示。
5.7 抗冻敏感度(P 18-554, P 18-573, P 18-593)
砾石如果满足以下三项特征值的一项，那么认为其具有抗冻性：
Ab ≤ 1%, LA ≤ 25, G ≤30
5.8 禁有的杂质
骨料中禁有的杂质为植物碎片〔小树枝，根，藻类等〕，煤或其他不同的残留物〔塑料，煤渣，炉渣等〕，它们可同过手选的方法被确认。结果可用试验时的干物重百分比表示。
5.9 砂中的有机质〔P18-586〕
砂中有机质含量应具足够低的比例以便进行 P18-586试验，被检验的砂的着色应比典型溶液浅。
注: 当着色更深时，须根据 EN196-1 描述的条件〔灰浆的制作，制造，保存和试管试验〕进行比拟试验。这类灰浆按比例由一份符合NF P15-301标准且由供货商选择的水泥和三份砂配制而成，其中水和水泥的比例为0.5。灰浆将一方面在含砂的情况下，另一方面在按照P18-586所述处理程序去除其有机杂质的情况下〔处理砂〕被检验。而同一水泥样品那么用于两个试验。
用原砂获得的机械强度在两天的期限内应到达用处理砂获得强度的90%。
原砂检验开始的时刻相对于处理砂而言不应晚于 1h (EN196-1) .
5.10 海相和冲积物相骨料〔d/D〕中的贝壳物含量。
对于骨料 d/D 值大于或等于 4mm 区段组分，贝壳物的含量由手工分拣来确定，并用4/D试验用量的干重量百分比表示。
6．用于由供货商和购货商进行质量控制的合格性标准
本条款所定义的一般规定能保证：
--供货商对其生产进行控制以检验其产品指标的合格性；
--购货商对其到货批次进行产品指标的合格性检验。
6.1 产品特性
产品的特性检验报告上须标明：
--取样方法。
--取样单位。
--被取样的合格批次。
6.2 由供货商进行的控制---生产控制结果特性的合格性
对于粒度性和洁净度〔P，PS，VB， VB0/D ，VBF〕有效结果须在生产日期的六个月内；对于其他特性，有效结果须在生产日期的两年内。
6.2.1 FI 标准：供货商拥有的结果少于15个
每个结果都需符合一个或两个特征值(Vs):
Vsi ≤Xif ≤Vss
6.2.2 F2 标准：供货商拥有的结果至少15个
这些结果的一局部可能超过不确定性试验的界限?u?中的特性值〔见表1〕。
供货商须采用以下规那么〔见图2和图3〕：
--每一项结果Xif 应该符合一项，必要时两项绝对界限值Xu， 它等于Vs ± u :
Vsi – u £ Xif £ Vss + u
--平均值 Xf 应该符合：
Vsi + 1,25 sf≤Xf≤Vss – 1,25 sf

图2 单一特性值的合格性规那么〔以Vsi为例〕

图3 双特性值的合格性规那么 〔Vsi 和 Vss〕--粒度性和细度模数
对于一个或多个中间筛的过筛物和细度模数，均方差sf 的估计应小于或等于. Vss-Vsi/3.3。
6.3 购货商实施的控制—接受供货的条件
6.3.1 制造过程中构成的供货总量
如果供货商在生产控制过程中少于15次测定〔F1标准的情形下，段落6.2.1〕
那么购货商实行其自己的F1 或F2 标准，段落 6.2。
如果供货商在生产控制过程中至少有15次测定，〔F2标准的情形下，段落6.2.2〕，那么购货商会见到：
---产品的技术卡片
---供货商的检验结果。
---可能的化，其自己跟据以下Ac标准定义的步骤而获得的分析结果，以便接受一个或多个批次或全部供货如果结果合格的化。
Ac标准：购货商应用于其自己的单项结果Xia 和 它们的平均值Xa， 规定如下，〔见图4〕：
Vsi – u ≤ Xia ≤Vss + u
Xf– u≤Xa≤Xf + u
如果购货商在三个月内拥有三项值，那么对于Xa的规定无效。
在对某一项结果〔F2的情形〕有明显的偏差〔〉u〕或结果在指标以外〔F1的情形〕，对相关特征可作相反试验以便确定偏差的起因和可能的话接受供货。

图4 对单一特征值接受供货的规定(以Vsi为例)
6.3.2 全部或局部来自存货的供货
如果供货来自供货商按照F2标准检验过的存货，那么购货商应用6.3.1段落的Ac标准。
如果供货来自供货商未按照F2标准检验或很少检验过的存货，那么购货商将6.2段落的F1 或F2标准应用于自己的结果。
如果供货来源既有存货也有生产线，那么购货商要按照每种来源的检验要求依照F1 或F2 或Ac标准来验证两种来源的合格性。
注：对于六个月以上或受灾的存货，当供货商或购货商对其有疑问时，建议对层状存货〔卡车或装载机械的倾倒〕的洁净度或洁净度和粒度性重新进行检验。
6.4 接受供货
送货批次在货主的转运地点接受。
在供货商送货的情况下，经双方协定，可在生产地点交货。
注：如在生产地点交货，可产生变更行为；而在送货地点，将不再有变更行为。

表 1

7. 道路专用骨料：基层和连接层
对于各类特征，其指标是按照以下类别来选择的。除非有相反的标记，每一类别的归属特征须同时满足该类别的所有条件。
7.1 细砾和粗砾中细砾组分的内在特征〔见段落5.3〕
表 2

7.2 细砾的生产特征
表 3

7.3 细砂，砂和砾的生产特征
表 4

7.4 冲积物和海相沉积物中提取的砂和细砾的棱角性
表 5

7.5 抗冻敏感度〔见段落5.7〕
如实际需要可告知。
7.6 回收材料水份〔P18-581〕中的可溶性硫酸盐
表 6

7.7 用于面层的砂泥
表 7

7.8 用于水性黏合剂处理过的砾石
表 8

8．道路用骨料：使用烃化物黏合剂的摩耗层
对于各类特征，其指标是按照以下类别来选择的。除非有相反的标记，每一类别的归属特征须同时满足该类别的所有条件。
8.1 细砾的内在特征〔见段落5.3〕
表 9

该表参加了介于100CPA或RPA，和〔LA+MDE〕间五个补偿点的规定。
8.2 砂的破碎性 FS
如实际需要可告知。
注：如果砂的地质来源不同于细砾：Vss = 40 对于一类 0/4 和Vss = 45 对于一类 0/2 mm.
8.3 细砾的生产特征
表 10

8.4 细砂和砂的生产特征
表 11

8.5 冲积物和海相沉积物中提取的砂和细砾的棱角性
表 12

8.6 用于面层的砂泥
表 13

9. 道路专用骨料：水泥混凝土
对于各类特征，其指标是按照以下类别来选择的。除非有相反的标记，每一类别的归属特征须同时满足该类别的所有条件。
9.1 用于细砾的特征
9.1.1 内在特征〔见段落5.3〕
表 14

9.1.2 抗冻敏感度〔见段落5.7〕
这类采料不应冻结。
9.1.3 细砾的生产特征
表 15

9.1.4 贝壳类杂物〔见段落5.10〕：Vss 10%
9.1.5 细砾中不应包含超过 1%〔干物重〕的可手选单个泥球。
9.2 应用于细砂和砂的特征
9.2.1 砂的破碎性 FS
表 16

9.2.2 细砂和砂的生产特征
表 17

9.2.3 有机物
着色试验为负或灰浆试验结果符合本文献第5.9段落的规定。
9.3 应用于砂和细砾的特征
9.3.1 水吸收 Ab：Vss 5.
9.3.2 禁有的杂质：〔见段落5.8〕：Vss 0.1%。
9.3.3 总硫 〔用 S% 表示，P18-582〕
表 18

9.3.4 硫酸盐，用SO3 表示 〔NF EN 196-2〕
硫酸盐的含量仅在总硫超过０．０８％时才测定，此时：Ｖｓｓ０．２％
9.3.5　回收材料中的水溶性硫酸盐〔P18-581〕
　　　　　　　　　　　　表　１９

9.3.6 氯〔Ｐ１８－５８３〕
如≥０．０２％，可提交．
9.4 用于砂泥的特征
　　　　　　　　　　　表　２０

１０．水工混凝土骨料
对于各类特征，其指标是按照以下类别来选择的。除非有相反的标记，每一类别的归属特征须同时满足该类别的所有条件。
当骨料的所有特征都属于Ａ，Ｂ，Ｃ或Ｄ类别时，那么骨料被分别归为Ａ，Ｂ，Ｃ或Ｄ类。
订单必须指明骨料所属类别。订单上可注明某些指标不同的特征。
如果某些特征标为Ｄ〔无特性但有ＦＴＰ说明〕，那么ＦＴＰ应在送货前提交给购货商且特征值应标在送货单上。
在这种情况下，骨料类别应标为Ａ，Ｂ，Ｃ同时指明类别Ｄ的单项或多项值且供货商承诺按照以下样式标记：
　　　－砂０／４，Ｐ１８－５４０，第１０条款
　　　　Ｂ类，除吸水的Ｃ类；
　　　－细砾４／２０，Ｐ１８－５４０，第１０条款
　　　　Ｂ类，除Ｄ类别粒度性：Ｖｓｓ　ｄ　１０．
在骨料具有两个以上Ｄ类特征时，须有购货商的预先同意。
　　　注：在没有书面订单的情形下，送货单或ＦＴＰ那么代替规格并包含所有以下说明且骨料适用于制造如段落１０．５标明的常规水泥。
１０．１　用于细砾的特征
１０．１．１　落杉矶指数〔ＬＡ，Ｐ１８－５７３〕
表　２１

１０．１．２　抗冻敏感度〔见段落5.7〕
表２２

１０．１．３　粒度性〔Ｇｒ．Ｐ１８－５６０〕
表２３

10.1.4 洁净度 (P, P 18-591) : Vss 1,5.
该值对于块状岩石中制取的细砾和冲积物和海相沉积物中提取的细砾d'IC ≥50 如果 VBF ≤ 10.而言为３。
10.1.5 扁度系数〔Ａ，Ｐ１８－５６１〕
表 24

10.1.6 贝壳类杂物〔见段落5.10〕
表 25

10.1.7 细砾中不应包含超过 1%〔干物重〕的可手选单个泥球。
10.2 用于砂的特征〔单种砂和混和砂，见段落3.1〕
10.2.1 粒度性〔Gr. P18-560〕
表 26

生产分区见FTP
10.2.2 细度模量
表 27

10.2.3 0/4mm 细粒组分〔f〕的含量
细粒组分的分散特征将满足变化域?u?或变化系数?CV?的两个界限中一项或另一项〔均方差估值和算术平均值的比，用百分比表示〕。
表 28

10.2.4 洁净度〔PS 或 VB， P18-597 或prEN 933-9,见本文献段落5.5〕
表 29

10.2.5 有机物〔P18-586〕
着色试验为负或灰浆试验结果符合本文献第5.9段落的规定。
10.3 用于砂和细砾的特征
10.3.1 水吸收率 (Ab, P 18-554 和 P 18-555)
表 30

10.3.2 禁有的杂质：〔见段落5.8〕：Vss 0.1%.
10.3.3. 碱性反响 (P 18-542, P 18-585, P 18-587, P 18-588, P 18-589, P18-590)
骨料可被标定为无反响〔NR〕，潜在有反响〔PR〕，潜在有微效应的反
应〔PRP〕如果其能被证实的化，或被标定不合格〔NQ〕.
注：P18-542号文献以及共公市场文献编辑指南有一些建议说明。
这些文献局部定义了骨料针对碱性反响的分析和标准化试验结果解读的标准。
这些文献给出了确定骨料合格性的方式。PR，PRP和NQ类的骨料在采取一定的预防措施后可以被使用。〔关于预防因碱性反响造成的紊乱的建议----LCPC 1994六月---见本文献附录A〕
如果骨料中活性碱的含量〔石灰水中的可溶碱，按照LPC37号试验方法，酸蚀7小时〕超过0.01%，用相当的Na2O的量表示，那么须给予说明。〔见本文献附录A〕
10.3.4 总硫〔用 S %表示，P18-582〕
表 31

以颗粒方式，且尺寸大于2 mm 的黄铁矿存在的危险性应由供货商在FTP上标明。
注: 对于外观有重要要求的混凝土，黄铁矿或白铁矿的存在影响骨料的干净程度。购货商应特别关注由供货商提供在FTP上的相关信息。
硫酸盐 〔用SO3 表示 SA， NF EN 196-2〕
硫酸盐的含量在总硫超过０．０８％时测定。
表 32

回收材料中的水溶性硫酸盐〔P18-581〕
表 33

10.3.7 氯〔Ｐ18-583〕
如≥０．０２％，可提交．
10.4 用于砂泥和细砂的特征
10.3.3 段落中表达的关于碱性反响的相关标准适用之。
10.4.1 砂泥
表 34

10.4.2 细砂的粒度性〔Gr. P18-560〕
表 35

10.4.3 细砂的洁净度〔VB，prEN 933-9〕
表 36

10.5 特别用途
对于处于特殊腐蚀环境下〔环境类别3，4b和5c，XP P 18-301〕的混凝土，如果水的吸收类别为?A?时，特征标记类别为?B?的骨料适用之。
对于用于特征强度大于或等于35MPa 的构造物，建筑物，特征标记类别为?A?的骨料适用之。根据研究或参照，一些特征可被标为?B?，两个以上的特征可被标为?C?或?D?
11．用于铁路的骨料：基层
对于各类特征，其指标是按照以下类别来选择的。除非有相反的标记，每一类别的归属特征须同时满足该类别的所有条件。
11.1 内在特征 〔见段落5.3〕
表 37

11.2 细砾的生产特征
表 38

Ls 和 Li 的值〔D筛和d筛〕和 穿过中间筛的过筛物的Vss，Vsi 值如下：
表 39

例：对于10/25 (D = 2,5 d) : passant à D : Ls = 99 et Li = 85, à 20 : Vss = 85 和 Vsi = 58, à 16 : Vss = 70 和 Vsi = 30, à 12,5 : Vss = 42 和 Vsi = 15 et à d : Ls = 15 和 Li = 1.
11.3 砂和砾的生产特征
表 40

11.4 冲积物骨料的棱角性
表
