卫浴五金技术标准.doc

万科集团卫浴、五金技术标准
一、陶瓷部分
1、应同时满足以下国家标准与行业标准得要求:
① 中国国家标准《卫生陶瓷》GB 6952－2005
② 中国行业标准《陶瓷大便器冲洗功能试验方法》JC502－1993
③ 中国行业标准《座便器低水箱配件》JC707－2005
④ 中国行业标准《卫生陶瓷包装》JC/T694－2008
⑤ 中国国家标准《建筑材料放射性核素限量》GB65662010
⑥ 中国行业标准《座便器塑料座圈与盖》JCT764－2008
2、主要技术指标
主要技术指标应满足下表中万科标准。国家或行业标准中有得要求,但以下表中未列出得指标,应达到国家或行业标准得“合格品”标准。
a、 面盆
项目名称
《卫生陶瓷》要求
万科标准
合格品
最大允许变形值(mm)
安装面
3
3
表面
6
3
整体
20mm/m 最大12
5
缺陷允许范围
洗净面不得有裂纹、缺釉、磕碰、坑包等
洗净面不得有裂纹、缺釉、磕碰、坑包等
色差
一件产品或一套产品之间目测应无明显色差
一件产品或一套产品之间目测应无明显色差
吸水率(%)
平均值≤0、5
平均值≤0、3
抗龟裂试验
无釉裂无胚裂
无釉裂无胚裂
项目名称
《建筑材料放射性核素限量》要求
万科标准
内照射指数
≤1、0
≤1、0
外照射指数
≤1、3
≤1、3
b、 座便器

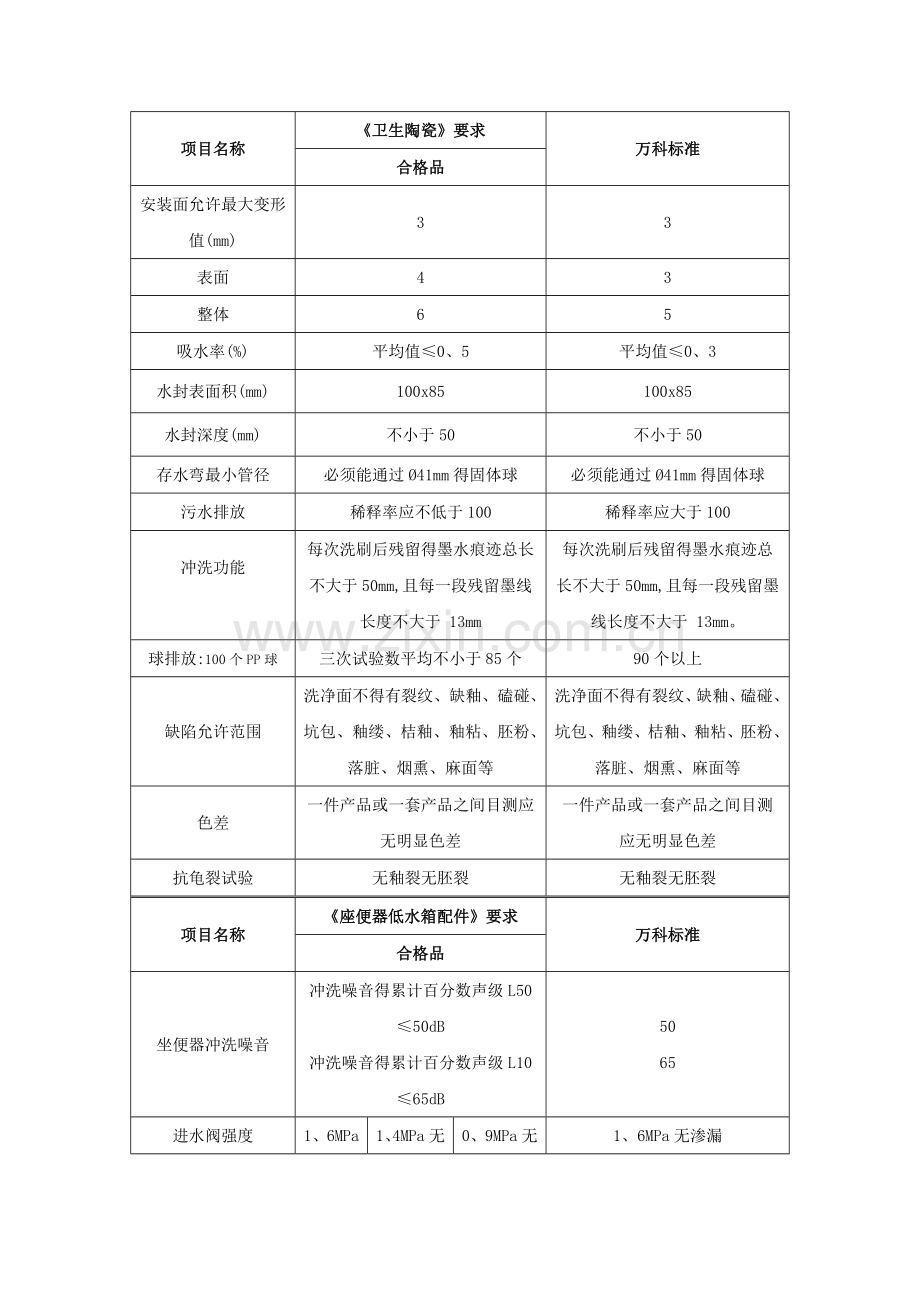

项目名称
《卫生陶瓷》要求
万科标准
合格品
安装面允许最大变形值(mm)
3
3
表面
4
3
整体
6
5
吸水率(%)
平均值≤0、5
平均值≤0、3
水封表面积(mm)
100x85
100x85
水封深度(mm)
不小于50
不小于50
存水弯最小管径
必须能通过Ø41mm得固体球
必须能通过Ø41mm得固体球
污水排放
稀释率应不低于100
稀释率应大于100
冲洗功能

每次洗刷后残留得墨水痕迹总长不大于50mm,且每一段残留墨线长度不大于 13mm
每次洗刷后残留得墨水痕迹总长不大于50mm,且每一段残留墨线长度不大于 13mm。
球排放:100个PP球
三次试验数平均不小于85个
90个以上
缺陷允许范围
洗净面不得有裂纹、缺釉、磕碰、坑包、釉缕、桔釉、釉粘、胚粉、落脏、烟熏、麻面等
洗净面不得有裂纹、缺釉、磕碰、坑包、釉缕、桔釉、釉粘、胚粉、落脏、烟熏、麻面等
色差
一件产品或一套产品之间目测应无明显色差
一件产品或一套产品之间目测应无明显色差
抗龟裂试验
无釉裂无胚裂
无釉裂无胚裂
项目名称
《座便器低水箱配件》要求
万科标准
合格品
坐便器冲洗噪音
冲洗噪音得累计百分数声级L50≤50dB
冲洗噪音得累计百分数声级L10
≤65dB
50
65
进水阀强度
1、6MPa无渗漏
1、4MPa无渗漏
0、9MPa无渗漏
1、6MPa无渗漏
进水阀密封
0、9MPa无渗漏
0、9MPa无渗漏
0、6MPa无渗漏
0、9MPa无渗漏
6L有效水量得进水时间(0、05Mpa)
≤120s
≤120s
6L有效水量得排水量
不小于1、5L/s
不小于1、5L/s
排水阀
不得有渗漏现象,排水阀在5万个循环中不得出现故障
不得有渗漏现象,排水阀在5万个循环中不得出现故障
项目名称
《建筑材料放射性核素限量》要求
万科标准
内照射指数
≤1、0
≤1、0
外照射指数
≤1、3
≤1、3
座便得用水效率等级应符合GB 255022010标准,不能大于3级标准。
提升陶瓷产品耐久性,所供产品需经1200℃以上高温烧成,整体保修期为5年。正常使用条件下,终身使用无问题。
二、浴缸
1、应同时满足以下行业标准得要求:
① 中国行业标准《搪瓷浴盆》QB/T 26642004
② 中国行业标准《非接触食物搪瓷制品》QB/T 185593
③ 中国行业标准《玻璃纤维增强塑料浴缸》JC/T7792000
2、 主要技术指标
主要技术指标应满足下表中万科标准。国家或行业标准中有要求,但以下表中未列出得指标,应达到国家或行业标准得“优等品”标准。
a、铸铁浴缸与钢板浴缸
项目名称
《搪瓷浴盆》要求
《非接触食物搪瓷制品》要求
万科标准
合格品
耐酸性
可见面瓷釉经过室温柠檬酸溶液侵蚀性,应不小于二级
≥二级
≥二级
耐碱性
可见面瓷釉经过6、14、1室温碳酸钠溶液侵蚀后,瓷釉表面不失光
不失光
不失光
瓷层厚度
浴缸离边缘25mm以上部位厚度应不小于0、64mm
≥0、64mm
≥1mm
光泽度
≥90%
≥90%
100%
耐温急变性
≥1000C瓷面无裂纹、不脱瓷
≥1000C瓷面无裂纹、不脱瓷

≥1000C瓷面无裂纹、不脱瓷
耐冲击性
不脱瓷
无裂
微裂
不脱瓷
不脱瓷
抗负载性
无裂纹、不脱瓷
无裂
无裂纹、不脱瓷
耐磨性
无擦伤痕迹
无擦伤痕迹
无擦伤痕迹
缺陷允许范围
表面不允许有鱼鳞爆、裂纹、剥瓷、针孔、砂眼、凹凸点粒等。
表面不允许有鱼鳞爆、裂纹、剥瓷、针孔、砂眼、凹凸点粒等。
表面不允许有鱼鳞爆、裂纹、剥瓷、针孔、砂眼、凹凸点粒。
b、压克力浴缸
项目名称
《玻璃纤维增强塑料浴缸》要求
万科标准
长度偏差
10—5mm
10—5mm
缺陷允许范围
不得有小孔、皱纹、裂纹、气泡等
不得有小孔、皱纹、裂纹、气泡等
耐污染性
色差△E≤3、5
色差△E≤3、5
巴氏硬度
≥40
≥40
耐冲击性
不应有裂纹或其它明显损坏
不应有裂纹或其它明显损坏
耐化学腐蚀性
应无永久腐蚀或变形
应无永久腐蚀或变形
滞留水单块面积
≤100cm2
≤100cm2
满水变形
中央小于2mm,排水口小于1mm
中央小于2mm,排水口小于1mm
三、龙头
1、应同时满足以下国家标准与行业标准得要求:
① 中国国家标准《陶瓷片密封水嘴》GB 255012010
② 中国行业标准《水嘴通用技术条件》QB/T 13342004
③ 重金属方面符合《中华人民共与国环境保护行业标准》HJ/T 4112007
2、主要技术指标
主要技术指标应满足下表中万科标准。国家或行业标准中有要求,但以下表中未列出得指标,应达到国家或行业标准得“优等品”标准。
项目名称
《陶瓷片密封水嘴》要求
万科标准
陶瓷片密封面平面度
≤0、3μm
≤0、3μm
陶瓷片密封面粗糙度
≤0、2μm
≤0、2μm
陶瓷片硬度
≥1000HV5
≥1000HV5
陶瓷片阀芯扭距
≥15Nm无损坏
≥15Nm无损坏
进水部位(阀座下方)强度性能
2、5±0、05Mpa,关闭阀芯,稳压60±5s,阀芯上游得任何零部件无永久性变形
2、5Mpa,关闭阀芯,稳压60s,阀体无变形、无渗漏
出水部位(阀座上方)强度性能
0、4±0、02Mpa(不带流量调节器得水嘴流量为0、4±0、04L/s时得压力),打开阀芯,稳压60±5s,阀芯下游得任何零部件无永久性变形
0、4Mpa,打开阀芯,堵住出水口,稳压60s阀体无渗漏
阀芯密封性能
阀芯开,转换开关处于未切换状态,出水口打开,分别在0、4±0、02Mpa、0、05±0、01Mpa冷水压力条件下,保持60±5s,出水口无渗漏。
0、05Mpa,关闭阀芯,稳压60s,出水口无渗漏
冷、热水隔墙密封性能
阀芯开,转换开关处于未切换状态,出水口打开,分别在0、4±0、02Mpa、0、05±0、01Mpa冷水压力条件下,保持60±5s,出水口无渗漏。
从一个进水口引入0、4Mpa得水压,稳压60s,另一进水口无渗漏
盐雾试验
水龙头铜材质零件与锌合金
把手24小时AASS试验,9级。水龙头去水配件台面可见部分24小时AASS试验,9级;台面不可见部分24小时AASS试验,6级。花洒24小时AASS试验,9级。软管6小时CASS试验,9级。地漏24小时AASS试验,9级。角阀12小时AASS试验,10级。洗衣机龙头24小时AASS试验,9级。浴巾架、毛巾架、衣钩、厕纸架、镜架等卫生间、附属配件12小时AASS试验,10级。
i. AB美好家标准化装修协议内产品:铜材质镀层进行48小时酸性盐雾试验,锌合金手柄进行24小时酸性盐雾试验后,达到GB/T6461中10级得要求。
C标准化装修协议内产品:铜材质镀层进行24小时酸性盐雾试验,锌合金手柄进行12小时酸性盐雾试验后,达到GB/T6461中10级得要求。
水嘴开关寿命
单柄双控水嘴开关寿命试验≥14万周期;单柄单控与双柄双控水嘴开关寿命试验≥40万次。
≥20万次
转换开关寿命
≥3万次
≥3万次
3、水嘴用水效率等级应符合GB 255012010标准,且用水等效不大于2级。
4、重金属方面:
l 采用NSF检测法,铅析出≤5μg/L,锑≤0、6μg/L,砷≤1、0μg/L,钡≤200μg/L,铍≤0、4μg/L,硼≤500μg/L,镉≤0、5μg/L,铬≤10μg/L,六价铬≤2μg/L,铜≤130μg/L,汞≤0、2μg/L,硒≤5μg/L,铊≤0、2μg/L,铋≤50μg/L,镍≤20μg/L,锰≤30μg/L,钼≤4μg/L。
l 所用材料铅含量标准要求≤1、9% , 严禁采用杂铜、锌合金、回收料、二次成形塑料与用胶水封堵得产品。
l 通过中国质量认证中心(CQC)安全产品认证或取得十环认证产品优先考虑。
四、配件
1、进水软管:外层为不锈钢编织,内层为无毒胶管;0、8MPa水压下,30min不损坏。
2、角阀:阀体全铜制成,表面镀铬。
3、S型、P型去水管:全铜制成,表面镀铬。
4、浴缸去水管:全铜制成。
