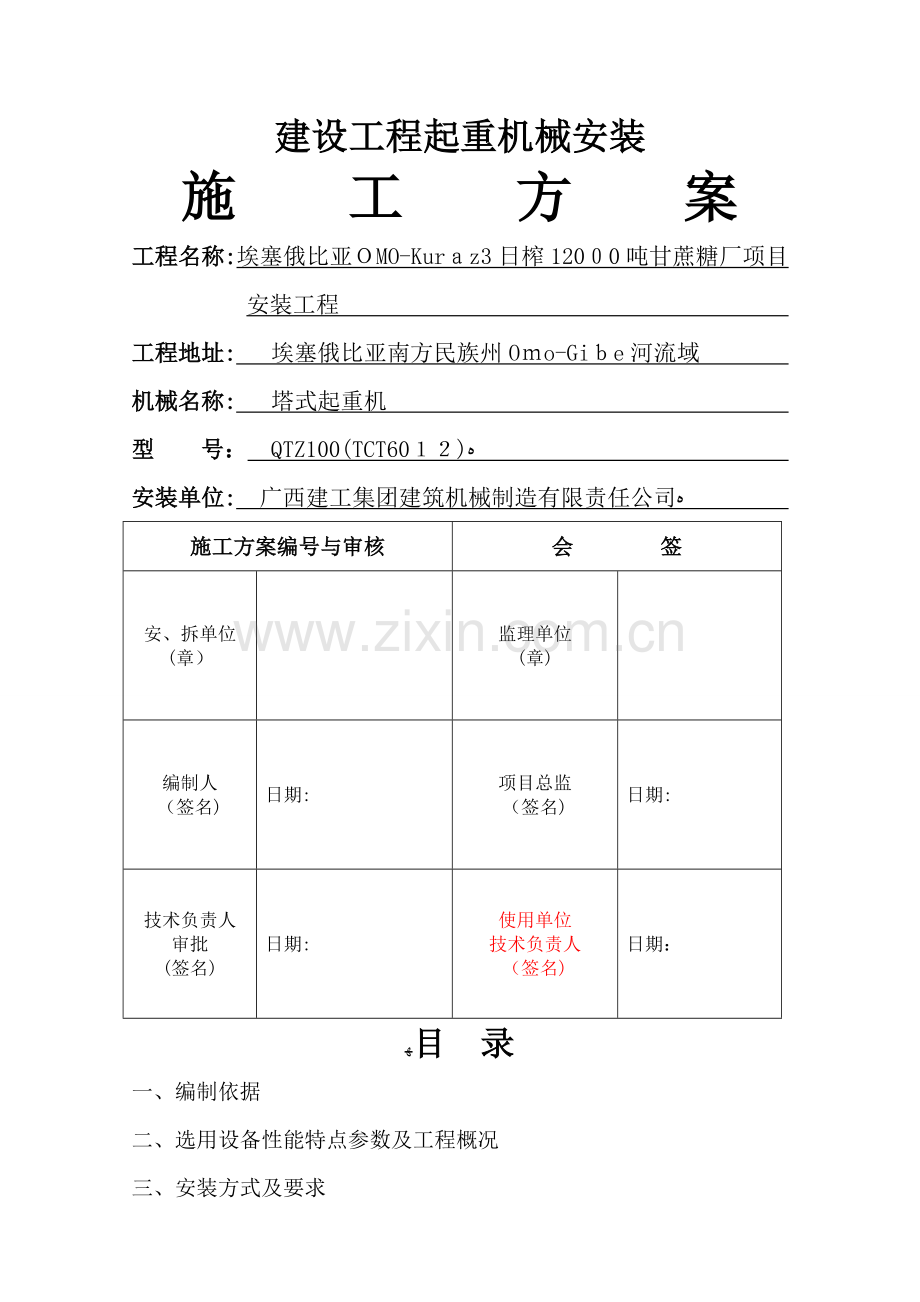

建设工程起重机械安装
施 　工 　方 　 案
工程名称:埃塞俄比亚ＯMO-Kurａz3日榨120０0吨甘蔗糖厂项目安装工程 　 　 　 　 　 　 　　
工程地址:　 埃塞俄比亚南方民族州Oｍo-Giｂe河流域 　 　 　 　 　 　
机械名称: 　塔式起重机 　 　 　　 　 　 　
型 号： QTZ100(TCT60１２)ﻩ 　　 　 　 　 　 　　 　
安装单位: 广西建工集团建筑机械制造有限责任公司ﻩ　 　　 　 　　
施工方案编号与审核
会 　 　　签
安、拆单位
(章）

监理单位
(章)

编制人
（签名)
日期:
项目总监
（签名)
日期:
技术负责人
审批
(签名)
日期:
使用单位
技术负责人
（签名)
日期：

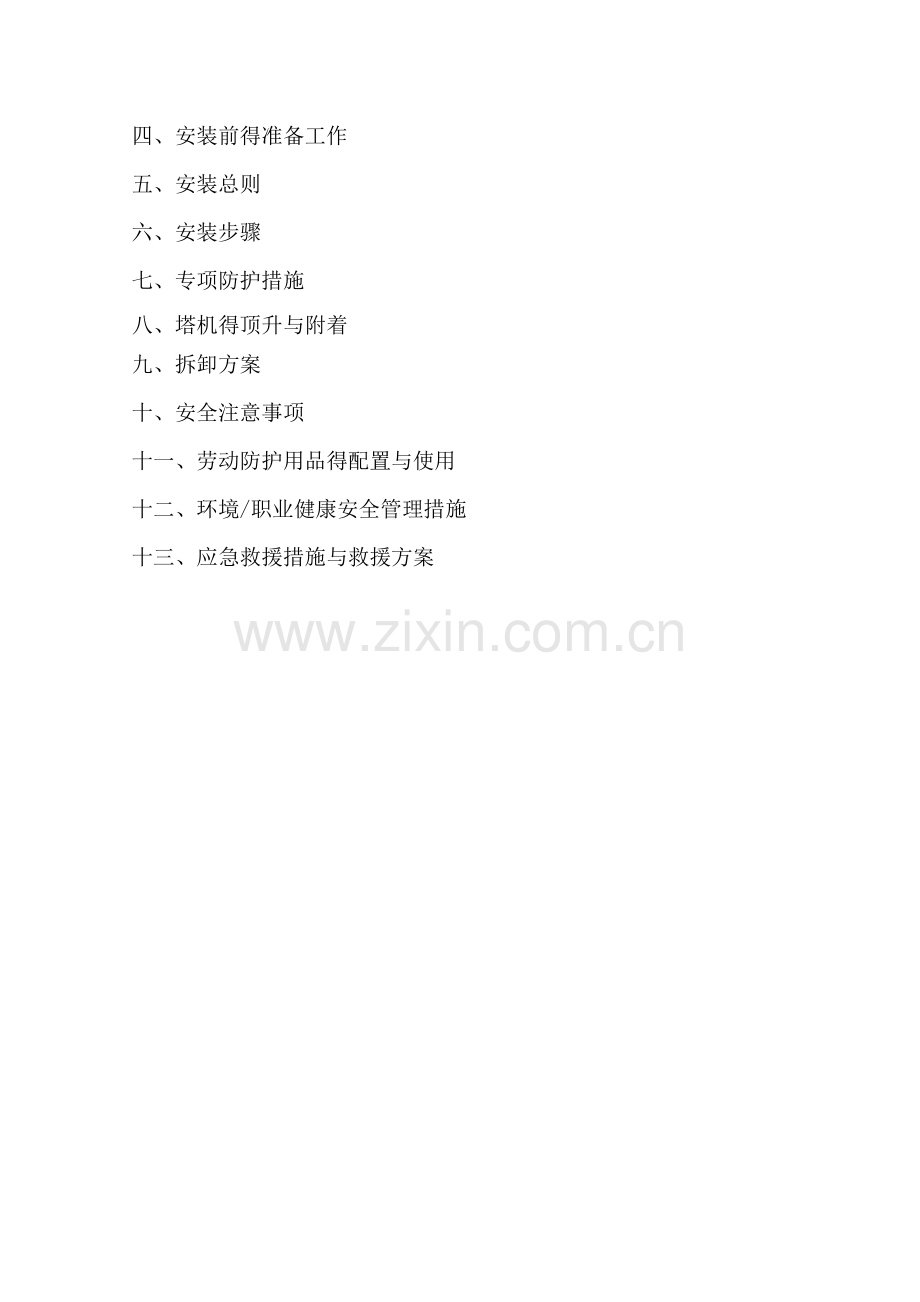

ﻬ目 录
一、编制依据
二、选用设备性能特点参数及工程概况
三、安装方式及要求
四、安装前得准备工作
五、安装总则
六、安装步骤
七、专项防护措施
八、塔机得顶升与附着
九、拆卸方案
十、安全注意事项
十一、劳动防护用品得配置与使用
十二、环境/职业健康安全管理措施
十三、应急救援措施与救援方案
一、 编制依据
本(固定)自升式塔式起重机施工方案就是依据该塔机生产厂家《安装使用说明明书》等技术文件及国家有关安全技术标准规程进行编制。为确保塔机安装施工得安全与质量，在全施工过程中应认真参照本方案扫许。本方案未列内容或与国标相矛盾，应遵循参照国家有关技术标准,按规定执行。
根据本工程得特点及实际情况，本工程计划搭设1台塔吊TCT6012型。本工程用得平头塔式起重机就是按照国家与行业标准,参照相应得国际标准，自行设计、制造得一种上回转、水平变幅、自升式塔式起重机,该机具与普通带塔帽式塔机相比具有以下特点:
1）大大降低拆装塔机对所需起重设备起重能力得要求。
　 2)非常适合对高度有特殊要求得场合施工。
　 3)　非常适合于对幅度变化有要求得场合施工。
４）起升机构、回转机构、变幅机构均采用变频无级调速方案,起、制动平稳,无冲击,安全可靠。
5)电控系统采用国际通用得电子控制方式,自动化程度高,操作方便,电气元件均为国内品牌优质产品，工作可靠。联动台操作方便,舒适,各种安全装置齐全,使用安全,维修方便。
二、选用设备性能特点参数及工程概况
1、塔机基本性能参数:
TCT6012塔机：起重量:8T
塔吊吊臂长度:６0米 ﻩ
安装工作幅度为：6０米
总功率:４5、4KW
生产厂家:广西建工集团建筑机械制造有限责任公司
2、工程概况
工程名称:埃塞俄比亚OMO-Kuraz3日榨1２0００吨甘蔗糖厂项目安装工程
安装施工单位:广西建工集团建筑机械制造有限责任公司
设备使用单位:广西建工集团第一安装有限公司
3、塔吊型号选择与定位:
根据施工图纸及现场情况,设计施工平面布置图,从施工平面布置图确定，需要用一台塔吊才能满足整个工程垂直动输。
三、安装方式及要求
根据该工程特点及现场实际情况,选用固定附着塔机得安装方式。本工程塔机初始安装高度:TＣT601２塔机为60米，臂长６0米，根据工程施工需要而增加塔机标准节至满足所需高度,全部塔吊件均采用辅助起重机械配合安装,配汽车吊1台,由基本高度至使用高度采用塔吊自动液压顶升系统完成。
四、安装前得准备工作
１、施工现场得清理及准备:
全体参加施工人员到位,接受工程概况、任务、安全技术、程序、质量等交底,岗位分工，明确责任。其详细分工可见《岗位职责分工表》。塔机安装所用全部安全用具(含工具等)必须按有关规定进行认真检查,检查合格后方可投入使用。
安全用具见下表:
名 称
安全带
安全帽
安全吊绳
警示牌
警戒围网
通讯工具
数 量
6条
6顶
2条
２块
根据现场定
2台
水平度相对误差不大于0、5‰,砼强度(以强度试验报告为准)必须达到强度得８5%，满足以上技术条件方可进行下步作业。对进场辅助起重机械有关技术性能况，核实检查。确保进场辅助起重机械满足施工需要，施工现场环境，所需场地空间道路畅通,做全面核实无误后方可开始施工。
2、塔式起重机安装前得全面保养、检查:
塔式起重机进入现场之前,必须对其进行全面保养、检查。检查钢结构部分有无裂纹、变形、腐蚀得现象,检查小车、行走机构、回转机构得基本情况,对于需保养、润滑得地方应立即做好保养工作。检查各部位限位开关及力矩开关得灵敏性。检查塔机得电气性能;测量各电源线间得绝缘性，测试其主控制线路得可靠性，对于损坏得元件应及时更新。只有在验收单位开出相关得验收合格证之后,塔机才能使用。
3、基础要求:
　 ａ、坚固牢实,保证预埋螺栓得垂直度及对称性。
　　　b、混凝土基顾承台5６00mm×5６00ｍm×12０0mm。
c、混凝土基础强度等级为C35,混凝土养护期大于四周。
　　 d、混凝土基础表面应校水平,平面允许偏差小于１/5０0。
4、对塔吊基础得验收：
安装前根据塔吊基础图进行验收,要求表面水平偏差小于1／500;
序号
部 件　 名　 称
重 　量(kg)
备 注
1
预埋螺栓固定式第一节架
4430

2
标准节架
1８45

3
液压机构
４５０

4
内套架
３7２2

5
内外塔连接件
6４

6
回转总成
32６0

7
平 衡 重
237０

8
平　衡 臂
２941

9
起升机构
2209

10
平衡臂拉杆
２6３

11
电气系统
30０

12
操作室
３00

１３
变幅机构
211

14
变幅小车
258

15
起　重 臂 架
6702

１6
吊 钩
２78

5、场地准备：
清除安装场地得所有障碍物，平整夯实,保证安装中车与运输车得承载力,确保道路畅通与足够得堆放场地。
6、安装吊车得选择:
根据塔机得主要部件重量,选用壹台50吨汽车吊。
７、工具得准备:
序号
名 称
规 格 型 号
单 位
数 量
１
专用扳手

套
4
2
活动扳手
10、１2
把
4
３
大 　锤
1６磅
把
4
４
奶 子 锤
２.５磅
把
4
5
橇 杆
１、２-１.5M
根
4
6
替 　 打

把
２
7
电工仪表

套
１
8
机修工具

套
1
9
白 棕 绳
20MΦ１2MM
根
２
１０
千 斤　头
１5MΦ17MM
根
4
１1
千　斤 头
８MΦ１3.5MM
根
2
12
安　全 帽

顶
参加人员每人一顶
13
安 全 带

根
参加人员每人一根
14
铁 　丝

若 干
15
垫 木

若 干
五、安装总则
1、使用汽车吊安装塔机时必须注意以下安全事项:
1) 支牢汽车吊;
2) 吊具良好(按被吊物得重量选择正确幅度索具等)；
3)　注意吊点位置;
2、安装作业必须按规定程序进行;
３、必须安装使用安全防护设施,如爬梯、平台、护栏、安全带等;
４、平衡臂上未安装配重进,严禁吊载;
5、风速超过六级严禁顶升;
6、顶升作业前塔身基础节必须用销轴连接好回转支承与顶升套架，并加开口销;
7、必须根据起重臂长度确定配重数量;
８、顶升前须将起重臂转至项升套架开口处;
9、超吊与落下塔身标准节时，要尽可能地靠近塔身,平衡起吊运行;
10、塔机顶升过程中，严禁旋转起重臂，开动起重臂小车及使用吊钩(升或降）。
六、安装步骤
立塔得顺序按如下程序进行:
１、安装塔身第一节架→２、吊装自升平台→3、安装内套架→4、安装回转总成→5、安装回转支撑总成→６、装配起重臂及平衡臂→7、安装牵引小车与滑轮组→８、安装平衡臂与起重臂→９、安装平衡重→1０、穿绕起升钢丝绳→1１、试运行→１2、顶升加节
七、专项防护措施
　 本塔机无人操作时,采取定位锁起来,也就就是把本塔机得吊钩放下来与地面连接定位拉起,此办法就是为了防止自然风对本塔机得自由转动撞到主体，所以必须要采取这样得措施,工地与操作司机必须配合好,该措施直到工地施工结束为止。
八、塔机得顶升与附着
1、塔机顶升
(1)、顶升时应配指挥,安装工，塔吊司机，电工。
　(２)、将臂架转到位于自升平台活动栏杆一边,不准再回转或进行其它吊装作业。
(３)、放下吊钩并拆去吊钩构件,在吊钩滑轮组架板上安装顶升加节专用小吊钩。
（4)、地面人员先将片状得标准节拼装成“Ｕ”形，
　（5)、用回转下支承架上小吊臂得钢丝绳挂住自升平台。
(6)、自升平台上得指挥者,令司机将变幅小车开至离塔身中心线L(m）左右处,吊起顶 升平衡重(，使塔机前后力矩调整至平衡后,令安装工 拆除内外塔连接件上得所有螺栓。令操作室停电,把电源切换到液压顶升系统,　为防止液压系统元件得损坏,应先把系统溢流阀松开,然后启动开关,再慢慢调 大压力直至能把内套架及其上部重量稍微顶高,抬下内外塔连接件,并使自升平 台活动钩按自升用平台得升降图处于伸缩阶段得位置,然后操纵液压系统，将内 套架以上部分顶高至能够套入标准节得位置。
切记:在操作过程中必须注意,绝不允许内套架上得导向块脱离标准节架得主角钢。否则会造成严重得倒塔事故！
２、附着安装
塔身高于4０米时必须在≤30米处安装第一道附着架，以后每隔≥16，≤20米安装一道附着架,并保证最高附着架处至臂架铰点处≤30米。
九、拆卸方案
(一)拆卸注意事项：
１、塔机拆塔之前,顶升机构由于长期停止使用，应对各机构特别就是顶升机构进行保养与试运转;
2、在试运转过程中，应有目得地对限位器，回转机构得制动器等进行可靠性检查；
3、在塔机标准节已拆出,但下支座与塔身还没有用高强螺栓连接好之前,严禁使用回转机构、牵引机构与起升机构;
4、塔机拆卸对顶升机构来说就是重载连续作业，所以应对顶升机构得主要受力件经常检查;
5、顶升机构工作时，所有操作人员应集中精力观察各相对运动件得相对位置就是否正常（如滚轮与主弦杆之间，爬升架与塔身之间）,就是否有阻碍爬升架运动(特别就是下降运动时)得物件;
6、由于拆卸塔机时,建筑物已建完,工作场地受限制,应注意工作程序与吊装堆放位置,不可马虎大意，否则容易发生安全事故。
（二）拆塔得具体程序
1、塔机得拆卸按安装、顶升得反过程进行，顺序就是后装得先拆。液压顶升机构在拆卸塔身时得下降动作略有不同；
2、拆卸前得准备;
首先塔机得拆装人员必须持有特种设备操作上岗证,了解本设备得性能,并做好人员分工:其次要进行场地得清理工作:同时要准备好拆机时需要得顶升平衡配重:最后检査各机构就是否运转正常,如果检査结果—切正常后，才可以开始拆塔;
3、拆卸塔身标准节;
先用吊装标准节专用得小吊钩吊起平衡重使塔机前后力矩平衡，挂好自升平台，然后拆除内外塔连接件得全部螺栓,令操作室把电源切换至顶升机构。为防止液压系统元件得损坏，必须把液压系统溢流阀松开调零。然后启动开关，再慢慢调大压力直至能把内套架上部重量稍微顶高,抬下内外塔连接件。再降低内套架直至回转上支承架上得四个小吊钩分别钩住标准节架上得挂耳(在液压系统下降过程中,分别把最上节标准节架得后单片与U型片得连接螺栓全部拆除）。全部拆除最上一节得标准节架与下一节架得连接螺栓,确认无误后操作顶升使最上一节标准节架得主角钢脱离下一标准节架连接板。
切记:上一标准节主角钢脱离下一标准节架连接板少许即可,绝不允许内套架导向块不能超出下一节架得主角钢。推出Ｕ型片用顶升专用吊钩吊放到地面上，再用同样方法把单片标准节吊放至地面。重复上面操作,直至把全部得标准节拆卸完毕。
4、拆除部分平衡重;
当标准节拆完后,首先要把内外塔连接件与第一节架连接好,然后再拆除部分平衡重块;
5、拆除起重臂架;
6、拆除所有平衡重；
７、拆除平衡臂；
8、拆除操作室;
9、拆除回转支承总成;
１0、拆除内套架;
11、拆除自升平台;
12、拆除第一节架
(三）塔机拆散后得注意事项
１、塔机拆散后由工程技术人员与专业维修人员进行检查。
２、对主要受力得结构件应检查金属疲劳，焊缝裂纹,结构变形等情况,检查塔机各零部件就是否有损坏或碰伤。
3、检查完毕后,对缺陷、隐患进行修复后，再进行防锈、刷漆处理。
十、安全注意事项
1、严禁酒后作业.
2、在地面划出作业区域，并设安全警线，指定专人负责把守.
3、进入现场必须戴好安全帽,高空作业必须戴好安全带,
4、检查吊钩吊索就是否可靠。
5、使用得工具，卸卡及零部件必须放稳妥,严禁抛扔。
6、所有作业人员,作业过程中思想集中,听从指挥,不允许各行其事。
7、拆卸平衡臂、起重臂时,必须用大绳系好两端,分别派人拉住,控制吊物方向。
８、吊车得支腿必须牢固可靠,定位合理。
十一、劳动防护用品得配置与使用
在塔吊得安装、拆卸过程中必须配备以下劳动防护用品，并要严格按规定正确使用，决不允许有劳动防护用品而不用,以免在塔吊得安装、拆卸过程中造成不必要得人身伤害。
１.安全帽:参加人员每人一顶
２.安全带：上塔人员每人一根
３．绝缘鞋：参加人员每人一双
4.防护手套:参加人员每人一双
十二、环境/职业健康安全管理措施
１、环境卫生:
(1）、施工现场道路平坦畅通,周边有排水措施，做到无积水，无黑臭,无垃圾。
(2）、对废电器、废机油、废油手套、废配件等固体废物,应回收利用,不具备回收利用条件得，不得随意弃置与倾倒,交专门单位回收。
2、职业健康安全：
(１)、根据现场安排人员发放劳动保护用品,所有登高作业人员发放安全带。
（2）、作业过程中安全注意事项。
A、拆卸过程中必须服从统~指挥，明确分工,各尽其责。
Ｂ、工作人员必须具备良好得身体素质,无恐高症,心脏病，要责任心强,思想反应快,动作敏捷。
C、对所有参加工作人员进行安全技术交底学习,分工明确,责任到人。
D、参加人员必须带好安全帽,登高人员人人系好安全带。
E、拆卸得零部件,钢筋支撑,紧固件防放置在平稳、安全得地方,警防物件下落伤人。
F、使用工具得人员要握紧工具，抓好螺帽、扣件等,防坠落。
(3)、拆卸前对周边得安全设施，地面得安全隔离防护进行检查,并派人监督,确保工作区域内得安全。
十三、应急救援措施与救援方案
1、  　事故类型与危害程度分析
在施工过程中,可能发生高层塔吊施工事故主要体现在：
(1)塔吊作业中突然安全限位装置失控，发生撞击护栏及相邻塔吊或坠物,或违反安全规程操作,造成重大事故（如倾倒、断臂);
(２)基坑边坡在外力荷载作用下滑坡倒塌。
(3)自然灾害(如雷电、沙尘暴、地震强风、强降雨、暴风雪等)对设施得严重损坏。
(４)塔吊拆装与顶升过程中发生得人员伤亡事故。
(5）运行中得电气设备故障或线路发生严重漏电。
2、应急处置基本原则
更好地适应法律与经济活动得要求;给企业员工得工作与施工场区周围居民提供更好更安全得环境；保证各种应急资源处于良好得备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作得无序与混乱而延误事故得应急救援;有效地避免或降低人员伤亡与财产损失;帮助实现应急行动得快速、有序、高效;充分体现应急救援得“应急精神”。坚持“安全第一,预防为主”、“保护人员安全优先,保护环境优先”得方针,贯彻“常备不懈、统一指挥、高效协调、持续改进”得原则。
3、预防与预警
３、1危险源监控
建立健全工程项目重大危险源信息监控方法与程序,完善危险源辩识工作,对危险源进行识别与评估。在技术与管理措施上加强重大事故危险得监控,防止重、特大事故发生。对危险设备得危险区域予以明显标识,实现规范化、标准化管理。现场施工使用塔式起重机,用以吊装模板所用材料、钢筋、砼等其她材料。
3、2预警行动
如遇意外塔吊发生倾翻时,在现场得项目管理人员要立即用对讲机向分管领导汇报险情。再由领导召集项目部其她成员,抢救、救护、防护组成员携带着各自得抢险工具,赶赴出事现场。
项目部办公室接到报告后，应迅速通知全体指挥中心成员,单位负责人接到报告后,应当在1小时内向事故发生地有关部门逐级上报。报告内容包括:发生事故得时间、地点、单位、报告人、伤亡人数等简要情况。
