600MW超临界机组设备质量调研报告 华能国际电力股份有限公司.pdf

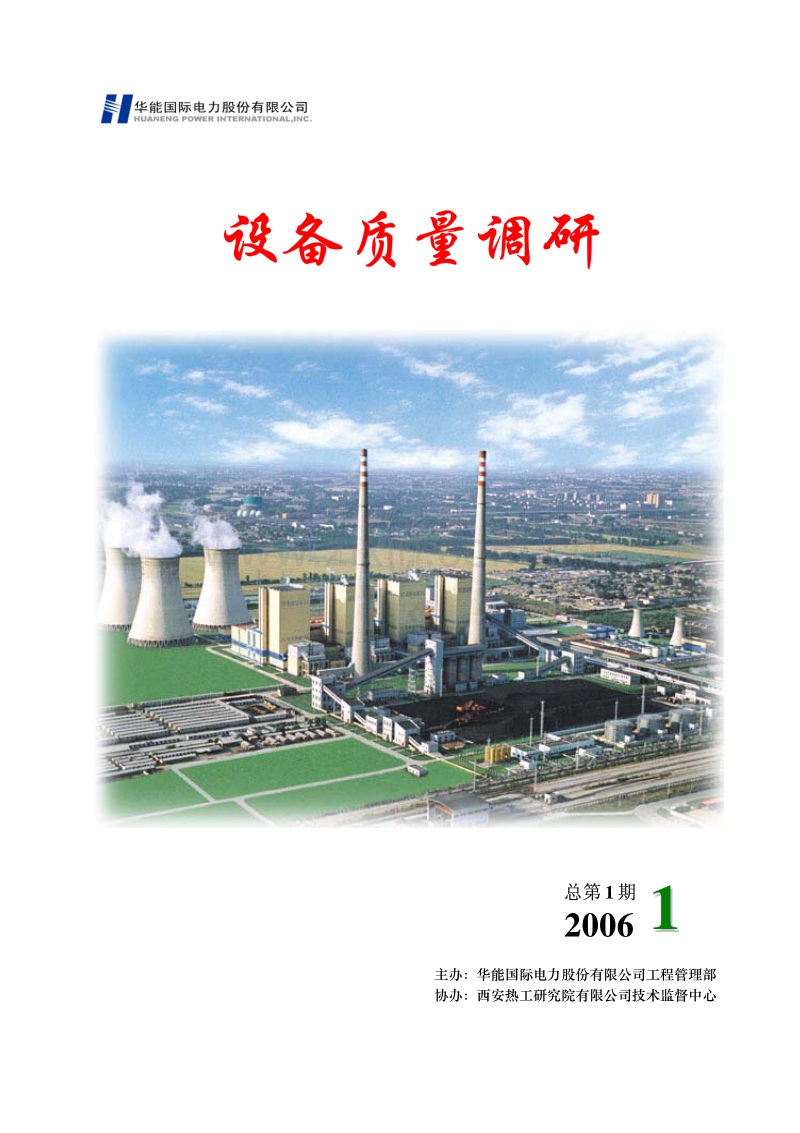

设备质量调研 设备质量调研 总第总第1期期 2006 1 1 主办：华能国际电力股份有限公司工程管理部 协办：西安热工研究院有限公司技术监督中心 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 1 -- 编者按编者按 在公司领导的鼓励和支持下， 《设备质量调研》第一期在这春回大地、 气象更新之际与华能的广大电力建设者和生产者见面了。 《设备质量调研》是由公司工程管理部质安处主办的华能系统内部交 流刊物，刊物为季刊，主要为系统内的电力建设者、生产者、管理者和各 专业技术人员提供有关建设工程设备质量管理、驻厂设备监造和设备应用 方面的信息和资料。 本期的主要内容为《华能基建投产机组《东－哈－哈 600MW 超临界 机组设备质量问题调研报告》 。春节后，按照公司领导“基建工程回头看” 的指示精神，公司工程部组织西安热工院机、电、炉、材料方面的专家， 对太仓电厂 3＃、4＃机组、沁北电厂 1＃、2＃机组主、辅机的运行情况 进行了调研，对汕头电厂 3＃机组函调的资料进行了分析。其目的在于及 时掌握公司新建超临界 600MW 机组设备质量状况， 从而有针对性地加强 设备监造工作， 提高后续基建工程的设备质量， 同时为新建机组设备选型、 招标技术商洽提供依据，另外也为公司内部各厂生产人员提供有价值的技 术资料，为生产电厂设备运行、维护提供指导和参考。 今后质安处将联手西安院技术监督中心每季度组织一次对在建工程 或新投机组的设备质量调研工作，以便及时掌握设备状况，为公司基建和 生产的设备管理提供有益的参考。 真诚希望公司广大设备管理者和技术工作者来电来函交流和探讨有 关设备质量管理方面的问题。 本期责任编辑： 王 炎 地址：北京市西城区复兴门南大街丙 2 号 邮编：100031 电话：[phone] 传真：[phone] E－mail：huohuo_cn@ 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 2 -- 华能基建投产机组（东－哈－哈 600MW 超临界机组 ） 华能基建投产机组（东－哈－哈 600MW 超临界机组 ） 设备质量问题调研报告 设备质量问题调研报告 华能国际电力股份有限公司工程管理部 华能国际电力股份有限公司工程管理部 二 ○ ○ 六 年二 月 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 3 -- 报报 告告 目目 录录 概况概况...................................................................................................................................................................... 4 第一篇第一篇 锅炉及其辅机系统锅炉及其辅机系统................................................................................................................................ 5 一、锅炉本体存在的主要设备质量问题...................................................................................................... 5 1、三个电厂的共性问题............................................................................................................................ 5 2、三个电厂的个性问题............................................................................................................................ 6 二、锅炉辅机系统存在的主要设备质量问题.............................................................................................. 7 三、对东锅厂的建议...................................................................................................................................... 8 1、对产品质量控制的建议........................................................................................................................ 8 2、对产品设计改进的建议........................................................................................................................ 9 四、对今后锅炉监造工作的建议................................................................................................................ 10 第二篇第二篇 汽轮机及其辅机系统汽轮机及其辅机系统.......................................................................................................................... 10 一、汽轮机本体存在的主要设备质量问题................................................................................................ 10 1、三个电厂的共性问题.......................................................................................................................... 10 2、三个电厂的个性问题...........................................................................................................................11 二、润滑油系统存在的主要设备质量问题................................................................................................ 12 三、汽机辅机系统存在的主要设备质量问题............................................................................................ 13 四、对哈汽厂的建议.................................................................................................................................... 14 1、对产品质量控制的建议...................................................................................................................... 14 2、对产品设计改进的建议...................................................................................................................... 14 3、对设备选型方面的建议...................................................................................................................... 14 五、对今后汽机监造工作的建议................................................................................................................ 15 第三篇第三篇 发电机及其它电气设备发电机及其它电气设备.................................................................................................................... 15 一、发电机存在的主要质量问题................................................................................................................ 16 1、制造质量问题：.................................................................................................................................. 16 2、设计问题.............................................................................................................................................. 18 3、其它问题.............................................................................................................................................. 18 二、其它电气设备存在的主要质量问题.................................................................................................... 18 三、对哈电机厂的建议................................................................................................................................ 19 四、对今后发电机监造工作的建议............................................................................................................ 20 标准分享网 w w w .b z f x w .c o m 免费下载 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 4 -- 华能基建投产机组（东－哈－哈 600MW 超临界机组） 华能基建投产机组（东－哈－哈 600MW 超临界机组） 设备质量调研报告 设备质量调研报告 为了掌握公司新建超临界 600MW 机组设备质量状态， 并有针对性的加强设备监造工作， 同时为新建机组设备选型、招标技术商洽提供帮助，2006 年 2 月 9 日至 16 日，工程部组 织了西安热工院机、电、炉、材料方面的专家，对太仓电厂 3、4 号机组、沁北电厂 1、2 号机组主、辅机的运行情况进行了调研，对汕头电厂＃3 机组函调的资料进行了分析。调 研中，重点了解了机组试运及投产后影响机组正常安全运行的设备质量问题，对这些问题 进行了归类及原因分析，依此，对制造厂家提出了质量改进提高的具体要求，对设备监造 工作提出了针对性建议。 概况概况 太仓电厂＃3 机组于 2005 年 11 月 27 日开始首次冲转，06 年 1 月 13 日完成 168 小时 试运行，＃4 机组于 2006 年 12 月 26 日开始首次冲转，目前仍处在机组试运阶段。 沁北电厂＃1、＃2 机组分别于 2004 年 11 月 23 日和 12 月 13 日成功通过 168 小时试 运行，并直接转入商业运行。 汕头电厂＃3 机组于 2005 年 9 月 4 日开始首次冲转， 并于 2005 年 10 月 20 日通过 168 小时试运。 在调研中，得益于各电厂的积极配合，对 5 台机组试运后出现的重要设备质量问题已 全面了解（详细设备质量问题请见附件 1《太仓二期设备质量问题汇总表》 、附件 2《沁北 一期设备质量问题汇总表》 、附件 3《汕头二期设备质量问题汇总表》 ） ，按照三大主机及其 辅机系统划分，设备质量问题汇总统计如下： ? 锅炉本体发生的设备质量共性问题共 7 项，其中制造质量问题 3 项，设计问题 4 项；锅炉本体发生的设备质量个性问题 10 项，其中制造质量问题 7 项，设计问题 2 项，厂家设备配套选型问题 1 项。锅炉辅机系统存在问题 10 项，其中设备制造 质量问题 6 项，厂家设计问题 4 项。 ? 汽机主机的共性问题 3 项，全部为设计问题；汽机主机个性问题 8 项，其中制造 质量问题 7 项，厂家设计问题 1 项。润滑油系统 6 项，全部为设计问题。辅机问 题 13 项，都是一些综合问题，包括设计、选材和制造。 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 5 -- ? 发电机本体共汇总设备问题 16 项，其中设备制造质量问题 10 项，设计问题 1 项， 其它问题 5 项。对于其它电气设备，调研中共发现设备问题 8 项，主要集中在沁 北电厂和汕头电厂，沁北电厂主要是电动机轴承过热问题，汕头电厂主要是美国 GE 公司的发电机励磁系统问题。 在制造质量问题中，锅炉系统大多在监造见证点范围，汽轮机、发电机则均不在过去 的设备监造范围之内。 根据运行电厂反映，5 台机组主要设备的总体制造质量较好，基本能做到安全稳定运 行，并都能达到满负荷出力，如沁北电厂 1＃、2＃机组 05 年度的运行小时数分别达到了 7952 和 7278 小时，超额完成了当年的发电任务。但作为超临界机组，其效率和各项性能 指标却有待于进一步研究和提高，如沁北 2 台机组进行了性能考核试验，结果反映机组的 热耗均未达到设计指标，而且两台机组差异较大，＃1 机组的热耗比＃2 机组大 10 克，应 引起公司重视。 第一篇第一篇 锅炉及其辅机系统锅炉及其辅机系统 一、锅炉本体存在的主要设备质量问题 1、三个电厂的共性问题 一、锅炉本体存在的主要设备质量问题 1、三个电厂的共性问题 由于 5 台锅炉均系东方锅炉厂生产，结构、参数基本相同，在试运后，暴露出一些共 性的问题。必须说明的是，共性问题只是针对这次调研结果而言，不能说是全部问题，汕 头、太仓两厂目前运行时间较短，在沁北电厂发生的个性问题有可能还会成为共性问题。 此次调研汇总共性问题 7 项，其中设备制造质量问题 3 项，厂家设计问题 4 项。 ? 制造质量问题 1.1 集箱等压力容器内部遗留有杂物 制造质量问题 1.1 集箱等压力容器内部遗留有杂物 屏过、高过进口集箱内部有遗留焊渣等杂物，堵塞受热面节流进汽孔，使对应的受热 面管子过热爆管(均出现在中间管屏)。 该问题在太仓＃3 锅炉出现 2 次超温胀粗， ＃4 炉出现 1 次爆管，汕头电厂出现爆管 2 次，沁北＃2 炉出现爆管 2 次。 1.2 承压部件焊接质量不良 1.2 承压部件焊接质量不良 少数承压部件焊接质量不良，产生泄漏。太仓包墙集箱管接座 1 次，汕头水冷壁耳板 标准分享网 w w w .b z f x w .c o m 免费下载 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 6 -- 角焊缝损伤管子泄漏 1 次。 1.3 受热面管屏管端节距超标 1.3 受热面管屏管端节距超标 屏过、高再、高过管等受热面管屏管端节距超标，影响安装进度，并导致管屏间节距 不均。 ? 厂家设计问题 厂家设计问题 1.4 高过、高再管屏固定方式设计不合理 1.4 高过、高再管屏固定方式设计不合理 试运行期间高过、高再部分管屏的管卡（固定块、滑动块）设计不合理，被烧变形、 脱落，管子出列；高过、高再管屏之间未设计均匀管屏节距的结构，运行后，屏间节 距严重不均匀，将造成屏间烟气流速不均，局部磨损加剧。 1.5 空气预热器密封设计不合理 1.5 空气预热器密封设计不合理 空气预热器密封设计不合理，按制造厂设计的密封间隙数据进行调整后，运转时转子 卡涩，而调大间隙后，漏风超标。同时上密封扇形板的自动跟踪密封调节机构经常卡 涩，不能适时调整密封间隙，也造成漏风严重。下密封板的调整、固定螺栓设计过小， 试运期间发生断裂，造成下密封板上瓢，密封面被磨损，转子下部的径向密封片损坏， 已被全部更换。 1.6 再热汽温调节挡板设计不合理 1.6 再热汽温调节挡板设计不合理 采用现有机构，低过、低再下的再热汽温调节挡板卡涩严重，运行中难以进行调整， 现场只能用电葫芦强行开关，影响再热器汽温的适时调整。 1.7 集箱手孔位置设计不合理 1.7 集箱手孔位置设计不合理 集箱手孔设在两端，不方便检查和清理内部杂物。 2、三个电厂的个性问题 2、三个电厂的个性问题 三个电厂共发生个性问题 10 项，其中制造质量问题 7 项，厂家设计问题 2 项，厂家 配套设备选型问题 1 项。 ? 制造质量问题 制造质量问题 2.12.1 太仓电厂水平烟道侧墙垂直水冷壁鳍片材料质量有问题，运行后出现纵向裂纹， 将 1 根管子拉裂，造成泄漏。 2.22.2 太仓电厂＃3 锅炉钢架 K3 大板梁上下叠梁螺栓孔中心偏移，螺栓穿不过。重新进 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 7 -- 行了套孔。 2.32.3 沁北电厂＃2 炉个别水冷壁管外部有损伤，造成运行中泄漏 1 次。 2.42.4 沁北电厂 在 2005 年 10 月 C 级检修时发现，运行不到半年，＃2 炉高过管屏上部 T91 弯头有 13 根出现鼓包，2006 年 2 月 2 日＃2 炉检修时又发现 7 根鼓包，已全部更换。 分析可能是在弯头制造加工时有高温加热现象，材质力学性能降低。 2.52.5 沁北电厂炉顶棚各屏管穿出处的密封钢板漏焊较多，安装质量差，造成炉顶漏灰 严重。 2.62.6 汕头电厂高温再热器个别弯头内侧有裂纹，产生泄漏 1 次。 2.7 2.7 汕头电厂水冷壁管上的耳板角焊损伤管子，产生泄漏 1 次 ? 厂家设计问题 2.8 厂家设计问题 2.8 太仓电厂高再管屏下部积灰严重，达 1 米左右，阻碍受热面传热，降低锅炉效率。 停炉后清灰工作量增大。 2.92.9 沁北电厂燃烧器中浓缩器颈部上的防磨陶瓷布置不合理，在防磨陶瓷片接缝等薄 弱环节处被磨损，造成大部防磨瓷片脱落，使浓缩器很快被磨损。燃烧器喷口运行后产生 纵向裂纹，脆性断裂。 ? 厂家设备配套选型问题 2.10 厂家设备配套选型问题 2.10 太仓电厂再热汽（水）减温调节门选型不好，冷态时尚可开启，热态时卡涩严 重。 二、锅炉辅机系统存在的主要设备质量问题 二、锅炉辅机系统存在的主要设备质量问题 太仓电厂运行时间短，锅炉辅机及系统问题尚未暴露，目前所暴露的锅炉辅机及系统 问题主要集中在沁北电厂和汕头电厂，统计汇总 10 项，其中制造质量问题 6 项，厂家设 计问题 4 项。 ? 制造质量问题 1） 制造质量问题 1）沁北电厂磨煤机(北京电力修造总厂制造北京电力修造总厂制造)研磨硬煤（Km＞60）时，出力大降，（由 设计的 58 吨最大出力只达到 35 吨左右），制粉系统无法达到额定出力和最大出力，煤粉 细度也无法满足设计要求。且出现过磨辊脱落、加载压架断裂、拉杆断裂、振动偏大等问 标准分享网 w w w .b z f x w .c o m 免费下载 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 8 -- 题。 2）2）汕头电厂 3＃机组试运中，B 引风机(上海鼓风机厂制造上海鼓风机厂制造)1 号叶片断裂，9 号叶片出 现裂纹。投产后，A 引风机 1、12 号叶片出现裂纹，B 引风机又有 2 个叶片出现裂纹，原 因有待进一步分析。 3）3）汕头电厂 3＃机组运行中，主汽安全阀(东锅厂外购件东锅厂外购件)阀芯断裂，检查阀芯，内外 无缺陷，可能是阀芯的热处理工艺不当所致。 4）4）汕头电厂 3＃机组运行中，屏过、高过间吹灰器(上海克莱德贝尔格曼机械有限公 司制造 上海克莱德贝尔格曼机械有限公 司制造)枪管套管出现断裂，为焊接波口加工太薄导致热态时强度不够所致。 5）5）由于产品质量差，密封皮层数少，汕头电厂 3＃机组空气预热器出口一次风管道非 金属膨胀节（镇江市补偿器公司制造镇江市补偿器公司制造）密封皮爆破，膨胀节被热风吹出。 6）6）汕头电厂 3＃机组试运中，捞渣机(青岛四洲电力设备有限公司制造青岛四洲电力设备有限公司制造)刮板断裂，检 查发现铸造质量差。张紧装置油站油管接头与密封圈装配不合理，漏油严重，驱动装置油 站油管接头不能满足设计压力，运行中爆开。 ? 厂家设计问题 厂家设计问题 7）7）沁北电厂一次风机(上海鼓风机厂制造上海鼓风机厂制造)噪声严重超标，同时叶轮的叶片与叶柄连 接螺栓振动断裂，调节挡板振动大，且无法检修。 8）8）沁北电厂省煤器下灰斗落灰管膨胀机构(北京克莱德制造北京克莱德制造)设计不合理，斜向管中 部的单向膨胀节不能很好吸收灰斗向下的垂直膨胀量，造成落灰管变形、堵灰。 9）9）沁北电厂除渣系统溢流泵(石家庄工业泵厂石家庄工业泵厂)的高位安装方式需要灌水启动，在水 箱水位低两泵切换时，手动调节方式不合理，偶尔产生断水。 10）10）沁北电厂干除灰系统(北京克莱德制造北京克莱德制造)对煤种变化适应性差，在排灰量大时，堵 管严重。 三、对东锅厂的建议三、对东锅厂的建议 1、对产品质量控制的建议 1、对产品质量控制的建议 从上述存在的问题可见，在较多设备缺陷在安装过程中已发现并解决的情况下，三个 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 9 -- 电厂的 5 台锅炉试运后，仍出现危害严重的共性制造质量问题，一方面说明这些质量问题 在制造厂内消除的难度，同时也表明在控制这些质量问题方面存在着问题，需要下大力才 能解决。另外，暴露出较多设计问题，给机组正常安全运行形成威胁，必须给予高度重视， 针对上述具体问题，调研组建议： 1）1）集箱及受热面管内有遗留杂物，已引起多次爆管停炉事故，所以在产品出厂时， 必须保证承压部件内部的清洁度。 据了解， 东锅厂已十分重视该问题， 购置了内窥镜， 解决了过去联箱内部杂物难以发现的问题。建议加强检验管理，应保证所有联箱均得 到检查，对检查人与检查部件留有档案，同时，做好承压管子的通球、水压后海绵球 吹扫工作，从整个系统解决锅炉内部清洁度问题。 2）2）在太仓、汕头两厂出现的鳍片材料质量问题，运行后一些鳍片已出现 1 米多长的 纵向裂纹，将管子拉裂，造成泄漏，由于存在问题的鳍片数量较多，将是该锅炉长期 存在的安全隐患。虽然鳍片为非承压部件，但运行中承受拉应力，对其质量决不能忽 视。应按批严格检验，并进行夹杂物、硬度抽检。 3）3）对锅炉钢结构叠梁连接螺孔除在加工工艺上采取措施保证外，应在制造厂进行螺 栓穿孔率检查，以避免孔中心偏移，螺栓穿孔不过。 4）4）沁北＃2 炉高过管屏上部 T91 弯头多根出现鼓包，在没有过热的情况下，运行时间 又如此之短，说明材料的强度已很低，应立即进行原因分析，制定纠正措施。 2、对产品设计改进的建议 1） 2、对产品设计改进的建议 1）屏过、高过、高再管屏的管卡（固定块、滑动块）运行中不可靠，变形、脱落，造 成管子出列；加剧局部磨损，是三个部件长期安全运行的隐患。 2）2）高过、高再管屏应在设计上增加防止屏距不均的措施，以防屏间烟气流速不均， 局部磨损加剧。 3）3）再热汽温调节烟气挡板运行中开关不灵，卡涩严重，应修改设计，使其结构合理， 运行中开关灵活。 4）4）太仓电厂 2 台机组高再管屏下部积灰严重，达 1 米左右，阻碍受热面传热，降低 锅炉效率，也大大增加检修时的清灰工作量。初步分析认为，主要是炉膛宽度设计过 大，烟气流速低所致，请了解分析，改进设计。 5）5）再热汽（水）减温调节门选型不好，冷态时尚可开启，热态时卡涩严重，应重新 选型。 标准分享网 w w w .b z f x w .c o m 免费下载 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 10 -- 6）6）燃烧器中浓缩器颈部上的防磨陶瓷布置不合理，在防磨陶瓷片接缝等薄弱环节处 被磨损，造成大部防磨瓷片脱落，使浓缩器很快被磨损。燃烧器喷口运行后产生纵向 裂纹，脆性断裂。应对浓缩器径部处的防磨陶瓷布置进行优化，防止磨损。对燃烧器 喷口材料应研究更换。 7）） 空气预热器应优化设计， 其密封调节机构应安全可靠， 确保漏风率维持在 8％以下。 8））针对太仓电厂出现的水平烟道积灰问题，东锅厂应提出整改方案。 9））改进现有炉顶密封方式，选用已成熟的先进密封材料，消除漏灰。 四、对今后锅炉监造工作的建议四、对今后锅炉监造工作的建议 根据调研了解的问题，对锅炉监造项目范围和监造见证点改进完善建议如下： 1）1）对集箱及受热面管内遗留杂物问题，要求制造厂配备内窥镜，确定现场抽查见证（W 点）数量，同时对检查记录（检查人员、时间、种类、数量）进行 100％核实（R 点） 。 2）2）对鳍片材料进行 100％文件见证（R 点） 。 3）3）对锅炉钢结构叠梁连接螺孔进行现场 100％见证（W 点） 。 4）4）要求东锅厂对高过管屏上部 T91 弯头进行实物性能、金相组织检查，找出运行鼓 包原因。对改进后实施的加工工艺进行现场抽查监督（W 点）。 5））在华能公司的协调下，与东锅厂设计部门协商，落实上述列出的设计改进问题， 对进展情况进行跟踪，并监督在产品的应用情况。 第二篇第二篇 汽轮机及其辅机系统汽轮机及其辅机系统 一、汽轮机本体存在的主要设备质量问题 一、汽轮机本体存在的主要设备质量问题 1、三个电厂的共性问题 1、三个电厂的共性问题 5 台机组试运后，汽机主机存在的共性问题有 3 个，主要是一些部件设计不合理，这 些问题是： 1.1 高、中压导汽管法兰漏气 1.1 高、中压导汽管法兰漏气 5 台机普遍存在高、中压导汽管法兰漏气，主要原因是螺栓强度不足，垫片规格（厚 度）不当造成，使高压导汽管法兰设计热紧弧长过小，中压导汽管设计冷紧力矩过小。 太仓电厂按原高压导汽管热紧弧长增加 10％ 热紧，对中压导汽管将设计冷紧力矩增 设备设备 设备质量调研设备质量调研 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 华 能 国 际 电 力 股 份 有 限 公 司 2006 年第 1 期 总第 1 期 ???????????????????????????????????????????? ???????????????????????????????????????????? 质量的改进是持续不断的，对质量的追求是永无止境的。 。 。 。 。 。 - 11 -- 加 10％冷紧后，仍有漏气，在增加 20％后，暂时消除了泄漏。沁北电厂目前高、中 压缸的导汽管法兰更换的垫片采用高强金属缠绕垫片，厚度选用 4.5mm，紧固后保证 法兰结合面间隙为 0，有效治理了该缺陷。但随运行时间增长、负荷增加，不排除可 能还会出现泄漏。 1.2 中压主汽门蝶阀与门柄连接处断裂 1.2 中压主汽门蝶阀与门柄连接处断裂 中压主汽门蝶阀与门柄连接处断裂，主要原因是门柄设计、加工不合理，R 角太小， 在关闭阀门的冲击力作用下，应力集中所致。 1.3 主机外油档径向间隙过大 1.3 主机外油档径向间隙过大 主机外油档径向间隙过大，导致＃2～＃6 外油档有甩油现象。哈汽外油档设计直径间 隙＃2～＃5 为 1.0 ㎜，＃6 为 1.8 ㎜，电厂将外油档径向间隙调整为 0.5 ㎜时，漏油 消除，说明设计径向间隙过大。 2、三个电厂的个性问题 2、三个电厂的个性问题 根据三个电厂反映的汽机本体设备问题，共总结出个性问题 8 项，其中设备制造质量 问题 7 项，厂家产品设计问题 1 项。 ? 制造质量问题 2.1 太仓＃3 机 2 号低压缸 6 瓦振动超标 制造质量问题 2.1 太仓＃3 机 2 号低压缸 6 瓦振动超标 太仓＃3 机 2 号低压缸 6 瓦振动超标， 最大达 0.13 ㎜。 主要原因是 2 号低压转子与发 电机对轮间的垫片平行度超差（瓢偏） ，导致两个对轮同心度超标。电厂更换垫片， 将垫片平行度改为 0.025 ㎜,同心度调整为 0.015 ㎜后，振动消除。哈汽厂对垫片平 行度设计允许正负 0.05
