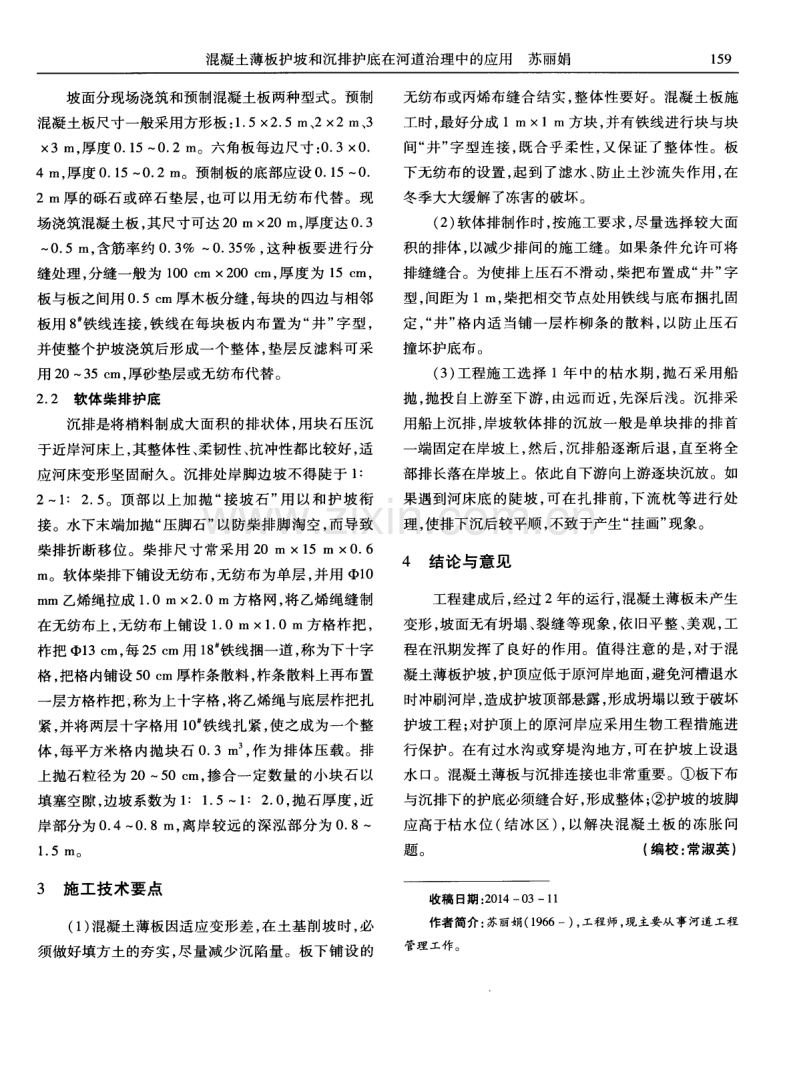

混凝土薄板护坡和沉排护底在河道治理中的应用苏丽娟 1 5 9 坡面分现场浇筑和预制混凝土板两种型式。预制 混凝土板尺寸一般采用方形板 ： 1 ． 5 X2 ． 5 m、 2 X 2 m、 3 X 3 m， 厚度 0 ． 1 5— 0 ． 2 m。六角板每边尺寸 ： O ． 3 X 0 ． 4 m， 厚度 0 ． 1 5— 0 ． 2 m。预制板的底部应设 0 ． 1 5～ 0 ． 2 m厚的砾石或碎石垫层 ， 也可 以用无纺布代替。现 场浇筑混凝土板 ， 其尺寸可达 2 0 m X 2 0 m， 厚度达 0 ． 3 — 0 ． 5 m， 含筋率约 0 ． 3 ％ ～0 ． 3 5 ％ ， 这种板要进行分 缝处理 ， 分缝一般 为 1 0 0 e m x 2 0 0 c m， 厚度 为 1 5 e m， 板与板之间用 0 ． 5 c m厚木板分缝 ， 每块的四边与相邻 板用 8 铁线连接 ， 铁线在每块板 内布置为“ 井 ” 字 型， 并使整个护坡浇筑后形成一个整体 ， 垫层反滤料可采 用 2 0～3 5 c m， 厚砂垫层或无纺布代替。 2 ． 2 软体柴排护底 沉排是将梢料制成大面积 的排状体 ， 用块石压沉 于近岸河床上 ， 其整体性 、 柔韧性 、 抗冲性都 比较好 ， 适 应河床变形坚固耐久 。沉排处岸脚边坡不得陡于 1 - 2～1 ：2 ． 5 。顶部 以上 加抛 “ 接坡 石” 用 以和护坡衔 接。水下末端加抛“ 压脚石 ” 以防柴排脚淘空 ， 而导致 柴排折 断移位 。柴排尺寸常采用 2 0 m x 1 5 m X 0 ． 6 m。软体柴排下铺设无纺布 ， 无纺布为单层 ， 并用 中1 0 mm乙烯绳拉成 1 ． 0 m X2 ． 0 m方格网， 将乙烯绳缝制 在无纺布上 ， 无纺布上铺设 1 ． 0 m1 ． 0 m方格柞把 ， 柞把 l 3 c m， 每 2 5 c m用 1 8 铁线捆一道 ， 称 为下十字 格 ， 把格内铺设 5 0 c m厚柞条散料 ， 柞条散料上再布置 一 层方格柞把 ， 称为上十字格 ， 将乙烯绳与底层柞把扎 紧， 并将两层十字格用 l 0 铁线扎紧， 使之成为一个整 体 ， 每平方米格 内抛块石 0 ． 3 m。 ， 作为排体压 载。排 上抛石粒径为 2 0～5 0 c m， 掺合一定数量 的小块石 以 填塞空隙， 边坡系数为 1 ：1 ． 5～1 ：2 ． 0 ， 抛石厚度 ， 近 岸部分为 0 ． 4～0 ． 8 m， 离岸较远 的深泓部分为 0 ． 8— 1 ． 5 m 3 施工技术要点 ( 1 ) 混凝土薄板 因适应变形差 ， 在土基削坡时 ， 必 须做好填方土的夯实 ， 尽量减少沉陷量。板下铺设 的 无纺布或丙烯布缝合结实 ， 整体性要好 。混凝 土板施 工时 ， 最好分成 1 m X 1 m方块 ， 并有铁线进行块与块 问“ 井” 字型连接 ， 既合乎柔性 ， 又保 证 了整体性。板 下无纺布的设置 ， 起到 了滤水 、 防止土沙流失作用 ， 在 冬季大大缓解了冻害的破坏。 ( 2 ) 软体排制作时 ， 按施工要求 ， 尽量选择较大面 积的排体 ， 以减少排 间的施工缝。如果条件允许可将 排缝缝合。为使排上压石不滑动， 柴把布置成 “ 井” 字 型 ， 间距为 1 m， 柴把相交节点处用铁线与底布捆扎 固 定 ， “ 井” 格 内适 当铺一层柞柳条的散料 ， 以防止压石 撞坏护底布 。 ( 3 ) 工程施工选择 1年 中的枯水期 ， 抛石采用船 抛 ， 抛投 自上游至下游 ， 由远而近， 先深后浅。沉排采 用船上沉排 ， 岸坡软体排的沉放一般是单块排 的排首 一 端 固定在岸坡上 ， 然后 ， 沉排船逐渐后退 ， 直至将全 部排长落在岸坡上。依此 自下游向上游逐块沉放。如 果遇到河床底 的陡坡 ， 可在扎排 前 ， 下流枕等进 行处 理 ， 使排下沉后较平顺 ， 不致于产生“ 挂画” 现象。 4结论与意见 工程建成后 ， 经过 2年的运行 ， 混凝土薄板未产生 变形 ， 坡面无有坍塌 、 裂缝 等现象 ， 依 旧平整 、 美观 ， 工 程在汛期发挥了 良好 的作用。值得注意的是 ， 对于混 凝土薄板护坡 ， 护顶应低于原河岸地面 ， 避免河槽退水 时冲刷河岸 ， 造成护坡顶部悬露 ， 形成坍塌以致于破坏 护坡工程 ； 对护顶上 的原河岸应采用生物工程措施进 行保护。在有过水沟或穿 堤沟地方 ， 可在护坡上设退 水 口。混凝土薄板与沉排连接也非常重要。①板下布 与沉排下的护底必须缝合好， 形成整体； ②护坡的坡脚 应高于枯水位 ( 结冰 区) ， 以解决 混凝土板 的冻胀 问 题 。 ( 编校： 常淑英 ) 收稿 日期 ： 2 0 1 4— 0 3—1 1 作者简介： 苏丽娟( 1 9 6 6一) ， 工程师， 现主要从事河道工程 管理工作 。
