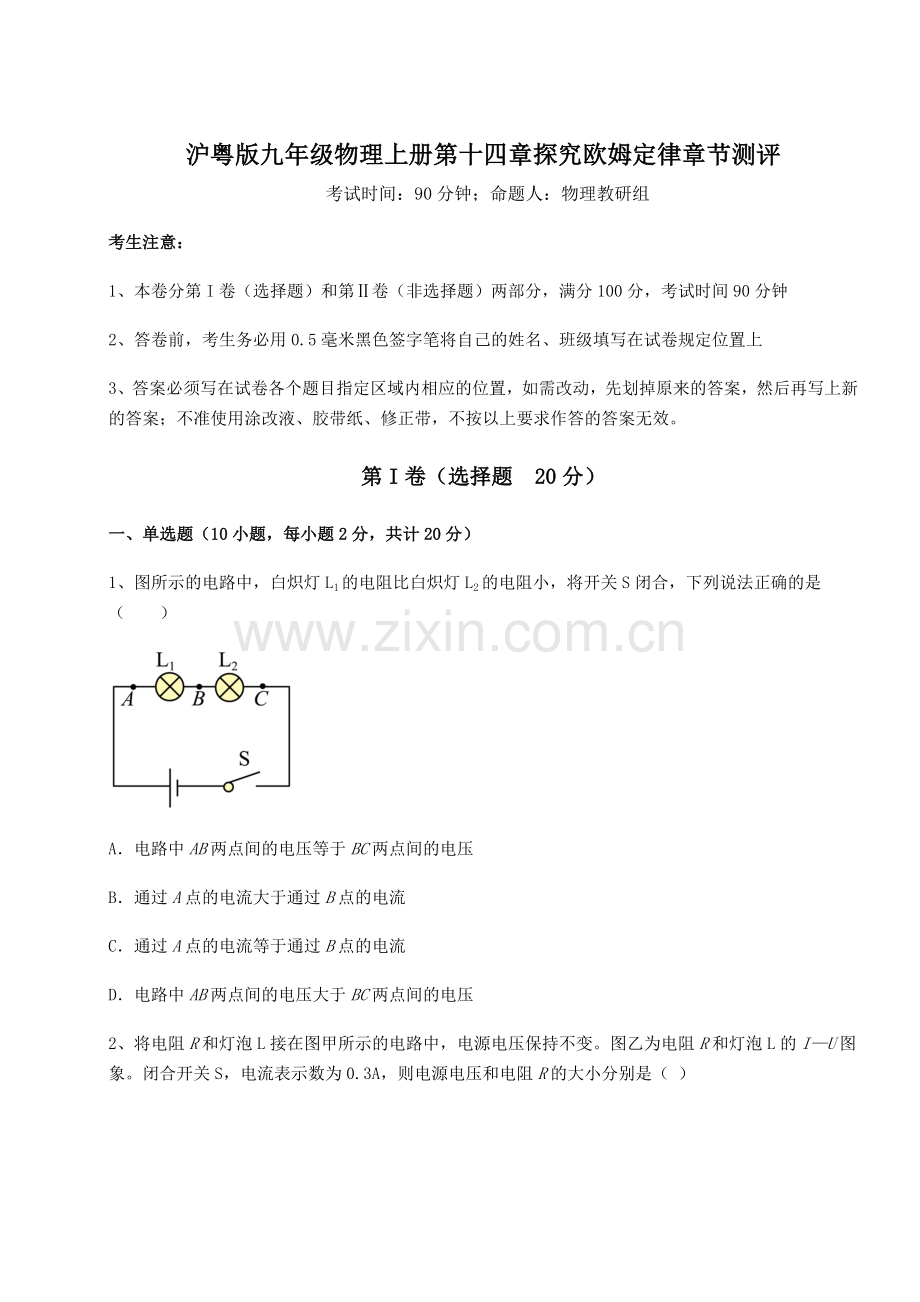

沪粤版九年级物理上册第十四章探究欧姆定律章节测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）

A．电路中AB两点间的电压等于BC两点间的电压
B．通过A点的电流大于通过B点的电流
C．通过A点的电流等于通过B点的电流
D．电路中AB两点间的电压大于BC两点间的电压
2、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）

A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
3、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A． B．
C． D．
4、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
5、由欧姆定律I=变形可得R=，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
6、石墨烯被认为是一种未来革命性的材料。用石墨烯制成的湿敏电阻的阻值（Rx）随相对湿度（RH）变化曲线如图所示。为了能从外部检测植物含水量的变化，科学家用条状石墨烯制成的湿敏电阻附着在植物的叶片上，并将湿敏电阻接入电路中，要求植物含水量增加时，电表示数变大。如图中的电路图符合要求的是（R0为定值电阻，电源电压恒定）（　　）

A． B．
C． D．
7、如图，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（   ）

A．滑动变阻器接入电路电阻变大，电压表V示数变大
B．电流表A1示数变小，电流表A示数变大，电压表V示数不变
C．电流表A与A1示数之差变小，电压表V与A示数之比变大
D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小
8、一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（　　）
A．将导体拉长 B．将导体对折
C．增大导体两端的电压 D．减小通过导体的电流
9、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（　　）

A．U变大，I变小 B．U变小，I变小
C．U变小，I变大 D．U变大，I变大
10、图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（　　）

A．m＝ B．m＞ C．m＜ D．m＝n
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、某定值电阻R与灯泡L的I﹣U图象如图所示，可知该定值电阻R的阻值是______Ω；将它们串联在电压为9V的电源两端时，电路中的电流是______A。

2、如图所示电路中，R0=20Ω，滑动变阻器规格“40Ω   1A”。滑片P在最左端时，电流表示数为0.3A，则电源电压为_____V。将滑片P移至最右端时，电流表A的示数为_____A，电压表V示数为_____V。

3、如图所示， R1=10Ω ，电源电压不变。只闭合 S1，电流表示数为 0.3A；S1、S2均闭合，电流表示数为 0.5A，此时通过 R1 的电流为_________A ，R2的阻值为___________Ω 。

4、小英按如图所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为______A，电阻Rx的阻值为______W。

5、如图所示，电源电压U=3V保持不变，滑动变阻器R2的规格为“20Ω 1.5A”。当开关S闭合滑动变阻器滑片P位于A端时，电流表A的示数为0.3A，则定值电阻R1=______Ω。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表V的示数变化范围是______V。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压恒定，R2的阻值为10Ω，R3的阻值为100Ω，R1的阻值小于40Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A；当S、S1、S2都闭合时，电流表的示数变化了0.4A，求：
（1）当S、S1、S2都闭合时，电流表的示数为多少？
（2）电源电压和R1的阻值。

2、如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为5Ω。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A。求：
（1）电源电压；
（2）R1的阻值。

3、如图所示的电路，实验时，已知R1为20Ω，在闭合S的情况下，断开S1时电流表的读数是1.5A，闭合S1时电流表读数是2.1A，整个实验过程中电池的电压不变，求：
（1）电源电压为多大？
（2）通过R2的电流是多少？
（3）被测电阻R2的阻值。

4、如图所示的电路中，电阻的阻值为，电阻的阻值为，闭合开关S，电流表A1的示数为。求：
（1）电源电压；
（2）电流表A的示数。

5、如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V，定值电阻R=20Ω，滑动变阻器最大阻值为80Ω，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为6V。求：
（1）滑片P在中点时，通过电阻R的电流是多少？
（2）电源电压是多少？
（3）为保证电表安全，滑动变阻器接入电路中阻值的取值范围。

四、实验探究（2小题，每小题10分，共计20分）
1、瑶瑶和小莉同学在做“探究电流与电压、电阻的关系“实验时，准备以下器材：电源电压为6V且保持不变，电流表（0~0.6A）、电压表（0~3V）、滑动变阻器R1（20Ω   1A）、滑动变阻器R2（30Ω   1A），五个定值电阻（5Ω，10Ω、15Ω、20Ω、30Ω）、开关、导线若干。根据如图的电路图进行实验。
（1）小莉想要探究电流与电压的关系，她按图甲所示的电路图连接实物图，请你帮她把图乙的实物图连接完整（要求滑片右移时，电流表示数减小）；______

（2）电路正确连接后，小莉闭合开关，发现电流表有示数，电压表无示数，则电路故障可能是_______；
A．电阻R短路             B．电阻R断路             C．变阻器短路             D．变阻器断路
（3）探究电流与电压的关系时，小莉通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压如下表所示：
实验次数
1
2
3
4
5

电压U/V
1
1.5
2
2.5
3

电流I/A
0.2
0.3
0.4
0.5
0.6

分析可得到的结论是：当电阻一定时，通过导体的电流与导体两端的电压成______比；且通过计算可知，小莉选择的滑动变阻器是_______（选填“R1”或“R2”）；
（4）接着小莉又探究电流与电阻的关系，电源电压仍然为6V，她选择的滑动变阻器是（30Ω 1A），她只更换定值电阻，其余连接均不变。其实验步骤如下：
①在电路中接入阻值为5Ω的定值电阻，移动滑动变阻器的滑片，使得电压表示数为U0=2V，记录电流表示数；
②断开开关，用10Ω的定值电阻替换5Ω的定值电阻再闭合开关，她应该将滑动变阻器的阻值_______（选填“调大”或“调小”）直到电压表示数为U0，再记录电流表示数；再用15Ω的定值电阻替换10Ω的定值电阻，同样调节滑动变阻器使电压表示数为U0；
③断开开关，用20Ω的定值电阻替换15Ω的定值电阻再闭合开关，她调节滑动变阻器的阻值，发现电压表示数始终不能调为U0。为完成全部五次探究，电源电压的范围应是_______V_______V；
（5）同组的瑶瑶用如图丙所示实验电路又做了一个实验。电源电压未知且不变，R3为定值电阻，调节滑动变阻器R2滑片，得出几组数据整理后如下表。发现：可以将电压表改成一个能直接读出电阻的电表，他在5.0V处应该读出的电阻值为_______Ω。
次数
1
2
3
4
5
电压U/V
1.0
2.0
3.0
4.0
5.0
电阻R/Ω
1.0
2.5
5.0
10.0

2、用伏安法测电阻的实验中，实验电路图如下所示，电源电压保持不变：

（1）该实验的原理是_____．
（2）闭合开关S前，滑动变阻器滑片P应置于______（填“A”或“B”）端．
（3）小华按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图乙所示，则被测电阻＝_____．

-参考答案-
一、单选题
1、C
【详解】
AD．由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得
，
因为，所以，故AD错误；
BC．由串联电路电流的规律可知，串联电路中电流处处相等，故B错误， C正确。
故选C。
2、C
【详解】
观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据，则定值电阻R的阻值

图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流

由图象乙可知，当电路电流是0.3A时，此时灯泡L分压

此时电阻R分压

根据串联电路电压规律可得

故ABD不符合题意，C符合题意。
故选C。
3、B
【详解】
A．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；
B．而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；
C．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；
D．滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。
故选B。
4、A
【详解】
A．接一上一下时，滑片P向左滑动，连入的电阻变小，故A符合题意；
B．同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故B不符合题意；
C．同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故C不符合题意；
D．接一上一下时，滑片P向左滑动，连入的电阻变大，故D不符合题意。
故选A。
5、C
【详解】
导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
6、B
【详解】
由图可知，随着相对湿度的增大，Rx的阻值变小。
A．由电路图可知，R0与Rx并联，电流表测通过R0的电流，由于并联电路各支路互不影响，所以Rx阻值变化时，电流表的示数不变，故A不符合要求；
B．由电路图可知，R0与Rx串联，电压表测R0两端的电压，植物含水量增大时，Rx的阻值变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据 U=IR可知，R0两端的电压变大，即电压表的示数变大，故B符合要求；
C．由电路图可知，R0与Rx串联，电压表测Rx两端的电压，植物含水量增大时Rx变小可知，电路的总电阻变小，由欧姆定律可知，电路中的电流变大， R0两端的电压也变大，根据串联电路的电压特点可知，Rx两端的电压会变小即电压表的示数变小，故C不符合要求 ；
D．由电路图可知，R0与Rx串联，电压表测电源两端的电压，根据电源电压不变可知，植物含水量增大时，电压表的示数不变，故D不符合要求。
故选B。
7、D
【详解】
闭合开关S，两电阻并联，电压表测量电源电压，电流表A测量干路电流，电流表A1测量变阻器支路电流，滑动变阻器滑片向右滑动过程中接入电阻值变大：
A．滑动变阻器接入电路电阻变大，电压表V示数保持电源电压不变，故A错误；
B．滑动变阻器接入电路电阻变大，其所在支部电流变小，电路总电流也变小，即电流表A1示数变小，电流表A示数变小，电压表V示数不变，故B错误；
C．电流表A与A1示数之差为定值电阻支路电流，保持不变，电压表V与A示数之比为电路总电阻，将变大，故C错误；
D．电压表V与电流表A1示数之比为变阻器接入阻值，将变大；电压表示数不变、电路总电流变小，则电压表V与电流表A示数的乘积变小，故D正确。
故选D。
8、A
【详解】
导体的电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积有关，与导体两端的电压和通过的电流无关。将导体拉长，导体长度变长，横截面积变小，导体电阻变大；将导体对折，导体长度变短，横截面积变大，导体电阻变小。
故选A。
9、C
【详解】
二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。
故选C。
10、B
【详解】
根据串联分压，电压之比为

如图甲，R是定值电阻，故

如图丙，电流之比为

则此时的热敏电阻为

由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故

故

故

故ACD错误，B正确。
故选B。
二、填空题
1、     10     0.6
【详解】
[1]根据图像，当R两端电压为时，，则R的阻值为

[2]根据串联电路电流的特点，R与L的电流相同时，它们两端电压之和为9V，根据图像，只有当电流为时，，，总电压为

故电路中的电流是0.6A。
2、     6     0.1     4
【详解】
[1]滑片P在最左端时，滑动变阻器接入的阻值为0，电路为R0的简单电路，则电源电压为

[2]将滑片P移至最右端时，滑动变阻器接入的阻值为40Ω，则电路中电流为

[3]电压表测R两端电压，所以电压表示数为

3、     0.3     15
【详解】
[1]由电路图可知，只闭合S1时，电路为R1的简单电路，电流表测电路中的电流，由知道，电源的电压
U=I1R1=0.3A×10Ω=3V
S1、S2均闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，且电源电压不变，所以，此时通过R1的电流仍为0.3A不变。
[2]由于并联电路中干路电流等于各支路电流之和，所以，通过R2的电流
I2=I-I1=0.5A-0.3A=0.2A
因并联电路中各支路两端的电压相等，所以，R2的阻值

4、     2     0.5     4
【详解】
[1]电压表接小量程，分度值0.1V，电压表读数为2V。
[2]电流表接小量程，分度值0.02A，电流表读数为0.5A。
[3]电阻RX的阻值为

5、     10     3~1
【详解】
[1]当开关S闭合滑动变阻器滑片P位于A端时，只有定值电阻接入电路，此时定值电阻的阻值为

[2]当开关S闭合时，滑动变阻器滑片P从A端时，电压表测量电源电压为3V，当滑动变阻器滑片P从A端移至B端的过程中，滑动变阻器全部接入，此时电路中的电流为

则此时电压表的示数为

则滑动变阻器滑片P从A端移至B端的过程中，电压表的范围为3~1V。
三、计算题
1、（1）0.9A；（2）15V，20Ω
【详解】
解：（1）当S、S1、S2都闭合时，R2被短路，此时R1和R3并联接入电路中，电流表测干路中的电流，此时的总电阻要小于R1，当S闭合，S1、S2断开时，R1和R2串联接入电路中，此时的总电阻要大于R1，所以，R1和R3并联的总电阻小于R1和R2串联的总电阻，由欧姆定律可知，当S、S1、S2都闭合时，干路中的电流变大，并联后干路中的电流为
I′=0.4A+0.5A=0.9A
（2）当S闭合，S1、S2断开时，R1和R2串联接入电路中，电源电压
U=I(R1+R2)=0.5A×(R1+10Ω)①
当S、S1、S2都闭合时，R1和R3并联接入电路中，电源电压
②
由①和②得到
R1=20Ω或R1=50Ω
因为R1的阻值小于40Ω，所以R1=20Ω；电源电压
U=I(R1+R2)=0.5A×(20Ω+10Ω)=15V
答：（1）当S、S1、S2都闭合时，电流表的示数为0.9A；
（2）电源电压是15V和R1的阻值是20Ω。
2、（1）3V；（2）10Ω
【详解】
解：（1）两电阻并联，电流表A2测量电阻R2的电流，电流表A1测量干路电流，根据并联电路电源电压等于各用电器两端的电压，故电源电压为

（2）R1的电流为

R1的阻值

答：（1）电源电压为3V；
（2）R1的阻值为10Ω。
3、（1）30V；（2）0.6A；（3）50Ω
【详解】
解：（1）开关S闭合，S1断开时，该电路为只有R1的简单电路，电流表测电路中的电流，已知此时电流表的示数为1.5A，即电路中的电流为I1＝1.5A，已知R1＝20Ω，由欧姆定律可知R1两端的电压为
U1＝I1R1＝1.5A×20Ω＝30V
即电源电压为
U＝U1＝30V
（2）闭合开关S和S1时，该电路为R1和R2的并联电路，则U2=U=30V，电流表测干路的电流；此时电流表示数为2.1A，即干路的电流为I＝2.1A，由并联电路的电流特点可知通过R2的电流为
I2＝I﹣I1＝2.1A﹣1.5A＝0.6A
（3）由欧姆定律可知电阻R2的阻值为

答：（1）电源电压为30V；
（2）通过R2的电流是0.6A；
（3）被测电阻R2的阻值为50Ω。
4、（1）6V；（2）0.3A
【详解】
（1）由图知道，R1与R2并联，电流A1测R1电流I1=0.6A，电流表A测干路电流I，并联电路中总电压与各支路电压相等
U=U2=U1=I1R1=0.2A×30Ω=6V
（2）电流A的表示数即干路上的电流

答：（1）电源电压为6V；
（2）电流表A的示数为0.3A。
5、（1）0.3A；（2）18V；（3）10~80Ω
【详解】
解：（1）定值电阻与变阻器串联，电压表测定值电阻的电压，电流表测电路的电流。滑片P在中点时，电压表示数为6V，根据欧姆定律，通过电阻R的电流

（2）P移至滑动变阻器的中点时，滑动变阻器连入电路的电阻为
R滑中=0.5×80Ω=40Ω
由欧姆定律，变阻器的电压为
U滑中=IR滑中=0.3A×40Ω=12V
根据串联电路电压的规律，电源电压为
U源=U+ U滑中=6V +12V=18V
（3）电流表使用的量程为0~0.6A，故电路最大电流为0.6A，此时变阻器连入电路的电阻最小，根据串联电阻的规律及欧姆定律，变阻器连入电路的最小电阻为

根据欧姆定律，此时电压表示数为

电压表使用的量程为0~15V，若故定值电阻的电压为15V，根据欧姆定律，电路的电流为

即定值电阻的电压不可能为15V，综上，变阻器连入电路的最小电阻为10Ω；滑动变阻器连入电路的电阻越大，电路的电阻越大，电路的电流越小，根据欧姆定律的变形公式U=IR，电压表示数越小，故滑动变阻器的最大电阻（80Ω）可连入电路中，即为保证电表安全，滑动变阻器接入电路中阻值的取值范围为10~80Ω。
答：（1）滑片P在中点时，通过电阻R的电流是0.3A；
（2）电源电压是18V；
（3）为保证电表安全，滑动变阻器接入电路中阻值的取值范围为10~80Ω。
四、实验探究
1、          A     正     R2     调大     2     4     25
【详解】
（1）[1]由图甲得，电阻R与滑动变阻器串联，滑动变阻器的滑片P向左移动，接入电路中的电阻变小，电压表测量电阻R的电压，电流表测量电路的电流，实物图如图所示：

（2）[2]电路正确连接后，小莉闭合开关，发现电流表有示数，说明电路是接通的，电路中有电流，电压表无示数，则电路故障可能是与电压表并联的电阻R短路，故A符合题意，BCD不符合题意。
故选A。
（3）[3]由表格中数据得，当电阻一定时，电压与电流的比值一定，说明当电阻一定时，通过导体的电流与导体两端的电压成正比。
[4]当电阻的电压为1V，电路电流为0.2A时，滑动变阻器接入电路中的电阻最大，此时滑动变阻器的电压为

由欧姆定律得，滑动变阻器接入电路中的最大电阻为

所以要选择滑动变阻器R2。
（4）[5]由串联电路分压特点得，电阻越大，分到的电压越多，所以断开开关，用10Ω的定值电阻替换5Ω的定值电阻再闭合开关，定值电阻的阻值变大，分到的电压越多，她应该将滑动变阻器的阻值调大，使滑动变阻器分到的电压变大，来减小定值电阻的电压，直到电压表示数为U0。
[6][7]依题意得，定值电阻的电压为2V，当定值电阻为5Ω时，滑动变阻器接入电路中的电阻为0Ω时，电源电压最小，为2V；当定值电阻为30Ω，滑动变阻器接入电路中的电阻最大为30Ω时，电源电压最大为

[8]由图得，电阻R3与滑动变阻器R2串联。由实验1得，电路电流为

电源电压

由实验2得，电路电流为

电源电压

所以

解得
，
当电压表的示数为5.0V时，R3的电压为

电路中的电流为

由欧姆定律得，滑动变阻器接入电路中的电阻为

2、          B
【详解】
(1)[1]要测量电阻的阻值，需要先测量出电阻两端的电压和流过电阻的电流，然后用欧姆定律计算出电阻的阻值，因此伏安法测电阻的实验原理是；
(2)[2]闭合开关S前，滑动变阻器的滑片应该移到阻值最大处，即滑片P应置于B端；
(3)[3]由图乙知，电压表的量程为0～3V，分度值为0.1V，示数为2.4V；电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；则：
