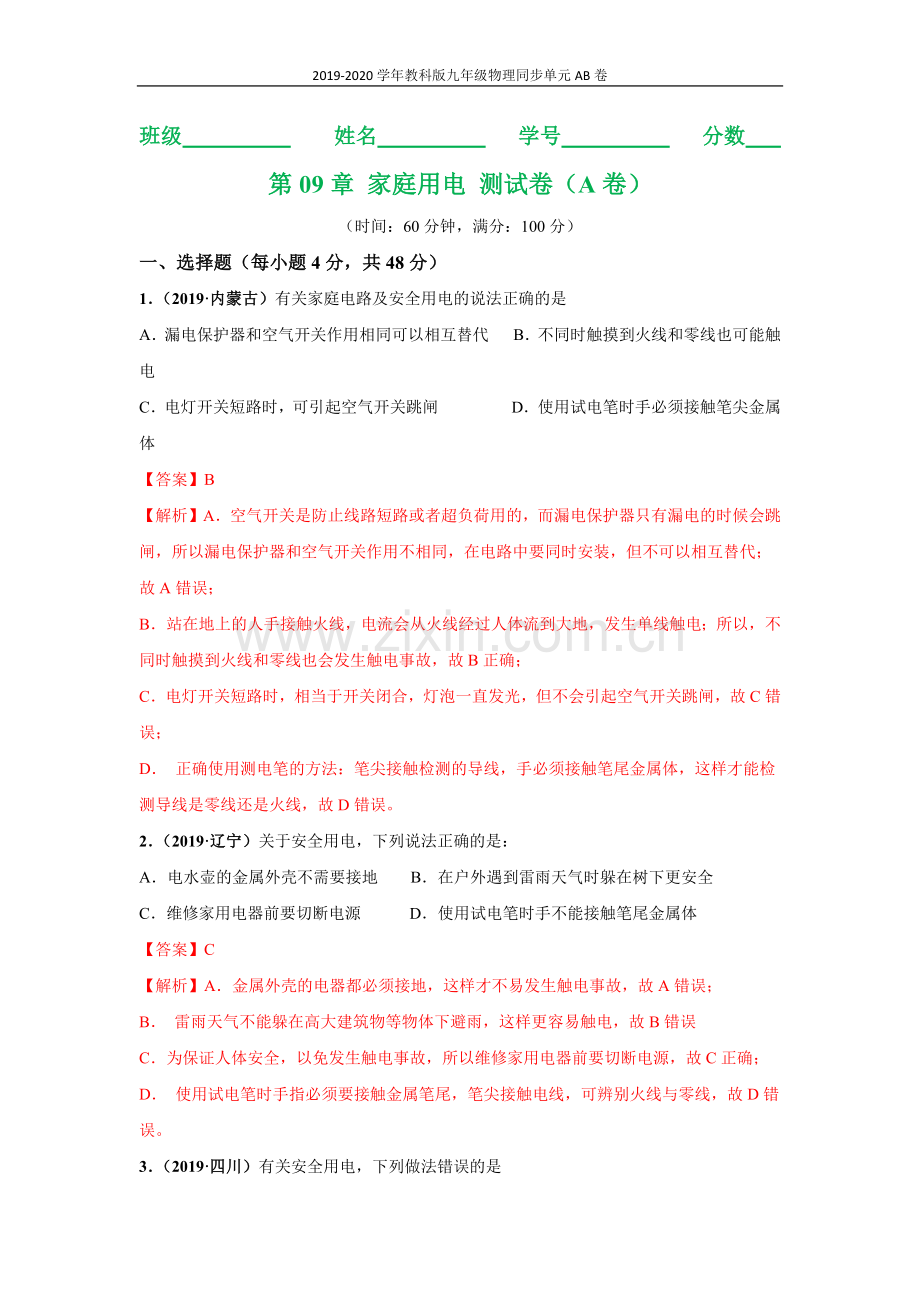

2019-2020学年教科版九年级物理同步单元AB卷
班级 姓名 学号 分数
第09章 家庭用电 测试卷（A卷）
（时间：60分钟，满分：100分）
一、选择题（每小题4分，共48分）
1．（2019·内蒙古）有关家庭电路及安全用电的说法正确的是
A．漏电保护器和空气开关作用相同可以相互替代 B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸 D．使用试电笔时手必须接触笔尖金属体
【答案】B
【解析】A．空气开关是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和空气开关作用不相同，在电路中要同时安装，但不可以相互替代；故A错误；
B．站在地上的人手接触火线，电流会从火线经过人体流到大地，发生单线触电；所以，不同时触摸到火线和零线也会发生触电事故，故B正确；
C．电灯开关短路时，相当于开关闭合，灯泡一直发光，但不会引起空气开关跳闸，故C错误；
D． 正确使用测电笔的方法：笔尖接触检测的导线，手必须接触笔尾金属体，这样才能检测导线是零线还是火线，故D错误。
2．（2019·辽宁）关于安全用电，下列说法正确的是：
A．电水壶的金属外壳不需要接地 B．在户外遇到雷雨天气时躲在树下更安全
C．维修家用电器前要切断电源 D．使用试电笔时手不能接触笔尾金属体
【答案】C
【解析】A．金属外壳的电器都必须接地，这样才不易发生触电事故，故A错误；
B． 雷雨天气不能躲在高大建筑物等物体下避雨，这样更容易触电，故B错误
C．为保证人体安全，以免发生触电事故，所以维修家用电器前要切断电源，故C正确；
D． 使用试电笔时手指必须要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故D错误。
3．（2019·四川）有关安全用电，下列做法错误的是
A．使用验电笔时手要接触验电笔后端金属部分
B．为了使用方便，可以剪掉三脚插头中保护接地线的插脚
C．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作用
D．高压线发生断线落地时，人不能靠近落地处
【答案】B
【解析】A．使用测电笔时，手要与笔尾金属体接触，这样才能正确辨别零线和火线，故A做法正确；
B．若去掉三脚插头中接地线的插脚，当用电器外壳漏电时，容易发生触电事故，故B做法错误；
C．由漏电保护器在电路中的作用可知，漏电保护器可以对人身触电、导线漏电以及用电器短路等故障起保护作用，故C做法正确；
D．高压线发生断线落地时，当人经过这个区域时，两脚之间存在相当高的电压，同样会发生触电事故，所以人不能靠近落地处，故D做法正确。
4．（2019·江苏）下列家庭用电的做法正确的是
A．导线直接接入插座 B．手拿测电笔金属杆
C．湿手拔插头 D．用电器外壳接地
【答案】D
【解析】A.导线直接接入插座,导线裸露在外面，容易触电，故A错误；
B. 使用测电笔时，手不能接触金属杆，但要接触笔尾金属体，故B错误；
C.生活用水是导体湿手拔插头，容易引发触电，故C错误；
D. 有金属外壳的用电器应使用三孔插座，这样可防止因电器漏电而触电，故D正确。
5．（2018·湖北）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A．插座处短路 B．台灯灯头处短路 C．插座处断路 D．台灯灯头处断路
【答案】B
【解析】如果是断路，则只会影响到台灯，不会影响到其他灯，故C、D错误；如果是插座处短路，则不用等到闭合开关就会导致保险丝烧断室内点灯全部熄灭，所以A错误；灯头处短路符合题中所述情景，闭合开关之后，保险丝被烧断，室内点灯全部熄灭，故选B。
点睛：本题考查家庭电路故障问题。室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯灯座的两个接头短路了。
6．（2017·北京）下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【解析】A．不纯净的水容易导电，用湿手按已接电源的插座上的开关，容易发生触电事故，故A不符合安全用电要求。
B．电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合安全用电要求。
C．湿布是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求。
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容易引发触电事故，故D不符合安全用电要求。
7．（2019·山东）关于安全用电,下列说法正确的是
A．保险丝可以用粗铜丝代替 B．保险丝可以用空气开关代替
C．试电笔中的电阻可以用粗导线代替 D．家用电器的三线插头可以用两线插头代替
【答案】B
【解析】A．保险丝是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用铜丝代替，因铜丝的熔点高，就起不到保护电路的作用，故A不符合题意；
B．保险丝可以用空气开关代替，当电流过大时就会自动切断电路起到保护作用，故B符合题意；
C．试电笔中的电阻的阻值是很大的，主要是为了人的安全，而粗导线的电阻几乎为0，当测火线时就可能触电，故C不符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合题意。
8．（2019·湖北）关于生活用电，下列说法正确的是
A.家用电器或线路着火时，直接泼水灭火
B.只要安装了空气开关，用电器和人身安全就得到了保障
C.用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D.某用电器漏电时，正常工作的漏电保护器会自动切断电路
【答案】D
【解析】A．家用电器或线路失火时，要先切断电源，再实行施救措施，故A错误；
B．家庭电路中虽然安装了空气开关、漏电保护器等装置，但不是绝对安全可靠，仍会出触电事故，故B错误；C．使用测电笔时，手不能接触笔尖金属体，手一定要接触笔尾金属体，故C错误；
D．某用电器漏电时，正常工作的漏电保护器会自动切断电路，故D正确。
9．（2019·辽宁）下列有关家庭电路和安全用电的说法正确的是
A.使用试电笔时，不能接触笔尾金属体
B.用电器的开关发生短路时，会造成空气开关自动断开
C.站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D.冰箱使用三脚插头，是为了防止电流过大引起火灾
【答案】C
【解析】A．使用试电笔时，必须接触笔尾金属体，使带电体、试电笔、人体、大地构成闭合回路，有微弱电流经过试电笔氖管，试电笔才能发光。故A错误。
B．用电器的开关发生短路时，相当于将开关闭合，可以接通用电器，不会造成火线和零线短路，不会导致电路中电流过大，所以不会造成空气开关自动断开。故B错误。
C．站在地面上的人，因碰火线而触电时，电流经过人体导向大地，即流过进户线火线和零线的电流值不等，漏电保护器检测到漏电，会切断电路。故C正确。
D．冰箱使用三脚插头，是为了防止电冰箱漏电而对人体造成伤害。故D错误。
10．（2019·兰州市第七十八中学）关于家庭电路和安全用电，下列说法中正确的是
A．空气开关跳闸，一定是电路发生了短路 B．控制电灯的开关应该接在火线与电灯之间
C．使用测电笔时，必须用手直接接触金属笔尖 D．一般对人体而言，只要电压不高于220V就是安全的
【答案】B
【解析】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大。故A错误；
B．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B正确；
C．使用测电笔时，手要与笔尾金属体接触，不能用手直接接触金属笔尖。故C错误；
D．一般对人体而言，只要电压不高于36V就是安全的，故D错误。
11．（2019·四川）下列符合安全用电要求的是
A．只要低于36V的电压,人体都可接触 B．三脚插头较长的那只脚无用,可以去掉
C．用湿布擦台灯前将其插头从插座中拔出 D．发现有人触电时,可直接用手去拉触电者
【答案】C
【解析】A．人体的安全电压为不高于36V，根据安全用电的原则，低压电源也尽量不要接触；
B．三脚插头较长的那只脚为接地线，可防止电器金属外壳带电造成危害，不能去掉；
C．切断电源再用湿布擦台灯，可防止触电；
D．发现有人触电时，应先切断电源再进行救治。
12．（2019·山东）关于家庭电路和安全用电，下列说法正确的是
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
【答案】C
【解析】A．家庭电路中，为安全起见，灯泡的开关一定接在灯泡和火线之间，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。故B错误；
C．电冰箱必须使用三孔插座来使外壳接地，以防发生触电，故C正确；
D．家庭电路漏电保护器跳闸，可能是发生的短路，也可能是有漏电的位置，还可能是总功率过大，故D错误。
二、填空题（共40分）
13．（2019·四川）用试电笔可辨别火线和零线，使氖管发光的是_____。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____。
【答案】火线 ab之间断路
【解析】试电笔可以区分火线和零线，可以使氖管发光的是火线；用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，这说明b点到零线之间的导线出现断路，由此可以判断出是a、b之间某处断路。
14．（2017·江苏）如图所示，按照家庭电路安全用电的要求，电线接头B应接在_____线上，三线插座的插孔_____应与地线相连。
【答案】火 a
【解析】从安全的角度分析，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全，故B接火线，A接零线。三孔插座的上孔接地线，左孔接零线，右孔接火线，所以此图中a接地线。
15．（2018·上海）一节新干电池的电压为_____伏，家庭测量消耗电能的仪表是_____，远距离输送电一般是采用_____方式（填高压或低压）。
【答案】1.5电能表高压
【解析】一节新干电池的电压是1.5V；家庭测量消耗电能的仪表是电能表；远距离输送电一般是采用高压方式。
16．（2018·青海）“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必须把用电器的开关装在_______线上；当发现家用电器或电线失火时，必须先_______电源，然后再救火。
【答案】火 切断
【解析】开关控制用电器时，应接在用电器和火线之间，开关能控制用电器，而且断开开关能切断火线，使用电器更安全；当发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生。
17．（2018·湖南）我国家庭电路的电压是_______V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”、“后面”、“前后都可以”）
【答案】 220 后面
【解析】我国家庭电路的电压是220V；
现在新建居民楼电路中的保险装置一般采用空气开关，在家庭电路的进户布局中，电能表测家庭电路所消耗的电能，总开关一定要安装在电能表之后。因此空气开关安装在电能表的后面；
18．（2018·江苏）测电笔可以测试导线是火线还是零线。如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______。
【答案】甲 火线
【解析】[1]测电笔可以测试导线是火线还是零线。持笔正确的方式是手应接触笔尾金属体，故甲是正确的；
[2]将笔尖与导线接触，若氖管发光，此导线为火线；
19．（2019·贵州）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是_____V；在家庭电路中，为了防止触电，必须把用电器的开关连接在_____线上；当发现家用电器或电线失火时，必须先_____电源，然后再救火。
【答案】220 火 断开
【解析】第一空．我国家庭电路中使用的是交流电，电压是220V；
第二空．用电器的开关要连接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故；
第三空．家用电器或电线失火时，如果用水救火，因水是导体，则会发生触电事故，必须断开电源，然后再救火。
20．（2019·四川）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
【答案】火 断路 不能
【解析】开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
21．（2019·河北）家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是________________________（只填写一种即可）。
【答案】火线 短路（或用电器的总功率过大）
【解析】在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。家庭电路中短路或用电器总功率过大是造成电流过大的原因。
22．（2018·四川）如图所示是用来测量电能的仪表，这只电表此时的读数是_____kW·h，当电路中只有一个电饭煲接入电路，正常工作12 min，发现此电能表的转盘转过了500转，则这个电饭煲的额定功率是_____W。
【答案】231.6 1000
【解析】从表盘上可以看出此时的读数为231.6kW⋅h，
电表的转盘在0.5h内消耗的电能W＝kW⋅h×500＝0.5kW⋅h，
该取暖器的电功率P＝＝1kW＝1000W.
三、作图题（本题包含4道题，共12分）
23．（2019·黑龙江）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【答案】
【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套，如图所示：
24．（2019·江苏）图中，请将灯泡按照安全用电的要求接入家庭电路；
【答案】
【解析】家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间，如下图所示：
25．（2019·四川）要在教室内安装2盏“220V 40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
【答案】
【解析】由于教室内要安装2盏“220V 40W”的照明灯，且开关S控制两盏灯，所以，两灯泡并联，开关应在干路上，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡；两孔插座的接法，左边接零线，右边接火线，如图：
26．（2019·江苏）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
【答案】
【解析】三孔插座接线时应遵循左孔接零线，右孔接火线，上孔接地线的原则；开关应接在火线，同时火线应与灯泡的底端金属触点相连，零线应与灯泡的侧面金属螺纹相连，如图：
