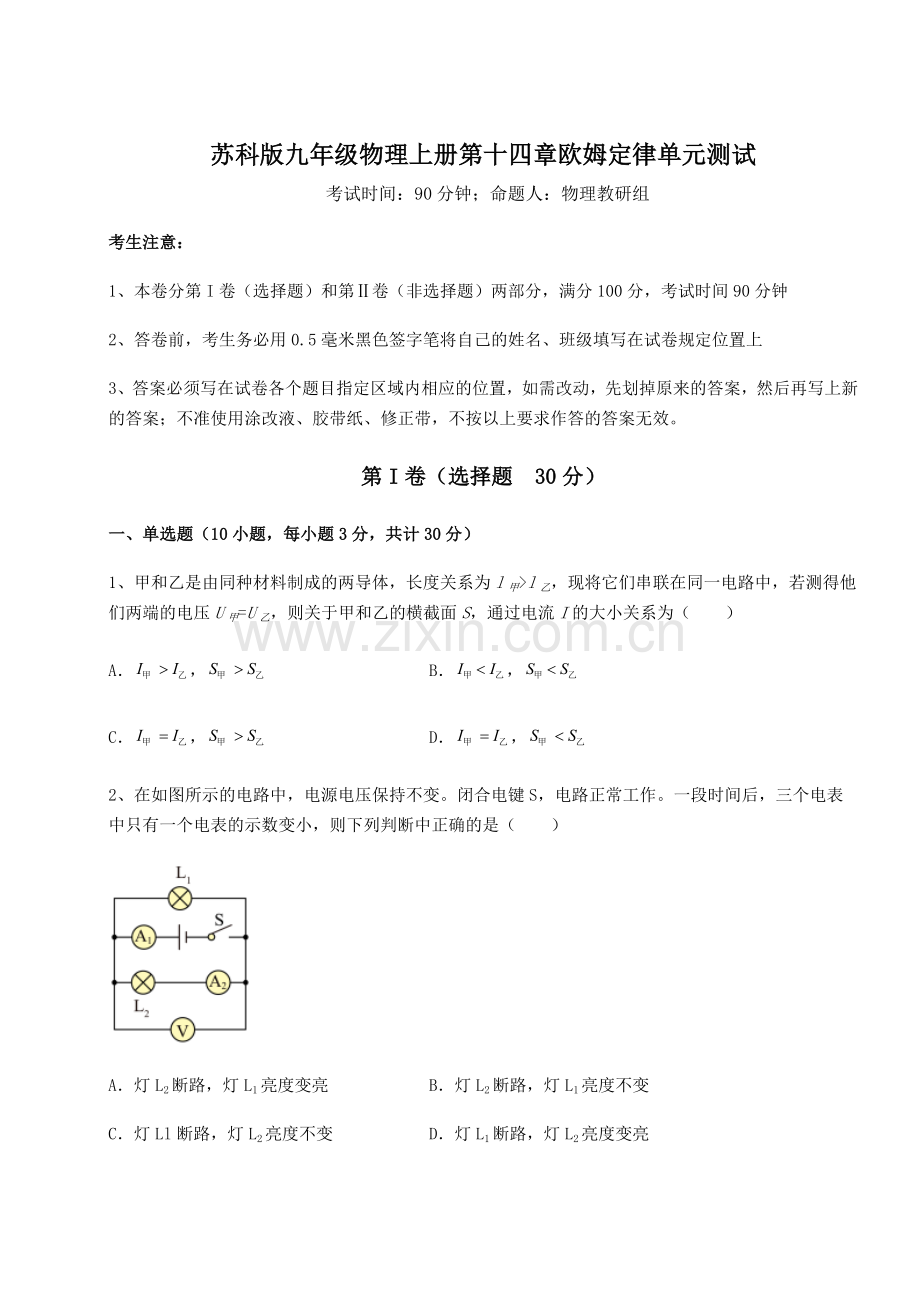

苏科版九年级物理上册第十四章欧姆定律单元测试试题(含答案详解版).docx

苏科版九年级物理上册第十四章欧姆定律单元测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、甲和乙是由同种材料制成的两导体，长度关系为l甲l乙，现将它们串联在同一电路中，若测得他们两端的电压U甲=U乙，则关于甲和乙的横截面S，通过电流I的大小关系为（）A，B，C，D，2、在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L2断路，灯L1亮度变亮B灯L2断路，灯L1亮度不变C灯Ll断路，灯L2亮度不变D灯L1断路，灯L2亮度变亮3、下列对和的理解针对某一导体来说，正确的是（）A导体的电阻与其两端的电压成正比B导体的电阻与其通过的电流成反比C通过导体的电流与其两端的电压成正比D导体两端的电压与其通过的电流成反比4、如图所示的滑动变阻器，通常情况下各部件中属于导体的是（）A金属杆B塑料压线帽C陶瓷芯D电阻丝外的涂层5、图所示是环境温度监控电路原理图，电源电压保持不变，R0为定值电阻，R为热敏电阻（其阻值随温度的升高而减小，电路图符号），闭合开关S，当所测环境温度升高时，下列判断正确的是（）A电流表示数不变B电流表示数变小C电压表示数变大D电压表示数变小6、关于导体的电阻下列说法正确的是 （）A导体的横截面积越大，电阻越大B长度相同的铜导线和铝导线，铝导线的电阻大C导体电阻的大小取决于导体本身D由R可知，导体的电阻与其两端的电压和通过导体的电流有关7、将滑动变阻器与一只小灯泡串联连入电路，若滑动变阻器滑片P向D端移动时，灯泡亮度变暗，则滑动变阻器连入的接线柱应是（）AA和BBB和DCA和CDC和D8、在图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列判断正确的个数有（）（1）电流表A示数变大；（2）电流表A1示数不变；（3）电压表V示数变大；（4）两个电流表示数差值变小；（5）电压表V与电流表A示数的比值变大。A2个B3个C4个D5个9、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）电流表A1接在a点，滑片P向右移动电流表A1接在a点，滑片P向左移动电流表A1接在b点，滑片P向右移动电流表A1接在b点，滑片P向左移动A和B和C和D和10、如图中对验电器和滑动变阻器标记的各部件中，通常情况下，属于绝缘体的是（）A2、8B3、6C4、7D1、5第卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、图所示电阻箱的示数为_。2、在“探究影响电阻大小的因素”实验中，小宁利用如图甲所示的电路进行了实验。实验中使用4根合金丝，其规格、材料如表所示：编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.50.80.40B镍铬合金0.50.80.32C镍铬合金0.50.40.21D镍铬合金1.00.40.08（1）如图甲所示，实验中通过观察_来比较电阻的大小。（2）分别将_、_（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越_。（3）为了让电路更安全，小宁用小灯泡替代电流表，如图乙所示，这样可以防止电路造成 _，若要使灯变得更亮，将合金丝P点应向 _（选填“左”或“右”）移动。现闭合开关无论怎么移动P点，发现灯的亮度变化很不明显，其原因可能是灯的电阻_（选填“远大于”、“远小于”或“相等”）合金丝的电阻。3、滑动变阻器是靠改变电阻线接入电路中的_来改变电阻的大小的，标有“10 2A”和“15 1A”的两只电阻，把它们串联起来，允许通过的最大电流是_；把它们并联起来，两端允许加的最大电压是_。4、如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当夹子B左右移动时，由于_变化，导致铅笔芯接入电路的电阻值发生变化，小灯泡的亮度随之变化。若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_（选填“会”或“不会”）发光。5、如图所示，电阻箱的示数为_。三、计算题（5小题，每小题10分，共计50分）1、如图所示，已知电源电压为6V，电阻R1=20、R2=10。（1）当开关S1、S2均断开时，电压表的示数为4V，求R3的阻值；（2）当开关S1、S2均闭合时，求电压表和电流表的示数。2、如图所示的电路中，电源电压保持不变，R140，R220，当开关S1闭合、S2断开时，电流表示数是0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表示数。3、如图所示电路中，电源电压恒为3V，电阻R1为15，同时闭合开关S1、S2，电流表示数0.3A，求：（1）通过电阻R1的电流；（2）电阻R2的阻值；（3）R1、R2并联后的总电阻为多大？4、小强同学使用“伏安法”测量电阻R1两端的电压是4V，通过它的电流是0.4A。（1）根据信息，算出R1的电阻值；（2）如图，将R1和R2连接在电源两端电压U为9V的电路中。闭合开关S后，电流表A的示数为1.2A。求：电流表A1的示数I1；电阻R2的阻值。5、在公园有一种测量瞬间打击力的游戏机，其原理示意图如图（a）所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻R0=120，压力传感器表面能承受的最大压力为4000N。压力传感器的电阻值随所受压力变化的图像如图（b）所示，若在某次游戏过程中，游人用2000N的力击中装置A，此时电压表的示数为1.5V。设电源电压恒定不变。（1）此时电路中的电流是多少毫安？（2）电源电压是多少？（3）当装置A不受打击力作用时，电压表的示数是多少？-参考答案-一、单选题1、C【解析】【详解】AB甲、乙两导体串联在电路中，根据串联电路中电流处处相等可知，无论两导体的电阻大小是否相等，通过甲乙的电流是相等的，即I甲=I乙故AB不符合题意；CD甲乙两端的电压U甲=U乙通过甲乙的电流是相等的，由可知甲乙导体的电阻相等，导体的材料、长度相同时，横截面积越小时电阻越大；导体的材料、横截面积相同时，长度越小时电阻越小；若S甲S乙，l甲l乙可能R甲=R乙若S甲S乙，l甲l乙则R甲R乙故C符合题意，D不符合题意。故选C。2、C【解析】【详解】AB由电路图可知，电路正常工作时，L1、L2并联，电流表A2测L2支路的电流，A1测干路电流；电压表并联在电源两端，始终测量电源电压，所以电压表的示数始终不变。因为并联电路中各支路独立工作、互不影响，当灯L2断路时，电流表A2无示数，灯L1的电阻不变，L1两端的电压不变，所以通过L1的电流不变,L1的亮度不变，电流表A1测总电流，所以通过所以电流表A1示数变小，两电表示数变小，故AB错误；CD灯Ll断路时，Ll支路电流变为0，灯L2电阻不变，L2两端电压不变，所以通过L2的电流不变，电流表A2的示数不变，L2亮度不变，电流表A1测总电流，所以A1的示数变小，故C正确，D错误。故选C。3、C【解析】【分析】【详解】AB导体的电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与通过导体的电流和导体两端的电压都无关，故AB错误；CD根据欧姆定律可知，当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；因为电压是产生电流的原因，所以不能说导体两端电压与通过导体的电流成正比，故C正确，D错误。故选C。【点睛】4、A【解析】【详解】A滑动变阻器上的金属杆容易导电，属于导体，故A符合题意；BCD塑料压线帽、陶瓷芯、电阻丝外的涂层都不容易导电，属于绝缘体，故BCD不符合题意。故选A。5、C【解析】【详解】由图可知，定值电阻R0和热敏电阻R串联在电路中，电压表测量R0两端的电压，根据欧姆定律，电路电流电压表的示数当所测环境温度升高时，热敏电阻R阻值减小，此时电路电流增大，电压表的示数也增大，故ABD错误，C正确。故选C。6、C【解析】【详解】A导体的电阻与导体的长度、横截面积、材料和温度有关，导体的横截面积越大，电阻不一定越大，故A错误；B长度相同的铜导线和铝导线，横截面积未知，铝导线的电阻不一定大，故B错误；C电阻是导体本身的一种性质，导体电阻的大小取决于导体本身的材料、长度、横截面积和温度，故C正确；D电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，故D错误。故选C。7、C【解析】【详解】AD滑动变阻器在使用时，应让电阻丝接入电路，所以要按照“一上一下”的接线方式，同在上方接线柱或同在下方接线柱，无法改变滑动变阻器接入电路部分的电阻，故AD不符合题意；BC将滑动变阻器与一只小灯泡串联连入电路，要使灯泡亮度变暗，需要把电流调小，所以滑动变阻器滑片P向D端移动时，滑动变阻器的阻值应变大，此时应选择接线柱A和C，故B不符合题意，C符合题意。故选C。8、B【解析】【详解】由电路图知，两个电阻并联在电路中，电压表测电源电压，电流表A测干路电流，A1测R1支路的电流。电源电压保持不变，则电压表的示数不变；而并联电路中，各支路独立工作，所以滑片的移动对R1支路没有影响，那么通过R1支路的电流不变，即电流表A1的示数不变；滑片向右移动时，变阻器接入电路的阻值变大，据欧姆定律知，通过变阻器的电流变小，据并联电路的电流特点知，干路的电流也变小，所以电流表A的示数变小，所以两个电流表示数差值变小。电源电压不变，干路电流变小，那么电压表V与电流表A示数的比值变大。故B正确，ACD错误。故选B。9、D【解析】【详解】由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得即电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是和。故选D。10、A【解析】【详解】验电器中的1是金属球，3是金属杆，4是金属箔片，这些金属，是导体，2橡胶垫，是绝缘体；组成滑动变阻器的金属杆6（滑片导轨）、金属滑片5和电阻丝7，都容易导电，属于导体，8是瓷筒，用陶瓷制成，不容易导电，属于绝缘体；综上可知，A选项符合题意，BCD不符合题意。故选A。二、填空题1、5169【解析】【详解】电阻箱的读数方法指针所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数，所以电阻箱的示数为R=51000+1100+610+91=51692、 电流表示数 B C 大 短路 左 远大于【解析】【详解】（1）1甲图中，电阻丝与电流表串联，电阻越大，电路的电流越小，即电流表示数越小，故实验时甲电路是通过观察电流表的示数大小来比较不同电阻丝电阻的大小。（2）234要探究导体的电阻与导体的横截面积的关系，应控制导体的长度和材料相同，而横截面积不同，根据表中数据可知，需选择B、C两根合金丝进行实验；根据表格中的数据可知，导体的材料、长度相同时，横截面积越小，通过的电流越小，即电阻越大。（3）567为了让电路更安全，小宁用小灯泡替代电流表，由于小灯泡的电阻远大于电流表的电阻，灯泡接入电路中时，能保护电路，防止电路出现短路现象；若要使灯变得更亮，应增大电路中的电流，减小电路的总电阻，将合金丝P点应向左移动；闭合开关无论怎么移动P点，发现灯的亮度变化很不明显，表明电路中的总电阻变化较小，即灯的电阻远大于合金丝的电阻。3、 长度 1A 15V【解析】【详解】1滑动变阻器的原理：移动滑片改变连入电路中电阻丝的长度，改变连入电路的电阻，从而改变电路中的电流。2“10 2A”允许通过的最大电流为2A，“15 1A”允许通过的最大电流为1A，当把它们串联起来，因串联电路电流处处相等，所以最大电流不能超过1A，否则会将“15 1A”电阻烧坏。3由可知，“10 2A”电阻允许加的最大电压U1=I1R1=2A10=20V“15 1A”电阻允许加的最大电压U2=I2R2=1A15=15V当把它们并联起来，因并联电路中各支路电压都相等，且为了保证电阻的安全，所以两端允许加的最大电压为15V。4、 铅笔芯接入电路的长度发生 不会【解析】【详解】1铅笔芯的成分是石墨，石墨是导体，当A、B金属夹移动时，铅笔芯接入电路的长度发生变化，导致电路中电阻发生变化，电路中的电流发生变化，小灯泡亮度随之变化。2塑料吸管时绝缘体，因此将铅笔芯换成塑料管，电路没有构成通路，因此小灯泡不会发光。5、2819【解析】【详解】如图是旋转式电阻箱，图中千位上为 “2”，表示2000，百位上为“8”，表示800，十位上为“1”，表示10，个位上为“9”，表示9，故此时接入的电阻为2819。三、计算题1、（1）5；（2）6V，0.9A【解析】【详解】解：（1）当S1、S2均断开，R2与R3串联，电压表测R2两端的电压，电流表测电路中的电流，电路中的电流（电流表的示数）R3两端的电压根据欧姆定律可知，R3的阻值（2）当S1、S2均闭合时，R3被短路，R1与R2并联，电压表测电源电压，电流表测干路电流，则电压表的示数为6V，R1中的电流R2中的电流则此时电流表的示数答：（1）R3的阻值为5。（2）电压表和电流表的示数分别为6V和0.9A。2、（1）12V；（2）0.9A【解析】【详解】解：（1）由电路图可知，当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测量电路中的电流，由可得，电源电压UI1R10.3A4012V（2）S1、S2均闭合时，R1、R2并联，电流表测量干路电流；通过R2的电流由于并联电路中各支路互不影响，因此通过R1的电流仍为0.3A，并联电路中，干路电流等于各支路电流之和，所以干路电流（电流表示数）II1+I20.3A+0.6A0.9A答：（1）电源电压为12V；（2）S1、S2均闭合时，电流表示数为0.9A。3、（1）0.2A；（2）30；（3）10【解析】【详解】解：（1）同时闭合开关S1、S2，两电阻并联，则两电阻电压均等于电源电压，由欧姆定律可得（2）电流表测干路电流，则流过R2的电流为I2=I-I1=0.3A-0.2A=0.1A由欧姆定律可得（3）由欧姆定律可得并联后总组织为答：（1）通过电阻R1的电流为0.2A；（2）电阻R2的阻值为30；（3）R1、R2并联后的总电阻为10。4、（1）10；（2）0.9A；30【解析】【详解】解：（1）R1的电阻值（2）电流表A1的示数I1通过电阻R2的电流为电阻R2的阻值答：（1）R1的电阻值为10；（2）电流表A1的示数I1为0.9A；电阻R2的阻值为。5、（1）12.5mA；（2）6V；（3）1V【解析】【详解】解：由电路图可知，电阻R与串联，电压表测量两端的电压。（1）用力2000N的力击中装置A，此时电压表的示数为1.5V，则电路中的电流（2）由b图可以看出当压力为2000N时，对应的电阻由可得，电阻R两端的电压因串联电路两端总电压等于各部分电路两端电压之和，所以电源电压（3）由图象可知，当装置A不受打击力时此时压力传感器的电阻此时电路中的电流则电压表的示数答：（1）游人用2000N的力击中装置A时，电路中电流为12.5mA；（2）电源电压为4.5V；（3）当装置A不受打击力作用时，电压表的示数是1V。
