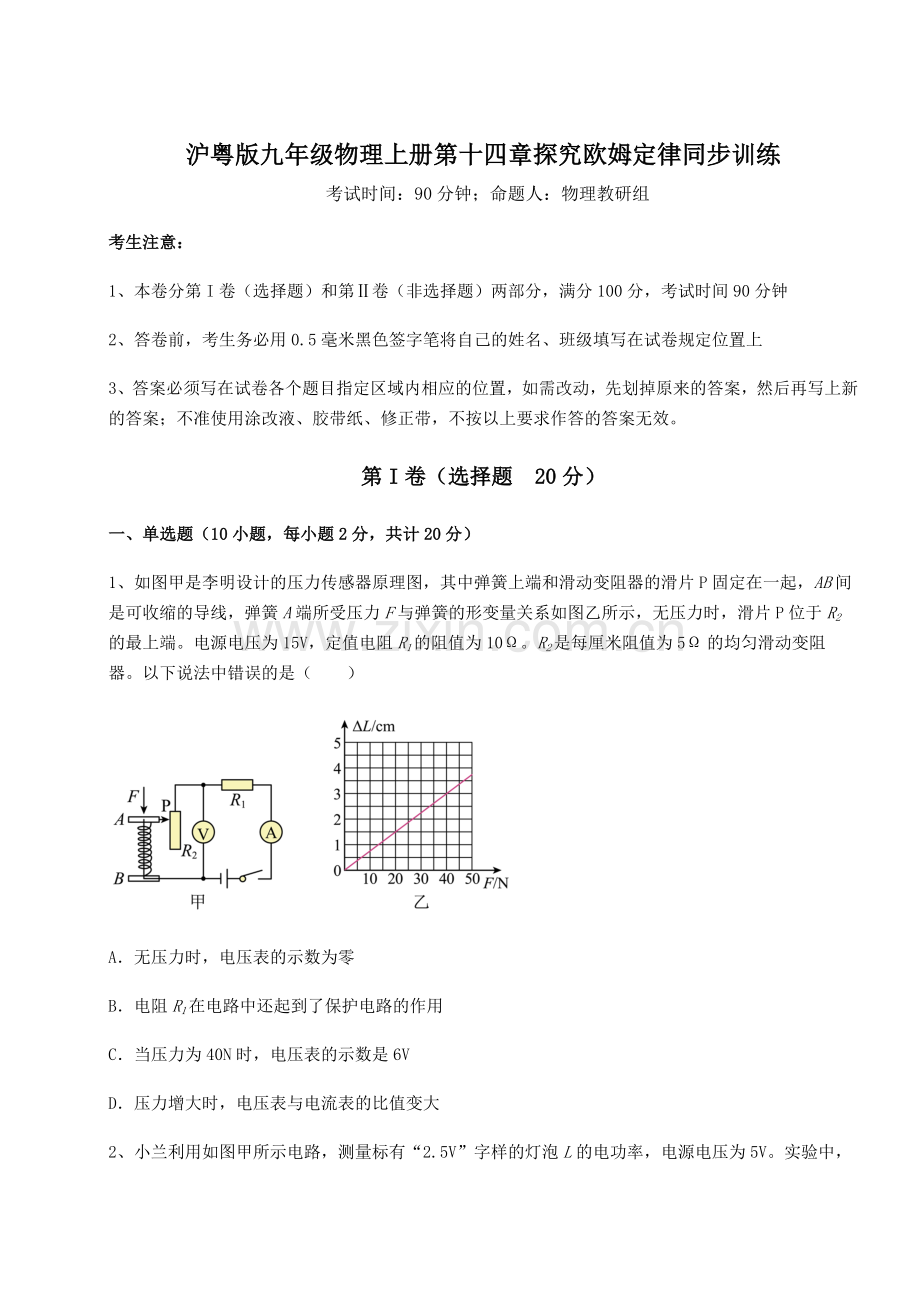

沪粤版九年级物理上册第十四章探究欧姆定律同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。电源电压为15V，定值电阻R1的阻值为10Ω。R2是每厘米阻值为5Ω的均匀滑动变阻器。以下说法中错误的是（　　）

A．无压力时，电压表的示数为零
B．电阻R1在电路中还起到了保护电路的作用
C．当压力为40N时，电压表的示数是6V
D．压力增大时，电压表与电流表的比值变大
2、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（　　）

A．电流表示数是0.5A
B．灯泡L的额定功率是2.5W
C．灯泡L正常发光时的电阻为5Ω
D．当电压表示数为2.5V时，灯泡L正常发光
3、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
4、图示为电阻R1和R2的I-U图像，由图可知（　　）

A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
5、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）

A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
6、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）

A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
7、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（　　）

A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
8、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（　　）

A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
9、如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（　　）

A．15V B．13V C．19.5V D．无法判断
10、由欧姆定律I=变形可得R=，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电源电压为6V，R1=15Ω，R2=30Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为______。

2、某金属导体两端的电压为12伏，在10秒内通过该导体横截面的电荷量为6库，则通过该导体的电流为______安，电流通过该导体做的功为______焦，该导体的电阻为______欧。若该导体被剪短一半，再接回原电路中，通过导体的电流______（选填“增大”“不变”或“减小”）。
3、在如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W”的小灯泡接在 AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______A。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为______V。

4、在科创活动中，冯森需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个______Ω的电阻______联来获得。
5、如图所示，电源电压U=3V保持不变，滑动变阻器R2的规格为“20Ω 1.5A”。当开关S闭合滑动变阻器滑片P位于A端时，电流表A的示数为0.3A，则定值电阻R1=______Ω。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表V的示数变化范围是______V。

三、计算题（5小题，每小题8分，共计40分）
1、在图（a）所示的电路中，电源电压为6伏且不变。
①金同学将定值电阻为10欧姆的电阻接入M、N接线柱，闭合电键S后，求电流表A的示数为多少？
②小陈同学将标有“20Ω 2A”字样的滑动变阻器接入M、N接线柱，闭合电键S，移动变阻器滑片，电流表的示数如图（b）所示，求电阻的阻值。

2、如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为5Ω。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A。求：
（1）电源电压；
（2）R1的阻值。

3、空气质量指数是环境监测的重要指标。如表中的空气质量等级是按照空气质量指数A划分的。兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。已知电源电压U=18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R=6×103Ω/A。当电压表的示数为10V时，求：
（1）电路中的电流；
（2）气敏电阻的阻值；
（3）此时的空气质量等级。
空气质量指数A
0-50
51-100
101-150
151-200
201-300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染

4、如图所示的电路中，电源电压恒为6伏、电阻的阻值为10欧，滑动变阻器标有“”字样，闭合开关后，电流表的示数为0.4安。
（1）求两端的电压及连入电路的电阻值；
（2）在确保安全的情况下，求移动滑片时电流表示数的变化范围。

5、如图所示的电路中，电源两端电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源两端的电压；
（2）只闭合开关S2时，电流表的示数；
（3）开关S1、S2均闭合时，电流表的示数。

四、实验探究（2小题，每小题10分，共计20分）
1、小明同学在探究电流与电压的关系实验时，准备了以下器材：新的干电池两节，电流表（0~0.6A，0~3A），电压表（0~3V，0~15V），滑动变阻器（20Ω 2A）定值电阻5Ω，开关各一个，导线若干。根据如图所示的电路进行实验。
（1）连接电路，闭合开关前，滑动变阻器的滑片应处于______端；（选填“A”或“B”）
（2）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是______；
（3）实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如下表所示，老师看后说其中一次是错误的，请你帮小明分析出错误的是第______次，原因是______。
实验次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.32
0.42
0.48

2、图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω。

(1)用笔画线代替导线在图甲中完成电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大。______
(2)排除故障后，移动滑动变阻器的滑片到某一位置，此时电压表示数为2.4V，电流表的示数如图乙所示，则Rx的阻值为_____Ω。
(3)经过多次测量得到的实验数据如表所示
数据序号
1
2
3
4
5
电压U/V
0.75
1.0
1.5
2.0
2.5
电流I/A
0.09
0.14
0.22
0.28
0.32
为减小实验误差，小明依据多次测量取平均值的做法进行了如下运算
由此得电阻Rx＝7.38Ω，这样的算法是_____（选填“合理”或“不合理”）的。
(4)小华认为：不用电流表，只用电压表和定值电阻R0，由图丙同样可以测得未知电阻Rx的阻值。小华设计方案如下：a．闭合S1、断开S2，读出电压表示数为U1；b．闭合S1、S2，读出电压表示数为U2．电阻Rx的表达式为Rx＝_____（用测量值U1、U2及R0来表示）。

-参考答案-
一、单选题
1、C
【详解】
电压表测量的是R2接入电路部分的电压，电流表测量的是干路电流。
A．无压力时，滑片P位于最上端，R2接入电路的电阻为0，电压表被短路，故此时电压表示数为0，故A正确，不符合题意；
B．无压力时，滑片P位于最上端，R2接入电路的电阻为0，如果没有电阻R1在电路中，则电源将被短路，故电阻R1在电路中还起到了保护电路的作用，故B正确，不符合题意；
C．根据乙图可知，当压力为40N时，弹簧的压缩量为3cm，故R2接入电路部分的电阻为
R2=3cm×5Ω/cm=15Ω
故此时电压表示数（即R2两端电压）为

故C错误，符合题意；
D．电压表与电流表的比值表示是的R2接入电路部分的电阻，压力增大时，滑片P向下移动的量增加，R2接入电路的部分变长，接入电路的部分的电阻阻值也随之增加，故电压表与电流表的比值变大，故D正确，不符合题意。
故选C。
2、B
【详解】
A．由图乙知道，电流表所选量程是0-0.6A，分度值是0.02A，电流表的示数为0.5A，故A正确，不符合题意；
B．由图知道，灯泡与滑动变阻器串联，电压表测量的是灯泡两端的电压，由知道，当电压表示数为2.5V时，灯泡L的额定功率是

故B错误，符合题意；
CD．根据题意知道，灯泡的额定电压是2.5V，由串联电路电压的特点知道，当电压表示数为2.5V时，灯泡两端的电压是额定电压，灯泡正常发光，此时由A选项分析知道，电路的电流是0.5A，故灯泡L正常发光时的电阻为

故CD正确，不符合题意。
故选B。
3、D
【详解】
A．根据图乙可知，该同学研究的是电流和电阻的关系，A错误；
B．由图乙知，电阻两端的电压始终保持
UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V
故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，故C错误，D正确。
故选D。
4、C
【详解】
AB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为

由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；
C．将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；
D．将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。
故选C。
5、D
【详解】
由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。
故选D。
6、B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为

则滑动变阻器两端的最小电压

由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值

由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则

电路中最小电流为

此时滑动变阻器接入电路的最大阻值为

所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为

电阻R1的最大功率

电阻R1的最小功率与最大功率之比为

故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当

(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
     ②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
   ④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为

故D错误。
故选B。
7、C
【详解】
由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；
B．电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故B不符合题意；
C．减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故C符合题意；
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故D不符合题意。
故选C。
8、D
【详解】
验电器甲金属箔张开，说明甲带电。连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。
故选D。
9、B
【详解】
由图可知，开关闭合后，两灯泡串联，电流表A测电路中的电流，已知灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，由于串联电路中电流处处相等，则电路中的最大电流为

根据串联电路的总电阻等于各电阻之和可得

由 可得最大电源电压

故ACD不符合题意，B符合题意。
故选B。
10、C
【详解】
导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
二、填空题
1、0.4A
【详解】
如图所示，开关S闭合时，电流从正极出发，分两支，一支经R2回到负极，别一支经甲表、R1回到负极，电流不需要经过乙表，所以甲表为电流表，乙表为电压表，R1与R2并联，电流表甲测R1的电流。所以甲电表的示数为

2、     0.6     72     20     增大
【详解】
[1]通过该导体的电流
=0.6A
[2]电流通过该导体做的功为
W=UIt=12V×0.6A×10s=72J
[3]导体的电阻为
=20Ω
[4]若该导体被剪短一半，导体的电阻较小，再接回原电路中，由可知通过导体的电流变大。
3、     6     1.5     2
【详解】
[1]灯泡接在AB之间，电路为并联电路，此时小灯泡正常发光，所以电压为灯泡的额定电压 6V。
[2]电流表接在CD之间，测量干路电流，其中R0的电流

小灯泡的电流为

所以干路电流

电流表的示数为1.5A。
[3]改换电路后小灯泡和电阻R0串联，电压表测量R0两端的电压，小灯泡的电阻

串联分压可得

并且

由此可得，电压表的示数为2V。
4、     5     并
【详解】
[1][2]串联电路中总电阻大于各部分电阻，故需要一个电阻与20Ω的电阻并联，由并联电路电阻规律可得

解得

5、     10     3~1
【详解】
[1]当开关S闭合滑动变阻器滑片P位于A端时，只有定值电阻接入电路，此时定值电阻的阻值为

[2]当开关S闭合时，滑动变阻器滑片P从A端时，电压表测量电源电压为3V，当滑动变阻器滑片P从A端移至B端的过程中，滑动变阻器全部接入，此时电路中的电流为

则此时电压表的示数为

则滑动变阻器滑片P从A端移至B端的过程中，电压表的范围为3~1V。
三、计算题
1、（1）0.6A；（2）6
【详解】
解：（1）将定值电阻接入M、N接线柱时，电路为的简单电路，电流表的示数为

（2）将标有“20Ω 2A”字样的滑动变阻器接入M、N接线柱时，根据电流表示数分情况讨论可知，当电流为

当电流为

根据题意可知，滑动变阻器阻值最大为20，因此电阻的阻值为。
答：（1）电流表A的示数为；
（2）电阻的阻值为。
2、（1）3V；（2）10Ω
【详解】
解：（1）两电阻并联，电流表A2测量电阻R2的电流，电流表A1测量干路电流，根据并联电路电源电压等于各用电器两端的电压，故电源电压为

（2）R1的电流为

R1的阻值

答：（1）电源电压为3V；
（2）R1的阻值为10Ω。
3、（1）0.1A；（2）80Ω；（3）良
【详解】
解：由电路图可知，R0与R串联，电压表测R0两端的电压。
（1）因串联电路中各处的电流相等，所以，当电压表示数为10V时，流过R0的电流

（2）因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压：
UR=U-U0=18V-10V=8V
则此时气敏电阻的阻值

（3）由 可得，此时的空气质量指数

51<75<100
可知，此时空气质量等级为良。
答：（1）电路中的电流为0.1A；
（2）气敏电阻的阻值为80Ω；
（3）此时的空气质量等级为良。
4、（1），；（2）0.2A～0.6A
【详解】
解：（1）这是个串联电路，电流处处相等，由欧姆定律得两端的电压为

由串联电路电压规律知，两端的电压为

由欧姆定律得接入的电阻为

（2）当滑动变阻器全部接入时，电路的总电阻最大，电路中电流最小，此时电流为

当滑动变阻器接入的阻值为0时，电路的电阻最小，电路中电流最大，此时电流为

所以移动滑片时电流表示数的变化范围为0.2A～0.6A。
答：（1）两端的电压为，连入电路的电阻值为；
（2）移动滑片时电流表示数的变化范围为0.2A～0.6A。
5、（1）6V；（2）0.2A；（3）0.5A
【详解】
解：（1）只闭合开关S1时，只有电阻R1接入电路中，电流表测的是通过电阻R1的电流，由可得，电源两端的电压为

（2）只闭合开关S2时，只有电阻R2接入电路中，电流表测的是通过电阻R2的电流，因此电流表的示数为

（3）开关S1、S2均闭合时，电阻R1和R2并联，因此电阻R1和R2两端的电压仍然为电源电压6V。根据并联电路中电流的规律可知电流表的示数为各支路电流之和。即

答：（1）电源两端的电压为6V；
（2）只闭合开关S2时，电流表的示数为0.2A；
（3）开关S1、S2均闭合时，电流表的示数为0.5A。
四、实验探究
1、     B     R断路     ①     电路中的最小电电流为0.12A
【详解】
（1）[1]连接电路，闭合开关前，为了保护电路，滑动变阻器滑片P应处于阻值最大处，即B端。
（2）[2]若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，也就是与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了，所以原因可能是：R断路。
（3）[3][4]电阻

当变阻器最电阻20Ω连入电路中时，串联电路总电阻等于各部分电阻之和，由欧姆定律可得通过电路的最小电流

故电路中的电流不可能为0.1A；错误的是①中数据。
【点睛】
本题探究电流与电压的关系，考查注意事项、故障分析及欧姆定律的运用。
2、          8     不合理
【详解】
(1)[1]电源为两节新干电池，电源电压为3V，待测电阻Rx的阻值约为10Ω，由欧姆定律，电路的最大电流为

故电流表选用小量程与电阻串联；要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大，故变阻器左下接线柱连入电路中，如图所示：
。
(2)[2]排除故障后，移动滑动变阻器的滑片到某一位置，此时电压表示数为2.4V，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律待测电阻为

(3)[3]为减小误差，应多次测量取平均值，即将5次得出电阻取平均值作为最后测量结果，而不是用5次电压的平均值与5次电流的平均值之比，故这样的算法是不合理的。
(4)[4]闭合S1、断开S2，两电阻串联，电压表测待测电阻的电压，读出电压表示数为U1；闭合S1、S2，定值电阻短路，电压表测电源电压，读出电压表示数为U2；由串联电路电压的规律，定值电阻的电压为
U0＝U2﹣U1
由分压原理可知

则
